P0926 Ошибка по низкому напряжению в цепи привода переключения назад - описание

Сообщение

OBD-II DTC P0926

Диагностический код неисправности DTC P0926 Gear Shift Reverse Actuator Circuit Low указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил аномально низкое напряжение в электрической цепи привода (актуатора), отвечающего за переключение назад . В русскоязычной технической документации код расшифровывается как «P0926 — Низкий уровень сигнала в цепи привода заднего хода переключения передач» .

Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и может встречаться на моделях Porsche, Mercedes-Benz, Audi, BMW, Mini, Jaguar, Land Rover, Ford, Volkswagen, Mazda, Toyota, Honda, Kia, Hyundai и других .

В отличие от кода P0924 (обрыв цепи) и P0927 (высокое напряжение), DTC P0926 указывает на то, что напряжение в цепи упало ниже допустимого порога, что чаще всего свидетельствует о коротком замыкании на массу (short to ground), обрыве цепи или высоком сопротивлении в проводке .

Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.

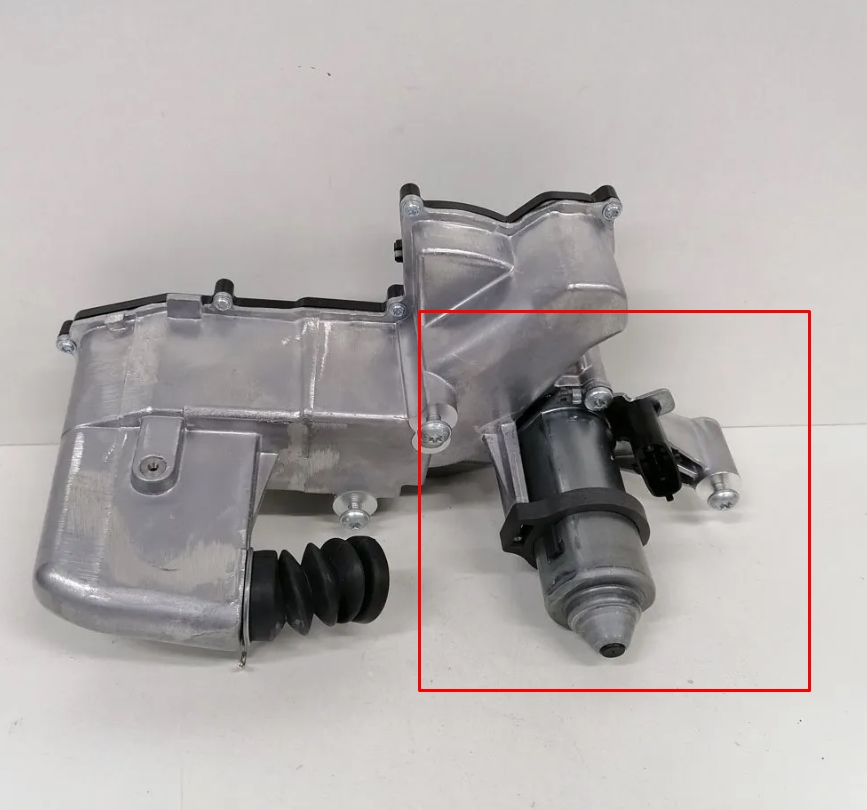

: DTC P0926 Ошибка; DTC_P0926.jpg (222.7 КБ) 13 просмотров

1. Причина возникновения ошибки P0926

Актуатор переключения назад (Gear Shift Reverse Actuator) отвечает за перемещение штока переключения для включения четных передач (2, 4, 6) и заднего хода . TCM подает управляющий сигнал и контролирует напряжение в цепи. P0926 сохраняется в памяти, когда TCM обнаруживает, что напряжение в цепи актуатора падает ниже ожидаемого уровня для текущего рабочего состояния .

Физические причины возникновения ошибки P0926 делятся на несколько категорий:

Электрические причины (60% случаев) — наиболее частая причина

Короткое замыкание на массу (short to ground) сигнального или силового провода: Из-за поврежденной изоляции провод касается кузова, двигателя или КПП, что «притягивает» напряжение к 0В. Это самая частая причина P0926 .

Обрыв (разомкнутая цепь) в проводке: Провод перетерся, перебит или имеет внутренний обрыв. TCM интерпретирует отсутствие сигнала как низкое напряжение .

Коррозия или ослабление контактов в разъемах: Окисленные или ослабшие пины в разъемах актуатора или TCM создают высокое сопротивление и падение напряжения .

Плохое заземление (масса) TCM или актуатора: Высокое сопротивление на массе искажает сигнал и может проявляться как низкое напряжение в цепи управления .

Низкое напряжение бортовой сети: Слабый или разряженный аккумулятор не может обеспечить нужный ток для актуатора .

Перегоревший предохранитель или неисправное реле: Важно найти причину перегорания, а не просто заменить предохранитель . На Mazda одной из причин указан «Faulty Back up lamp Relay» .

Аппаратные причины (25% случаев)

Неисправность самого актуатора переключения назад: Внутреннее короткое замыкание, обрыв обмотки, износ щеток .

Неисправность TCM (трансмиссионного модуля): Внутренние драйверы управления актуатором вышли из строя . На Mazda одной из причин указан «Faulty Mechatronics» .

Механические причины (10% случаев)

Износ или повреждение направляющей рейки переключения назад (reverse gear guide rail): Повышенное трение или заклинивание заставляют актуатор потреблять повышенный ток, что косвенно влияет на электрические параметры цепи .

Износ или повреждение штока переключения передач (shift shaft): Люфт или износ этого компонента приводит к нестабильной работе актуатора .

Внутренние механические повреждения коробки передач: Заклинивание внутри трансмиссии .

Программные причины (5% случаев)

Сбой в программном обеспечении TCM: Требуется обновление прошивки .

Важное примечание: P0926 описывает обнаруженное состояние цепи (низкое напряжение); сам по себе он не доказывает механическую неисправность актуатора или наличие внутренних повреждений трансмиссии . Поэтому диагностику всегда следует начинать с проверки проводки и разъемов.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ответ: ДВИЖЕНИЕ С КОДОМ P0926 НЕБЕЗОПАСНО. ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ.

Хотя некоторые источники (например, Carly) оценивают P0926 как не критичный в краткосрочной перспективе , большинство специалистов и производителей сходятся во мнении, что этот код может вызывать серьезные проблемы с трансмиссией, влияющие на безопасность движения .

Почему это критично:

Невозможность включения задней передачи: Самое распространенное и опасное последствие. Автомобиль может не включать задний ход, что делает парковку и маневрирование невозможными .

Проблемы с переключением четных передач (2, 4, 6): Трансмиссия может переключаться с трудом, рывками или вообще не включать эти передачи .

Аварийный режим (limp mode): TCM переводит трансмиссию в аварийный режим с ограничением функциональности. Mercedes может войти в «limp mode», Audi — в аварийный режим DSG .

Непредсказуемое поведение на ходу: Возможны рывки, задержки при переключении, самопроизвольное выключение передачи в нейтраль .

Необычные шумы: Скрежет или стук при попытке включить заднюю передачу .

Загорание лампы Check Engine: На приборной панели загорается индикатор неисправности трансмиссии .

Рекомендация: Если автомобиль переключает передачи и заводится — можно аккуратно доехать до сервиса, избегая интенсивных ускорений и необходимости включать задний ход. Если есть любые проблемы с переключением (невозможность включить заднюю передачу, застревание, аварийный режим) — вызывайте эвакуатор .

3. Как исправить ошибку P0926: подробные рекомендации по ремонту

Диагностика и устранение P0926 требует: профессиональный диагностический сканер (способный считывать данные TCM и выполнять адаптацию, например, VCDS для VAG, FORScan для Ford/Mazda, STAR для Mercedes, PIWIS для Porsche), цифровой мультиметр (DVOM), набор инструментов для проверки проводки (включая контрольную лампу), электрические схемы автомобиля.

Шаг 1. Подтверждение кода и проверка сопутствующих ошибок

Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их .

Ключевое правило: если есть другие коды, они должны устраняться в том порядке, в котором они отображаются на сканере. Особенно обратите внимание на коды P0924 (обрыв цепи), P0925 (диапазон/производительность), P0927 (высокий сигнал) .

Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв. Если P0926 возвращается — проблема стабильная .

Шаг 2. Проверка аккумулятора, заземлений и предохранителей (самые быстрые шаги)

Нестабильное питание и плохие заземления — типовая причина для кодов P0900-P0927.

Проверьте напряжение на клеммах АКБ при выключенном зажигании (12.2-12.6В) и при работающем двигателе (13.8-14.5В). Низкое напряжение — зарядите или замените АКБ .

Проверьте заземления (массы). Осмотрите массовые провода от АКБ к кузову, от двигателя к кузову, от TCM к кузову. Очистите места контакта до металла, подтяните болты .

Проверьте предохранители и реле, питающие TCM и актуатор. На Mazda проверьте реле лампы заднего хода (Back up lamp Relay) . Важно: перегоревший предохранитель — это следствие, а не причина .

Шаг 3. Визуальный осмотр проводки, разъемов и актуатора (ключевой шаг)

Перед тем как обвинять актуатор или TCM, исключите проблемы с электрикой! Это самый важный шаг! .

Найдите привод выбора и переключения передач (обычно на коробке передач). Отсоедините разъем актуатора переключения назад .

Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, подогнутых или ослабших пинов. Очистите спреем для контактов и подожмите .

Осмотрите жгут проводки от актуатора до TCM. Ищите потертости, перегибы, оплавления, повреждения изоляции. Особое внимание уделите местам прохода жгута через кузов и вблизи двигателя/КПП .

Осмотрите разъем TCM на наличие повреждений, окисления контактов .

Шаг 4. Выполнение «wiggle test» и проверки напряжения

Этот тест позволяет выявить прерывистый контакт и короткое замыкание на массу, которые не видны визуально!

Процедура:

Подключите сканер, перейдите в режим просмотра данных в реальном времени (live data) и выберите параметры, связанные с актуатором переключения назад .

Включите зажигание (двигатель не запускать).

Отсоедините разъем актуатора. Измерьте напряжение на выводах жгута (со стороны автомобиля), идущих на актуатор. В норме при отключенном актуаторе и отсутствии команды от TCM напряжение должно быть 0В. Если напряжение присутствует — есть короткое замыкание на питание .

Проверьте короткое замыкание на массу: сопротивление между сигнальными проводами и массой должно быть более 10 кОм. Если показывает 0 Ом — провод замкнут на массу .

Начните покачивать, постукивать и перегибать жгут проводки в разных местах, особенно вблизи разъемов актуатора, TCM и мест прохода через кузов. Если показания меняются — вы нашли зону дефекта .

Выполните нагрузочный тест проводки: подключите контрольную лампу вместо актуатора и проверьте, стабильно ли напряжение под нагрузкой. Падение напряжения более 0.5В указывает на высокое сопротивление в цепи .

Шаг 5. Проверка цепи актуатора — TCM с помощью мультиметра

Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля (распиновка разъемов TCM).

Процедура проверки:

Отсоедините разъем актуатора и разъем TCM .

Проверьте целостность (прозвонку) силовых проводов от разъема актуатора до разъема TCM. Сопротивление должно быть менее 1 Ома .

Проверьте короткое замыкание на массу (short to ground). Сопротивление между каждым сигнальным проводом и массой должно быть более 10 кОм. Если показывает 0 Ом — провод замкнут на массу .

Проверьте короткое замыкание между сигнальными проводами. Сопротивление между ними должно быть более 10 кОм .

Если в цепи обнаружены отклонения — отремонтируйте или замените жгут проводки .

Шаг 6. Проверка актуатора переключения назад (reverse shift actuator)

Процедура проверки сопротивления shift motor:

Отсоедините разъем электродвигателя переключения .

Подключите мультиметр в режиме измерения сопротивления (Ом) к выводам электродвигателя. Нормальное сопротивление обмотки: от 0.1 до 100 Ом (по мануалу). Если сопротивление бесконечно (OL) — обрыв обмотки. Если 0 Ом — короткое замыкание. Требуется замена актуатора .

Проверьте наличие напряжения на актуаторе: включите зажигание и проверьте, приходит ли питание на разъем актуатора .

Подайте питание 12В на мотор напрямую (с соблюдением полярности) — он должен вращаться легко и без искрения. Это поможет оценить механическую свободу актуатора .

Шаг 7. Проверка механической части трансмиссии

Если электрические проверки показали, что проводка и актуатор исправны, а ошибка P0926 остается, проблема, скорее всего, в механической части .

Проверьте направляющую рейку переключения назад (reverse gear guide rail) на наличие повреждений или износа .

Проверьте шток переключения передач (shift shaft) на наличие повреждений, износа или люфта .

Проверьте, может ли актуатор свободно перемещать шток. Для этого отсоедините актуатор и попробуйте переместить шток вручную (с помощью ключа или плоскогубцев). Шток должен ходить плавно, без заеданий .

Проверьте, нет ли внутренних механических повреждений коробки передач. Для этого может потребоваться снятие поддона и визуальный осмотр компонентов .

Шаг 8. Проверка TCM и выполнение процедуры адаптации (обучения)

Если актуатор и проводка исправны, а ошибка P0926 остается, подозрение падает на TCM .

Признаки неисправности TCM:

Напряжение на выводы актуатора не подается (или подается неправильно), а проводка цела .

После замены актуатора на заведомо исправный ошибка не уходит .

Наличие других кодов, указывающих на внутреннюю ошибку TCM . На Mazda одной из причин указан «Faulty Mechatronics» .

Решение: Ремонт TCM (замена силовых транзисторов, восстановление паяных соединений) или замена блока с последующим программированием .

ОБЯЗАТЕЛЬНО! После замены актуатора, TCM или ремонта механической части выполните процедуру адаптации (обучения) трансмиссии. Без этого система не будет работать корректно . Процедура выполняется через диагностический сканер.

Шаг 9. Правильная очистка кодов после ремонта

Важное предупреждение: После устранения неисправности не следует просто отключать клемму аккумулятора для сброса ошибки. Это может привести к потере адаптационных данных в ECU, проблемам с иммобилайзером/аудиосистемой, а также к тому, что автомобиль будет работать нестабильно. Всегда используйте диагностический сканер для очистки кодов .

Шаг 10. Пошаговая таблица диагностики P0926

Шаг	Действие	Ожидаемый результат	Неисправность и ремонт
1	Сканер: чтение кодов, проверка сопутствующих ошибок (P0924, P0925, P0927), запись стоп-кадра	Запись всех кодов, данных стоп-кадра	Если есть другие коды — сначала устранить их
2	Проверка напряжения АКБ, заземлений, предохранителей и реле	12.2-12.6В, масса <0.2 Ом, предохранители целы, реле работают	Низкое напряжение → зарядка/замена АКБ; чистка массы; найти причину перегоревшего предохранителя; замена реле (например, Back up lamp Relay на Mazda)
3	Визуальный осмотр проводки, разъемов, актуатора, выполнение wiggle test	Нет повреждений, коррозии, ослабших контактов; сигнал стабилен	Повреждения → ремонт/замена проводки, чистка разъемов
4	Проверка напряжения на выводах жгута при отключенном актуаторе	Напряжение 0В (нет КЗ на питание)	Напряжение присутствует → короткое замыкание на питание в проводке или TCM
5	Проверка сопротивления электродвигателя переключения (reverse actuator)	0.1-100 Ом (по мануалу)	OL или 0 Ом → замена актуатора
6	Проверка жгута проводки (актуатор — TCM) на целостность и КЗ на массу	Целостность <1 Ом, нет КЗ на массу (>10 кОм)	Отклонения → ремонт проводки
7	Проверка механической части (направляющая рейка, шток переключения)	Нет повреждений, износа, заеданий; шток ходит плавно	Износ или повреждение → ремонт механики
8	Проверка TCM (если актуатор и проводка исправны)	Управляющий сигнал соответствует спецификации	Неисправен → ремонт (мехатроника) или замена TCM
9	Выполнение процедуры адаптации (обучения) трансмиссии	Адаптация завершена без ошибок	Без адаптации система не будет работать корректно
10	Очистка кодов через сканер (не отключением АКБ!)	Коды очищены, Check Engine погас	Использование сканера сохраняет адаптационные данные

Заключительные технические выводы по DTC P0926

Код P0926 — это сигнал о низком напряжении в цепи актуатора переключения назад. DTC P0926 — это в первую очередь электрическая ошибка, связанная с цепью управления, а не с механической поломкой .

В 60% случаев причина — электрические проблемы (короткое замыкание на массу, поврежденная проводка, плохие заземления, перегоревшие предохранители). В 25% — аппаратные проблемы (неисправность актуатора или TCM). В 10% — механические проблемы. В 5% — программные проблемы .

Начинайте диагностику с правил:

Не заменяйте актуатор, не проверив проводку и предохранители! «Circuit Low» означает проблему в цепи, а не обязательно в актуаторе .

Выполняйте wiggle test и нагрузочный тест проводки — это ключевые тесты для выявления прерывистых контактов и короткого замыкания на массу .

Проверьте напряжение АКБ и заземления — низкое напряжение и плохие массы — типовая причина для кодов P0900-P0927 .

Проверьте предохранители и реле — перегоревший предохранитель указывает на короткое замыкание, которое нужно найти и устранить .

Учитывайте особенности конкретной марки: на Mazda проверьте реле лампы заднего хода и мехатроник ; на Mercedes возможен limp mode ; на Audi — проблемы с DSG .

После ремонта механики или замены актуатора/TCM обязательно выполняйте процедуру адаптации (обучения) .

Никогда не сбрасывайте коды отключением АКБ! Используйте только диагностический сканер для очистки кодов .

Средняя стоимость устранения: диагностика (500-2000 руб.), чистка разъемов и ремонт проводки (1000-5000 руб.), замена реле (500-1500 руб.), замена актуатора переключения назад (15000-40000 руб. за деталь + работа), ремонт TCM (5000-15000 руб.), замена TCM (15000-40000 руб. с программированием). При обнаружении кода P0926 — не откладывайте диагностику, так как проблема может прогрессировать и привести к полному выходу из строя трансмиссии . Эвакуатор — правильное решение, если автомобиль не может включить заднюю передачу или перешел в аварийный режим .
