OBD-II DTC P0921: Полное руководство по ошибке «Диапазон/производительность цепи привода переключения вперед»

Диагностический код неисправности DTC P0921 Gear Shift Forward Actuator Circuit Range/Performance указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил, что электрическая цепь или механическая работа привода (актуатора) переключения вперед выходит за пределы ожидаемых параметров . В русскоязычной технической документации код расшифровывается как «P0921 — Проблемы с рабочим диапазоном/качеством работы электрической цепи исполнительного устройства перемещения вперед при переключении передач».

В отличие от кода P0920 (обрыв цепи), DTC P0921 указывает на проблему «правдоподобности и производительности»: управляющий сигнал на актуатор подается, но фактическая реакция (перемещение, ток потребления, сигнал обратной связи) не соответствует ожидаемой. Это может быть как электрическая, так и механическая проблема .

Данный код является общим для автомобилей OBD-II (с 1996 года выпуска) с роботизированными трансмиссиями (MMT/DCT/AMT) и наиболее часто регистрируется на моделях Toyota (Corolla, Auris, Yaris), Ford (Fusion, Fiesta), Hyundai, Kia, Dodge, Chrysler, Honda, Mercedes-Benz и других. Особенно часто встречаются запросы: ошибка p0921 77 туксон — это указание на проблемы с актуатором переключения на Hyundai Tucson.

Материал представляет собой техническое руководство для специалистов по ремонту роботизированных коробок передач и автоэлектриков.

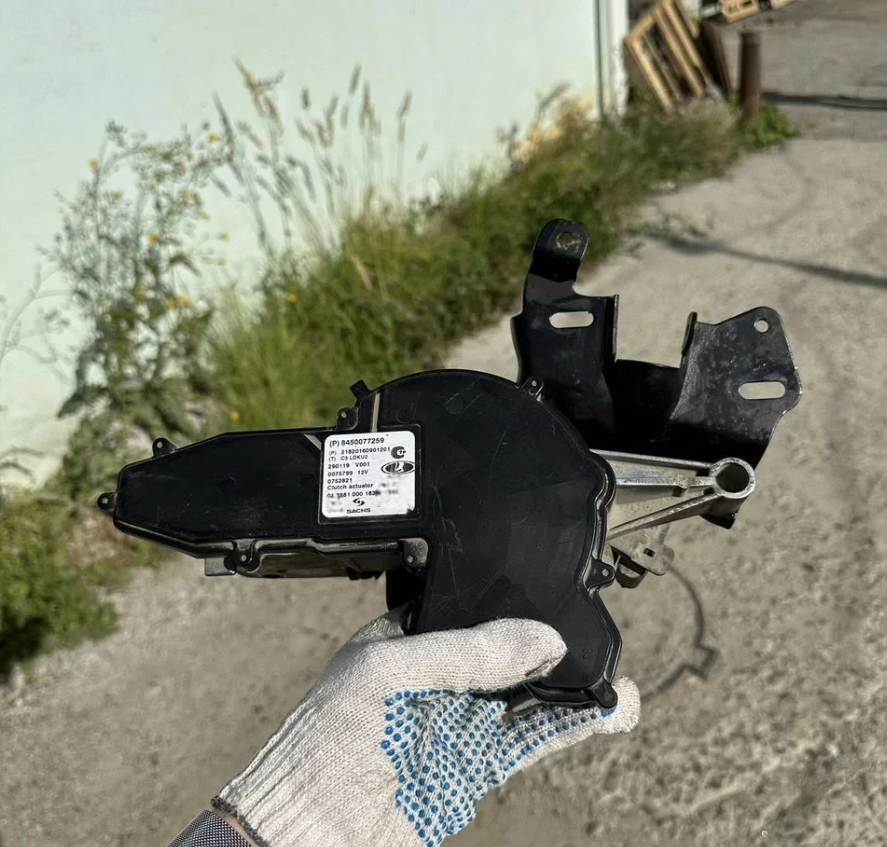

: DTC P0921 Ошибка; DTC_P0921.jpg (451.92 КБ) 80 просмотров

1. Причина возникновения ошибки P0921

Актуатор переключения вперед (Gear Shift Forward Actuator) — это электромеханический компонент, который перемещает шток переключения передач для выбора нечетных передач (1, 3, 5). TCM подает команду и контролирует ответ: ток потребления, положение штока (через датчик) и скорость перемещения .

P0921 сохраняется в памяти, когда TCM обнаруживает несоответствие между командой и фактическим поведением актуатора: слишком медленное перемещение, неполный ход, нестабильный сигнал обратной связи или несоответствие тока потребления ожидаемому диапазону .

Физические причины возникновения ошибки P0921 делятся на несколько категорий:

Механические причины (45% случаев) — наиболее частая причина на Ford и Toyota

Заклинивание или повышенное трение штока переключения передач внутри направляющих втулок: Это самая частая причина на Ford Fusion и Fiesta с роботом. Со временем смазка высыхает, и шток начинает двигаться с трудом или залипать в крайних положениях. TCM фиксирует замедленное перемещение как «range/performance error» .

Износ или сколы зубьев на секторе переключения передач: На Toyota Corolla с роботом MMT часто выламываются зубья на секторе актуатора. Привод не может достичь нужного положения, что вызывает ошибку .

Люфт или разрегулировка механических тяг переключения передач: Пластиковые наконечники тяг изнашиваются, появляется люфт, и шток не доходит до нужного положения .

Механическое заклинивание внутри коробки передач: Внутренняя неисправность трансмиссии (заклинило вилку или шестерню) .

Электрические причины (35% случаев)

Нестабильный контакт в шлейфе (жгуте) проводки между TCM и актуатором: Провода перетираются, окисляются на скрутках. Важно: проводка может «звониться» тестером, но под нагрузкой не выдерживать . На Dodge слабый аккумулятор также может вызывать эту ошибку из-за падения напряжения .

Высокое сопротивление в цепи питания или массы актуатора: Корродированные контакты или ослабшие болты массы создают падение напряжения под нагрузкой, и актуатор не развивает нужное усилие .

Износ щеток электродвигателя актуатора: Со временем щетки стираются, и мотор не может развить нужное усилие для перемещения штока .

Нестабильное опорное напряжение или плохой контакт в разъемах: Окисленные пины создают высокое сопротивление .

Аппаратные причины (15% случаев)

Неисправность самого электродвигателя переключения (shift motor): Внутренний дефект обмотки, износ коллектора .

Неисправность датчика положения переключения (shift position sensor): Датчик выдает неверный сигнал обратной связи .

Неисправность TCM (трансмиссионного модуля): Внутренние драйверы управления электродвигателем вышли из строя . На Dodge это редкая, но возможная причина .

Программные причины (5% случаев)

Необходимость выполнения процедуры инициализации и обучения: После замены актуатора или TCM без выполнения инициализации система не знает новые точки положения .

Устаревшая прошивка TCM: Требуется обновление ПО .

Важное примечание: P0921 часто сопровождается другими кодами: P0920 (обрыв цепи), P0922/P0923 (низкий/высокий сигнал), P0915 (диапазон/производительность датчика) . Если есть другие коды — начинайте диагностику с них.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ответ: КРАТКОСРОЧНАЯ ЭКСПЛУАТАЦИЯ ВОЗМОЖНА С ОСТОРОЖНОСТЬЮ, НО ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ПРИ НАЛИЧИИ СИМПТОМОВ.

Carly оценивает P0921 как не критичный в краткосрочной перспективе, но требующий регулярной проверки . Однако другие источники и практика показывают, что этот код может вызывать серьезные проблемы .

Почему это критично:

Невозможность или затруднение включения передних передач: Автомобиль может не включать 1, 3, 5 передачи или делать это с большой задержкой . На Dodge возможна блокировка на одной передаче .

Рывки, хруст и задержки при переключении: Передачи включаются с трудом, со скрежетом, с большими задержками .

Аварийный режим (limp mode): TCM переводит трансмиссию в аварийный режим, фиксируя одну передачу (обычно 3-ю) или переводя в нейтраль .

Невозможность запуска двигателя: Если система не может определить положение нейтрали, стартер может быть заблокирован .

Повышенный расход топлива: Из-за некорректной работы трансмиссии .

Непредсказуемое поведение на ходу: Возможны внезапные переключения в нейтраль или застревание в передаче, что создает аварийные ситуации .

Рекомендация: Если автомобиль переключает передачи нормально — можно аккуратно доехать до сервиса, избегая интенсивных ускорений и дальних поездок. Если есть любые проблемы с переключением передач (невозможность включить передачу, застревание, рывки, аварийный режим) — вызывайте эвакуатор .

3. Как исправить ошибку P0921: подробные рекомендации по ремонту

Диагностика и устранение P0921 требует: профессиональный диагностический сканер (Techstream для Toyota, FORScan для Ford, GDS для Hyundai/Kia), цифровой мультиметр (DVOM), набор инструментов для проверки проводки (включая нагрузочную вилку), электрические схемы автомобиля.

Шаг 1. Безопасность и первичная диагностика

Перед началом работ:

Зафиксируйте автомобиль стояночным тормозом и противооткатными упорами.

Если автомобиль не заводится и заблокирован в передаче, необходимо вручную выставить нейтраль (на Ford Fusion — ключом на 22 повернуть шток селектора).

Проверка аккумулятора, заземлений и ATF (самые быстрые шаги):

Проверьте напряжение на клеммах АКБ при выключенном зажигании (12.2-12.6В) и при работающем двигателе (13.8-14.5В). Низкое напряжение — зарядите или замените АКБ .

Проверьте заземления (массы): Осмотрите массовые провода от АКБ к кузову, от двигателя к кузову, от TCM к кузову. Очистите места контакта до металла, подтяните болты. Сопротивление между массой TCM и минусом АКБ должно быть менее 0.2 Ом .

Проверьте уровень и состояние трансмиссионной жидкости (ATF). Низкий уровень или загрязнение ATF могут влиять на работу системы переключения .

Проверьте предохранители и реле, питающие TCM и актуатор .

Шаг 2. Считывание кодов и анализ данных (ключевой шаг)

Подключите сканер. Для Ford Fusion и Fiesta используйте FORScan — он лучше всего работает с этой системой. Для Hyundai Tucson используйте GDS (Global Diagnostic System).

Считайте все сохраненные коды и данные стоп-кадра. Запишите их . Обратите внимание на наличие кодов P0920, P0922, P0923, P0915 — они помогут сузить круг поиска .

Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв, имитируя условия появления ошибки. Если P0921 возвращается — проблема стабильная .

Шаг 3. Визуальный осмотр проводки и разъемов (ключевой шаг для Ford/Hyundai)

Перед тем как обвинять актуатор или TCM, исключите проблемы с электрикой! Это самый важный шаг! .

Найдите привод выбора и переключения передач (shift and select actuator assembly) — обычно на коробке передач. Отсоедините разъем актуатора переключения вперед.

Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, подогнутых или ослабших пинов. Очистите спреем для контактов и подожмите .

Осмотрите жгут проводки от актуатора до TCM. Ищите потертости, перегибы, оплавления, повреждения изоляции. На Ford Fusion жгут под аккумуляторной платформой часто перетирается .

Осмотрите разъем TCM на наличие повреждений, окисления контактов .

Шаг 4. Выполнение «wiggle test» и нагрузочного теста проводки

Этот тест позволяет выявить прерывистый контакт, который не виден визуально! .

Процедура:

Подключите сканер, перейдите в режим просмотра данных в реальном времени (live data) и выберите параметры, связанные с актуатором переключения (например, commanded gear, actual position, actuator current).

Включите зажигание (двигатель не запускать).

Начните покачивать, постукивать и перегибать жгут проводки в разных местах, особенно вблизи разъемов актуатора, TCM и мест прохода через кузов .

Если при каком-либо движении показания на сканере скачут или код P0921 появляется/исчезает — вы нашли зону дефекта.

Выполните нагрузочный тест проводки: подключите контрольную лампу или резистор вместо актуатора и проверьте, стабильно ли напряжение под нагрузкой. Простая «прозвонка» тестером может не выявить проблему .

Шаг 5. Проверка механизма переключения передач (самая частая причина)

Для Ford Fusion и Fiesta (заклинивание штока):

Снимите исполнительное устройство переключения передач (ИУПП) с коробки .

Проверьте, как ходит шток переключения внутри втулки. Шток должен перемещаться плавно, без заеданий. Если он залипает в крайних положениях или ходит туго — проблема найдена .

Возьмите развертку подходящего диаметра (например, 12 мм) и аккуратно пройдите ею через сквозную втулку, удаляя старую смазку и продукты износа. Смазку добавлять не рекомендуется — с завода её нет.

Соберите механизм и проверьте, как ходит шток. Теперь он должен двигаться свободно.

Для Toyota Corolla и Hyundai Tucson (износ зубьев/механики):

Снимите актуатор переключения передач .

Визуально осмотрите зубья сектора и червячной шестерни. Если зубья сломаны или изношены — требуется замена актуатора в сборе .

Проверьте, вращается ли шток переключения на коробке передач вручную. Если заклинило внутри КПП — требуется ремонт трансмиссии .

Шаг 6. Проверка актуатора и его электродвигателя мультиметром

Процедура проверки сопротивления shift motor:

Отсоедините разъем электродвигателя переключения .

Подключите мультиметр в режиме измерения сопротивления (Ом) к выводам электродвигателя. Нормальное сопротивление обмотки: от 0.1 до 100 Ом (по мануалу) . Если сопротивление бесконечно (OL) — обрыв обмотки. Если 0 Ом — короткое замыкание. Требуется замена актуатора.

Проверка механической свободы актуатора:

Подайте питание 12В на мотор напрямую (с соблюдением полярности) — он должен вращаться легко и без искрения .

Проверьте состояние щеток. Со временем они стираются, и мотор не может развить нужное усилие. При необходимости замените щетки .

Шаг 7. Проверка цепи актуатора — TCM с помощью мультиметра

Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля (распиновка разъемов TCM) .

Процедура проверки:

Отсоедините разъем актуатора и разъем TCM .

Проверьте целостность (прозвонку) силовых проводов от разъема актуатора до разъема TCM. Сопротивление должно быть менее 1 Ома .

Проверьте короткое замыкание на массу. Сопротивление между каждым сигнальным проводом и массой должно быть более 10 кОм .

Проверьте короткое замыкание между сигнальными проводами. Сопротивление между ними должно быть более 10 кОм .

Проверьте падение напряжения на цепи питания и массы актуатора под нагрузкой (при включении). Падение более 0.5В указывает на высокое сопротивление в цепи .

Шаг 8. Проверка TCM и выполнение процедуры обучения

Если актуатор и проводка исправны, а ошибка P0921 остается, подозрение падает на TCM .

Признаки неисправности TCM:

Напряжение на выводы актуатора не подается, а проводка цела .

После замены актуатора на заведомо исправный ошибка не уходит .

Решение: Ремонт TCM (замена силовых транзисторов) или замена блока с последующим программированием. Стоимость ремонта TCM: от 5000 до 15000 руб.

ОБЯЗАТЕЛЬНО! После замены актуатора или TCM выполните процедуру инициализации и обучения . Процедура выполняется через диагностический сканер (Techstream для Toyota, FORScan для Ford, GDS для Hyundai/Kia).

Шаг 9. Пошаговая таблица диагностики P0921

Шаг	Действие	Ожидаемый результат	Неисправность и ремонт
1	Сканер: чтение кодов, проверка сопутствующих ошибок (P0920, P0922, P0923, P0915)	Запись всех кодов, данных стоп-кадра	Если есть другие коды — сначала устранить их
2	Проверка напряжения АКБ, заземлений, предохранителей, уровня ATF	12.2-12.6В, масса <0.2 Ом, предохранители целы, ATF в норме	Низкое напряжение → зарядка/замена АКБ; чистка массы; доливка ATF
3	Визуальный осмотр проводки, разъемов, актуатора, выполнение wiggle test	Нет повреждений, коррозии, ослабших контактов; сигнал стабилен	Повреждения → ремонт/замена проводки, чистка разъемов
4	Нагрузочный тест проводки (контрольная лампа/резистор)	Напряжение под нагрузкой стабильное (>11В)	Падение напряжения → высокое сопротивление в цепи, ремонт проводки
5	Механическая проверка штока переключения (Ford — разверткой втулки)	Шток ходит плавно, без заеданий и залипаний	Заклинивание → чистка/развертка втулки
6	Визуальный осмотр зубьев сектора актуатора (Toyota, Hyundai)	Нет сколов, износа зубьев	Сломанные зубья → замена актуатора
7	Проверка сопротивления электродвигателя переключения (shift motor)	0.1-100 Ом (по мануалу)	OL или 0 Ом → замена актуатора
8	Проверка жгута проводки (актуатор — TCM) на целостность и КЗ	Целостность <1 Ом, нет КЗ на массу (>10 кОм)	Отклонения → ремонт проводки
9	Выполнение инициализации и обучения (relearn)	Калибровка завершена без ошибок	Без калибровки система не будет работать корректно
10	Проверка TCM (если актуатор и проводка исправны)	Управляющий сигнал соответствует спецификации	Неисправен → ремонт или замена TCM

Заключительные технические выводы по DTC P0921

Код P0921 — это сигнал о проблеме диапазона или производительности в цепи актуатора переключения вперед. ошибка p0921 77 туксон — один из запросов, который ведет к диагностике shift motor и механической части переключения передач.

В 45% случаев причина — механические проблемы (заклинивание штока, износ зубьев). В 35% — электрические проблемы (проводка, щетки, плохие контакты). В 15% — аппаратные проблемы (неисправность актуатора или TCM). В 5% — программные проблемы (необходимость адаптации) .

Начинайте диагностику с правил:

Для Ford Fusion/Fiesta: Первым делом проверьте жгут проводки и механику штока переключения (чистка втулки разверткой) .

Для Toyota Corolla/Yaris с роботом: Проверьте зубья сектора актуатора переключения — они часто выламываются .

Для Hyundai Tucson/Kia: Проверьте жгут проводки у КПП и состояние shift motor .

Всегда проверяйте напряжение АКБ и заземления — низкое напряжение и плохие массы — типовая причина для кодов P0900-P0919 .

Выполняйте wiggle test и нагрузочный тест проводки — это ключевые тесты для выявления прерывистых контактов .

После ремонта механики или замены актуатора обязательно выполняйте инициализацию и обучение через сканер .

Средняя стоимость устранения: диагностика (500-2000 руб.), ремонт жгута проводки (1000-5000 руб.), чистка/развертка втулок (2000-5000 руб.), замена щеток актуатора (3000-8000 руб.), замена актуатора переключения передач (15000-40000 руб. за деталь + работа), ремонт TCM (5000-15000 руб.), замена TCM (15000-40000 руб. с программированием). При наличии симптомов проблем с переключением передач — не откладывайте диагностику. Эвакуатор — правильное решение, если автомобиль не может безопасно переключать передачи .
