OBD-II код P0920: Полное руководство по ошибке «Обрыв цепи привода переключения вперед»
Диагностический код неисправности DTC P0920 Gear Shift Forward Actuator Circuit Open указывает на то, что модуль управления трансмиссией (TCM) обнаружил обрыв или аномально высокое сопротивление в электрической цепи привода (актуатора) переключения вперед . В русскоязычной технической документации код расшифровывается как «P0920 — Разрыв в электрической цепи исполнительного устройства перемещения вперед при переключении передач».
Данный код является общим для автомобилей OBD-II (с 1996 года выпуска) с роботизированными трансмиссиями (MMT/Durashift/AMT) и наиболее часто регистрируется на моделях Toyota (Corolla, Auris, Yaris), Ford (Fusion, Fiesta), Mercedes-Benz и других. Особенно часто встречаются запросы: p0920 робот тойота, p0920 тойота королла, тойота аурис ошибка p0920 — это прямое указание на проблемы с цепью электродвигателя переключения передач.
Материал представляет собой техническое руководство для специалистов по ремонту роботизированных коробок передач и автоэлектриков. Здесь описаны причины, диагностика и методы устранения неисправности.
Данный код является общим для автомобилей OBD-II (с 1996 года выпуска) с роботизированными трансмиссиями (MMT/Durashift/AMT) и наиболее часто регистрируется на моделях Toyota (Corolla, Auris, Yaris), Ford (Fusion, Fiesta), Mercedes-Benz и других. Особенно часто встречаются запросы: p0920 робот тойота, p0920 тойота королла, тойота аурис ошибка p0920 — это прямое указание на проблемы с цепью электродвигателя переключения передач.
Материал представляет собой техническое руководство для специалистов по ремонту роботизированных коробок передач и автоэлектриков. Здесь описаны причины, диагностика и методы устранения неисправности.
- DTC P0920 Ошибка

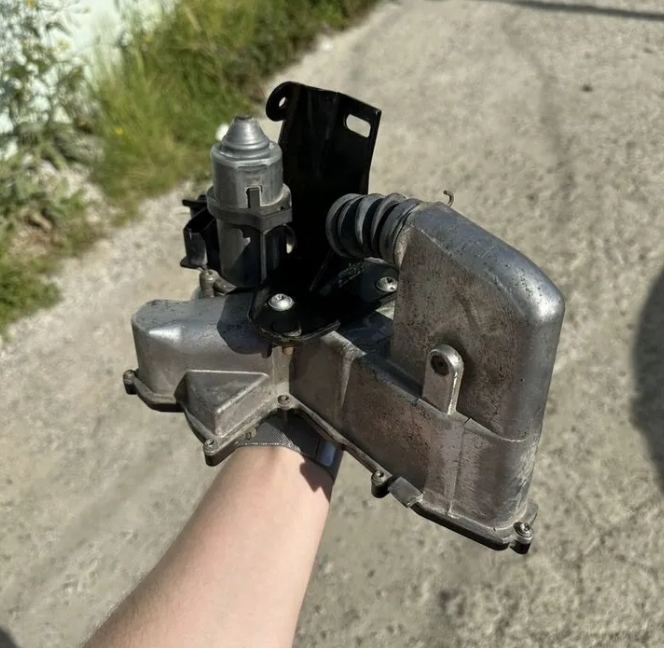

- DTC_P0920.jpg (267.59 КБ) 108 просмотров
1. Причина возникновения ошибки P0920
Актуатор переключения вперед (Gear Shift Forward Actuator), также известный как shift motor (электродвигатель переключения), является частью привода выбора и переключения передач. TCM управляет этим электродвигателем для перемещения штока переключения в направлении выбора нечетных передач (1, 3, 5). TCM контролирует напряжение на выводах электродвигателя и потребляемый ток .P0920 сохраняется в памяти при обнаружении одного из следующих условий (логика 1-поездочного обнаружения) :
- Условие 1 (обрыв цепи): TCM подает команду на актуатор (ток более 5 А), но фактический ток менее 1 А — это указывает на обрыв в цепи.
- Условие 2 (короткое замыкание на массу или питание): TCM не подает команду на актуатор, но напряжение на выводах MSF+ или MSF- падает ниже порогового значения (КЗ на массу) или превышает пороговое значение (КЗ на питание) в течение 0.5 секунд .
- Условие 3 (прерывистый обрыв): TCM не подает команду, но разница между максимальным и минимальным напряжениями на выводах превышает порог в течение 0.5 секунд .
Электрические причины (70% случаев) — наиболее частая причина
- Обрыв в цепи электродвигателя переключения (MSF+/MSF-): Провод перетерся, перебит или имеет внутренний обрыв . На Toyota Corolla с роботом особенно часто страдает жгут проводки в местах перегиба у КПП.
- Ослабление или «дребезг» контактов в разъемах: Разъем актуатора или TCM может быть не до конца защелкнут, контакты могут быть ослаблены или окислены . На Mercedes-Benz окисление разъемов у КПП — частая проблема .
- Коррозия контактов из-за попадания влаги: Влага и грязь в разъемах приводят к высокому сопротивлению и потере контакта .
- Плохое заземление (масса) TCM или актуатора: Высокое сопротивление на массе искажает сигнал .
- Перегоревший предохранитель или неисправное реле в цепи питания TCM или актуатора: Важно найти причину перегорания, а не просто заменить предохранитель .
Аппаратные причины (25% случаев)
- Внутренний обрыв обмотки электродвигателя переключения (shift motor): Самая частая аппаратная причина на Toyota. Сопротивление обмотки должно быть 0.1-100 Ом. Бесконечность (OL) — обрыв, 0 Ом — короткое замыкание .
- Неисправность TCM (трансмиссионного модуля): Внутренние драйверы управления электродвигателем вышли из строя. Диагностируется только после исключения всех проблем с проводкой и актуатором .
- Заклинивание механизма переключения передач: Если шток заклинил, электродвигатель потребляет повышенный ток, что может привести к перегрузке и ошибке .
Программные причины (5% случаев)
- Необходимость выполнения процедуры инициализации и обучения: После замены актуатора или TCM без выполнения инициализации система не будет работать корректно .
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Ответ: СЕРЬЕЗНОСТЬ КОДА ВЫСОКАЯ. ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ.При обнаружении P0920 TCM переходит в аварийный режим, так как не может управлять переключением передач .
Почему это критично:
- Невозможность переключения на передние передачи: Автомобиль может не включать 1, 3, 5 передачи или вообще не реагировать на команды селектора .
- Аварийный режим (limp mode): TCM переводит трансмиссию в аварийный режим, фиксируя одну передачу (обычно 3-ю) или переводя в нейтраль. Автомобиль теряет способность нормально ускоряться .
- Невозможность запуска двигателя: Если система не может определить положение нейтрали, стартер может быть заблокирован.
- Загорание лампы Check Engine: На приборной панели загорается индикатор неисправности .
3. Как исправить ошибку P0920: подробные рекомендации по ремонту
Диагностика и устранение P0920 требует: профессиональный диагностический сканер (Techstream для Toyota, FORScan для Ford, STAR для Mercedes), цифровой мультиметр (DVOM), набор инструментов для проверки проводки, электрические схемы автомобиля.Шаг 1. Подтверждение кода и проверка сопутствующих ошибок
- Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их .
- Ключевое правило: если есть другие коды (P0915, P0919) — сначала устраните их. Они указывают на конкретные проблемы в цепи датчика или механике .
- Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв. Если P0920 возвращается — проблема стабильная .
Шаг 2. Проверка аккумулятора, заземлений и предохранителей (самые быстрые шаги)
Нестабильное питание и плохие заземления — типовые причины для кодов P0900-P0919 .- Проверьте напряжение на клеммах АКБ при выключенном зажигании (12.2-12.6В) и при работающем двигателе (13.8-14.5В). Низкое напряжение — зарядите или замените АКБ.
- Проверьте заземления (массы). Осмотрите массовые провода от АКБ к кузову, от двигателя к кузову, от TCM к кузову. Очистите места контакта до металла, подтяните болты .
- Проверьте предохранители и реле, питающие TCM и актуатор .
Шаг 3. Визуальный осмотр проводки, разъемов и актуатора (ключевой шаг)
Перед тем как обвинять актуатор или TCM, исключите проблемы с электрикой! Это самый важный шаг! .- Найдите привод выбора и переключения передач (shift and select actuator assembly) — обычно на коробке передач . Отсоедините разъем электродвигателя переключения (MSF+/MSF-).
- Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, подогнутых или ослабших пинов. Очистите спреем для контактов и подожмите .
- Осмотрите жгут проводки от актуатора до TCM. Ищите потертости, перегибы, оплавления, повреждения изоляции. На Toyota проверьте жгут в местах перегиба у КПП .
- Осмотрите разъем TCM на наличие повреждений, окисления контактов .
- Выполните «wiggle test» — покачивайте жгут и разъемы при включенном зажигании, наблюдая за показаниями на сканере .
Шаг 4. Проверка напряжения на выводах TCM (MSF+ и MSF-)
Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля (распиновка разъемов TCM) .Процедура проверки по Toyota:
- Включите зажигание (двигатель не запускать).
- Измерьте напряжение на выводах TCM: MSF+ (A46-4) и MSF- (A46-3) относительно массы .
- Норма: напряжение на обоих выводах должно быть 4.0-7.0 В .
- Если напряжение не соответствует норме — проверяйте проводку и разъемы TCM.
Шаг 5. Проверка сопротивления электродвигателя переключения (shift motor)
Процедура проверки актуатора (по Toyota):- Отсоедините разъем электродвигателя переключения .
- Подключите мультиметр в режиме измерения сопротивления (Ом) к выводам электродвигателя .
- Норма: сопротивление между контактами 1 и 2 должно быть 0.1-100 Ом .
- Если сопротивление бесконечно (OL) — обрыв обмотки. Если 0 Ом — короткое замыкание. В обоих случаях — замена привода выбора и переключения в сборе .
Шаг 6. Проверка жгута проводки (актуатор — TCM)
Процедура проверки:- Отсоедините разъем электродвигателя переключения и разъем TCM .
- Проверьте целостность (прозвонку) силовых проводов :
| Цепь | Норма |
|---|---|
| MSF+ (A46-4) — B58-2 (контакт 2 электродвигателя) | <1 Ом |
| MSF- (A46-3) — B58-1 (контакт 1 электродвигателя) | <1 Ом |
- Проверьте короткое замыкание на массу: сопротивление между MSF+/MSF- и массой должно быть 10 кОм или выше .
- Если обнаружены отклонения — отремонтируйте или замените жгут проводки .
Шаг 7. Проверка TCM (блока управления трансмиссией)
Если проводка и электродвигатель исправны, а ошибка P0920 остается, подозрение падает на TCM .Признаки неисправности TCM:
- Напряжение на выводах MSF+/MSF- не соответствует норме (4.0-7.0 В), а проводка и актуатор исправны .
- После замены актуатора на заведомо исправный ошибка не уходит.
- Наличие других кодов, указывающих на внутреннюю ошибку TCM.
Шаг 8. Выполнение инициализации и калибровки (обязательная процедура)
ОБЯЗАТЕЛЬНО! В случае замены привода выбора и переключения передач или TCM после установки выполните процедуры :- Инициализация и обучение (Initialization and Learning)
- Калибровка положения синхронизации (Synchronization Position Calibration)
Процедура выполняется через диагностический сканер (Techstream для Toyota).
Шаг 9. Реальные примеры из жизни, отзывы и рекомендации в ремонте
- Пример 1: Toyota Corolla Verso, MMT, ошибка p0920 робот тойота королла. При сканировании выявлен код P0920. Проверка сопротивления электродвигателя переключения показала бесконечность (OL) — обрыв обмотки. Требовалась замена привода выбора и переключения передач в сборе. После замены выполнена инициализация и калибровка через Techstream. Без калибровки новый актуатор не работал корректно. Совет: «На Toyota MMT P0920 — первым делом проверьте сопротивление shift motor».
- Пример 2: Toyota Auris 2007, MMT, ошибка тойота аурис ошибка p0920. Ошибка появлялась после мойки. Диагностика показала, что проблема в разъеме актуатора — вода попала внутрь, вызвав коррозию контактов. Ремонт: разбор разъема, очистка контактов, заливка диэлектрической смазки. Ошибка ушла. Совет: «При P0920 на Auris сначала проверьте разъем на влагу — это частая проблема».
- Пример 3: Toyota Corolla 2008, MMT, ошибка p0920 тойота королла. Проверка сопротивления электродвигателя показала норму (45 Ом). Проверка жгута проводки выявила обрыв в проводе MSF+ между актуатором и TCM — провод перетерся о кронштейн коробки передач. Ремонт: восстановление провода, изоляция жгута. Ошибка ушла. Рекомендация: «На Corolla MMT P0920 — сначала проверьте жгут у КПП, это частое место повреждения».
- Пример 4: Mercedes-Benz, ошибка P0920. Диагностика показала, что жгут проводки к актуатору перетерся о кронштейн двигателя. Ремонт: восстановление провода, изоляция жгута, перетяжка хомутами. Совет: «На Mercedes при P0920 проверьте жгут у КПП на перетирание» .
Шаг 10. Пошаговая таблица диагностики P0920
| Шаг | Действие | Ожидаемый результат | Неисправность и ремонт |
|---|---|---|---|
| 1 | Сканер: чтение кодов, проверка сопутствующих ошибок (P0915, P0919) | Запись всех кодов, данных стоп-кадра | Если есть другие коды — сначала устранить их |
| 2 | Проверка напряжения АКБ, заземлений, предохранителей | 12.2-12.6В, масса <0.2 Ом, предохранители целы | Низкое напряжение → зарядка/замена АКБ; чистка массы; замена перегоревших предохранителей |
| 3 | Визуальный осмотр проводки, разъемов, актуатора, выполнение wiggle test | Нет повреждений, коррозии, ослабших контактов | Повреждения → ремонт/замена проводки, чистка разъемов |
| 4 | Проверка напряжения на выводах TCM (MSF+/MSF-) | 4.0-7.0 В | Отклонения → проверка проводки и TCM |
| 5 | Проверка сопротивления электродвигателя переключения (контакты 1-2) | 0.1-100 Ом | OL или 0 Ом → замена актуатора в сборе |
| 6 | Проверка жгута проводки (актуатор — TCM) на целостность и КЗ | Целостность <1 Ом, нет КЗ на массу (>10 кОм) | Отклонения → ремонт проводки |
| 7 | Выполнение инициализации и калибровки | Калибровка завершена без ошибок | Без калибровки система не будет работать корректно |
| 8 | Проверка TCM (если актуатор и проводка исправны) | Управляющий сигнал соответствует спецификации | Неисправен → замена TCM |
Заключительные технические выводы по DTC P0920
Код P0920 — это сигнал об обрыве в цепи электродвигателя переключения передач вперед. p0920 робот тойота и p0920 тойота королла — самые частые запросы, которые ведут к диагностике shift motor на роботизированных трансмиссиях MMT.В 70% случаев причина — электрические проблемы (обрыв проводки, плохие контакты, коррозия). В 25% — аппаратные проблемы (неисправность электродвигателя актуатора или TCM). В 5% — программные проблемы (необходимость инициализации).
Начинайте диагностику с правил:
- Всегда проверяйте наличие других кодов (P0915, P0919) — они помогут сузить круг поиска .
- Проверьте напряжение АКБ и заземления — низкое напряжение может вызывать проблемы .
- Осмотрите проводку и разъемы на наличие повреждений, коррозии и влаги. Выполните wiggle test — это ключевой тест для выявления прерывистых контактов .
- Проверьте сопротивление электродвигателя переключения мультиметром — норма 0.1-100 Ом .
- Проверьте напряжение на выводах TCM (MSF+/MSF-) — норма 4.0-7.0 В .
- Если проводка и актуатор исправны — подозревайте TCM .
- После замены актуатора или TCM ОБЯЗАТЕЛЬНО выполняйте инициализацию и калибровку через сканер .
