Код неисправности P0886: Полное техническое руководство по низкому напряжению в цепи управления реле питания TCM

Ошибка DTC P0886 (также известная как [strong>Transmission Control Module Power Relay Control Circuit Low[/strong]) указывает на то, что блок управления трансмиссией (PCM/TCM) обнаружил аномально низкое напряжение (логический «0») в электрической цепи управления реле питания блока TCM. Простыми словами, это значит, что цепь, которая включает «главный выключатель» для питания «мозгов» коробки передач, имеет короткое замыкание на «массу» (short to ground) или слишком большое сопротивление, из-за чего реле не может включиться.

Данный код является общим (generic) и может встречаться на автомобилях многих марок: Hyundai, Kia, Ford, Chrysler, Dodge, Jeep, Smart, Chevrolet, Nissan, Volvo, Volkswagen и других.

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий и электрооборудования. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики.

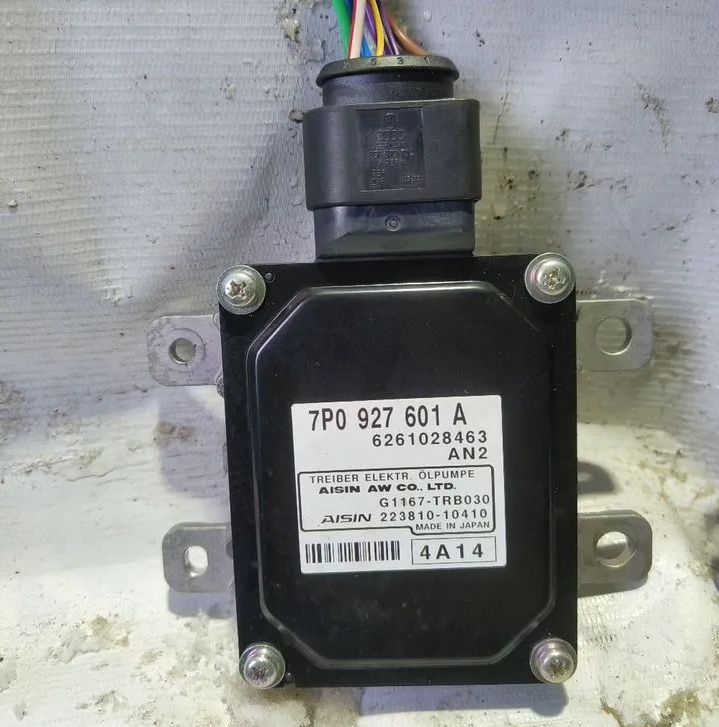

: DTC P0886 Ошибка; DTC_P0886.jpg (303.17 КБ) 47 просмотров

Если на вашем автомобиле сохранен код P0886, сопровождаемый индикаторной лампой неисправности (MIL), это означает, что модуль управления трансмиссией (PCM) обнаружил состояние низкого напряжения в цепи управления силового реле TCM. Хотя некоторые модули управления коробкой передач (для автомобилей с OBD-II) встроены в PCM, большинство из них являются автономными компонентами. Коды, связанные с TCM, хранятся в виде P-кодов , B-кодов или даже U-кодов , в зависимости от марки и модели автомобиля. Если код P0886 сохранен, существует большая вероятность того, что также сохраняются другие коды PCM и / или TCM. CAN представляет собой сложную систему проводки и разъемов, которая используется для передачи данных между TCM и PCM. Данные (включая сохраненные коды) также могут передаваться другим контроллерам через CAN. Входная и выходная скорость передачи (об / мин), скорость транспортного средства и скорость колеса - все это используется несколькими контроллерами. Эти данные используются не только для сравнения в электронных системах контроля тяги, но и в антиблокировочных тормозных системах и электронных системах контроля устойчивости. Этот код является уникальным в том смысле, что он обычно сохраняется только при наличии кодов, связанных с другой системой контроля тяги. Это могут быть коды, связанные с механическими или электронными проблемами. Электронные системы управления коробкой передач в автомобилях, оснащенных OBD-II, управляются с помощью сети компьютеров (так называемые модули управления). Это предполагает постоянную связь между различными модулями управления через локальную сеть контроллера (CAN). PCM использует входные сигналы от нескольких датчиков двигателя и трансмиссии для расчета стратегии автоматического переключения передач. Насос высокого давления (внутри трансмиссии) протекает жидкость через корпус клапана и в сборку стружки; в дополнение к смазке и охлаждению коробки передач. Жидкость под высоким давлением позволяет на мгновение отделить муфты от обжимной части, так что передаточное число может плавно изменяться. Один или несколько соленоидов с электронным контролем давления (EPC) помогают регулировать давление жидкости. Электронные датчики давления (EP) предоставляют PCM соответствующие данные о давлении жидкости в различных точках трансмиссии. Электронные переключающие соленоиды используются для прерывания потока жидкости под высоким давлением, так что коробка передач переключает передачи по команде. PCM использует входные сигналы напряжения от входного датчика скорости передачи и датчика выходной скорости передачи, чтобы определить, эффективно ли переключается передача. Как и во многих других неисправностях автоматической коробки передач, код системы управления коробкой передач может быть вызван электрическим или механическим отказом. Если PCM обнаруживает неисправность, которая требует освещения MIL, будет сохранен код P0886 и может быть подсвечен MIL.

1. Причина возникновения ошибки P0886

С технической точки зрения, DTC P0886 фиксируется, когда PCM/TCM обнаруживает, что цепь управления реле питания TCM (обозначаемая как «(T16) Transmission Control Output circuit» на автомобилях Chrysler/Dodge) постоянно находится в состоянии низкого напряжения (короткого замыкания на массу) в течение заданного времени.

Условия установки кода могут включать:

- Напряжение аккумулятора выше 10 Вольт;

- Зажигание включено (ignition on);

- Обнаружено короткое замыкание в цепи управления выходом TCM (Transmission Control Output circuit).

Это означает, что блок управления постоянно «видит» нулевое напряжение на проводе, которым он пытается включить реле.

Основные причины возникновения кода P0886 (в порядке частоты)

Согласно статистике и технической литературе:

- Короткое замыкание сигнального провода на массу (short to ground) — наиболее частая причина (до 60% случаев):
- - Перетирание изоляции провода (T16) о металлические кромки кузова, кронштейны двигателя или КПП;
- - Попадание влаги, грязи или электролита в разъем — окисление создает токопроводящий мостик на массу;
- - Повреждение изоляции внутри жгута (часто в местах перегиба или рядом с выхлопной системой).

- Неисправность реле питания TCM — 20% случаев:
- - Внутреннее короткое замыкание в катушке реле — «залипание» контактов;
- - Перегоревшая катушка реле — обрыв в цепи управления;
- - Плохой контакт в гнезде реле (в блоке предохранителей или TIPM — Totally Integrated Power Module).

- Проблемы с питанием и массой (10% случаев):
- - Ослабленная или окисленная клемма аккумулятора — вызывает просадки напряжения;
- - Плохой контакт «массы» TCM или PCM — ослабший или окисленный болт «массы» на кузове;
- - Перегоревший предохранитель в цепи питания TCM;
- - Слабый аккумулятор — напряжение ниже 10 В.

- Неисправность блока управления (TCM/PCM/TIPM) — 10% случаев:
- - Выход из строя драйвера внутри TCM/PCM (внутренний обрыв или короткое замыкание);
- - Неисправность TIPM (Totally Integrated Power Module) — на автомобилях Chrysler/Dodge;
- - «Слетевшая» прошивка или необходимость обновления ПО;
- - Внутренняя неисправность TCM (встречается реже).

Пример из жизни (Chrysler/Dodge/Jeep): Согласно официальной процедуре диагностики, наиболее частая причина P0886 на этих автомобилях — короткое замыкание на массу провода (T16) Transmission Control Output. Этот провод идет от TIPM (блока предохранителей) до PCM и соленоидного блока. Он может перетереться о кронштейны двигателя или об острые края кузова, что приводит к падению напряжения в цепи управления реле.

Специфический случай (Smart 451): На форуме владельцев Smart описана ситуация, когда ошибка P0886 и P0885 привели к полной невозможности запуска двигателя и отсутствию включения передач. Причиной оказались перегоревшие предохранители в цепях питания TCM. После замены предохранителей и чистки стартера (коррозия) проблема была решена.

Важное примечание: Код P0886 обычно сохраняется только в том случае, если присутствуют другие коды, относящиеся к системе контроля тяги или трансмиссии. Это могут быть коды, связанные с механическими или электрическими проблемами. Поэтому при диагностике необходимо учитывать все сопутствующие коды.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0886 оценивается как высокая (HIGH). Эксперты и специалисты сходятся во мнении, что эксплуатация автомобиля с этой ошибкой не рекомендуется.

При установке кода P0886 TCM может не получить питание, что приведет к отключению управления трансмиссией. Коробка передач может перейти в аварийный режим (Limp Mode), фиксируясь на одной передаче, или полностью перестать переключаться.

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (редко, при разовых сбоях напряжения)	Движение разрешено с осторожностью до ближайшего сервиса (не более 20-30 км). Не выключайте двигатель, так как после перезапуска ошибка может стать активной
Автомобиль перешел в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, жесткие переключения, скорость ограничена	Немедленная эвакуация. Движение в аварийном режиме возможно, но крайне нежелательно — это ускоряет износ фрикционов и гидротрансформатора
Автомобиль не заводится или не переключает передачи, коробка не реагирует на включение D или R	Немедленная эвакуация. Дальнейшее движение невозможно или опасно
Ошибка сопровождается отключением ABS, ESP и круиз-контроля	Движение разрешено с осторожностью на сухом покрытии. Избегайте резких торможений и скользких дорог — системы активной безопасности могут не сработать

Пример из жизни (Ford Focus PowerShift): Владелец на форуме описал, что при появлении ошибки P0886 коробка передач перестала переключать передачи, автомобиль двигался только на одной передаче, а при остановке двигатель глох. В такой ситуации эвакуация была необходима, так как дальнейшее движение могло привести к повреждению сцепления и гидроблока.

Как бы, скорее всего, если ошибка появилась и трансмиссия перешла в аварийный режим — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости замены TCM (20 000 – 50 000 рублей) или ремонта коробки передач.

Игнорировать ошибку не стоит. Согласно технической литературе, код P0886 со временем может привести к:

- Полному отказу TCM из-за постоянных скачков напряжения;

- Повреждению сцепления (на DSG/PowerShift) из-за некорректной работы актуаторов;

- Выходу из строя PCM/TIPM из-за короткого замыкания в цепи управления реле;

- Невозможности запуска двигателя в самый неподходящий момент;

- Полной остановке автомобиля на ходу при потере питания TCM.

3. Как исправить ошибку P0886: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить TCM, а проблема окажется в перетертом проводе на массу или окисленном контакте реле.

Шаг 0. Поиск бюллетеней технического обслуживания (TSB) и проверка сопутствующих кодов

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя. Ваша проблема может быть известной, с готовым решением от производителя.

Перед началом диагностики также необходимо проверить наличие сопутствующих кодов. Если есть другие коды (например, P0606, P0885, U0101, коды датчиков ABS), их необходимо учитывать, так как они могут указывать на конкретную неисправность (PCM, сеть CAN) и повлиять на ход диагностики. Если есть коды, связанные с питанием, начните диагностику с них.

Шаг 1. Проверка аккумулятора, клемм и зарядки (самый важный шаг!)

Согласно документации, слабый аккумулятор или плохой контакт клемм могут быть причиной P0886.

- Проверьте клеммы АКБ: Осмотрите клеммы на наличие окисления (белый или зеленый налет). Очистите металлической щеткой, затяните гайки. Ослабленная клемма — частая причина скачков напряжения.

- Проверьте напряжение на АКБ: При выключенном двигателе должно быть 12.4 – 12.7 В. Если меньше — зарядите или замените аккумулятор.

- Проверьте работу генератора: Запустите двигатель, включите фары и печку. Напряжение на клеммах должно быть 13.5 – 14.5 В. Если ниже или «плавает» — неисправен генератор.

- Проверьте «массу»: Проверьте болты крепления «массы» на кузове и на двигателе. Они должны быть чистыми, сухими и надежно затянутыми.

Шаг 2. Визуальный осмотр и проверка предохранителей, реле и TIPM

Согласно диагностическим таблицам, в 60-70% случаев причина P0886 кроется в предохранителях, реле или проводке, а не в блоках управления. Не пропускайте этот шаг!

Осмотрите:

- Предохранители TCM: Найдите в блоке предохранителей (под капотом или в салоне) предохранители, отвечающие за питание TCM (обозначения «TCM», «TCU», «TRANSMISSION», «AT»). Прозвоните их мультиметром, так как визуально целый предохранитель может быть неисправен.

- Реле питания TCM: Найдите реле, отвечающее за питание TCM. Замените его на заведомо исправное (можно взять такое же реле, например, от стеклоочистителей или вентилятора печки) и проверьте, уходит ли ошибка. Также проверьте, нет ли коррозии в гнезде реле.

- TIPM (Totally Integrated Power Module): На автомобилях Chrysler/Dodge/Jeep проверьте разъем TIPM C2 на наличие коррозии, поврежденных контактов или «бэкаутов» (вытолкнувшихся пинов).

- Разъем TCM и PCM: Расположение TCM зависит от модели. Отсоедините и тщательно осмотрите контакты под хорошим светом. Ищите коррозию, окислы, зеленый или белый налет, погнутые пины («бэкауты»).

Очистка контактов: Отсоедините разъем, используйте спрей для чистки контактов и мягкую щетку. Нанесите диэлектрическую смазку и подключите разъем обратно до щелчка.

Ключевой тест для выявления прерывистости: «Помассируйте» жгут проводки и пошевелите разъемы во время наблюдения за показаниями сканера. Если при этом связь с TCM пропадает или появляется — вы нашли место проблемы.

Шаг 3. Проверка цепи управления реле на короткое замыкание на массу (по мануалу Chrysler/Dodge)

Согласно официальной процедуре диагностики Chrysler/Dodge, это ключевой тест для P0886.

Процедура проверки:

- Выключите зажигание (ignition off).

- Отключите разъем TIPM C2 (на автомобилях Chrysler/Dodge).

- Отключите разъем PCM C4 и установите специальный инструмент Miller #8815 для защиты контактов (или действуйте аккуратно, не повреждая контакты).

- Отключите разъем соленоидного блока (Transmission Solenoid/Pressure Switch harness connector) и разъем датчика давления магистрали (Line Pressure Sensor/Variable Force Solenoid) (если есть).

- Измерьте сопротивление между цепью управления (T16) Transmission Control Output circuit и массой кузова.

Ожидаемый результат: Сопротивление должно быть более 10 кОм (или бесконечность).

Интерпретация результатов:

- Если сопротивление менее 5 Ом — есть короткое замыкание на массу в цепи (T16). Отремонтируйте жгут проводки.

- Если цепь в норме — переходите к проверке TIPM (Шаг 4).

Шаг 4. Проверка TIPM (Totally Integrated Power Module) по мануалу Chrysler/Dodge

Согласно официальной процедуре Chrysler/Dodge:

- Осмотрите разъем TIPM C2 на наличие коррозии, поврежденных контактов или «бэкаутов» (вытолкнувшихся пинов).

- Проверьте все цепи питания и массы TIPM.

- Если проблемы не найдены — замените TIPM.

Шаг 5. Проверка цепи управления реле на обрыв (Signal Circuit Inspection) по мануалу Hyundai

Согласно мануалу Hyundai, необходимо проверить сигнальную цепь.

Процедура проверки:

- Выключите зажигание (ignition off).

- Отключите разъем реле и разъем TCM/PCM.

- Измерьте сопротивление между контактом 3 разъема реле (со стороны жгута) и соответствующим контактом TCM/PCM (например, контакт 60 на некоторых моделях).

Ожидаемый результат: Сопротивление должно быть менее 5 Ом.

Интерпретация результатов:

- Если сопротивление выше 5 Ом — обрыв в проводе. Отремонтируйте жгут.

- Если цепь в норме — переходите к проверке цепи массы реле.

Шаг 6. Проверка цепи массы реле (Ground Circuit Inspection)

Согласно мануалу Hyundai:

- Подключите разъем реле (если еще не подключен).

- Измерьте сопротивление между контактом 2 разъема реле (со стороны жгута) и массой кузова.

Ожидаемый результат: Сопротивление должно быть менее 5 Ом.

Интерпретация результатов:

- Если сопротивление выше 5 Ом — плохой контакт массы реле. Проверьте точку крепления массы. Если масса в порядке — возможно, проблема в блоке управления (PCM/TCM).

Шаг 7. Проверка падения напряжения (Voltage Drop Test)

Согласно рекомендациям экспертов, измерение падения напряжения под нагрузкой — лучший способ найти плохой контакт.

- Включите зажигание (двигатель не запускать) и попробуйте включить реле (если есть возможность принудительной активации через сканер).

- Измерьте падение напряжения между плюсовой клеммой АКБ и входом питания TCM, а также между массой TCM и минусом АКБ. Падение не должно превышать 0.2-0.5 В. Если падение выше — ищите слабое звено в цепи.

Шаг 8. Обновление прошивки TCM и замена блока управления

Если все вышеперечисленные проверки пройдены, предохранители и реле исправны, проводка цела, а ошибка сохраняется:

- Проверьте наличие обновлений прошивки у официального дилера. Иногда проблема решается перепрограммированием TCM.

- Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM. На Ford PowerShift TCM требует программирования (инициализации) и адаптации (обучения) после замены.

- Если после замены TCM ошибка сохраняется — замените PCM.

- Важно: После замены TCM/PCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера).

Стоимость нового TCM для большинства автомобилей — от 20 000 до 40 000 рублей (новый оригинал), б/у — от 5 000 до 15 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Шаг 9. Механическая диагностика трансмиссии (редко)

Если все электрические проверки пройдены, а ошибка сохраняется, возможно, проблема в механической части трансмиссии (короткое замыкание в обмотке соленоида, которое «вешает» питание TCM). В этом случае требуется снятие и разборка трансмиссии для диагностики и ремонта. Стоимость капитального ремонта АКПП — от 80 000 до 150 000 рублей.

Стоимость работ по устранению DTC P0886 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В Европе типичные затраты на ремонт по коду P0886 оцениваются от 100 до 300 евро (примерно 10 000 – 30 000 рублей) за простые случаи (замена реле, предохранителя), до 500-1500 евро при замене TCM.

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой Data Stream (профессиональным сканером)	1 500 – 3 500
Проверка и замена предохранителя (работа + деталь)	200 – 500
Проверка и замена реле питания TCM (работа + деталь)	500 – 1 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение короткого замыкания на массу в жгуте (1 час работы)	1 500 – 3 500
Обновление прошивки TCM	3 000 – 7 000
Замена TCM с программированием (работа без учета детали)	5 000 – 12 000 + стоимость блока (20 000 – 40 000 новый / 5 000 – 15 000 б/у)
Замена TIPM (Chrysler/Dodge) — работа без учета детали	5 000 – 12 000 + стоимость блока (15 000 – 30 000)
Замена PCM с программированием (работа без учета детали)	5 000 – 12 000 + стоимость блока (25 000 – 50 000)
Капитальный ремонт трансмиссии (механическая часть)	80 000 – 150 000

Реальные отзывы и примеры из практики

- Dodge Challenger 2010, 5.7L, 42RLE. Согласно официальной процедуре диагностики, техник столкнулся с ошибкой P0886. При проверке цепи (T16) Transmission Control Output circuit обнаружил короткое замыкание на массу — провод перетерся о кронштейн двигателя. После ремонта жгута (2 500 рублей) ошибка ушла.

- Ford Focus 3, 2012 г.в., 1.6L, PowerShift. Владелец на форуме FFclub.ru столкнулся с ошибкой P0886. Автомобиль перестал переключать передачи, коробка «встала» на 2-й передаче. Причиной оказался перегоревший предохранитель TCM (15А) в моторном отсеке. После замены предохранителя ошибка ушла, но вернулась через 2 дня. При повторной диагностике обнаружили короткое замыкание в жгуте проводки под аккумулятором — провод перетерся о кромку кузова. После ремонта жгута (2 500 рублей) проблема была решена окончательно.

- Hyundai Santa Fe 2007, 3.3L, 5АКПП. Согласно мануалу, при диагностике P0886 техник выполнил проверку параметра A/T CON. RELAY VOLT в сканере и обнаружил, что напряжение не соответствует норме. После проверки цепей по официальной процедуре выяснилось, что оборван сигнальный провод от TCM до реле — провод перетерся о кронштейн. После восстановления провода (1 500 рублей) ошибка ушла.

- Smart Fortwo 451, 2011 г.в., робот. Владелец на форуме Smart Car of America сообщил, что ошибки P0886 и P0885 привели к полной невозможности запуска двигателя. Причиной оказались перегоревшие предохранители в цепях TCM (F40, F8, F12, F19, F24). После замены предохранителей и чистки стартера (коррозия) проблема была решена.

Распространенные ошибки при диагностике P0886

Согласно отзывам специалистов и технической литературы, наиболее частые ошибки при работе с кодом P0886:

- Немедленная замена TCM/PCM без проверки предохранителей, реле и проводки — самая дорогая и распространенная ошибка. Простой перегоревший предохранитель, неисправное реле или перетертый провод могут быть причиной. В 60-70% случаев проблема решается заменой предохранителя, реле или ремонтом проводки.

- Игнорирование визуального осмотра жгутов и разъемов — перетертый провод или окисленный контакт могут быть причиной, но их часто упускают из виду.

- Пропуск проверки «массы» TCM и аккумулятора — ослабший болт массы или окисленная клемма — частая причина «плавающих» ошибок, но их часто игнорируют.

- Использование некачественного диагностического оборудования — универсальные сканеры могут некорректно интерпретировать коды или не показывать live data по трансмиссии. Для Ford требуется Ford IDS, для Hyundai — GDS, для Chrysler — WiTech.

- Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент.

- Отключение аккумулятора для сброса ошибки — эта практика может привести к потере калибровок в блоках управления и спровоцировать повторное появление P0886.

Заключение для технических специалистов

DTC P0886 — это код неисправности цепи управления реле питания TCM, который указывает на постоянно низкое напряжение в сигнальной цепи, что обычно вызвано коротким замыканием на массу (short to ground), неисправным реле или обрывом в цепи.

Как бы, скорее всего, на автомобилях Chrysler/Dodge/Jeep причина кроется в коротком замыкании провода (T16) на массу. На Hyundai/Kia — в неисправном реле или обрыве сигнального провода. На Ford — в перегоревшем предохранителе или повреждении жгута под аккумулятором. Проверка предохранителей, замена реле и проверка цепи на короткое замыкание — самые важные первые шаги, которые решают проблему в 60-70% случаев.

Начинайте диагностику с простого: проверьте клеммы АКБ и массу TCM. Затем — предохранители и реле питания TCM (замените реле на заведомо исправное). Выполните визуальный осмотр разъемов TCM и жгутов на наличие коррозии и повреждений. Подключите профессиональный сканер и проверьте параметр, связанный с реле TCM (например, A/T CON. RELAY VOLT). Выполните проверку цепи управления реле на короткое замыкание на массу мультиметром. Проверьте падение напряжения под нагрузкой. И только потом — замена TCM, TIPM или PCM.

Помните: игнорирование кода P0886 может привести к аварийному режиму, повреждению трансмиссии и дорогостоящему ремонту. В 80% случаев проблема решается заменой предохранителя (50 – 200 рублей), заменой реле (200 – 500 рублей) или ремонтом проводки (1 500 – 3 500 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных.
