Код неисправности P0860: Полное техническое руководство по цепи связи модуля переключения передач (Gear Shift Module Communication Circuit)

Ошибка DTC P0860 (также известная как Gear Shift Module Communication Circuit Malfunction) указывает на то, что блок управления трансмиссией (TCM) и блок управления двигателем (ECM) потеряли связь друг с другом по CAN-шине . В переводе с технического языка это означает, что «мозги» двигателя и коробки передач перестали «разговаривать» на одном языке. Данный код особенно актуален для автомобилей с роботизированными механическими коробками передач (SMT) и системами электронного управления тягой (ETCS) .

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий, электрооборудования и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

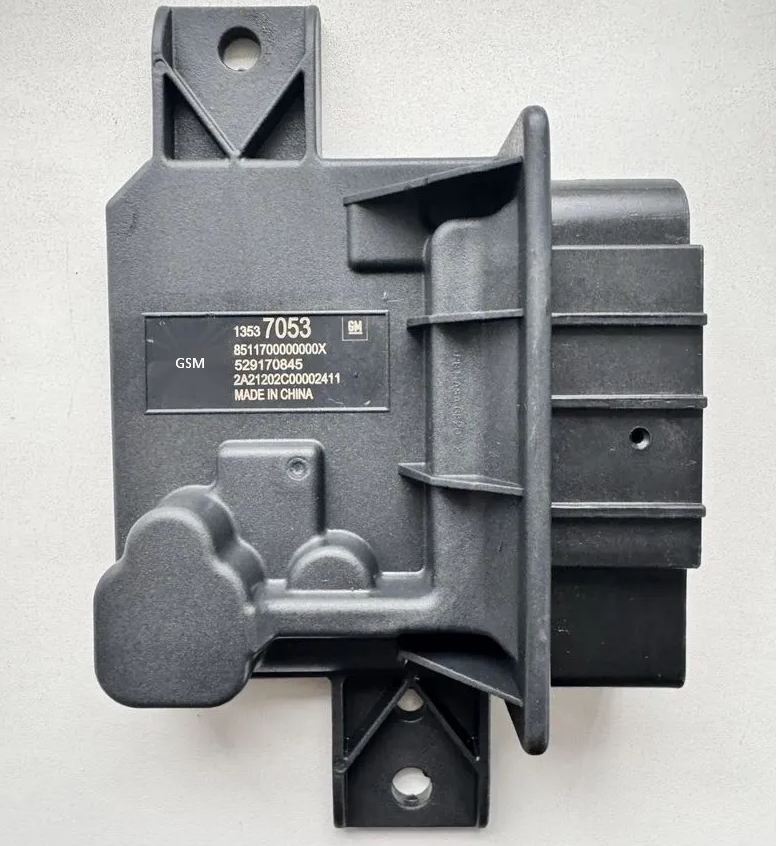

DTC P0861 Ошибка


1. Причина возникновения ошибки P0860

Система управления современной трансмиссией — это распределенная система. ECM (Engine Control Module) управляет тягой, а TCM (Transmission Control Module) или ECU трансмиссии управляет переключением передач. Чтобы автомобиль ехал плавно, эти два блока обмениваются данными по CAN-шине (Controller Area Network) . TCM отправляет в ECM запросы на изменение крутящего момента (например, при переключении передач), а ECM подтверждает выполнение и отправляет данные об оборотах, нагрузке и температуре .

Код P0860 фиксируется, когда логическая связь между блоками нарушена . Иначе говоря, ECM перестал получать пакеты данных от модуля переключения передач.

Основные причины возникновения кода P0860 (в порядке частоты)

Согласно статистике и технической литературе :

• - Проблемы с проводкой и разъемами CAN-шины (50% случаев):
  • - Обрыв или короткое замыкание в CAN-шине (High и Low линии);
  • - Коррозия или окисление контактов в разъемах TCM или ECM (частая причина на Toyota MR2 и аналогичных) ;
  • - Повреждение изоляции проводов (перетирание, оплавление).

• - Сбой питания или «массы» блоков управления (20% случаев):
  • - Падение напряжения в цепи питания TCM или ECM (плохой контакт массы или окисление клемм);
  • - Перегоревший предохранитель блока управления трансмиссией;
  • - Разряженный аккумулятор или проблемы с генератором (низкое напряжение вызывает «галлюцинации» в цифровой шине).

• - Неисправность программного обеспечения (15% случаев):
  • - Отсутствие инициализации (калибровки) нового TCM или ECM после замены — частая ошибка при ремонте;
  • - «Слетевшая» прошивка из-за скачка напряжения;
  • - Конфликт версий прошивок TCM и ECM (несовместимость) .

• - Неисправность аппаратной части блоков управления (10% случаев):
  • - Внутренний сбой TCM (выход из строя CAN-трансивера);
  • - Неисправность ECM (встречается реже).

• - Неисправность актуаторов или датчиков (5% случаев):
  • - Неисправность привода выбора передач (Gear Shift Actuator), вызывающая короткое замыкание в цепи питания TCM или CAN-шины;
  • - Короткое замыкание в цепи соленоидов или датчиков, «вешающее» CAN-шину.

Важное примечание (Toyota MR2 / Серийные трансмиссии): Согласно руководству Toyota и опыту специалистов, одновременное появление кодов P0860 и P1646 (неисправность процессора TCM) является критическим состоянием. Fail-Safe функция останавливает двигатель, чтобы предотвратить повреждение трансмиссии . В такой ситуации автомобиль может заводиться и сразу глохнуть, либо не заводиться вовсе.

Пример из жизни (Toyota MR2 Spyder SMT): Владелец автомобиля с секвентальной трансмиссией столкнулся с ошибками P0860 и P1646. Клиент заменил насос высокого давления (HPU), актуатор и оба блока управления (TCU и ECU), но проблема (двигатель заводился и глох) осталась . Опытные диагносты указали, что проблема на 90% в жгуте проводки или плохой массе, так как при замене блоков они забыли выполнить инициализацию (калибровку) через сканер Techstream . Без процедуры обучения и прокачки гидравлики (Hydraulic Bleed Procedure) блоки управления не могут «понять» физическое положение актуаторов, что и вызывает разрыв связи .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0860 оценивается как высокая (High) . Если блоки управления не общаются, трансмиссия не знает, когда переключать передачи, а двигатель не знает, сколько выдавать крутящего момента. Результат — полная потеря управляемости трансмиссией.

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (редко, возможно, при кратковременном сбое)	Движение разрешено с осторожностью. Можно доехать до сервиса своим ходом (20-30 км), но только если коробка переключается и нет рывков
Трансмиссия перешла в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, скорость ограничена, рывки	Эвакуация предпочтительна. Движение в аварийном режиме возможно, но нежелательно на большие расстояния
Автомобиль не переключает передачи (завис на одной передаче), не реагирует на рычаг	Эвакуация необходима. Управлять автомобилем в таком состоянии опасно для трансмиссии и двигателя
Двигатель глохнет сразу после запуска (Fail-Safe активна)	Немедленная эвакуация. Движение невозможно
Ошибка сопровождается кодом P1646 (неисправность TCM)	Немедленная эвакуация. Система в критическом состоянии, возможна полная блокировка

Пример из жизни (Toyota MR2 SMT): В описанном на форумах случае автомобиль заводился, но через несколько секунд глох (Safety Shutdown). Попытки тронуться с места приводили к рывкам и немедленной остановке. Единственным безопасным способом транспортировки была эвакуация, так как даже попытка движения могла привести к повреждению дорогостоящих актуаторов .

Как бы, скорее всего, если автомобиль заводится и как-то едет, можно попытаться доехать до сервиса, но только в случае крайней необходимости. Иначе — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости ремонта гидравлического блока или замены TCM (30 000 – 80 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0860 со временем может привести к:

• - Полной блокировке трансмиссии (коробка встанет в «нейтраль» или на передаче);

• - Выходу из строя CAN-трансиверов в блоках управления (потребуется замена TCM/ECU);

• - Повреждению механических частей (актуаторов) из-за подачи некорректных сигналов;

• - Невозможности запуска двигателя (Fail-Safe).

3. Как исправить ошибку P0860: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить все блоки управления, а проблема окажется в окисленном разъеме массы .

Шаг 0. Поиск бюллетеней технического обслуживания (TSB) и критических сочетаний кодов

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля.

Особое внимание обратите на сочетание кодов:

• - P0860 + P1646: Критическая ошибка связи/сбой процессора TCM. Проверяйте CAN-шину и питание в первую очередь. На Toyota это часто ведет к остановке двигателя .

• - P0860 + P1870: Указывает на проблемы с актуатором или его калибровкой (Shift Stroke Sensor). Требуется проверка жгута между TCM и актуатором .

Шаг 1. Предварительная проверка сканером (Data Stream) и проверка статуса кода

Подключите профессиональный диагностический сканер (Toyota Techstream, Autel, Launch).

Согласно мануалу Toyota :

• - Зайдите в блок ECM/PCM и TCM.

• - Проверьте, отображаются ли данные в обоих блоках. Если сканер не может подключиться к TCM (нет связи) — проблема в питании или CAN-шине .

• - Если связь есть, проверьте параметры, связанные с положением рычага и актуаторами.

• - Запишите все «замороженные кадры» (Freeze Frame Data) для анализа условий возникновения ошибки .

Шаг 2. Визуальный осмотр проводки, разъемов и клемм АКБ (критически важно!)

Согласно отзывам специалистов, в 50% случаев причина P0860 кроется в плохих контактах или ослабшей массе.

Осмотрите:

• - Клеммы аккумулятора: Окисленные или плохо затянутые клеммы — частая причина падения напряжения и сбоев CAN-шины. Очистите и затяните.

• - Разъемы TCM и ECM: Ищите коррозию, окислы, зеленый или белый налет, ослабшие фиксаторы, погнутые пины («бэкауты»). Особое внимание уделите разъему TCM — он часто расположен в зоне вибрации .

• - CAN-шина (High и Low линии): Обычно это витая пара (например, провода черного и белого цвета). Проверьте целостность изоляции, особенно в местах перегибов и в моторном отсеке (высокие температуры разрушают изоляцию).

• - Точки заземления («массы»): Проверьте болты крепления массы на кузове и на двигателе/трансмиссии. Ослабшая или окисленная масса — частая причина проблем с CAN-шиной . Зачистите контакт до металла.

Шаг 3. Проверка питания и массы TCM и ECM

Низкое напряжение питания или плохая «масса» блоков управления — одна из главных причин потери связи.

Процедура проверки :

• - Выключите зажигание (ignition off).

• - Отключите разъем TCM.

• - Измерьте напряжение питания между контактом постоянного +12В (B+) и контактом массы TCM. Должно быть 11.0 – 14.0 В (в зависимости от заряда АКБ). Если напряжения нет — проверьте предохранитель TCM и цепь питания .

• - Измерьте сопротивление «массы» между контактом массы TCM и минусовой клеммой аккумулятора. Должно быть менее 2 Ом. Если сопротивление выше — зачистите точку крепления массы .

• - Повторите тест для ECM (если применимо).

Проверка падения напряжения (Voltage Drop Test):

• - Измерьте падение напряжения между корпусом TCM (или его массовым контактом) и минусовой клеммой аккумулятора при работающем двигателе и включенных потребителях. Должно быть менее 0.2 В.

• - Если падение напряжения выше 0.2 В — ищите ослабленный или окисленный болт массы.

Шаг 4. Проверка CAN-шины мультиметром (сопротивление и напряжение)

Это ключевой тест для проверки физической целостности CAN-шины.

Процедура проверки:

• - Выключите зажигание (ignition off). Подождите 2-3 минуты, чтобы модули «уснули».

• - Отключите разъем TCM (или найдите диагностический разъем DLC3, если в нем выведены контакты CAN).

• - Измерьте сопротивление между CAN-High и CAN-Low (линиями шины). Ожидаемый результат: 60 Ом (стандартная нагрузка для двух терминальных резисторов по 120 Ом). Если сопротивление 120 Ом — один терминальный резистор оборван. Если 0 Ом — короткое замыкание в шине. Если бесконечность — обрыв в шине .

• - Включите зажигание (ignition on). Измерьте напряжение между CAN-High и массой (должно быть около 2.5-3.5 В) и между CAN-Low и массой (должно быть около 1.5-2.5 В). Разница между ними должна составлять примерно 1В .

Интерпретация результатов:

• - Если сопротивление не 60 Ом или напряжение не соответствует норме — отремонтируйте жгут CAN-шины или замените терминальные резисторы.

• - Если CAN-шина в норме, а ошибка сохраняется — переходите к Шагу 5.

Шаг 5. Проверка и инициализация (калибровка) системы SMT

На автомобилях с секвентальными трансмиссиями (Toyota MR2, MMT и др.) замена компонентов без калибровки гарантированно вызовет ошибки связи .

Процедура калибровки :

• - Подключите сканер Techstream (или профессиональный аналог).

• - Выполните процедуру «Hydraulic Bleed Procedure» (прокачка гидравлики) — удаление воздуха из системы привода сцепления/переключения.

• - Выполните «Initialization» (инициализацию) TCM — обучение положению актуаторов (Shift Stroke Sensor Calibration) .

• - Выполните «ECU Coding» (если применимо) — синхронизацию иммобилайзера и VIN-кода между ECM и TCM (на некоторых моделях требуется отдельное программирование)..

Важно: Без выполнения этих процедур новые блоки управления не смогут правильно взаимодействовать с механикой, что будет восприниматься как «разрыв связи» и вызовет код P0860 .

Шаг 6. Обновление прошивки (Firmware Update) TCM и ECM

Если все проверки проводки пройдены, а ошибка сохраняется, возможно, проблема в программном обеспечении блоков управления.

• - Проверьте наличие обновлений прошивки у официального дилера или через профессиональный сканер с функцией обновления.

• - Выполните обновление (репрограммирование) TCM и ECM до последней версии. Иногда конфликт версий прошивок вызывает разрыв связи .

• - После обновления обязательно выполните процедуру инициализации (см. Шаг 5).

Стоимость обновления прошивки — от 3 000 до 7 000 рублей.

Шаг 7. Замена TCM или ECM (модулей управления)

Если все вышеперечисленные проверки пройдены, проводка исправна, калибровка выполнена, а ошибка сохраняется — неисправен сам блок управления (TCM или ECM) (внутренний сбой CAN-трансивера).

Согласно мануалам :

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM .

• - Важно: После замены TCM необходимо выполнить инициализацию и кодирование под конкретный автомобиль (см. Шаг 5) .

Стоимость нового TCM для Toyota MR2 / аналогичных — от 15 000 до 40 000 рублей (новый оригинал может быть дороже). Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Шаг 8. Механическая диагностика актуаторов и гидравлики (SMT)

Если после замены TCM ошибка возвращается, возможно, проблема в коротком замыкании в цепи привода переключения передач (Gear Shift Actuator) или завоздушивании гидравлической системы .

• - Проверьте сопротивление обмотки актуатора (Gear Shift Actuator) мультиметром. Сравните со спецификацией производителя.

• - Проверьте целостность жгута от TCM до актуатора на короткое замыкание.

• - Выполните повторную прокачку гидравлики (Hydraulic Bleed Procedure) .

• - Проверьте уровень гидравлической жидкости в бачке насоса высокого давления (HPU). Низкий уровень может вызывать падение давления и ошибки актуаторов .

В этом случае требуется замена актуатора (если он неисправен) или ремонт гидравлической системы. Стоимость нового актуатора (Gear Shift Actuator) для Toyota MR2 — от 30 000 до 60 000 рублей.

Стоимость работ по устранению DTC P0860 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В США типичные затраты на ремонт по коду P0860 оцениваются от $350 до $800 (примерно 32 000 – 72 000 рублей) . В России цены могут варьироваться.

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой CAN-шины и Data Stream (профессиональным сканером)	1 500 – 3 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение обрыва/короткого замыкания в жгуте (1 час работы)	1 500 – 3 500
Инициализация и калибровка SMT системы (Techstream)	3 000 – 6 000
Обновление прошивки TCM/ECM	5 000 – 10 000
Замена TCM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (15 000 – 40 000)
Замена актуатора (Gear Shift Actuator) — работа без учета детали	4 000 – 8 000 + стоимость детали (30 000 – 60 000)

Реальные отзывы и примеры из практики

• - Toyota MR2 Spyder (SMT), 2002 г.в. Профессиональный техник на форуме MR2OC описал сложный случай: клиент заменил насос HPU, GSA, TCU и ECU, но ошибки P0860 и P1646 возвращались, а двигатель глох. Опытные диагносты указали, что проблема на 90% в жгуте проводки или плохой массе. Кроме того, без инициализации через Techstream новые блоки не смогут работать корректно. Рекомендация: проверить целостность жгута, зачистить массы и выполнить полную калибровку системы .

• - Toyota MR2 Spyder (SMT), 2001 г.в. Владелец на форуме MR2 Spyderclub столкнулся с потерей связи (P0860) и переходом в аварийный режим. Причиной оказался окисленный разъем TCM под задним сиденьем — зеленая коррозия на пинах. После чистки контактов спреем, обработки диэлектрической смазкой и затяжки разъема ошибка ушла. Стоимость: 500 рублей.

• - Toyota MR2 (SMT), 2000 г.в. В сервисной практике описан случай, когда ошибка P0860 была вызвана ослабленной клеммой аккумулятора. При движении по неровностям контакт пропадал, напряжение падало, и CAN-шина «зависала». После затяжки клемм и замены АКБ (старый был слабый) ошибка ушла. Стоимость: 0 – 5 000 рублей (в зависимости от необходимости замены АКБ).

Распространенные ошибки при диагностике P0860

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0860:

• - Немедленная замена TCM/ECU без проверки проводки и массы — самая дорогая и распространенная ошибка. Простое ослабление массы или окисленный разъем могут быть причиной . В 60% случаев проблема решается чисткой контактов, ремонтом проводки или затяжкой массы .

• - Замена механических компонентов (актуаторов, насоса) без выполнения калибровки — новая «железка» не будет работать без обучения TCM. Это гарантированно вызовет ошибки связи и некорректную работу .

• - Игнорирование проверки CAN-шины мультиметром — без проверки сопротивления и напряжения трудно диагностировать обрыв или короткое замыкание в шине .

• - Пропуск проверки напряжения аккумулятора — слабая батарея (менее 11.5 В) может вызывать сбои в цифровой шине, которые ошибочно принимают за неисправность модулей .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент (например, при обгоне, когда коробка перестанет переключаться) .

Заключение для технических специалистов

DTC P0860 — это код неисправности цепи связи модуля переключения передач, который указывает на разрыв или нарушение обмена данными между ECM и TCM по CAN-шине. Данный код особенно актуален для автомобилей с роботизированными трансмиссиями (SMT) .

Как бы, скорее всего, на автомобилях Toyota с SMT причина кроется в плохом контакте разъема TCM, ослабшей массе или отсутствии инициализации после замены компонентов . Чистка контактов, проверка массы и выполнение калибровки через Techstream решает проблему в 60% случаев и обходится в 500 – 6 000 рублей. Иначе, если эти проверки не помогли, проблема может быть в повреждении CAN-шины (обрыв/короткое замыкание) или в неисправном TCM/ECM (замена — 15 000 – 40 000 рублей) .

Начинайте диагностику с простого: проверьте клеммы АКБ и массу блоков управления. Затем — визуальный осмотр разъемов TCM и ECM на наличие коррозии . Выполните проверку CAN-шины мультиметром (сопротивление 60 Ом, напряжение около 2.5/1.5 В). Проверьте питание и массу TCM (падение напряжения менее 0.2 В). И только потом — калибровка системы, обновление прошивки, замена TCM или ремонт жгута.

Помните: игнорирование кода P0860 может привести к полной блокировке трансмиссии, остановке двигателя (Fail-Safe) и дорогостоящему ремонту . В 80% случаев проблема решается чисткой контактов (500 – 1 500 рублей), восстановлением массы (0 – 1 000 рублей) или калибровкой системы (3 000 – 6 000 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных.
