P0833 Ошибка: цепь концевика педали сцепления B - решение

[morskoj]

Код неисправности P0833: Полное техническое руководство по цепи выключателя педали сцепления B

Ошибка DTC P0833 (также известная как p0833 ошибка, P0833 Clutch pedal position (CPP) switch B - circuit malfunction или P0833 Clutch Position Switch B Circuit Malfunction) указывает на неисправность в электрической цепи второго выключателя положения педали сцепления. Данный код встречается исключительно на автомобилях с механической коробкой передач и особенно актуален для владельцев Chevrolet Cobalt, Nissan, Ford, Lada Granta/Kalina и многих других марок .

Материал представляет собой техническое пособие для специалистов по ремонту электрооборудования, механиков и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

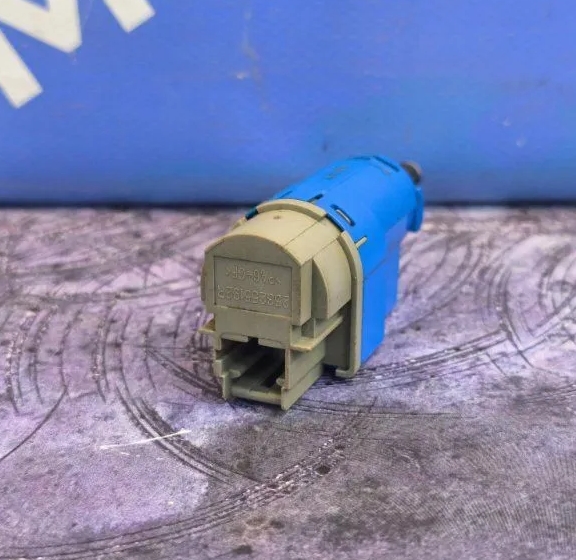

DTC P0833 ошибка error 錯誤


1. Причина возникновения ошибки P0833

С технической точки зрения, p0833 ошибка шевроле кобальт или аналогичный код на других автомобилях фиксируется, когда блок управления двигателем (PCM/ECM) не обнаруживает ожидаемого изменения сигнала от выключателя положения педали сцепления "B" (Clutch Pedal Position Switch B) при нажатии или отпускании педали .

В автомобилях с механической коробкой передач часто устанавливается два выключателя педали сцепления :

• - Нижний выключатель (Clutch Start Switch): Отвечает за разрешение запуска двигателя. Замыкается при полном нажатии педали сцепления. Этот выключатель НЕ связан с кодом P0833 .

• - Верхний выключатель (Clutch Pedal Position Switch / Cruise Control Release Switch): Отслеживает положение педали сцепления для системы круиз-контроля и управления оборотами двигателя при переключении передач. Именно этот выключатель генерирует ошибку P0833 .

Условия возникновения кода P0833 (согласно технической документации)

Согласно мануалам General Motors и Ford, код DTC P0833 устанавливается при следующих условиях :

• - Условие 1: Скорость автомобиля изменяется от 0 до 38 км/ч (0-24 миль/ч) и обратно до 0 км/ч;

• - Условие 2: Такое изменение скорости происходит 7 раз подряд (или большое количество переключений передач);

• - Условие 3: За все это время PCM не обнаружил ни одного изменения состояния выключателя педали сцепления (ни нажатия, ни отпускания) .

Иначе, это означает, что блок управления "видит", что машина движется и передачи переключаются, но сигнал с выключателя сцепления остается неизменным — как будто водитель никогда не выжимает педаль.

Основные причины возникновения кода P0833

• - Неисправность самого выключателя педали сцепления (самая частая причина):
  • - Износ или окисление контактной группы внутри микровыключателя ;
  • - Залипание контактов в разомкнутом или замкнутом положении;
  • - Механическое разрушение корпуса или штока выключателя .

• - Нарушение регулировки выключателя (особенно на Chevrolet Corvette и Cobalt):
  • - Выключатель расположен слишком далеко от педали и не срабатывает при ее отпускании;
  • - Выключатель расположен слишком близко и постоянно находится в нажатом состоянии .

• - Проблемы с проводкой и разъемами:
  • - Обрыв или короткое замыкание в сигнальной цепи ;
  • - Коррозия или окисление контактов в разъеме выключателя (особенно актуально для Nissan) ;
  • - Повреждение изоляции проводов (перетирание о кронштейн педали) .

• - Проблемы с блоком управления (PCM):
  • - Внутренняя неисправность блока (встречается крайне редко) ;
  • - Ошибка прошивки (на ранних версиях ПО некоторых автомобилей).

• - Особые случаи (Chevrolet Cobalt / Lada):
  • - Износ втулки педали сцепления — педаль получает люфт и не до конца возвращается в исходное положение, из-за чего выключатель не срабатывает ;
  • - Установка некачественного датчика — на Lada Granta и Kalina рекомендуется устанавливать оригинальные французские датчики вместо китайских аналогов .

Пример из жизни (Chevrolet Cobalt, 2014 г.в.): Владелец на Drive2 жаловался, что при переключении передач обороты скакали до 2500-2900 об/мин. Диагностика показала p0833 ошибка шевроле кобальт. Датчик сцепления меняли дважды, но проблема возвращалась. В итоге при детальном осмотре выяснилось, что втулка, держащая педаль сцепления, сместилась, из-за чего педаль не до конца возвращалась в исходное положение. После замены втулки и датчика обороты вернулись в норму .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ответ на этот вопрос зависит от того, как именно проявляет себя неисправность и влияет ли она на безопасность запуска двигателя.

Код P0833 может представлять серьезную угрозу безопасности, особенно если двигатель запускается без нажатия педали сцепления .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, двигатель запускается только при нажатой педали, нет рывков, круиз-контроль не работает	Движение разрешено. Можно доехать до сервиса своим ходом (не более 100-200 км)
При переключении передач обороты двигателя "подскакивают" до 2500-3000 об/мин (особенно на Chevrolet Cobalt и Lada)	Движение разрешено, но дискомфортно и экономически невыгодно (повышенный расход топлива). Планируйте ремонт в ближайшие дни
Двигатель запускается без нажатия педали сцепления (на нейтрали или на передаче)	Эвакуация необходима! Это крайне опасно — автомобиль может резко дернуться вперед, если включена передача
Двигатель вообще не запускается (система безопасности блокирует стартер)	Эвакуация необходима или ремонт на месте

Пример из жизни (Nissan NV200, 2016 г.в.): Владелец обратился в сервис с жалобой на горящий "Check Engine". Сканер показал код P0833-00. При проверке параметров в режиме live data было обнаружено, что сигнал с выключателя сцепления не соответствует реальному положению педали. После проверки проводки и напряжения было установлено, что сам выключатель неисправен. Замена выключателя решила проблему. Водитель продолжал движение своим ходом до сервиса .

Как бы, скорее всего, если ошибка появилась и двигатель запускается нормально (только при нажатой педали), можно смело ехать в сервис своим ходом. Иначе, при появлении возможности запуска двигателя без нажатия педали сцепления — немедленная эвакуация .

Игнорировать ошибку не стоит. На Chevrolet Cobalt и Lada p0833 ошибка со временем приводит к:

• - Постоянным "подхватам" оборотов при переключении передач;

• - Невозможности запуска в самый неподходящий момент;

• - Риску ДТП из-за случайного запуска на передаче;

• - Отключению системы круиз-контроля (если установлена) .

3. Как исправить ошибку P0833: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать "наугад", можно заменить исправный выключатель, а проблема окажется в нарушении регулировки или изношенной втулке педали.

Шаг 0. Предварительная проверка сканером (Data Stream)

Подключите диагностический сканер. Зайдите в блок PCM/ECM в раздел Data Stream / Data List. Найдите параметры, отвечающие за выключатели педали сцепления:

• - CPP_TOP (Clutch Pedal Position Top — верхний выключатель, он же Cruise Control Release Switch);

• - CPP_BOT (Clutch Pedal Position Bottom — нижний выключатель, он же Clutch Start Switch) .

Нажимайте и отпускайте педаль сцепления. Показания должны меняться:

• - При отпущенной педали: CPP_TOP = замкнут (Closed/1), CPP_BOT = разомкнут (Open/0);

• - При нажатой педали: CPP_TOP = разомкнут (Open/0), CPP_BOT = замкнут (Closed/1) .

Если параметр CPP_TOP не меняется — проблема в верхнем выключателе (именно он отвечает за код P0833). Если не меняется CPP_BOT — проблема в нижнем выключателе (это другой код).

Шаг 1. Визуальный осмотр выключателя и педального узла (критически важно для Cobalt!)

Выключатель педали сцепления "B" (верхний) расположен в салоне автомобиля, на кронштейне педали сцепления, в верхней части.

Осмотрите:

• - Целостность проводов — нет ли перетирания, обрывов, оплавления изоляции ;

• - Состояние разъема — нет ли коррозии, окислов, влаги, ослабших фиксаторов ;

• - Механическое состояние выключателя — не сломан ли корпус, не заедает ли шток;

• - Состояние втулки педали сцепления — на Chevrolet Cobalt и Lada частая проблема: втулка изнашивается или смещается, педаль получает люфт и не доходит до выключателя ;

• - Регулировку положения выключателя — при отпущенной педали шток выключателя должен быть полностью утоплен (для нормально замкнутого контакта).

Шаг 2. Проверка выключателя мультиметром (компонентный тест)

Отключите разъем выключателя. Установите мультиметр в режим измерения сопротивления (Ом).

Согласно мануалу General Motors :

• - Выключатель сцепления "B" (Clutch Pedal Switch 2 Circuit) является нормально замкнутым (Normally Closed).

• - При отпущенной педали сцепления (шток выключателя утоплен): измерьте сопротивление между контактами 1 и 2. Оно должно быть менее 1-2 Ом (цепь замкнута).

• - При нажатой педали сцепления (шток выключателя отпущен): сопротивление должно быть бесконечным (OL) (цепь разомкнута).

Если выключатель не соответствует этим параметрам — замените его. Стоимость нового выключателя для Chevrolet Cobalt — 500-1500 рублей, для иномарок — от 1000 до 3500 рублей.

Шаг 3. Проверка цепи питания выключателя (напряжение B+)

Согласно мануалу General Motors :

• - Напряжение питания B+ подается на выключатель сцепления через предохранитель "Clutch/Brake Fuse" (или аналогичный).

• - Отключите разъем выключателя. Включите зажигание. Измерьте напряжение между контактом питания выключателя и массой кузова. Должно быть B+ (напряжение бортовой сети, 12-14 В).

Если питание отсутствует:

• - Проверьте предохранитель "Clutch/Brake Fuse" — возможно, он перегорел ;

• - Проверьте цепь от предохранителя до разъема выключателя на обрыв;

• - Если предохранитель перегорает снова — ищите короткое замыкание на массу в цепи .

Шаг 4. Проверка сигнальной цепи до PCM

Согласно мануалу General Motors :

• - Отключите разъем выключателя. Отключите разъем PCM (предварительно сбросьте статическое электричество, отключив клемму АКБ).

• - Измерьте сопротивление между сигнальным контактом разъема выключателя (со стороны жгута) и соответствующим контактом на разъеме PCM. Сопротивление должно быть менее 5 Ом. Если больше — обрыв в сигнальном проводе.

• - Проверьте, нет ли короткого замыкания сигнального провода на массу или на питание. Сопротивление между сигнальным проводом и массой должно быть бесконечным .

Шаг 5. Проверка jumper wire (проводом-перемычкой)

Согласно процедуре из мануала General Motors и опыта диагностики Nissan :

• - Отключите разъем выключателя.

• - Возьмите провод-перемычку с предохранителем (fused jumper wire) на 10-15 А.

• - Подключите перемычку к контактам 1 и 2 разъема жгута (со стороны проводки).

• - Подключите сканер и наблюдайте за параметром Clutch Pedal Switch в режиме Data Stream.

• - Подключайте и отключайте перемычку — состояние параметра должно меняться с "Closed" на "Open" и обратно.

Если параметр меняется — проводка и PCM исправны, проблема в выключателе . Если не меняется — проблема в проводке или PCM.

Шаг 6. Регулировка выключателя (особенно для Chevrolet Corvette и Cobalt)

Согласно техническому бюллетеню GM 05-08-68-001B :

• - Неправильная регулировка выключателя сцепления — частая причина кода P0833 на Chevrolet Corvette с 6-ступенчатой МКПП.

• - Процедура регулировки: Отрегулируйте положение верхнего выключателя (Clutch Pedal Position Switch / Cruise Control Release Switch) так, чтобы он срабатывал при отпускании педали.

• - После регулировки зафиксируйте жгут проводов пластиковой стяжкой или изолентой, чтобы выключатель не поворачивался и не сбивался с регулировки .

Шаг 7. Особые случаи: Chevrolet Cobalt и Lada (проверка втулки педали)

На Chevrolet Cobalt, Lada Granta и Kalina частая причина ошибки P0833 — износ или смещение втулки педали сцепления .

• - Осмотрите пластиковую втулку, в которой вращается ось педали сцепления.

• - Если втулка изношена или смещена — педаль получает люфт и не доходит до выключателя при отпускании.

• - Решение: Замена втулки (стоимость — 200-500 рублей) и, при необходимости, замена выключателя .

Шаг 8. Проверка и обновление прошивки PCM (редко)

Если все проверки пройдены, выключатель исправен, проводка в порядке, регулировка верна, а ошибка возвращается — возможно, проблема в программном обеспечении PCM. Обратитесь к официальному дилеру для проверки и обновления прошивки до последней версии.

Шаг 9. Замена PCM (крайний случай)

Согласно мануалу Ford и General Motors , если все вышеперечисленные проверки пройдены, а ошибка сохраняется — неисправен сам блок управления двигателем (PCM). Важно: перед заменой PCM убедитесь, что проблема не вызвана ошибками водителя ("езда с ногой на педали сцепления") .

Стоимость нового PCM для Chevrolet Cobalt — 15 000 – 25 000 рублей, для иномарок — от 30 000 до 80 000 рублей.

Стоимость работ по устранению DTC P0833 в РФ

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой Data Stream и PIDs	1 000 – 2 500
Замена выключателя педали сцепления "B" (работа без учета детали) на Cobalt/Lada	500 – 1 500
Замена выключателя на иномарке (Nissan, Ford, Chevrolet Corvette)	1 500 – 3 500
Регулировка выключателя с фиксацией жгута	500 – 1 500
Замена втулки педали сцепления (Chevrolet Cobalt)	1 000 – 2 500 (с учетом детали)
Поиск и устранение обрыва/короткого замыкания в жгуте (1 час работы)	1 500 – 3 000
Замена PCM с программированием	5 000 – 10 000 (работа) + стоимость блока

Реальные отзывы и примеры из практики

• - Chevrolet Cobalt 2014, 1.5 л, МКПП. Владелец на Drive2: "В середине осени заметил — при переключении передач обороты скакали до 2.3-2.9. Диагностика показала ошибку P0833 — датчик сцепления. Менял датчик дважды — ошибка возвращалась. В итоге при замене датчика заметил, что втулка, которая держит педаль, не на месте, и из-за этого педаль не до конца стояла в своем месте. После замены датчика и втулки обороты держатся как с завода" .

• - Nissan NV200 2016, 1.5 дизель, МКПП. Сервисный случай: "Жалоба — горит Check Engine. Сканер показал P0833-00. Проверили live data — параметр выключателя сцепления не соответствовал положению педали. Проводка в порядке, напряжение есть. Замена выключателя — проблема решена" .

• - Lada Granta / Kalina. Отзыв владельца: "Прогазовка во время переключения передач — это датчик выключателя педали сцепления. На Гранте и Весте это проблема проблемная, потому что ставят китайские датчики. Меняйте их на оригинальные французские — и забудете о проблеме" .

• - Chevrolet Corvette 2005-2007, 6-ступенчатая МКПП. Технический бюллетень GM: "Жалоба — MIL горит, круиз-контроль не работает. Сканер показывает P0833. Причина — неправильно отрегулирован верхний выключатель сцепления. После регулировки и фиксации жгута проблема устранена" .

• - Ford Fiesta 2012, МКПП. Процедура диагностики: "Проверьте PIDs CPP_TOP и CPP_BOT сканером. Если CPP_TOP не меняется — проверьте выключатель и цепь. Если выключатель исправен — проблема в PCM" .

Распространенные ошибки при диагностике P0833

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0833:

• - Замена стартера или его реле без проверки выключателя сцепления — бессмысленно и дорого;

• - Игнорирование механической части — на Cobalt проблема часто в изношенной втулке педали, а не в выключателе ;

• - Неправильная регулировка выключателя после замены — выключатель должен срабатывать строго в определенном положении педали;

• - Использование некачественных аналогов выключателя — дешевые китайские датчики быстро выходят из строя ;

• - Замена PCM без проверки проводки и выключателя — крайне дорогая ошибка;

• - Игнорирование "привычек водителя" — если водитель держит ногу на педали сцепления, PCM может ложно фиксировать ошибку .

Заключение для технических специалистов

DTC P0833 — это код неисправности цепи верхнего выключателя педали сцепления (Clutch Pedal Switch B / Cruise Control Release Switch), который указывает на то, что PCM не видит изменения состояния выключателя при нажатии или отпускании педали. В большинстве случаев автомобиль может продолжать движение своим ходом, но при появлении возможности запуска двигателя без нажатия педали сцепления требуется немедленная эвакуация .

Как бы, скорее всего, на автомобилях Chevrolet Cobalt и Lada причина кроется в изношенной втулке педали сцепления или в некачественном китайском датчике . Иначе, на иномарках (Nissan, Ford, Chevrolet Corvette) проблема чаще в неисправном выключателе или нарушении его регулировки .

Начинайте диагностику с простого: подключите сканер и проверьте изменение параметров CPP_TOP и CPP_BOT при нажатии/отпускании педали. Затем — визуальный осмотр втулки педали (для Cobalt) и состояния разъема. Проверьте наличие напряжения B+ на выключателе. Используйте провод-перемычку с предохранителем для проверки цепи. И только потом — замена выключателя или ремонт проводки.

Помните: p0833 ошибка шевроле кобальт часто лечится заменой втулки педали за 500 рублей, а не дорогостоящим ремонтом электроники. Не спешите менять PCM — в 95% случаев проблема решается заменой выключателя, его регулировкой или ремонтом механической части педального узла.
