Датчик положения дроссельной заслонки (ДПДЗ)

Датчик положения дроссельной заслонки (ДПДЗ) — это небольшой, но критически важный компонент в системе управления современного инжекторного двигателя. Его главная задача — сообщать электронному блоку управления (ЭБУ) о том, на какой угол открыта дроссельная заслонка, чтобы компьютер мог оптимально рассчитать количество топлива и момент зажигания.

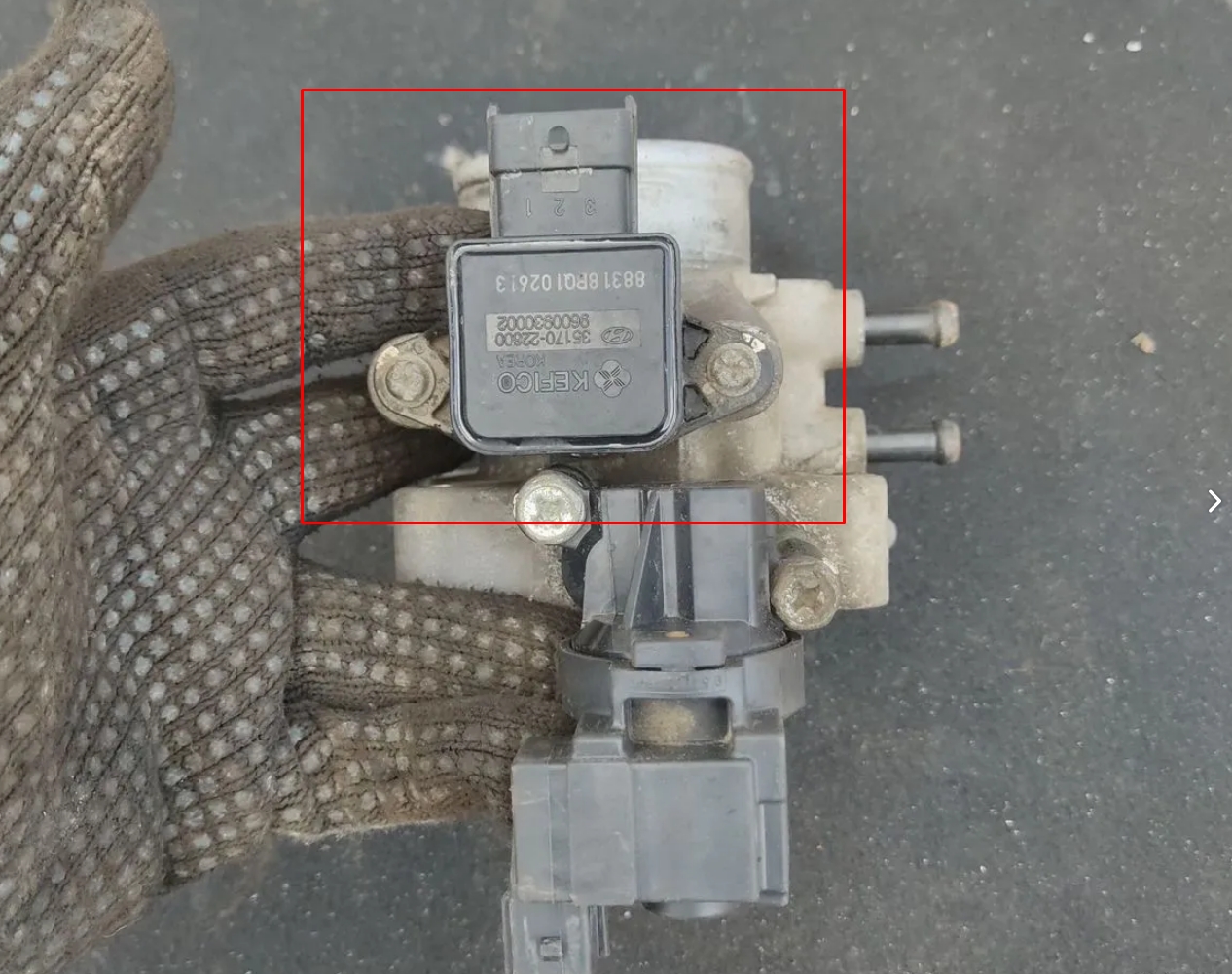

: Датчик положения дроссельной заслонки (ДПДЗ); Screenshot_10.jpg (651.25 КБ) 1033 просмотра

Где находится датчик и как он работает?

Местоположение: Датчик установлен на корпусе дроссельного узла и механически соединен с осью поворота дроссельной заслонки. Найти его просто: проследите за тросом педали акселератора до дроссельной заслонки — на ее корпусе вы увидите пластиковую деталь с электрическим разъемом.

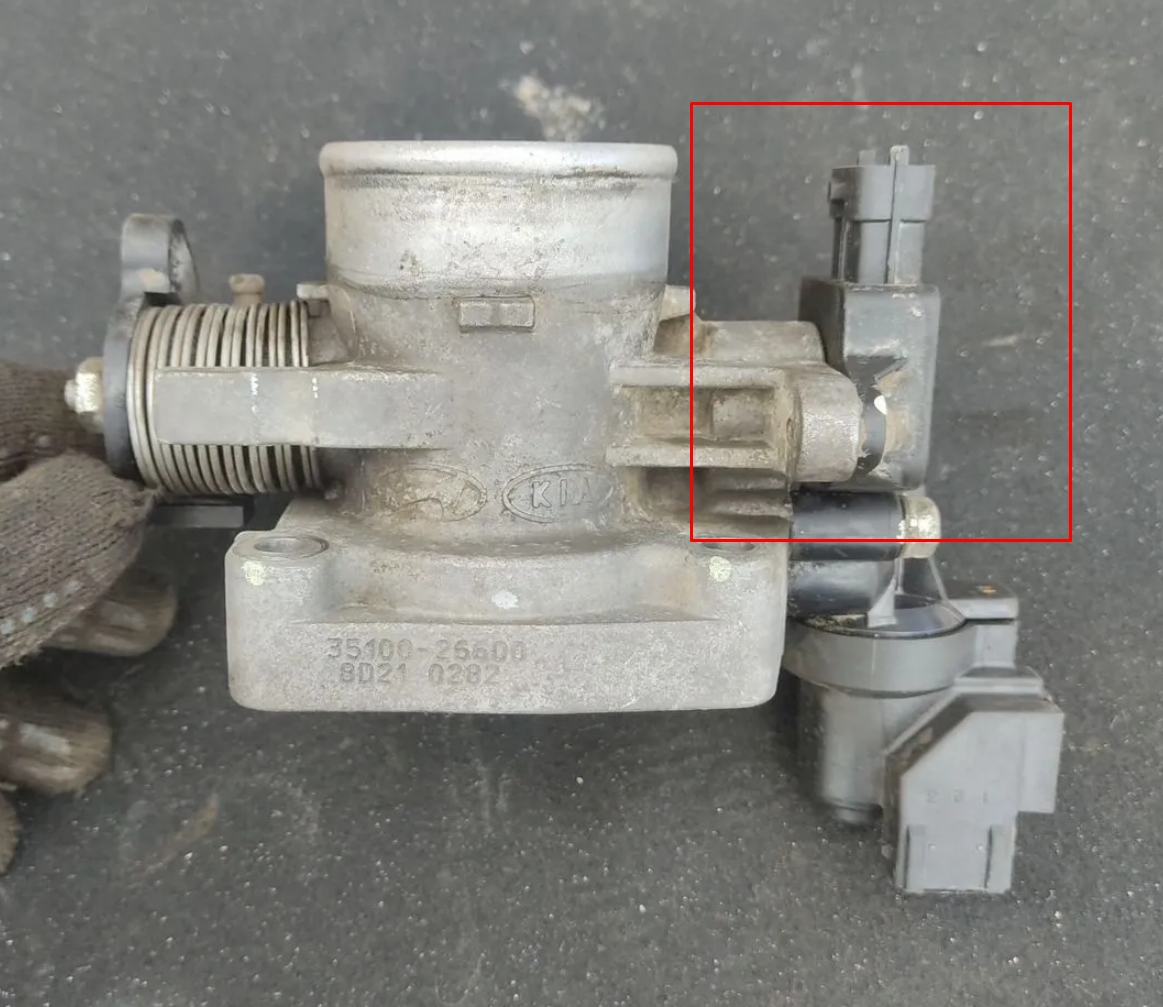

: где находится датчик положения дроссельной заслонки; Screenshot_9.jpg (542.63 КБ) 1033 просмотра

Принцип работы: Подавляющее большинство ДПДЗ — это потенциометры (переменные резисторы).

На один его конец ЭБУ подает опорное напряжение (5 В).

С подвижного контакта (ползунка), связанного с осью заслонки, снимается сигнальное напряжение.

Когда вы нажимаете на педаль газа, заслонка открывается, ползунок перемещается по резистивной дорожке, и выходное напряжение изменяется.

Напряжение исправного датчика:

Закрытая заслонка (холостой ход): 0.45 – 0.55 В

Полностью открытая заслонка (WOT): 4.3 – 4.8 В

ЭБУ использует эти данные не только для управления топливоподачей, но и для работы АКПП (точки переключения передач), отключения компрессора кондиционера при резком ускорении и активации режима продувки двигателя при затоплении.

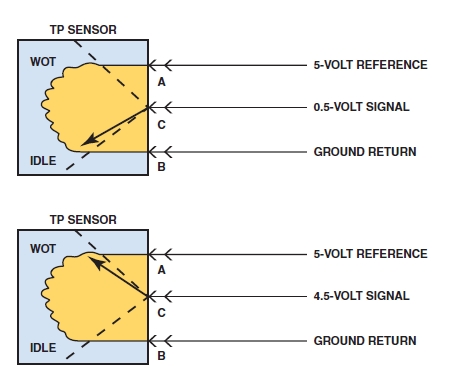

: Принцип работы ДПДЗ; Screenshot_12.jpg (62.03 КБ) 1032 просмотра

Признаки неисправности ДПДЗ

Симптомы выхода датчика из строя могут быть похожи на другие проблемы (например, с датчиком массового расхода воздуха), но наиболее характерны следующие:

1. Неустойчивый холостой ход: Обороты «плавают», двигатель может глохнуть на холостом ходу.

2. Провалы и рывки при разгоне: Автомобиль дергается при плавном или резком нажатии на педаль газа.

3. Потеря динамики и мощности: Двигатель плохо тянет, не развивает полную мощность.

4. Повышенный расход топлива.

5. Затрудненный пуск двигателя.

6. Рывки и подергивания при постоянной скорости.

7. Загорается контрольная лампа «Check Engine» с ошибками, например:
- P0120, P0121, P0122, P0123, P0124 — неисправность цепи ДПДЗ.
- P2135 — несоответствие показаний двух датчиков в электронной педали акселератора.

Как проверить датчик положения дроссельной заслонки

Существует несколько надежных способов диагностики.

1. Проверка мультиметром

Это самый точный метод для классического потенциометрического датчика.
Что понадобится: Цифровой мультиметр, булавки или тонкие провода для «обратного прокалывания» разъема.
Порядок действий:
1. Найдите распиновку: Определите, какой провод является «массой», «опорным +5 В» и «сигнальным». Для ВАЗ 2110, 2114, Приоры, Калины это часто: *1 — "масса", 2 — "питание +5В", 3 — "сигнал"*.
2. Проверка питания: Включите зажигание. Подключите черный щуп к «массе», а красным проверьте напряжение на проводе питания. Должно быть ~5 В .
3. Проверка сигнала: Подключите красный щуп к сигнальному проводу, черный — к массе. Включите зажигание.

При закрытой заслонке напряжение должно быть ~0.5 В.

Плавно открывайте заслонку вручную или нажимая педаль газа. Напряжение должно равномерно возрастать до ~4.5 В.

Любые провалы, скачки или отсутствие сигнала говорят о неисправности датчика.

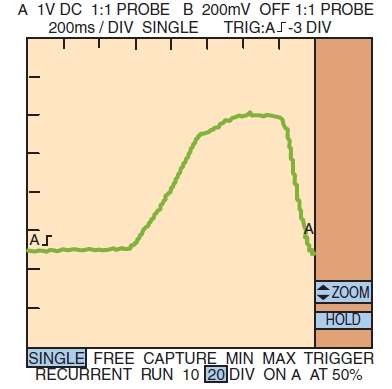

: Форма сигнала с датчика положения дроссельной заслонки; Screenshot_6.jpg (64.78 КБ) 1032 просмотра

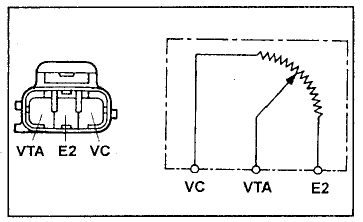

: Типовая распиновка датчика положения дроссельной заслонки; Screenshot_15.jpg (38.47 КБ) 1032 просмотра

Типовая схема подключения датчика дроссельной заслонки

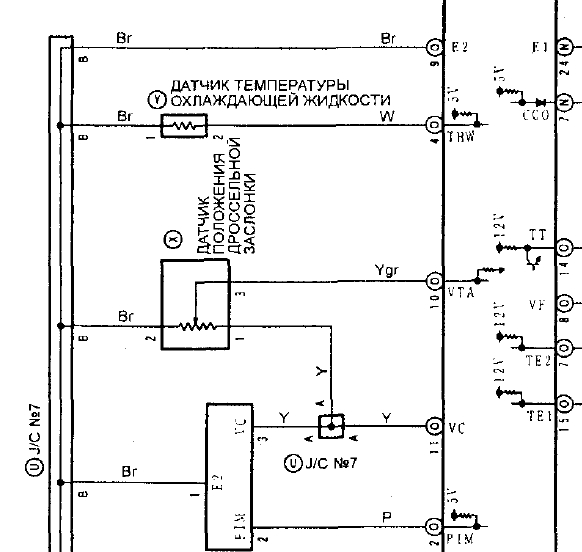

: Типовая схема подключения датчика дроссельной заслонки; Screenshot_16.jpg (117.09 КБ) 1029 просмотров

2. Проверка с помощью диагностического сканера

Подключите сканер (например, ELM327 с приложением) и посмотрите на параметр «Положение дроссельной заслонки» или «Напряжение ДПДЗ» в реальном времени. Плавно нажимайте педаль газа и следите, чтобы показания менялись без рывков.

Замена и регулировка ДПДЗ

Замена на большинстве автомобилей (ВАЗ, Шевроле Нива, Рено Логан, Форд Фокус) не представляет сложности:
1. Отсоедините минусовую клемму АКБ.
2. Отсоедините электрический разъем от датчика.
3. Выкрутите два крепежных винта.
4. Снимите старый датчик и установите новый.
5. На некоторых моделях (например, старые ВАЗы) после установки может потребоваться регулировка .
Регулировка ДПДЗ (на примере ВАЗ):
1. Ослабьте крепежные винты датчика.
2. Подключите мультиметр к сигнальному выводу и «массе».
3. Включите зажигание.
4. Поворачивайте корпус датчика до тех пор, пока напряжение на закрытой заслонке не будет в пределах 0.45 – 0.55 В .
5. Затяните винты, не сдвигая датчик.
Важно: На многих современных автомобилях (например, Toyota, Nissan, Ford Focus 2+) используется бесконтактный ДПДЗ (на эффекте Холла). Он не регулируется и служит дольше, но его проверка сложнее и требует осциллографа.

Заключение

Датчик положения дроссельной заслонки — ключевой элемент для стабильной работы двигателя. Его неисправность сразу отражается на поведении автомобиля. К счастью, проверка и замена в большинстве случаев не требуют специального оборудования и могут быть выполнены самостоятельно в гаражных условиях. Регулярная диагностика и использование качественных запчастей помогут избежать проблем на дороге.

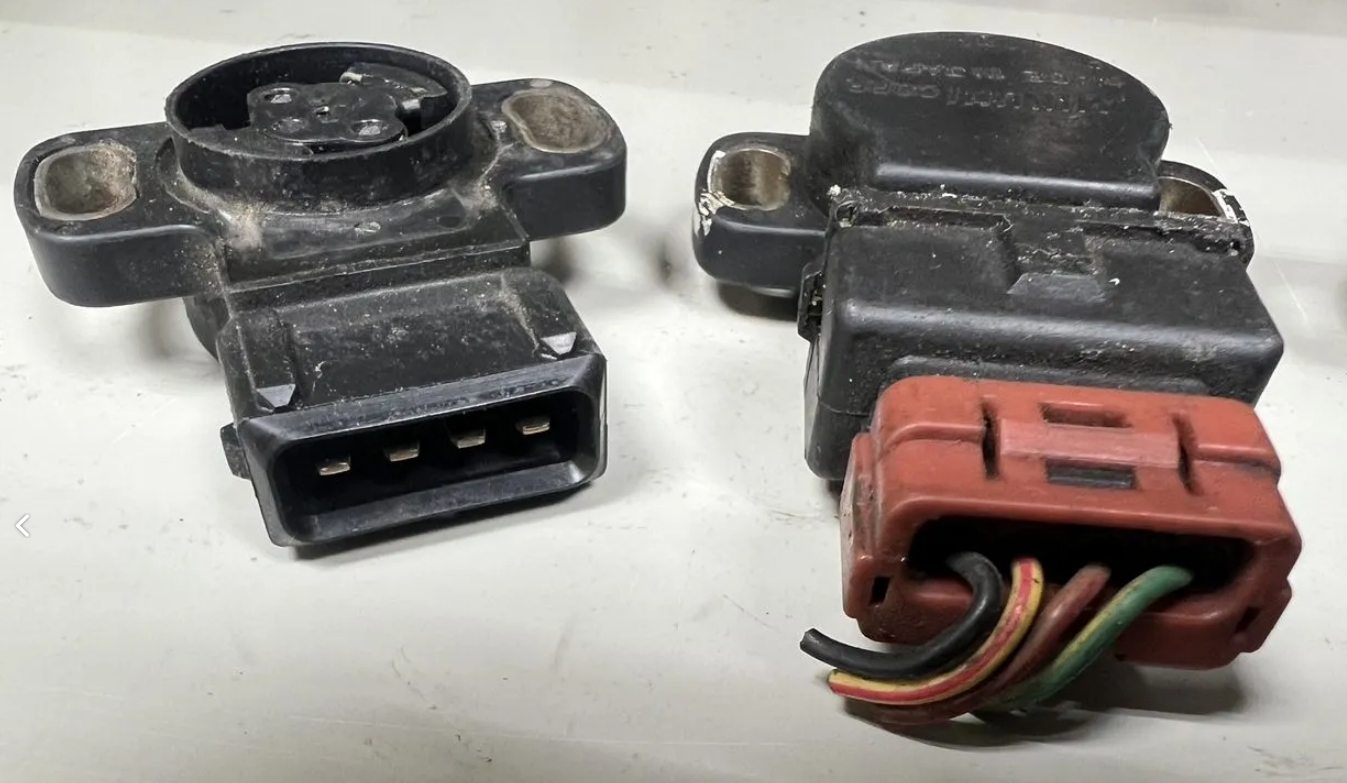

: Датчик положения дроссельной заслонки (ДПДЗ): Полный гид по устройству, проверке и замене; Screenshot_14.jpg (458.59 КБ) 1027 просмотров
