P0480: Диагностика и устранение неисправности цепи управления вентилятором охлаждения

Код неисправности P0480 является распространенной проблемой в автомобилях самых разных марок, от ВАЗ и Ford до Opel и Audi. Данный диагностический код указывает на сбой в работе электрической цепи управления первым (основным) вентилятором системы охлаждения. Игнорирование этой ошибки может привести к перегреву двигателя и серьезным последствиям, поэтому диагностику и ремонт необходимо проводить оперативно и грамотно.

: Beнтилятoр радиатoрa Fоrd Galaхy 2006-2010 QXWA, QХWВ, QХWC 2 Артикул запчасти: 20521507.; Screenshot_1.jpg (316.89 КБ) 557 просмотров

Что означает код P0480?

P0480 расшифровывается как "Неисправность электрической цепи электродвигателя вентилятора 1 системы охлаждения". В более узкой трактовке, особенно для автомобилей Ford, VW или Opel, это может звучать как "Неисправность цепи управления реле вентилятора". Блок управления двигателем (ЭБУ) фиксирует этот код, когда обнаруживает несоответствие между ожидаемым и фактическим значением электрического сигнала в цепи, отвечающей за включение и выключение основного вентилятора радиатора.

Причины возникновения ошибки P0480

Источник проблемы может находиться в любой части цепи управления. Как бы то ни было, поиск следует вести системно, от простого к сложному.

1. Неисправное реле вентилятора. Это наиболее частая причина. Контакты реле могут подгореть, либо катушка внутри перестает функционировать. Для проверки реле его, иначе, можно заменить на заведомо исправное.

2. Обрыв или короткое замыкание в проводке. Провода, идущие к реле, предохранителям, блоку управления и самому вентилятору, подвержены вибрациям, высоким температурам и воздействию реагентов. Часто повреждается изоляция, обрываются контакты в разъемах.

3. Вышедший из строя предохранитель. Цепь управления вентилятором защищена одним или несколькими предохранителями. Их необходимо проверить в первую очередь. Например, на Ford Focus 2 или ВАЗ 2114 стоит отдельный мощный предохранитель в монтажном блоке под капотом.

4. Неисправность самого электродвигателя вентилятора. Щетки двигателя изнашиваются, коллектор подгорает, либо происходит межвитковое замыкание обмотки. Мотор может заклинить, что приведет к резкому росту тока в цепи и срабатыванию защиты.

5. Проблемы с блоком управления двигателем (ЭБУ). Наиболее редкая, но самая дорогостоящая причина. Выход из строя драйвера управления реле внутри ЭБУ, скорее всего, потребует ремонта или замены самого блока.

Практические примеры и особенности на разных автомобилях

Опыт автомастерских показывает, что проявление кода P0480 часто имеет "породные" особенности.

P0480 на Ford Focus 2, Ford Kuga: Владельцы Форд Фокус 2 часто сталкиваются с этой ошибкой из-за отказа реле вентилятора, расположенного в монтажном блоке под капотом. На Ford Kuga дополнительной причиной может стать окисление контактов в главном разъеме жгута проводки, идущего к вентилятору.

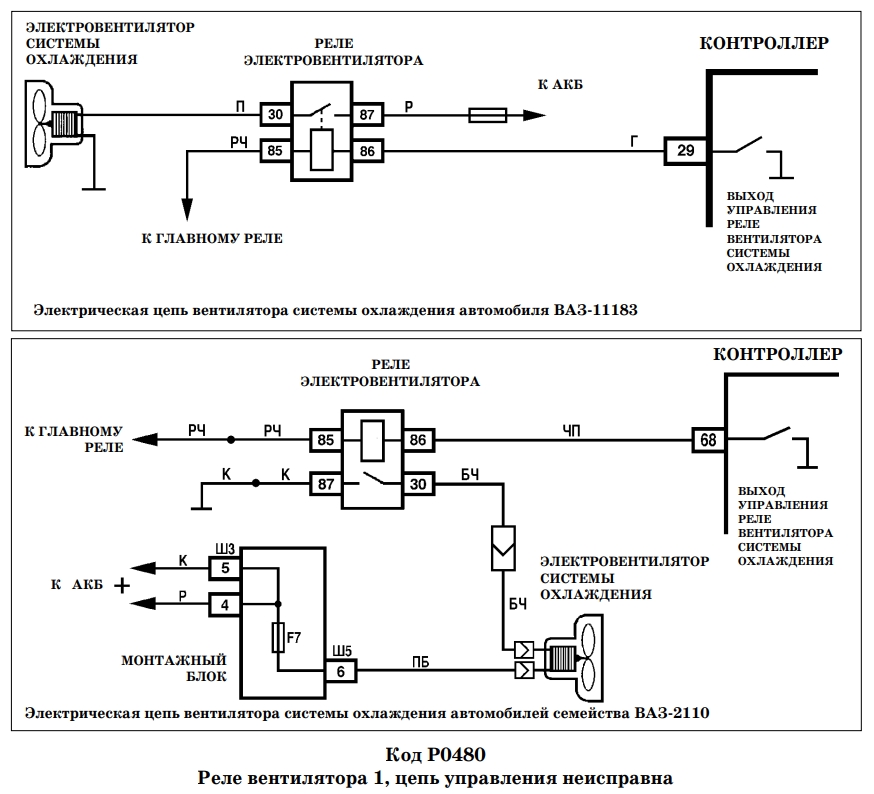

P0480 на ВАЗ (Лада Веста, Гранта, Приора, 2114): На автомобилях семейства ВАЗ, таких как Лада Веста или 2114, частой причиной является не сам вентилятор, а "пробой" на массу силового транзистора, расположенного на корпусе вентилятора. Этот транзистор и есть тот самый "реле", о котором говорит код. Его замена часто решает проблему. На Приоре и Калине стоит обратить внимание на колодку подключения вентилятора – она часто переламывается.

P0480 на Opel (Corsa D, Astra H): У Опель Корса Д с двигателем 1.4 A14XER, как и у многих других моделей Opel, блок управления очень чувствителен к сопротивлению в цепи. Даже незначительное окисление контактов в разъемах или подгорание контактов реле может сразу же вызвать зажигание лампы Check Engine.

P0480 на VW, Audi, Peugeot, Citroen: Для концерна VAG (VW, Audi) и для Peugeot/Citroen характерны сложные цепи управления, где вентилятор может работать на нескольких скоростях. Здесь важно проверять не только реле, но и дополнительные резисторы, которые регулируют скорость вращения. На Пежо Боксер часто "умирает" сам мотор вентилятора.

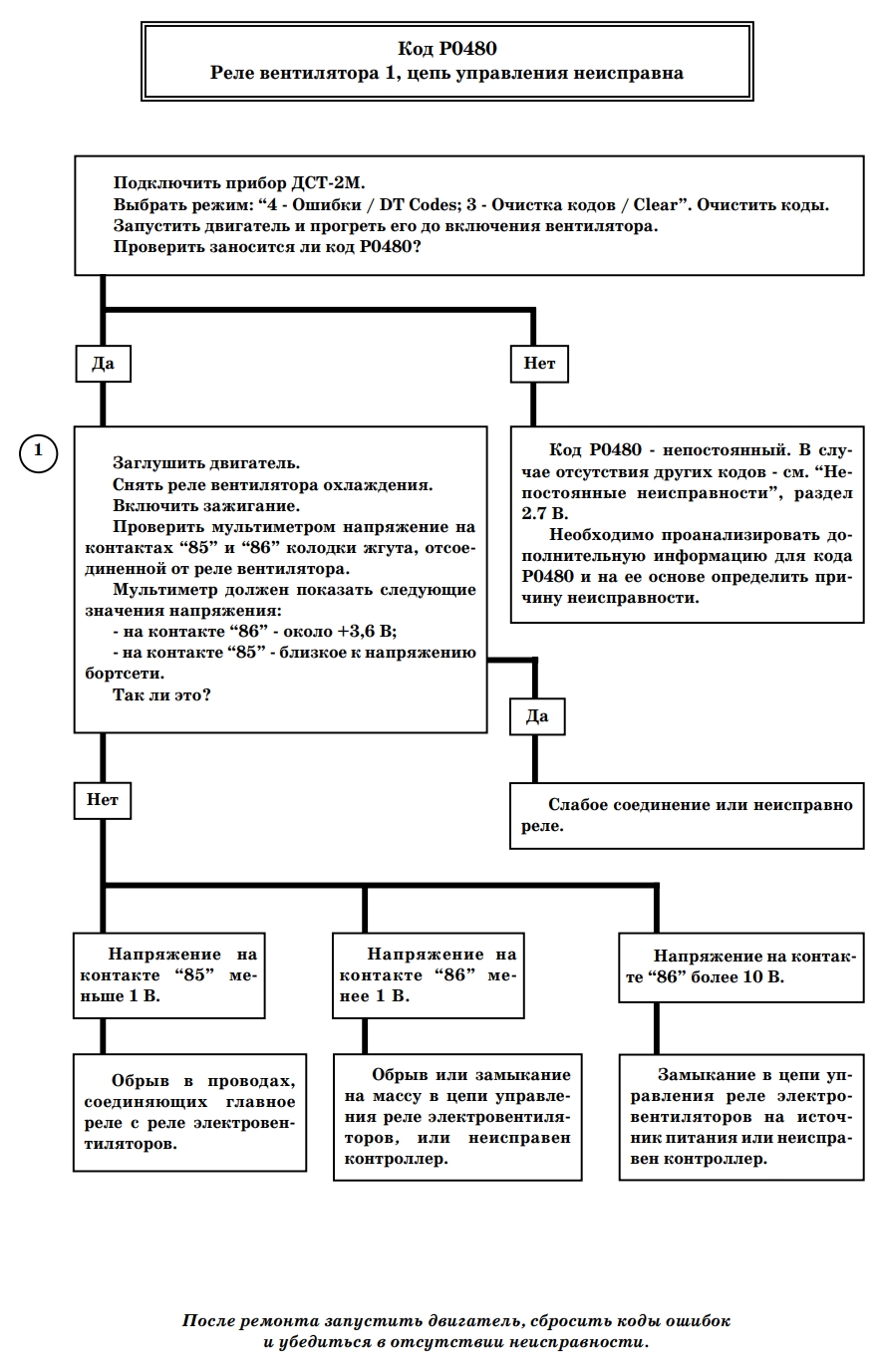

Пошаговая инструкция по диагностике и ремонту

Диагностику следует проводить в строгой последовательности, используя мультиметр.

1. Визуальный осмотр и проверка предохранителей. Откройте монтажный блок и найдите предохранитель, отвечающий за цепь вентилятора (номера указаны в руководстве по эксплуатации). Проверьте его целостность. Осмотрите реле вентилятора на предмет подтеков, вздутий корпуса.

2. Проверка работы вентилятора принудительно. Снимите разъем с реле вентилятора и с помощью перемычки замкните контакты силовой цепи (30 и 87). Вентилятор должен заработать. Если он заработал – цепь мотора и предохранитель исправны, проблема в цепи управления (реле, проводка до ЭБУ, сам ЭБУ). Если нет – неисправность в силовой цепи (мотор, проводка к нему, предохранитель).

3. Диагностика реле. Установите реле на место. При включенном зажигании и прогретом двигателе (или при включенном кондиционере) послушайте, щелкает ли реле. Можно проверить наличие управляющего напряжения (+12В) на малом контакте реле (катушка) относительно массы в момент, когда ЭБУ пытается включить вентилятор. Если напряжение есть, а реле не щелкает – реле неисправно.

4. Прозвонка проводки. Если реле исправно и получает управляющий сигнал, но вентилятор не работает, необходимо прозвонить цепь от реле до электродвигателя на предмет обрыва. Также обязательно проверьте целостность "массы" вентилятора.

5. Проверка электродвигателя вентилятора. Подайте напрямую с аккумулятора на контакты мотора вентилятора. Исправный мотор должен плавно запуститься. Если он не вращается, гудит или вращается рывками – мотор подлежит замене.

6. Диагностика ЭБУ. Если все предыдущие шаги не выявили проблему, и при этом на реле не приходит управляющий сигнал от ЭБУ, высока вероятность неисправности самого блока управления. Для точного подтверждения требуется углубленная диагностика с помощью осциллографа и сканера.
