P0113 Ошибка - Высокий уровень сигнала в цепи датчика температуры воздуха на впуске
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Что означает ошибка P0113?
Код P0113 указывает на высокий уровень сигнала в цепи датчика температуры всасываемого воздуха (IAT). Этот датчик измеряет температуру воздуха, поступающего в двигатель, и передает данные в электронный блок управления (ЭБУ). Если сигнал от датчика выходит за допустимые пределы, ЭБУ фиксирует ошибку P0113 , что может привести к некорректной работе двигателя, повышенному расходу топлива и снижению мощности. Датчик температуры впускного воздуха может быть установлен как отдельным элементом в впускном тракте двигателя, так и быть встроен в датчик абсолютного давления (MAP), так и в датчик массового расхода воздуха (MAF).

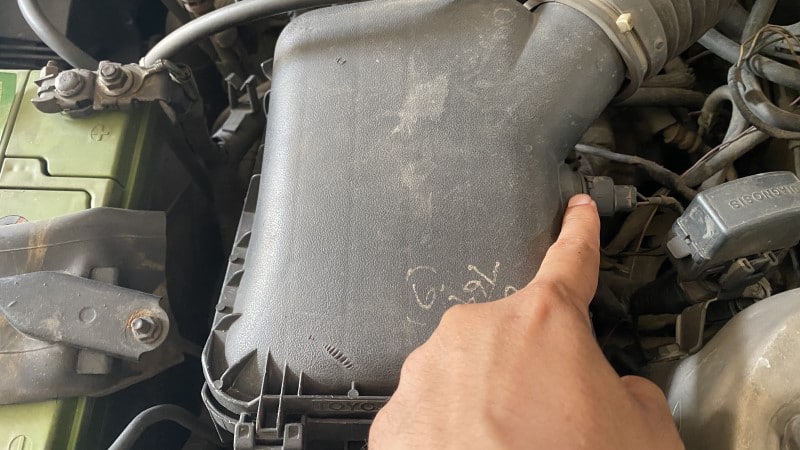

- Датчик температуры впускного воздуха
- Intake-Air-Temperature-Sensor-Symptoms.jpg (70.51 КБ) 1664 просмотра
Причины возникновения ошибки P0113
1. Неисправность датчика IAT
- - Внутреннее замыкание или обрыв термистора.
- - Загрязнение или механическое повреждение.
2. Проблемы с проводкой
- - Обрыв цепи или короткое замыкание на "+".
- - Окисление контактов в разъеме датчика или ЭБУ.
3. Неисправность ЭБУ (редко, но возможно)
- - Сбой в модуле управления двигателем (PCM).
4. Неправильная установка датчика
- - Датчик может быть установлен негерметично или поврежден при замене.
Симптомы ошибки P0113
- - Горит лампа Check Engine
- - Нестабильная работа двигателя (плавают обороты)
- - Повышенный расход топлива
- - Снижение мощности и динамики
- - Неправильные показания температуры на приборной панели
Диагностика и устранение ошибки P0113
1. Проверка датчика IAT
- - Отсоедините разъем датчика и измерьте сопротивление мультиметром.
- - Нормальные значения:
- - ~2–3 кОм при +20°C
- - ~200–400 Ом при +80°C
- - Если сопротивление близко к 0 Ом – датчик неисправен.
2. Проверка проводки
- - Проверьте целостность проводов между датчиком и ЭБУ.
- - Убедитесь, что нет короткого замыкания на "+" .
- - Очистите контакты от окислов.
3. Диагностика сканером OBD2
- - Считайте ошибки и проверьте реальные показания датчика IAT .
- - Если температура показывает -40°C или +150°C – датчик или цепь неисправны.
4. Замена датчика IAT
- - Если диагностика подтвердила неисправность, замените датчик.
Ошибка P0113 в разных автомобилях
| Марка | Особенности |
|---|---|
| P0113 ВАЗ (2114, Гранта, Приора, Калина) | Частая причина – окисление контактов или некачественные датчики. |
| P0113 Ford (Фокус, Фокус 2, Мондео, Транзит) | Проверьте разъем и проводку возле воздушного фильтра. |
| P0113 ошибка Honda | Может сопровождаться P0102 (датчик массового расхода воздуха). |
| P0113 Nissan | Часто связан с обрывом проводов. |
| P0113 Toyota | Проверьте сопротивление датчика и цепь питания. |
| P0113 Hyundai/Kia | Возможен сбой ЭБУ, требуется перепрошивка. |
| P0113 Mazda | Датчик может выходить из строя из-за перегрева. |
| P0113 Шевроле (Лачетти) | Проверьте герметичность впускного тракта. |
| P0113 Subaru | Часто связан с влагой в разъеме. |
| P0113 Opel | Требуется проверка контактов в фишке датчика. |
| P0113 VW | Может указывать на неисправность ДМРВ. |
| P0113 Mitsubishi | Проверьте сопротивление датчика на холодном двигателе. |
Заключение
Ошибка P0113 обычно связана с неисправностью датчика IAT или проблемами в его цепи. Для точной диагностики используйте мультиметр и сканер OBD2 . Если после замены датчика ошибка возвращается, проверьте проводку и ЭБУ .
Рекомендация: При замене датчика используйте оригинальные или качественные аналоги, чтобы избежать повторных ошибок.
Если проблема сохраняется – обратитесь к специалистам для углубленной диагностики!
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Проверка датчика температуры впускного воздуха
Проверка ДТВВ на двигателях 3S-FE Toyota-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Ошибка Р0113 ВАЗ: Цепь датчика температуры впускного воздуха, высокий уровень сигнала на двигателях LADA

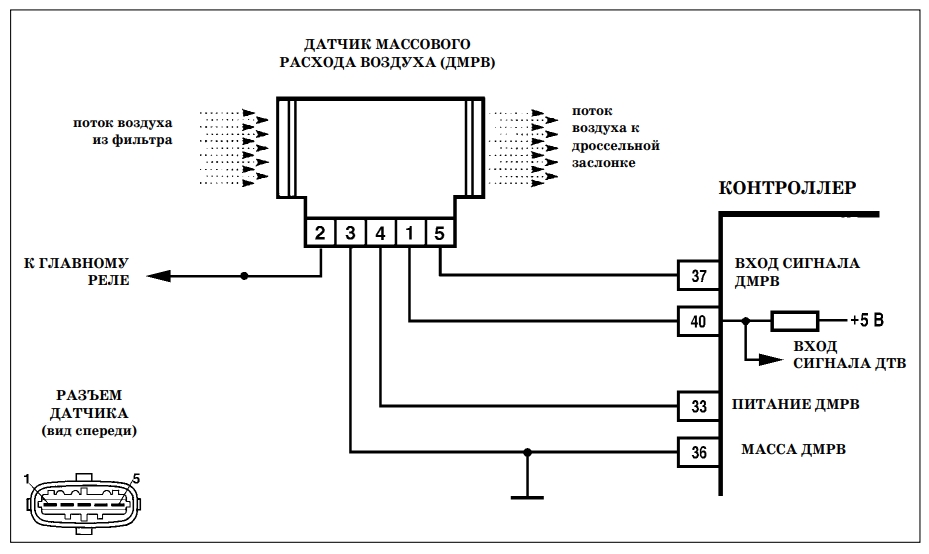

- Код Р0113
Цепь датчика температуры впускного воздуха, высокий уровень сигнала - DTC_P0113_VAZ_LADA_2.jpg (129.69 КБ) 851 просмотр
1. Физический смысл неисправности и условия ее регистрации
Датчик температуры впускного воздуха представляет собой полупроводниковый термистор с отрицательным температурным коэффициентом сопротивления. Чем выше нагрев чувствительного элемента, тем ниже его сопротивление и тем меньше напряжение в сигнальной цепи. Электронный блок управления ожидает увидеть на аналого-цифровом входе напряжение в строго определенном рабочем коридоре, соответствующем диапазону от экстремально низких зимних температур (порядка -40 °C) до температуры подкапотного пространства, разогретого в летней пробке. Когда напряжение превышает верхний предел, что эквивалентно бесконечно большому сопротивлению или обрыву, блок интерпретирует это как запредельный холод.1.1 Строгие условия занесения кода
Самодиагностика не паникует от единичного всплеска. Чтобы в памяти появилась ошибка Р0113 ВАЗ, должны одновременно сойтись несколько жестких тайм-аутов и статусных флагов:- Двигатель уже преодолел фазу пуска и проработал более 180 секунд. Это отсекает переходные процессы при включении зажигания.
- Дроссельная заслонка закрыта, система признала режим холостого хода, и флаг B_LL имеет значение «Да».
- Режим отсечки топлива на принудительном холостом ходу не активен (B_SA = «Выкл»), то есть форсунки подают топливо.
- Аналоговое напряжение на сигнальном проводе соответствует расчетной температуре воздуха ниже минус 35 °C.
2. Целесообразность продолжения движения и критерии безопасности
При обнаружении ошибки Р0113 ВАЗ водитель не обязан немедленно останавливаться и вызывать эвакуатор. Алгоритм резервного управления построен так, чтобы дать возможность добраться до ремонтной зоны. Замещение температуры на значение +33 °С, хоть и огрубляет коррекцию угла опережения зажигания и состава смеси, не приводит к критическому обеднению, способному вызвать прогар поршня. Тем не менее, нужно отчетливо понимать: в сильный мороз (ниже -25 °C) при реальной работе мотора на непрогретом впуске и подстановке +33 °С блок будет недодавать топливо, что приведет к жесткой работе и троению. В сильную жару, наоборот, смесь будет излишне обогащена, что увеличит нагарообразование на свечах.3. Пошаговая методология поиска дефекта
Приступая к ремонту, следует отталкиваться от статистики: примерно шесть из десяти случаев связаны с банальным окислением, перетиранием проводки или неплотной посадкой разъема, а не с выходом из строя полупроводникового элемента. Поэтому замена датчика массового расхода воздуха или отдельного ДТВ без инструментальной проверки цепи часто не приводит к погасанию индикатора Check Engine.3.1 Анализ конструкции датчика в зависимости от модели
Тип датчика диктует дальнейший путь диагностики. На автомобилях семейства LADA встречаются два основных конструктивных исполнения, и путаница здесь недопустима.| Представители модельного ряда | Исполнение датчика |
|---|---|
| ВАЗ 2107 инжектор, ВАЗ 2110, ВАЗ 2115 (8-клапанные модификации) | Как правило, отдельный латунный датчик, вкрученный во впускной ресивер. Электрически связан с контроллером индивидуальным жгутом. |
| ВАЗ 2112 (16 клапанов), ВАЗ 2170 Приора, ВАЗ 1118 Калина | В большинстве комплектаций терморезистор интегрирован в корпус датчика массового расхода воздуха (ДМРВ). Отдельного разъема для ДТВ нет, все сигналы мультиплексированы. |
| ВАЗ 2114 (8 клапанов инжектор) | Переходная модель: можно встретить как отдельный датчик, так и блок ДАД+ДТВ (датчик абсолютного давления со встроенной температурой). |
3.2 Визуальный осмотр жгута и разъемов
Заводская документация прямо предписывает начинать с осмотра контактов колодки жгута системы зажигания и контроллера. Это не формальность. Для блоков Январь 7.2, М7.9.7 и BOSCH M7.9.7 критическими являются контакты «36» и «40» колодки (хотя нумерация может незначительно плавать в зависимости от модификации ЭБУ, принцип сохраняется). Осмотр должен выявить:- Правильность и глубину сочленения разъема (отсутствие выщелкнутых замков).
- Повреждение жил провода непосредственно в месте обжимки клеммы. Часто проволока переломана прямо у входа в контакт, но держится за счет изоляции, создавая плавающий дефект.
- Состояние жгута на всем протяжении от датчика до блока управления. Проверяется наличие потертостей о кромки головки блока, двигателя и патрубки системы охлаждения.
3.3 Инструментальная проверка цепи
Первое действие — проверка опорного напряжения. Разъем датчика отключается, зажигание включается. На колодке должно присутствовать напряжение около 5 Вольт (как правило, 4.9–5.1 В) между сигнальным выводом и землей. Если напряжение отсутствует или сильно занижено, прозванивают провод на предмет обрыва или короткого замыкания на экран/массу.Второе действие — проверка сопротивления термистора. На выносных датчиках, характерных для ошибка Р0113 ВАЗ 2110 и модификаций с ресиверным ДТВ, мультиметр подключается к контактам снятого датчика. При комнатной температуре исправный элемент показывает сопротивление в районе 2.0–2.7 кОм. Показания в десятки мегаом или полный обрыв однозначно требуют замены элемента.
Для случая ошибка Р0113 ВАЗ 2112 16 клапанов с установленным ДМРВ проверка несколько сложнее, так как датчик не снимается отдельно. Здесь в разъеме ДМРВ находят сигнальный провод температуры (согласно электросхеме) и замеряют сопротивление относительно массы датчика. Обрыв говорит о необходимости замены всего модуля ДМРВ, так как термистор неремонтопригоден.
3.4 Диагностика непостоянного характера неисправности
Особую сложность вызывают случаи, когда ошибка Р0113 ВАЗ 2114 8 клапанов то появляется, то исчезает. Это классический признак «плавающей» неисправности. Методика поиска предполагает запуск двигателя и целенаправленное шевеление жгута проводов от датчика до блока управления при одновременном контроле параметра «Температура впускного воздуха» на сканере. Если в момент изгибания жгута в определенном месте показания температуры резко проваливаются до -40 °C, место обрыва локализовано с точностью до сантиметра. Аналогично проверяют разъем ЭБУ: легкое постукивание по корпусу блока не должно вызывать скачков показаний.4. Специфика устранения ошибки на популярных моделях ВАЗ
Практика ремонта автомобилей LADA выработала четкие статистические закономерности по каждой платформе. Знание этих особенностей позволяет сэкономить время и избежать замены заведомо исправных компонентов.4.1 Устранение на моделях ВАЗ 2110, 2111 и 2112
На автомобилях десятого семейства ошибка Р0113 ВАЗ 2112 с 16-клапанным мотором в 80% случаев вызвана именно отказом терморезистора внутри ДМРВ. Однако перед установкой нового расходомера необходимо убедиться в отсутствии ржавчины или грязи на штекере колодки. На модели Р0113 ВАЗ 2110 с 8-клапанным двигателем чаще страдает отдельный датчик на ресивере. Типовой случай из ремонтной практики: окисление внутреннего контакта колодки до зеленого налета, визуально незаметного без снятия резинового уплотнителя. Обработка контактов ортофосфорной кислотой с последующей промывкой спиртом возвращает проводимость без замены деталей.4.2 Устранение на Калине и Приоре
Для владельцев, столкнувшихся с Р0113 ошибка ВАЗ Калина и Приора, основная рекомендация — проверка массы ДМРВ. На этих автомобилях нередко страдает контакт «массы», приходящий на датчик с кузова или двигателя. Если массовый провод имеет переходное сопротивление, напряжение в сигнальной цепи смещается вверх, имитируя низкую температуру. Прозвонка «земли» датчика относительно минусовой клеммы АКБ должна показать не более 0.1 Вольта падения при включенном зажигании. Все, что выше — повод зачистить точку соединения масс.4.3 Устранение на ВАЗ 2107 и ВАЗ 2115
Ошибка Р0113 ВАЗ 2107 с инжекторным двигателем часто является спутником «колхозного» вмешательства в проводку. При установке сигнализации, дополнительного электрооборудования или при кустарной замене патрубков охлаждения мастера нередко повреждают изоляцию проводов, идущих к датчику, расположенному на впускном коллекторе. На модели Р0113 ВАЗ 2115 добавляется фактор вибрации: из-за жесткого крепления жгута к мотору провода у разъема ДТВ перетираются о кронштейн троса газа, что приводит к периодическому обрыву цепи именно в движении при клевках трансмиссии.4.4 Устранение на ВАЗ 2114 с 8-клапанным двигателем
Отдельного рассмотрения требует ситуация с ошибка Р0113 ВАЗ 2114 8 клапанов инжектор. При использовании датчика абсолютного давления с температурным сенсором (размещается на щитке моторного отсека и соединяется с ресивером трубкой) проблема часто кроется не в электрике, а в закупорке или срыве шланга подвода разрежения. Если мотор работает, а разрежение к датчику не приходит из-за треснувшей трубки, чувствительный элемент не омывается потоком воздуха, что искажает тепловую картину и может вызывать скачки сигнала, расцениваемые блоком как обрыв. Поэтому перед заменой датчика необходимо проверить целостность и герметичность вакуумной магистрали.5. Завершающие операции после замены
После устранения причины (восстановления цепи, пропайки скруток, замены датчика или ДМРВ) недостаточно просто стереть код клавишей сканера. Удаление информации из памяти ЭБУ должно сопровождаться контролем реальных показаний в группе текущих параметров. На прогретом двигателе температура впускного воздуха должна находиться в диапазоне 25–55 °C в зависимости от сезона и компоновки воздухозаборника. Если после сброса адаптаций блок управления на холостом ходу показывает стабильную температуру без провалов до -40, а затем, после двух нормальных пусков, лампа не загорается вновь, неисправность считается устраненной.На моделях с электронной дроссельной заслонкой (часть комплектаций Приора и Калина) после восстановления цепи датчика температуры настоятельно рекомендуется провести процедуру адаптации нуля дросселя, так как замещение температуры влияло на расчет момента наполнения и положение регулятора холостого хода могло уйти от базовых установок. Игнорирование этого шага иногда приводит к нестабильным оборотам уже после погасания лампы Check Engine.

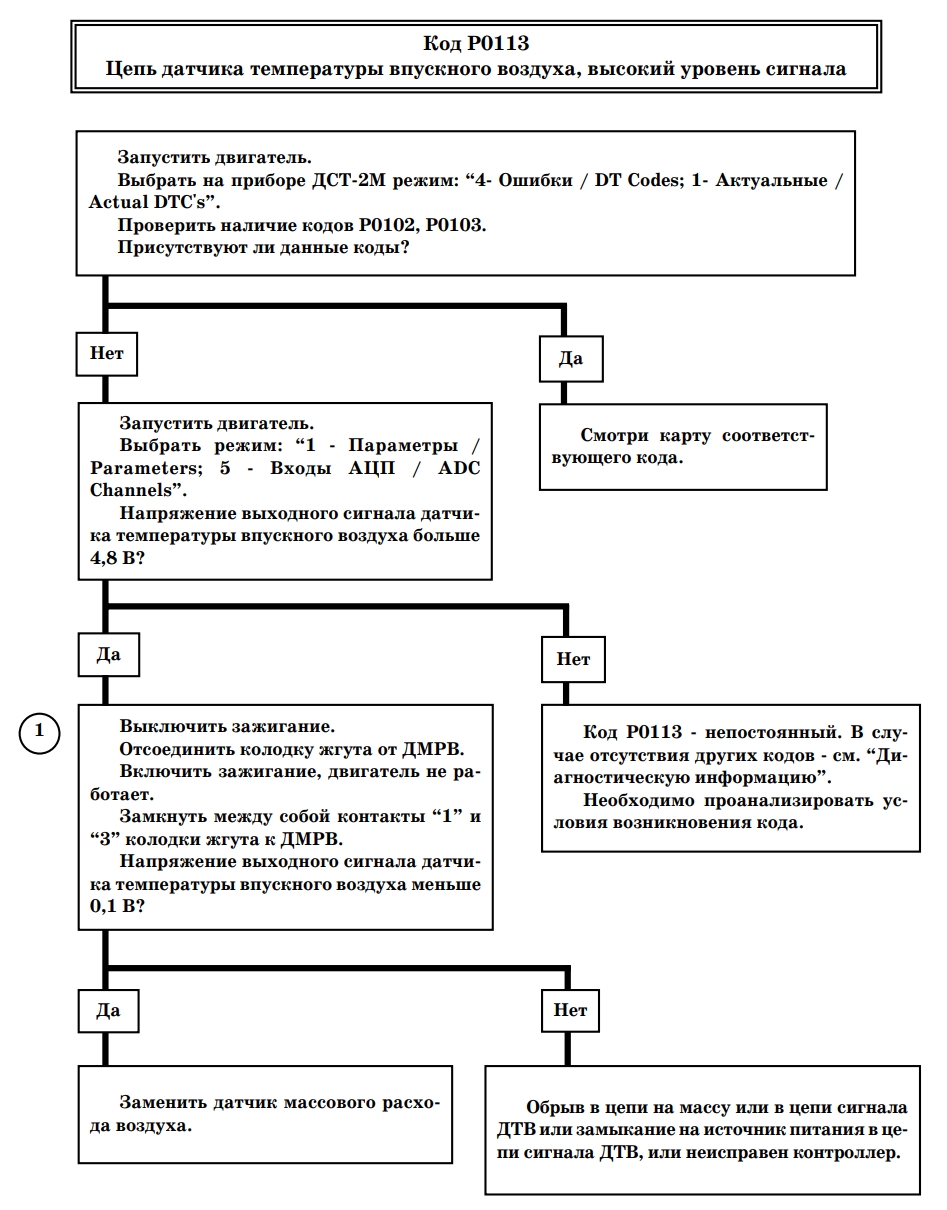

- Код Р0113
Цепь датчика температуры впускного воздуха, высокий уровень сигнала - DTC_P0113_VAZ_LADA_1.jpg (414.16 КБ) 851 просмотр
