Ошибка P1771: полное руководство по диагностике неисправности ингибиторного переключателя Mitsubishi

Сообщение

Краткая версия: марка авто и значение ошибки

Mitsubishi L200, Pajero Sport, Lancer 10, ASX, Outlander — короткое замыкание в цепи ингибиторного переключателя (Inhibitor Switch System Short Circuit).

Развернутое техническое описание ошибки P1771

Код неисправности P1771 является диагностическим кодом OBD-II, который регистрируется блоком управления трансмиссией (A/T-ECU) при обнаружении короткого замыкания в цепи ингибиторного переключателя (датчика положения селектора автоматической коробки передач). Ингибиторный переключатель представляет собой многоконтактный механизм, который передает в блок управления информацию о текущем положении рычага селектора (P, R, N, D, 3, 2, L). Одновременно этот переключатель выполняет функцию блокировки запуска стартера — пуск двигателя возможен только в положениях P или N.

Важно понимать разницу между ошибками P1770 и P1771. Ошибка P1770 фиксируется при обрыве цепи ингибиторного переключателя, тогда как ошибка P1771 диагностируется при коротком замыкании в этой же цепи. Условие для установки кода P1771 — если ингибиторный переключатель в течение как минимум 30 секунд передает несколько противоречивых сигналов одновременно, что интерпретируется как короткое замыкание. Оба кода (P1770 и P1771) объединены общим диагностическим кодом P0705 и указывают на неисправность системы ингибиторного переключателя.

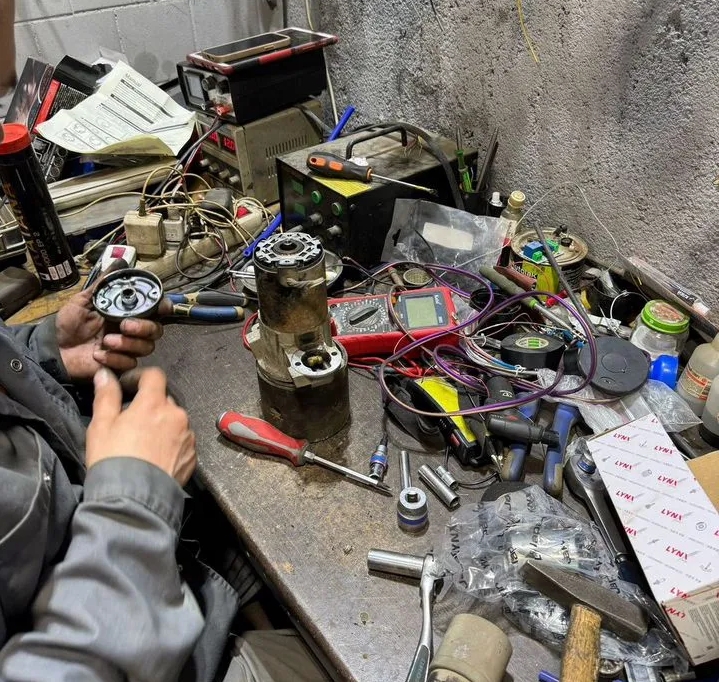

: Ошибка P1771; DTC_P1771.jpg (489.42 КБ) 321 просмотр

Для моделей с роботизированной коробкой передач Selespeed (например, Fiat Dualogic) код P1771 имеет иную трактовку — утечка в гидравлическом блоке управления. Однако для автомобилей Mitsubishi с классическими АКПП трактовка однозначна — короткое замыкание в цепи ингибиторного переключателя.

Сопутствующие коды неисправностей

При диагностике системы управления трансмиссией Mitsubishi ошибка P1771 часто сопровождается другими кодами, указывающими на механические проблемы внутри АКПП:

Код ошибки	Описание
P1771 (P0705)	Inhibitor switch system — короткое замыкание в цепи ингибиторного переключателя
P1770 (P0705)	Inhibitor switch system — обрыв цепи ингибиторного переключателя
P1780	2-я передача — передаточное число не соответствует спецификации
P1781	3-я передача — передаточное число не соответствует спецификации
P1782	4-я передача — передаточное число не соответствует спецификации

Наличие сопутствующих кодов P1780, P1781, P1782 в комбинации с P1771 свидетельствует о серьезных неисправностях в гидравлической части АКПП и может требовать замены фрикционных пакетов (underdrive clutch, overdrive clutch, direct clutch).

1. Причины возникновения ошибки P1771

Электрические причины (основные)

По данным технической документации Mitsubishi и практики ремонта, основными причинами регистрации ошибки P1771 являются:

Короткое замыкание в проводке ингибиторного переключателя. Наиболее уязвимое место — жгут проводов под днищем автомобиля, в зоне выхода из салона в моторный отсек. Провода перетираются об элементы кузова, изоляция повреждается, и происходит замыкание сигнальных проводов между собой или на массу.

Повреждение или окисление контактов в разъеме ингибиторного переключателя (B-109) или в промежуточных разъемах (A-10, A-11).

Выход из строя самого ингибиторного переключателя — внутреннее короткое замыкание контактных групп из-за износа, попадания влаги или нарушения герметичности корпуса.

Неисправность электронного блока управления трансмиссией (A/T-ECU) — внутреннее короткое замыкание в цепи опроса переключателя.

Косвенные причины

Некорректная регулировка троса переключения передач (transmission control cable), приводящая к нечеткому позиционированию ингибиторного переключателя.

Попадание влаги и грязи в разъемные соединения после преодоления водных преград — характерная проблема для внедорожников Pajero Sport и L200.

Специфические причины для разных моделей

Mitsubishi L200 и Pajero Sport (4A/T и 5A/T)

На этих моделях наиболее частой причиной ошибки P1771 является короткое замыкание в проводке под днищем автомобиля. Характерный симптом — ошибка появляется после мойки, дождя или преодоления водных преград, а после просушки может временно исчезать. Владельцы на форумах отмечают, что проблема часто решается разборкой, просушкой и смазкой ингибиторного переключателя.

Mitsubishi Lancer 10 (CVT)

На вариаторных версиях Lancer 10 код P1771 также связан с ингибиторным переключателем, но диагностика требует проверки CAN-шины и A/T-ECU.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Оценка рисков и рекомендации по эксплуатации

Решение о возможности продолжения движения зависит от характера проявления ошибки и сопутствующих симптомов.

Ситуации, когда движение допустимо (с ограничениями)

Ошибка зафиксировалась только в памяти ECU, но на приборной панели нет индикации Check Engine или A/T Warning, переключение передач происходит штатно, без рывков и задержек. В этом случае можно продолжать движение до места ремонта, но с ограничением скорости и без резких ускорений.

Ошибка появляется эпизодически и исчезает после перезапуска двигателя. Это указывает на временное короткое замыкание (например, от влаги). Движение возможно, но требует немедленной диагностики при первой возможности.

Ситуации, требующие эвакуации

Автомобиль не заводится в положениях P или N — ингибиторный переключатель не дает разрешения на запуск стартера из-за короткого замыкания. Попытки запуска с буксировки или толкача категорически запрещены — это приведет к повреждению АКПП.

Двигатель глохнет при переключении селектора в положение D или R. Это классический симптом короткого замыкания в ингибиторном переключателе или неисправности A/T-ECU.

Переключение передач происходит с большим усилием, рывками, селектор "туго ходит". Это указывает на механическое заклинивание или серьезное нарушение в цепи управления.

На приборной панели горит предупреждение A/T Warning и одновременно с P1771 фиксируются коды P1780, P1781, P1782 — это свидетельствует о проблемах с гидравлической частью АКПП и высоком риске выхода трансмиссии из строя.

Практические рекомендации

При появлении ошибки P1771 в пути:

Остановитесь в безопасном месте и перезапустите двигатель. Если ошибка исчезла и коробка работает штатно — можно продолжить движение до ближайшего сервиса, избегая интенсивных нагрузок на трансмиссию.

Если после перезапуска ошибка сохраняется, а переключения стали нестабильными или двигатель глохнет при выборе передачи — вызовите эвакуатор. Продолжение движения приведет к дорогостоящему ремонту АКПП.

3. Увеличится ли расход топлива при езде с ошибкой P1771?

Да, расход топлива может увеличиться, но не во всех случаях и не напрямую.

Механизм влияния на расход топлива

Ошибка P1771 свидетельствует о коротком замыкании в цепи ингибиторного переключателя. A/T-ECU, не получая достоверной информации о положении селектора, переходит в аварийный режим работы. В этом режиме:

Давление в гидравлической системе АКПП удерживается на повышенном уровне для компенсации неопределенности.

Момент переключения передач сдвигается, что приводит к увеличению времени буксования фрикционов и росту потерь на трение.

Блокировка гидротрансформатора может не включаться или работать с задержкой, что снижает КПД трансмиссии и увеличивает расход топлива.

Опосредованное влияние: при появлении ошибки водитель может интуитивно сильнее нажимать на педаль газа, компенсируя снижение динамики, что также увеличивает расход.

Количественная оценка

Точных цифр для Mitsubishi нет, но по аналогии с другими марками увеличение расхода может составлять от 5% до 15% в зависимости от режима движения и степени неисправности. При ошибках, связанных с гидроблоком (сопутствующие коды P1780-P1782), рост расхода может быть более существенным.

4. Как исправить ошибку P1771: подробные рекомендации по ремонту и диагностике

Необходимое оборудование и инструменты

Диагностический сканер M.U.T.-III (предпочтительно) или качественный OBD-II сканер с поддержкой протоколов Mitsubishi.

Мультиметр (цифровой) для прозвонки цепей и проверки напряжения.

Набор ключей и отверток для доступа к ингибиторному переключателю и жгуту проводки.

Очиститель контактов (спрей), диэлектрическая смазка, литол (для смазки механической части переключателя).

Техническая документация (схема электрооборудования для конкретной модели).

Пошаговая процедура диагностики и устранения

Шаг 1. Считывание кодов ошибок и фиксация условий

Подключите сканер M.U.T.-III к диагностическому разъему OBD-II (16-пиновый разъем, обычно расположен под рулевой колонкой).

Считайте все сохраненные коды, включая ожидающие (pending). Запишите их.

Обратите внимание на наличие сопутствующих кодов P1780, P1781, P1782 — их присутствие меняет стратегию ремонта.

Выполните диагностику CAN-шины через M.U.T.-III для исключения проблем с передачей данных между блоками управления.

Шаг 2. Проверка ингибиторного переключателя

Визуально осмотрите ингибиторный переключатель (находится на корпусе АКПП, в месте установки рычага селектора) на предмет механических повреждений, следов коррозии, попадания влаги.

Проверьте надежность крепления переключателя и состояние троса переключения передач.

При подозрении на загрязнение или попадание влаги — снимите ингибиторный переключатель, аккуратно разберите, просушите, смажьте контактные группы литолом и соберите. Это часто помогает, если ошибка вызвана временным замыканием от влаги.

Шаг 3. Проверка разъемов и контактов

Проверьте состояние следующих разъемов:
- Промежуточный разъем A-10.
- Промежуточный разъем A-11.
- Разъем ингибиторного переключателя B-109.
- Разъем A/T-ECU C-34.

Осмотрите контакты на наличие окисления, коррозии, ослабления. При необходимости — зачистите и обработайте контакты очистителем и диэлектрической смазкой.

Шаг 4. Проверка жгута проводов на короткое замыкание

Используя мультиметр, выполните проверку целостности и отсутствия короткого замыкания в проводке между ингибиторным переключателем и A/T-ECU:

Проверка	Разъем и контакты	Ожидаемый результат
Проверка выходных линий на короткое замыкание	B-109 (контакты 3, 7, 4, 1, 5, 2, 6) → C-34 (контакты 65, 63, 66, 64, 59, 58, 57)	Отсутствие замыкания между линиями и на массу
Сопротивление изоляции проводов	Все разъемы отключены	Не менее 1 МОм (отсутствие короткого замыкания на массу или между проводами)

При обнаружении короткого замыкания — найдите место повреждения изоляции, восстановите проводку (пайка, термоусадка, замена участка).

Шаг 5. Проверка A/T-ECU

Если все предыдущие проверки не выявили неисправностей, а ошибка сохраняется — проверьте A/T-ECU с помощью M.U.T.-III в режиме Data List.

При подтверждении неисправности блока управления — выполните замену A/T-ECU.

Шаг 6. Проверка гидравлической части (при наличии сопутствующих кодов)

При наличии сопутствующих кодов P1780, P1781, P1782 или если все предыдущие шаги не дали результата:

Проверьте уровень и состояние трансмиссионной жидкости (ATF). Низкий уровень или загрязненная ATF могут вызывать сбои в гидравлике.

При подозрении на гидроблок — выполните диагностику давления в АКПП с помощью манометров.

В запущенных случаях может потребоваться замена фрикционных пакетов (underdrive clutch, overdrive clutch, direct clutch) в зависимости от сопутствующих кодов.

Практические примеры из жизни и рекомендации по ремонту

Пример 1. L200 2012, дизель 2.5

Проблема: ошибка P1771 появилась после мойки автомобиля. Двигатель глох при переключении в D. Диагностика: визуальный осмотр выявил попадание влаги в разъем ингибиторного переключателя B-109. Ремонт: разборка переключателя, просушка, чистка контактов, обработка диэлектрической смазкой, сборка. Ошибка устранена. Рекомендация: после мойки внедорожников с АКПП избегать направленной струи воды на область ингибиторного переключателя.

Пример 2. Pajero Sport 2011, бензин 3.0

Проблема: ошибка P1771 и P1780, рывки при переключении, машина не заводилась в положении P. Диагностика: прозвонка проводки показала короткое замыкание между сигнальными проводами в жгуте под днищем в месте выхода из салона. Ремонт: замена поврежденного участка проводки, пайка, термоусадка, дополнительная защита гофрой. Ошибка устранена.

Пример 3. Lancer 10 (вариатор)

Проблема: ошибка P1771 появлялась эпизодически, сопровождалась задержками при переключении. Диагностика: проверка проводки и ингибитора не выявила проблем. Проверка CAN-шины через M.U.T.-III показала сбой в передаче данных между A/T-ECU и основным ECU. Ремонт: замена A/T-ECU. Ошибка устранена.

Пример 4. Pajero Sport 2013, дизель 2.5

Проблема: ошибка P1771 появлялась только в сырую погоду. Селектор переключался с усилием. Диагностика: осмотр выявил ослабление крепления ингибиторного переключателя и неправильную регулировку троса переключения. Ремонт: регулировка положения троса и ингибиторного переключателя. Ошибка устранена.

Обобщенные рекомендации по ремонту

Начинайте диагностику с самого простого и наиболее вероятного — проверки разъемов и проводки под днищем. По статистике, в 70% случаев причина ошибки P1771 на L200 и Pajero Sport кроется именно там.

Всегда проверяйте состояние разъемов — окисленные контакты необходимо чистить и обрабатывать диэлектрической смазкой.

При замене ингибиторного переключателя обязательно устанавливайте новую прокладку и затягивайте крепление с правильным моментом, чтобы избежать попадания влаги.

После любого ремонта обязательно сбросьте ошибки через сканер и выполните тестовую поездку с мониторингом параметров.

Если ошибка возвращается после ремонта — проверьте качество массы (земляного контакта) на A/T-ECU и корпусе переключателя.

При наличии сопутствующих кодов P1780-P1782 не ограничивайтесь электрической диагностикой — требуется проверка гидравлической части АКПП.

Для моделей с вариатором (Lancer 10) — всегда выполняйте диагностику CAN-шины перед заменой ингибиторного переключателя.
