Ошибка P1604: полное руководство по диагностике и устранению неисправности стартовой системы, памяти EEPROM и ...

Сообщение

Краткая справка по маркам автомобилей

Toyota Camry 40, Camry 50, RAV4, Land Cruiser Prado 150, Land Cruiser 200, Hilux, Highlander, Corolla, Vitz, Avensis — ошибка памяти EEPROM блока управления двигателем, сбой контрольной суммы калибровочных данных, внутренняя неисправность ECM

Lexus RX300, RX330, RX350, ES300, GS300, LS430 — ошибка чтения энергонезависимой памяти, нарушение стартового протокола иммобилайзера, несовпадение кода аутентификации

Subaru Legacy, Outback, Forester, Impreza, Levorg — ошибка связи блока управления двигателем с иммобилайзером, сбой аутентификации транспондера ключа

Volkswagen, Skoda с коробкой DSG7 DQ200 — ошибка мехатроника, неисправность памяти блока управления трансмиссией

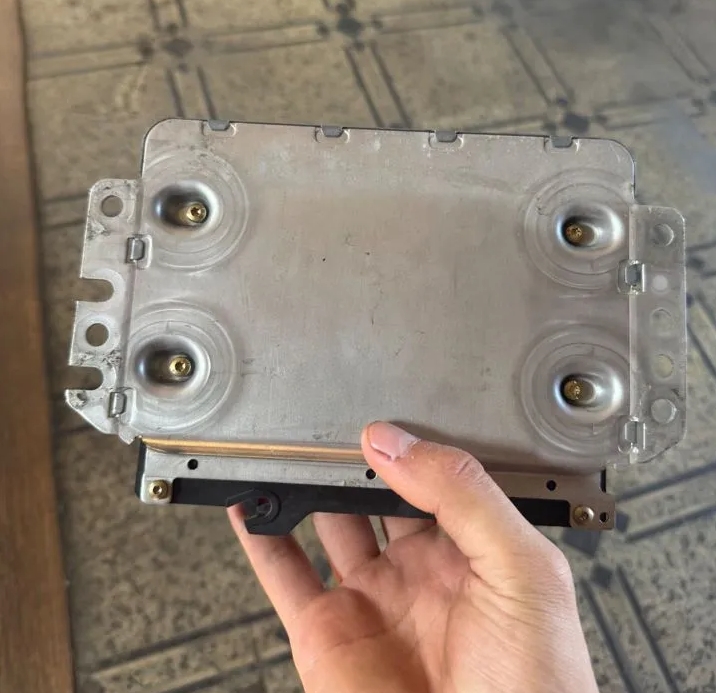

: Ошибка P1604; DTC_P1604.jpg (267.73 КБ) 471 просмотр

Природа кода неисправности P1604

Код P1604 является специфическим кодом производителя из группы P16xx, зарезервированной для внутренних неисправностей блоков управления, ошибок энергонезависимой памяти и системных сбоев протоколов аутентификации. В подавляющем большинстве случаев данный код поднимается на автомобилях Toyota и Lexus, а также на Subaru и отдельных моделях концерна Volkswagen.

На автомобилях Toyota и Lexus код P1604 расшифровывается по заводской документации как "Startability Malfunction" или "EEPROM Malfunction — Startability Data Error". В русскоязычных сервис-мануалах встречается формулировка "Ошибка данных запуска двигателя" или "Внутренняя неисправность ECM — ошибка EEPROM в области стартовых калибровок". Суть неисправности заключается в том, что блок управления двигателем при включении зажигания считывает из энергонезависимой памяти данные, относящиеся к процедуре запуска: параметры топливоподачи при пуске, углы опережения зажигания для холодного и горячего двигателя, алгоритмы взаимодействия с иммобилайзером. Если контрольная сумма этого блока данных не совпадает с эталонной, ECM записывает код P1604.

Принципиальное отличие кода P1604 от родственных P1603 и P1605 на Toyota заключается в том, что повреждение затрагивает именно стартовую область памяти. P1603 обычно указывает на общую ошибку EEPROM, P1605 — на ошибку в области данных холостого хода, а P1604 — на данные, используемые при прокрутке стартером и первых секундах работы двигателя. На практике эти три кода часто появляются вместе, сигнализируя о прогрессирующей деградации микросхемы памяти.

На Subaru код P1604 определяется как "Immobilizer Authentication Error" или "Key Communication Error". Архитектура иммобилайзера Subaru подразумевает обмен данными между чипом ключа, блоком BIU и ECM. Код P1604 указывает на то, что процедура аутентификации не была завершена успешно в отведенное время.

На Volkswagen и Skoda с коробкой DSG7 DQ200 код P1604 фиксируется в блоке управления трансмиссией и расшифровывается как "Mechatronic Unit Malfunction — Internal Memory Error". Это ошибка памяти мехатроника, которая может привести к аварийному режиму коробки передач.

Физический смысл стартовых данных в EEPROM

Область EEPROM, которую защищает контрольная сумма P1604 на Toyota, содержит критически важные параметры запуска. В отличие от адаптивных данных, которые накапливаются в процессе эксплуатации и могут быть перезаписаны без последствий, стартовые калибровки записываются один раз на заводе и должны оставаться неизменными на протяжении всего срока службы автомобиля. К ним относятся: пусковые значения ширины импульса форсунок при различных температурах, момент начала искрообразования при пуске, пороговые значения напряжения, при которых ECM считает прокрутку стартером успешной, и временные задержки на отключение стартера после схватывания двигателя. Искажение любого из этих параметров делает нормальный запуск двигателя невозможным.

Основные причины возникновения ошибки P1604

Деградация микросхемы EEPROM (Toyota, Lexus)

Это наиболее частая и фундаментальная причина появления кода P1604 на автомобилях Toyota и Lexus.

Естественный износ ячеек памяти. Микросхема EEPROM имеет ограниченное количество циклов гарантированной перезаписи — от 100 тысяч до 1 миллиона в зависимости от технологии. На автомобилях старше 15 лет этот ресурс может быть исчерпан. Стартовые данные, хотя и записаны однократно, могут повреждаться из-за деградации подложки кристалла.

Скачки напряжения в бортсети. Броски при запуске двигателя с изношенным стартером, неисправном генераторе или при прикуривании другого автомобиля способны исказить содержимое ячеек памяти в момент, когда микросхема находится в активном режиме чтения.

Неквалифицированная перепрошивка ЭБУ. Прерывание процесса записи, нестабильное питание программатора, использование неподходящей версии прошивки.

Электромиграция в кристалле при длительной работе в условиях повышенной температуры.

Попадание влаги в корпус блока управления, вызывающее коррозию выводов микросхемы.

Проблемы с цепями питания ECM

Нестабильное напряжение постоянного питания памяти. Плохой контакт в предохранителе ECU-B, окисление пина в разъеме блока управления.

Просадки напряжения при пуске двигателя. Изношенный аккумулятор с высоким внутренним сопротивлением, плохой контакт массы двигателя.

Неисправность главного реле зажигания. Подгорание контактов вызывает кратковременные провалы питания.

Неисправность системы иммобилайзера (Subaru)

Обрыв или короткое замыкание антенного кольца считывателя транспондера.

Повреждение блока BIU, выполняющего функции мастера иммобилайзера.

Нарушение связи по шине CAN между BIU и ECM.

Использование непрописанного ключа или ключа с поврежденным чипом транспондера.

Неисправность мехатроника DSG7 (Volkswagen, Skoda)

Внутренний сбой памяти блока управления мехатроника. Деградация EEPROM, потеря прошивки.

Попадание масла ATF в электронную часть мехатроника через уплотнения разъема.

Перегрев блока управления трансмиссией.

Анализ безопасности движения с активной ошибкой P1604

Сценарий с отказом запуска (Toyota, Lexus)

Наиболее критический и частый сценарий. Если код P1604 вызван повреждением стартовых данных EEPROM, двигатель либо не запускается вовсе (стартер крутит, но схватывания нет), либо запускается с большим трудом и немедленно глохнет. Это связано с тем, что ECM не может определить правильные параметры впрыска и зажигания для пускового режима. Эксплуатация автомобиля невозможна. Требуется эвакуация.

В случаях, когда код P1604 появляется в сочетании с P1603 и P1605, а двигатель все же запускается, но работает неустойчиво, движение до места ремонта своим ходом допускается с крайней осторожностью. Однако следует помнить, что двигатель может заглохнуть в любой момент.

Сценарий с неисправностью иммобилайзера (Subaru)

При активном коде P1604, связанном с аутентификацией ключа, двигатель либо не запускается (стартер крутит, индикатор иммобилайзера мигает), либо запускается на 1–2 секунды и глохнет. Иммобилайзер штатно прерывает подачу топлива. Эвакуация обязательна.

Сценарий с мехатроником DSG7 (Volkswagen, Skoda)

Код P1604 в мехатронике DQ200 может вызвать переход коробки передач в аварийный режим с ограничением функциональности. Движение возможно, но сопряжено с рывками, отказом переключения некоторых передач и риском полного обездвиживания. Рекомендуется эвакуация.

Влияние кода P1604 на расход топлива

Прямое влияние при работающем двигателе

Если двигатель все же запускается с кодом P1604, расход топлива увеличивается по двум причинам. Во-первых, ECM использует резервные калибровки запуска, которые заведомо обогащены для гарантированного схватывания в любых условиях. Во-вторых, ошибка EEPROM часто сопровождается потерей всех адаптивных поправок, и блок управления работает на базовых картах, которые на 7–15 процентов богаче оптимальных.

Отсутствие влияния

Если код P1604 записан как исторический после однократного сбоя и двигатель работает штатно, расход топлива не изменяется.

Методика поиска и устранения неисправности

Диагностика ошибки P1604 на Toyota и Lexus

Центральный протокол, применимый к большинству моделей с бензиновыми и дизельными двигателями.

Подключите дилерский сканер Techstream или совместимый мультимарочный прибор. Считайте все коды ошибок в памяти ECM. Зафиксируйте, появляется ли P1604 изолированно или в сочетании с P1603, P1605 и другими кодами серии P16xx. Триада P1603–P1604–P1605 с высокой вероятностью указывает на физическую деградацию микросхемы EEPROM.

Проверьте состояние аккумуляторной батареи. Напряжение покоя должно быть не ниже 12.4 Вольта. Проверьте батарею нагрузочной вилкой — падение напряжения под нагрузкой 100 Ампер не должно быть ниже 9.5 Вольт. Слабая АКБ может вызывать просадки при пуске, провоцирующие сбои памяти.

Проверьте цепь постоянного питания ECM. Найдите предохранитель ECU-B в монтажном блоке. Измерьте напряжение на пине постоянного питания блока управления при выключенном зажигании. Должно быть равно напряжению АКБ. Отсутствие напряжения — обрыв цепи, плохой контакт предохранителя.

Проверьте массу ECM. Падение напряжения между корпусом блока управления и отрицательной клеммой аккумулятора при включенном зажигании не должно превышать 0.1 Вольта.

Если внешние цепи питания исправны, снимите блок управления двигателем. На Toyota Camry 40 и 50, RAV4, Prado 150 ECM расположен в моторном отсеке у левой стойки или за аккумулятором. Вскройте корпус блока, осмотрите печатную плату на предмет следов влаги, коррозии, вздутых конденсаторов.

Подключите блок управления к программатору (Combiloader, KESS, KTAG, PCMflash). Считайте дамп памяти. Вычислите контрольные суммы областей EEPROM. При несовпадении — запишите эталонный дамп, соответствующий VIN-коду и модификации автомобиля.

После перепрошивки установите блок на автомобиль, выполните синхронизацию с иммобилайзером через Techstream. Проверьте запуск двигателя.

Если после перепрошивки код P1604 возвращается через несколько дней или недель, микросхема EEPROM физически деградировала. Требуется выпайка старой микросхемы, установка новой и запись эталонного дампа. При отсутствии оборудования для компонентного ремонта — замена блока управления в сборе с последующей привязкой к автомобилю.

Диагностика иммобилайзера на Subaru

Подключите сканер Subaru Select Monitor или SSM-совместимый прибор. Считайте коды в ECM и блоке BIU.

Проверьте сопротивление антенного кольца иммобилайзера. Норма для большинства моделей Subaru — 15–25 Ом. Отклонение от нормы — замена кольца.

Проверьте проводку между антенным кольцом и блоком BIU. Прозвоните на целостность и отсутствие замыканий.

Проверьте состояние шины CAN. Сопротивление между CAN-High и CAN-Low при выключенном зажигании должно составлять 60 Ом.

Выполните процедуру перерегистрации ключей через дилерский сканер. Если процедура не завершается успешно, вероятна неисправность блока BIU.

Диагностика мехатроника DSG7 DQ200

Подключите сканер VCDS или ODIS. Считайте коды ошибок в блоке 02 (Электроника трансмиссии).

Если код P1604 является единственным или сопровождается кодами по внутренней памяти, выполните обновление прошивки мехатроника через дилерский прибор.

Проверьте уровень и состояние масла в коробке передач. Попадание масла в электронную часть мехатроника — частая причина сбоев памяти.

При сохранении ошибки после перепрошивки — замена мехатроника в сборе.

Примеры из ремонтной практики

При обращении владельца Toyota Camry 50 2012 года с кодом P1604 в сочетании с P1603 и P1605 двигатель не запускался. Стартер крутил, но схватывания не было. Сканер Techstream показывал невозможность связи с иммобилайзером в режиме аутентификации. После снятия блока управления и чтения дампа на программаторе KESS обнаружено, что область стартовых калибровок заполнена случайными значениями. Запись эталонного дампа восстановила запуск. Владельцу рекомендована замена микросхемы EEPROM в ближайшее время, так как случайное искажение данных указывает на начало деградации кристалла.

На Toyota Land Cruiser Prado 150 2014 года с дизельным двигателем 1GD-FTV код P1604 появился после того, как владелец несколько раз пытался завести автомобиль с полностью разряженным аккумулятором. Просадки напряжения при пуске повредили данные в EEPROM. После зарядки АКБ и перепрошивки блока управления эталонным дампом ошибка ушла.

На Toyota RAV4 2010 года код P1604 проявлялся эпизодически в холодную погоду. Двигатель запускался с задержкой, после чего работал нормально. Причина — микротрещина в пайке вывода микросхемы EEPROM, которая при низкой температуре теряла контакт. После пропайки выводов микросхемы проблема исчезла.

На Subaru Levorg 2016 года код P1604 сопровождался миганием индикатора иммобилайзера и отказом запуска на основном ключе. Запасной ключ работал штатно. Проблема была в поврежденном чипе транспондера основного ключа. После заказа нового чипа и его прописки через дилерский сканер оба ключа заработали.

На Toyota Highlander 2008 года код P1604 был вызван коррозией в разъеме ECM. Влага попала в разъем из-за негерметичного уплотнителя после мойки двигателя. Очистка контактов, продувка разъема сжатым воздухом и обработка диэлектрической смазкой устранили ошибку без замены компонентов.

На Skoda Octavia с DSG7 DQ200 код P1604 появился в мехатронике после перегрева коробки передач в пробке. Обновление прошивки мехатроника через ODIS и замена масла в коробке временно решили проблему, но через месяц ошибка вернулась. Потребовалась замена мехатроника, так как внутренняя память блока была необратимо повреждена высокой температурой.

Завершающий этап и профилактические меры

После устранения неисправности на Toyota и Lexus обязательной процедурой является проверка запуска двигателя во всех температурных режимах — холодный пуск, пуск на прогретом двигателе, пуск после кратковременной остановки. Нестабильность хотя бы в одном из режимов говорит о неполном восстановлении данных и требует повторной калибровки.

Для предотвращения повторения ошибки P1604 на Toyota рекомендуется:

Следить за состоянием аккумуляторной батареи и не допускать глубоких просадок напряжения при пуске. Своевременно заменять АКБ при снижении емкости ниже 60 процентов от номинала.

Не использовать прикуривание от автомобиля с работающим двигателем без защиты от скачков напряжения.

При проведении сварочных работ на кузове обязательно отключать разъем блока управления двигателем.

Регулярно проверять состояние уплотнителей разъема ECM для предотвращения попадания влаги.

Сохранять резервную копию прошивки блока управления при каждом посещении сервиса, если имеется доступ к программатору.

Ошибка P1604, особенно в сочетании с P1603 и P1605, является серьезным сигналом о деградации энергонезависимой памяти блока управления двигателем. Попытки игнорировать эту ошибку и многократно перезапускать двигатель могут привести к полной потере данных иммобилайзера, что превратит ремонт из относительно простой перепрошивки в дорогостоящую замену блока управления с комплектом ключей. Своевременная диагностика на ранней стадии позволяет сохранить данные и восстановить работоспособность контроллера с минимальными затратами.
