Ошибка P1594: диагностика цепи управления генератором и зарядки АКБ
-
morskoj
- Site Admin
- Сообщения: 14277
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Краткая справка по маркам автомобилей
- Chrysler, Dodge, Jeep (Neon, Stratus, Caravan, Grand Cherokee) — ошибка цепи управления генератором, высокое или низкое напряжение зарядки, обрыв цепи связи с PCM
- Dodge Ram, Dakota, Durango — неисправность в цепи контроля напряжения генератора, потеря связи по шине данных
- Mitsubishi Galant, Eclipse, Montero Sport — ошибка системы зарядки, неисправность терминала FR или цепи управления регулятором напряжения генератора
- Hyundai и Kia (отдельные модели с двигателями семейства Beta, Delta) — неисправность цепи обратной связи генератора, сигнал нагрузки не соответствует ожидаемому
- Subaru Legacy, Outback, Impreza конца 90-х и начала 2000-х — ошибка сигнала генератора, цепь управления лампой зарядки или терминала L
- Ошибка P1594

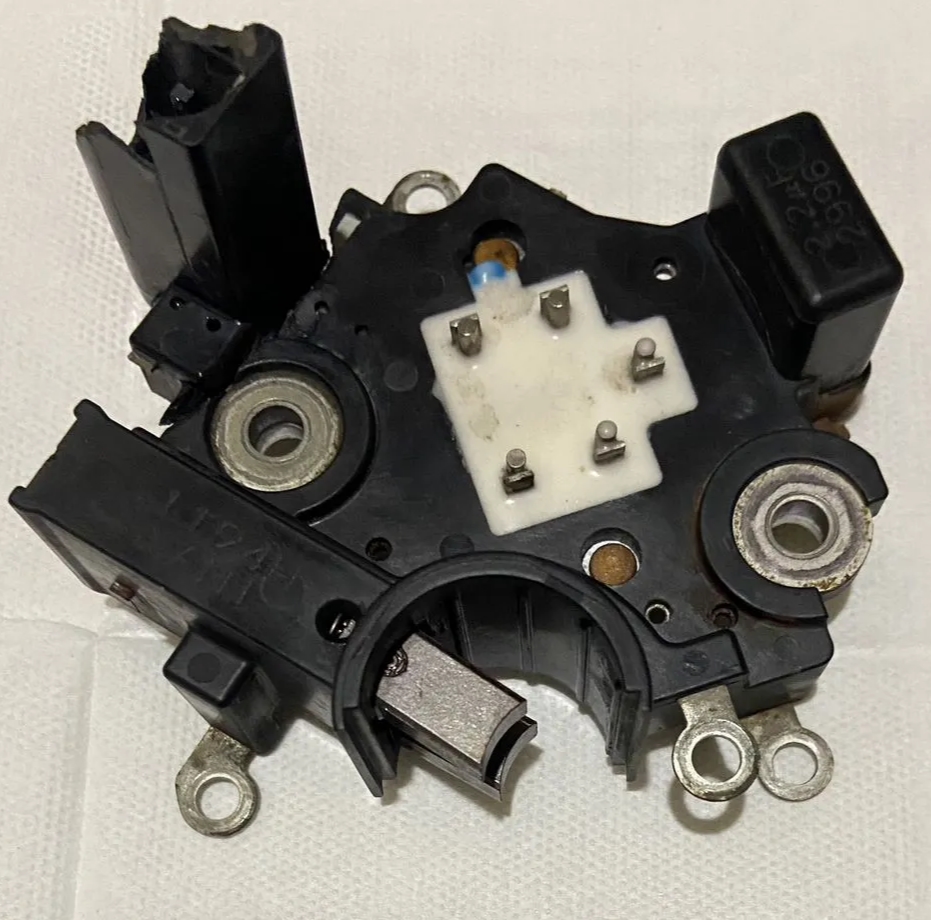

- DTC_P1594.jpg (413.79 КБ) 187 просмотров
Природа и расшифровка кода P1594
Код P1594 относится к категории кодов производителя и в подавляющем большинстве случаев связан с системой энергоснабжения автомобиля, а конкретно — с цепями управления и мониторинга генератора. В отличие от универсального кода P0562 (низкое напряжение системы), P1594 указывает на логическую или электрическую неисправность именно в канале обмена данными между блоком управления двигателем и регулятором напряжения генератора.На автомобилях концерна Chrysler, использовавших свою платформу для множества моделей в конце 1990-х и начале 2000-х годов, данный код является одним из наиболее часто встречающихся. Расшифровка согласно заводским мануалам Chrysler: "Generator Field Control Circuit Malfunction" или "ASD Relay Control Circuit", а также формулировка "Loss of engine position sensor signal during cranking". Таким образом, без привязки к конкретной модели P1594 может трактоваться двояко, но в контексте эксплуатационных отказов доминирует генераторная тематика.
На Mitsubishi данный код обозначается как "Alternator FR Terminal Circuit Malfunction". Терминал FR является выходом генератора, пропорциональным току возбуждения. По этому сигналу ЭБУ оценивает механическую нагрузку на двигатель со стороны генератора и корректирует обороты холостого хода. При потере этого сигнала или его выходе за допустимый диапазон фиксируется ошибка P1594.
Физический смысл работы цепи
Современный генератор с цифровым или аналоговым интерфейсом взаимодействует с ЭБУ посредством нескольких сигнальных линий. Это не просто силовая цепь зарядки. Контроллер управляет напряжением возбуждения для оптимизации расхода топлива и отдает команды на включение генератора только при определенных условиях.Существует три главных сигнала:
- Терминал L (Lamp) — управление контрольной лампой зарядки и первичный сигнал запуска генератора.
- Терминал S (Sense) — обратная связь по фактическому напряжению бортсети.
- Терминал FR (Field Return) — мониторинг тока возбуждения ротора для расчета момента сопротивления генератора.
Основные причины возникновения ошибки P1594
Статистика обращений по данному коду позволяет систематизировать первопричины с привязкой к электрической архитектуре конкретного производителя.Неисправности генератора
Это наиболее вероятная причина появления кода P1594.- Износ щеточного узла. При критическом износе щеток контакт с контактными кольцами ротора становится нестабильным. Регулятор напряжения не может обеспечить расчетный ток возбуждения, и сигнал обратной связи становится хаотичным.
- Пробой или обрыв диодного моста. Пульсации напряжения, вызванные выходом из строя одного из силовых диодов, модулируют сигнал терминала FR, внося высокочастотные помехи, воспринимаемые ЭБУ как логическая ошибка цепи.
- Выход из строя регулятора напряжения. На многих автомобилях Chrysler регулятор напряжения интегрирован в блок PCM, а на генераторе стоит лишь силовой модуль. Нарушение обмена между ними немедленно вызывает P1594.
- Обрыв или короткое замыкание обмотки возбуждения ротора. Сопротивление обмотки обычно лежит в пределах 2–6 Ом. Любое отклонение приводит к неверному сигналу FR.
Электрические неисправности проводки
Проводка генератора проложена в агрессивной среде: высокая температура от выпускного коллектора, масляный туман, реагенты с трассы.- Оплавление или повреждение изоляции жгута в гофре, идущей вдоль передней части двигателя к генератору. Часто страдает один тонкий сигнальный проводник FR, идущий от разъема генератора к PCM.
- Окисление контактов в разъеме генератора. Из-за высоких токов в силовых цепях разъем нагревается, пластик коробится, клеммы ослабевают. Сигнальный контакт FR часто имеет малое сечение и выгорает первым.
- Плохая масса генератора. Генератор крепится к кронштейну двигателя через алюминиевый корпус. Окисление на стыке создает гальваническую пару и сопротивление в цепи массы, искажая показания датчиков.
Неисправность блока управления двигателем (PCM)
Для Chrysler 90-х годов выход из строя драйвера управления генератором внутри PCM — известная проблема. Драйвер представляет собой мощный транзистор, коммутирующий цепь возбуждения. При его пробое или обрыве блок фиксирует ошибку собственной цепи. Проверяется это осциллографом или заменой блока на заведомо исправный.Анализ безопасности движения с активной ошибкой P1594
Отношение к возможности эксплуатации автомобиля с кодом P1594 должно быть крайне настороженным.Признаки критической ситуации
Если одновременно с кодом P1594 на приборной панели горит красная лампа зарядки аккумулятора (изображение аккумулятора), а вольтметр или сканер показывают напряжение в бортсети ниже 12.5 Вольт на работающем двигателе, дальнейшее движение категорически запрещено. Автомобиль доедет ровно до того момента, пока заряда аккумулятора хватит на питание топливного насоса, катушек зажигания и ЭБУ. На инжекторном двигателе падение напряжения ниже 10.5 Вольт приводит к нестабильной работе процессора ЭБУ, пропускам зажигания и внезапной остановке мотора. Эвакуация в таком случае — единственно верное решение.Ситуации, допускающие кратковременное движение
Если код P1594 носит перемежающийся характер и связан с пропаданием только сигнала FR (лампа зарядки не горит, напряжение на клеммах на холостом ходу составляет 13.8–14.5 В), движение до сервиса своим ходом допускается. В этом режиме ЭБУ теряет информацию о нагрузке генератора и переходит на аварийный алгоритм управления оборотами холостого хода, поднимая их до 850–950 об/мин. На работу силовой установки это кардинально не влияет, однако длительная езда в таком режиме может спровоцировать ускоренный износ свечей зажигания и перерасход горючего.Отдельная рекомендация касается дизельных двигателей и машин с электрическими усилителями руля — при неисправном генераторе резко возрастает нагрузка на аккумулятор, и потеря управления в повороте из-за отключения ЭУРа становится реальной угрозой.
Влияние кода P1594 на расход топлива
Взаимосвязь между неисправностью цепи генератора и расходом топлива прямая, но часто недооцениваемая.Механизм увеличения расхода
Одной из функций стратегии управления двигателем является так называемая "интеллектуальная зарядка". PCM, получая данные о токе возбуждения генератора по линии FR, с высокой точностью рассчитывает крутящий момент, затрачиваемый двигателем на вращение генератора. Этот момент компенсируется открытием дроссельной заслонки на величину, эквивалентную нагрузке кондиционера и других навесных агрегатов.При обрыве цепи сигнала FR ЭБУ не может рассчитать добавку воздуха и переход на холостой ход происходит с задержкой, вызывая провалы оборотов. Для предотвращения глушения двигателя блок принудительно завышает базовые обороты и обогащает смесь, увеличивая расход на 5–15 процентов, в основном заметных в городском цикле с частыми торможениями и разгонами.
На автомобилях Chrysler, где PCM напрямую управляет возбуждением генератора, потеря контроля над цепью зарядки часто переводит генератор в режим максимального возбуждения, либо отключает его полностью, заставляя ЭБУ бороться с низким напряжением путем увеличения времени впрыска форсунок из-за замедления открытия электромагнитных клапанов. Это ведет к значительному перерасходу топлива.
Методика поиска и устранения неисправности
Для полноценной диагностики потребуется мультиметр с функцией измерения частоты и скважности (duty cycle), а также осциллограф, хотя в полевых условиях можно обойтись цифровым вольтметром с высоким входным сопротивлением.Предварительная проверка бортовой сети
До начала охоты за сигнальными цепями необходимо исключить тривиальные проблемы с силовой частью.- Проверьте напряжение покоя аккумуляторной батареи через 6–8 часов после остановки двигателя. Оно должно быть не ниже 12.4 В. Значение 11.8 В говорит о сульфатации или разряженной батарее, что само по себе вызывает генерацию ложных кодов по цепи зарядки.
- Осмотрите клеммы АКБ и силовой провод, идущий от генератора к плюсовой клемме стартера или распределительной коробке. Следы перегрева, оплавленная изоляция на наконечнике — показание к замене провода и зачистке контактов.
- Измерьте падение напряжения на минусовой силовой цепи. Подключите вольтметр между корпусом генератора и отрицательным выводом батареи. При запущенном двигателе и включенных потребителях (фары, печка) падение напряжения не должно превышать 0.5 В. Величина в 1–2 В говорит о плохой массе двигателя.
Диагностика сигнальной цепи терминала FR (Mitsubishi)
Для Mitsubishi характерна отдельная сигнальная линия FR между генератором и ЭБУ.- Найдите на разъеме генератора провод, соответствующий выводу FR. Согласно схемам, обычно это тонкий провод не силового сечения.
- При включенном зажигании и заглушенном двигателе на этом проводе относительно массы должно быть напряжение около 1.0–3.0 В, подаваемое подтягивающим резистором внутри PCM.
- Запустите двигатель. Вольтметр должен показать пульсирующее напряжение или меандр. В режиме измерения частоты и скважности сигнал должен меняться при включении и выключении мощных потребителей (дальний свет, вентилятор отопителя на максимум). Если мультиметр показывает стабильное напряжение 0 В или 5 В, не реагирующее на нагрузку, неисправность в генераторе или обрыв линии до ЭБУ.
- Проверка целостности линии выполняется прозвонкой от разъема генератора до соответствующего пина на разъеме PCM. Сопротивление исправной линии не выше 1 Ома.
Диагностика цепи управления возбуждением (Chrysler)
Схема управления генератором у Chrysler конца 90-х годов принципиально отличается. PCM напрямую коммутирует один из выводов обмотки возбуждения, второй вывод питается через реле ASD.- Отключите разъем генератора. На одном из контактов управления (обычно темно-зеленый провод) при включенном зажигании должно кратковременно появиться питание +12В от реле ASD.
- Второй провод управления (часто зеленый с оранжевой полосой) идет к драйверу PCM. PCM подает на него массу через транзистор. Проверьте этот провод на отсутствие короткого замыкания на массу при выключенном зажигании. Сопротивление между этим проводом и кузовом должно быть выше 10 кОм.
- Подключите к разъему генератора низкоомную нагрузку (лампу на 5 Вт) вместо обмотки возбуждения. Запустите двигатель. Если лампа загорается, а код P1594 остается активным в памяти, неисправен узел генератора либо нарушена обратная связь по шине данных (для моделей с LIN-протоколом). Если лампа не горит, неисправность кроется в PCM или реле ASD.
Проверка реле ASD
Реле ASD (Automatic Shutdown Relay) на автомобилях Chrysler управляет питанием катушек зажигания, форсунок и генератора. Неустойчивая работа этого реле приводит к пропаданию питания возбуждения генератора. Необходимо переткнуть реле заведомо исправным (они одинаковые с реле топливного насоса) и стереть код ошибки.Примеры из ремонтной практики
При обращении владельца Dodge Caravan 1998 года с жалобой на горящий чек и код P1594 была выявлена типичная для этой модели болезнь. Аккумулятор был полностью заряжен, напряжение на холостом ходу составляло 14.1 В. Однако осциллограмма на выводе FR генератора показала аномальные всплески напряжения до 7 В. Детальный осмотр выявил, что силовой провод генератора, проходящий под двигателем в пластиковом коробе, имел оплавленную изоляцию и касался сигнального провода FR. Высоковольтные пульсации с диодного моста наводились на сигнальную линию, что PCM и интерпретировал как ошибку P1594. Ремонт заключался в замене поврежденного участка проводки и укладке ее с соблюдением заводской трассировки.На Mitsubishi Montero Sport с двигателем 6G72 ошибка P1594 сопровождалась плавающими оборотами при включении кондиционера. Диагностика показала полное отсутствие сигнала FR. При снятии разъема с генератора обнаружена коррозия и разрушение пина FR из-за попадания антифриза. Замена ответной части разъема и восстановление контакта решили проблему. Генератор вмешательства не потребовал.
На Jeep Grand Cherokee WJ с двигателем 4.0L ошибка P1594 сопровождалась периодическим отказом генератора. Проверка показала, что внутренний драйвер PCM перегревался и отключал обмотку возбуждения. Установка дополнительного внешнего регулятора напряжения, взявшего на себя управление обмоткой, и отключение цепи от PCM позволили полностью убрать ошибку и восстановить стабильную зарядку.
