Ошибка P1593: полное руководство по диагностике и ремонту

Сообщение

Краткая справка по маркам автомобилей

Hyundai Santa Fe, Tucson, Elantra, Solaris, i30, i40, Getz — ошибка клапана управления геометрией впускного коллектора или датчика положения заслонок VIS

Kia Ceed, Rio, Sportage, Cerato, Sorento — неисправность системы изменения геометрии впускного коллектора (VIS), обрыв цепи управления

Mitsubishi Pajero, L200, Outlander, ASX, Lancer — ошибка электромагнитного клапана геометрии впускного коллектора или датчика положения заслонок

Chrysler Sebring, PT Cruiser, Voyager — неисправность привода заслонок впускного коллектора (Short Runner Valve)

Лада Веста, XRAY (двигатели H4M) — неисправность цепи управления заслонками впускного коллектора

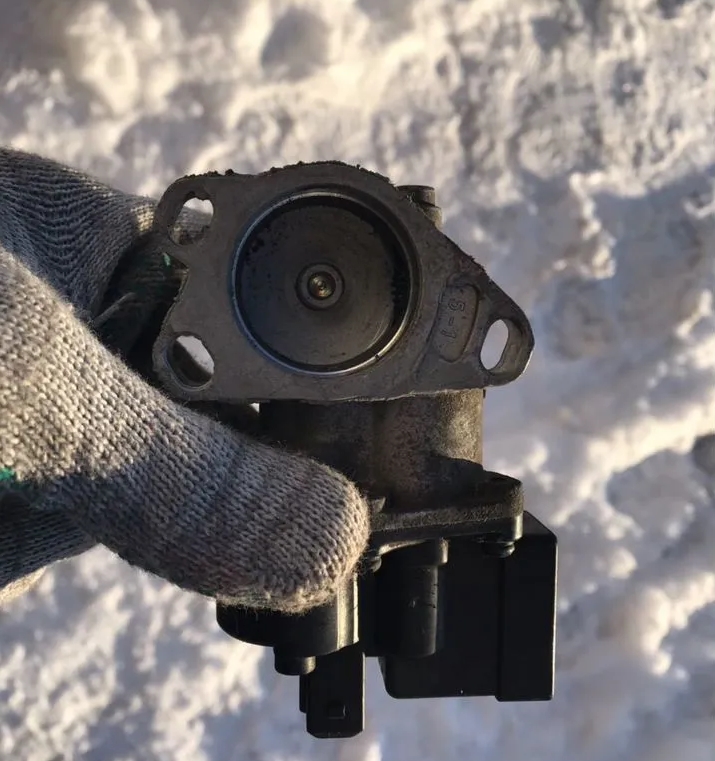

: Ошибка P1593; DTC_P1593.jpg (301.89 КБ) 182 просмотра

Природа кода неисправности P1593

Код P1593 относится к категории специфических кодов производителя, его расшифровка напрямую зависит от марки и даже конкретной модели двигателя. В общем смысле он сигнализирует о проблеме в системе изменения геометрии впускного тракта.

Для большинства двигателей внутреннего сгорания современных легковых автомобилей, особенно концерна Hyundai-Kia-Mitsubishi с технологией GDI и MPI, код P1593 указывает на электрическую или механическую неисправность в системе VIS (Variable Induction System). Система VIS предназначена для оптимизации наполнения цилиндров воздухом на разных оборотах двигателя: на низких оборотах воздух движется по длинному каналу, на высоких — заслонка открывает короткий путь. Блок управления двигателем (ЭБУ) контролирует положение заслонки с помощью датчика и управляет ею через электромагнитный клапан и вакуумный привод.

Суть ошибки сводится к двум основным сценариям в зависимости от архитектуры системы конкретного мотора:

Цепь датчика положения заслонок впускного коллектора выдает сигнал, выходящий за пределы допустимого рабочего диапазона напряжений (низкий или высокий уровень сигнала).

Цепь управления электромагнитным клапаном привода заслонок оборвана, замкнута на массу или на питание.

Подробная спецификация по маркам

Hyundai и Kia (двигатели G4FC, G4FD, G4KD, G4KE, G4NA и дизельные D4HB)

На автомобилях Hyundai и Kia код P1593 обозначается как "VIS Valve Circuit Malfunction" или "Variable Intake Manifold Solenoid Valve Circuit Malfunction". В русскоязычной диагностической литературе встречается формулировка: "Цепь клапана управления геометрией впускного коллектора — неисправность".

Система включает в себя электромагнитный клапан (соленоид VIS), установленный на впускном коллекторе, вакуумный актуатор с тягой, механическую заслонку внутри коллектора и датчик положения. На бензиновых моторах G4KD (Theta II) объемом 2.0 и 2.4 литра, устанавливаемых на Santa Fe, Sonata, Optima, проблема часто связана с закисанием самой заслонки из-за нагара.

Mitsubishi (двигатели 4A91, 4B10, 4B11, 4G69, 4M41)

На Outlander, ASX и Lancer с бензиновыми атмосферными двигателями код P1593 расшифровывается как неисправность электромагнитного клапана управления заслонками или неверный сигнал датчика положения впускного коллектора. На дизелях 4M41 (Pajero Sport, L200) ошибка указывает на проблемы с вихревыми заслонками впускного тракта, что часто сопровождается падением мощности и переходом в аварийный режим.

Лада Веста и XRAY (двигатель H4M производства Nissan-Renault)

На отечественных автомобилях с двигателем H4M код P1593 может регистрироваться контроллером как неисправность цепи электромагнитного клапана системы VIS, управляющего длиной впускного тракта.

Основные причины возникновения ошибки P1593

Причины диагностируются в строгой последовательности: от простого к сложному и от электрики к механике. Анализ обращений с данной неисправностью позволяет систематизировать первопричины следующим образом.

Электрические неисправности

Это самая распространенная категория поломок. Проводка к электромагнитному клапану VIS и датчику положения заслонок часто прокладывается в непосредственной близости к впускному коллектору и головке блока цилиндров, где температура и вибрации разрушают изоляцию проводов.

Обрыв цепи управления клапаном. Обычно происходит на изгибе жгута вблизи разъема. Из-за перепада температур изоляция дубеет, медные жилы ломаются внутри изоляции, сохраняя внешнюю целостность.

Короткое замыкание на массу или на питание. Возникает при перетирании изоляции о кронштейны двигателя.

Плохой контакт в разъеме. Окисление пинов разъема управления клапаном или датчика, ослабление фиксатора, приводящее к перемежающемуся сигналу.

Неисправность электромагнитного клапана VIS

Клапан представляет собой электромеханическое устройство с сопротивлением обмотки, обычно в диапазоне от 20 до 40 Ом. При подаче напряжения клапан переключает вакуумный канал. Основные дефекты:

Обрыв обмотки (сопротивление стремится к бесконечности).

Межвитковое замыкание (сопротивление ниже нормы, что приводит к перегрузке драйвера ЭБУ).

Механическое заклинивание золотника клапана из-за попадания грязи или масла из вакуумной магистрали.

Неисправность датчика положения заслонок

Датчик представляет собой потенциометр, аналогичный датчику положения дроссельной заслонки. На его выходе напряжение обычно меняется в пределах 0.5–4.5 В. Если ЭБУ фиксирует напряжение вне этого диапазона, выставляется код неисправности. Типичная поломка — износ резистивной дорожки, вызванный постоянным износом в одном секторе хода.

Механические проблемы впускного коллектора

Закоксовывание заслонок. На двигателях с прямым впрыском (GDI) и системой EGR происходит обильное осаждение маслянистого нагара на осях и самой заслонке. Золотник актуатора или тяга не могут преодолеть сопротивление.

Потеря герметичности вакуумной магистрали. Вакуумный актуатор управляется клапаном за счет разрежения из ресивера. Трещины в вакуумных трубках, разрыв мембраны актуатора или подсос воздуха делают перемещение заслонки невозможным.

Механический износ тяги. Усталостное разрушение или соскакивание пластиковой шаровой опоры тяги привода с рычага заслонок.

Анализ безопасности движения с активной ошибкой P1593

Решение о продолжении движения принимается на основе понимания, в каком положении заклинило заслонку.

Ситуации, допускающие движение

Если заслонка заклинила в положении "высокие обороты" (короткий впускной тракт) или в среднем положении, двигатель может работать относительно стабильно. Вы заметите провал тяги на низких оборотах и затрудненный пуск. Движение до места ремонта своим ходом допускается при соблюдении пониженного скоростного режима, так как на высоких оборотах наполнение цилиндров будет адекватным.

Если система сконструирована так, что при отсутствии вакуума заслонка возвращается пружиной в положение "длинный впускной тракт" (низкие обороты), автомобиль сохранит нормальную тягу в городском цикле, но будет страдать мощностью на трассе при обгонах.

Ситуации, требующие экстренной остановки или эвакуации

Эвакуация требуется крайне редко, но показана в следующих случаях:

Плавают обороты холостого хода с угрозой остановки двигателя на перекрестке. Это указывает на хаотичное перемещение заслонки, перекрывающее подачу воздуха.

Сильная детонация при ускорении. Если заслонка блокируется в положении "длинный канал" и не переключается на высоких оборотах, это грозит перегревом и разрушением поршневой группы из-за обеднения смеси.

Наличие посторонних механических стуков во впускном коллекторе. Это может свидетельствовать о разрушении заслонок и попадании элементов в цилиндры, что приводит к фатальным повреждениям двигателя.

Влияние кода P1593 на расход топлива

Увеличение расхода топлива при данной ошибке неизбежно и составляет в среднем от 10 до 30 процентов в зависимости от режима работы мотора и конструкции впуска.

Механизм повышения расхода

Геометрия впускного коллектора напрямую влияет на фазовый состав смеси и коэффициент наполнения цилиндров. При неработающей системе VIS ЭБУ использует аварийные таблицы коррекции топливоподачи. Если заслонка застыла в положении, неподходящем под текущий режим оборотов, двигатель недополучает воздух, смесь переобогащается, что приводит к росту расхода и быстрому закоксовыванию свечей зажигания. Датчик кислорода фиксирует отклонение, и блок управления пытается корректировать впрыск, но физически не может изменить аэродинамику потока.

При заклинивании заслонки в режиме короткого канала на холостых оборотах падает скорость воздушного потока в цилиндрах, нарушается завихрение смеси, сгорание становится вялым, КПД падает — отсюда перерасход.

Методика поиска и устранения неисправности

Рациональный подход к ремонту требует сканера с возможностью чтения потока данных в реальном времени, мультиметра и вакуумного насоса с манометром.

Инструментальная и визуальная проверка

Первый этап — осмотр подкапотного пространства при заглушенном и запущенном двигателе.

Визуально оцените состояние разъемов на электромагнитном клапане VIS и датчике положения (чаще всего они расположены на боковой части пластикового впускного коллектора). Ищите следы оплавления, зеленые окислы на контактах, трещины в пластике колодок.

Проверьте вакуумные магистрали. Тонкие резиновые трубки, идущие от вакуумного ресивера к клапану и от клапана к актуатору, не должны иметь трещин и сидеть плотно на штуцерах. Часто трубка дубеет и лопается на изгибе непосредственно у штуцера.

Запустите двигатель. Найдите актуатор (цилиндр с тягой и штоком, соединенным с рычагом на впускном коллекторе). Резко нажмите на педаль акселератора до 3000–4000 оборотов. Шток актуатора должен втянуться и переместить заслонку. Отсутствие движения говорит о неисправности вакуумной или управляющей части.

Электрические тесты клапана VIS

Снимите разъем с электромагнитного клапана. На многих моделях Hyundai и Kia клапан имеет два провода: плюс питания (часто от главного реле) и управляющий минус с ЭБУ.

Измерьте сопротивление обмотки. Установите мультиметр в режим измерения сопротивления до 200 Ом. Подключите щупы к контактам клапана. Сопротивление исправной детали должно составлять от 25 до 35 Ом при температуре около 20 градусов Цельсия. Показатель "0 Ом" — короткое замыкание, "бесконечность" — обрыв.

Проверка питания. При включенном зажигании на одном из пинов колодки жгута (со стороны проводов, не клапана) должно присутствовать напряжение бортсети (+12В). Отсутствие питания требует проверки предохранителей цепи управления двигателем.

Проверка управляющего сигнала. Подключите светодиодный тестер к контактам разъема. При резком открытии дросселя ЭБУ должен кратковременно подать массу на клапан, светодиод моргнет или засветится на короткое время.

Диагностика датчика положения заслонок

На многих моторах установлен датчик, аналогичный потенциометру. Его проверка не отличается от проверки ДПДЗ.

На выключенном зажигании отключите разъем датчика. На колодке должно быть три провода: опорное питание (+5В), масса и сигнальный.

Подайте зажигание. Измерьте напряжение между выводом питания и массой — должно быть 5 Вольт.

При подключенном датчике в режиме реального времени с помощью сканера или иголок (прокалывая провода) считайте напряжение на сигнальном выводе. Вручную медленно перемещая тягу актуатора, проследите за плавностью нарастания и убывания напряжения от 0.5 до 4.5 В. Провалы и скачки говорят об износе датчика.

Проверка целостности вакуумной системы и актуатора

Механическая проверка дает окончательный ответ о состоянии привода заслонок.

Отсоедините вакуумную трубку от актуатора. Подсоедините ручной вакуумный насос к штуцеру актуатора.

Создайте разрежение около 0.5–0.6 Бар (400–500 мм рт. ст.). Шток актуатора должен втянуться до упора. Оставьте систему в покое на 1 минуту. Если стрелка манометра падает, а шток возвращается обратно, мембрана актуатора порвана — узел под замену.

Если актуатор держит вакуум, но заслонка не движется, проверьте свободу хода рычажного механизма. Попробуйте вручную переместить тягу. На двигателях с пробегом свыше 150 тысяч километров заслонки часто заклинены нагаром. В этом случае необходимо снимать впускной коллектор и производить механическую очистку.

Практические примеры и рекомендации

При ремонте ряда автомобилей выявлены устойчивые закономерности проявления дефекта.

При обращении владельца Hyundai Tucson 2012 года с двигателем G4KD (2.0 MPI) и жалобой на потерю мощности и код P1593 первоначально был заменен электромагнитный клапан, так как его сопротивление оказалось 40 кОм (обрыв). Ошибка ушла, но через три дня вернулась. Детальный осмотр показал, что мембрана вакуумного актуатора имела микронадрыв, и масляный туман из впуска через трубку управления попал в новый клапан и заклинил его. Потребовалась замена актуатора в сборе и повторная замена клапана с обязательной чисткой магистрали. Рекомендация: всегда проверяйте отсутствие масла в вакуумных трубках, идущих от ресивера.

На Mitsubishi Outlander XL с пробегом 220 тысяч километров датчик положения заслонок VIS выдавал напряжение 0.02 В при любом положении рычага. Дорожки потенциометра были стерты в пыль. В конструкции Mitsubishi датчик не поставляется отдельно, а идет в сборе с корпусом заслонок (впускным коллектором). Попытка восстановления дорожек токопроводящим лаком дала временный эффект на 500 км, после чего ошибка вернулась из-за абразивного износа лака. Решением стала установка контрактного впускного коллектора.

На Лада Веста с вазовским мотором 21179 код P1593 часто путают с ошибкой P1593, специфичной для концерна ВАЗ (неисправность ЭБУ). На самом деле на автомобилях с ниссановским двигателем H4M это означало именно VIS, и проблема решалась заменой реле электромагнитного клапана, которое выходило из строя из-за влаги в монтажном блоке.

Алгоритм исправления без замены деталей

В ряде случаев замена компонентов не требуется.

Сброс адаптаций. После механического ремонта или устранения подсоса воздуха необходимо обучить ЭБУ крайним положениям заслонок. Это делается с помощью дилерского сканера (GDS для Hyundai/Kia, MUT для Mitsubishi) через процедуру "VIS Adaptation". Принудительно заслонки перемещаются по циклу, ЭБУ запоминает правильные значения датчика.

Очистка впускного коллектора. Без демонтажа коллектора эффективность чистки низкая. Правильная процедура: снять коллектор, демонтировать заслонки, очистить посадочные места и оси от нагара с помощью очистителя карбюратора и мягкой латунной щетки.

Ремонт проводки. При выявлении обрыва у разъема клапана необходимо аккуратно отрезать старый участок, обжать новые клеммы и установить их в корпус разъема, предварительно надев на провод термоусадочную трубку.

Используя данный диагностический протокол, специалист может локализовать неисправность с кодом P1593 за время, не превышающее тридцати минут, отсекая рабочие гипотезы по пути прохождения сигнала от исполнительного механизма к контроллеру.
