Ошибка P1591: техническое руководство по диагностике и ремонту

Сообщение

Краткая сводка: марка и значение ошибки

Hyundai (Solaris, Elantra, Tucson, Santa Fe) — неисправность цепи управления электромагнитным клапаном системы изменения фаз газораспределения (CVVT) на впускном распредвале либо обрыв в цепи датчика положения распредвала.

Kia (Rio, Ceed, Sportage) — идентичная проблема с системой CVVT, отказ масляного контрольного клапана.

Mitsubishi — сбой в работе сервопривода системы MIVEC.

Техническая расшифровка кода P1591

Ошибка двигателя автомобиля p1591 принадлежит к группе специфических кодов завода-изготовителя и не стандартизирована в общем реестре SAE. Подавляющее большинство обращений приходится на автомобили южнокорейского производства. В заводских мануалах Hyundai и Kia расшифровка звучит как "CVVT Oil Control Valve Circuit Malfunction" или "Camshaft Position Sensor - Signal Plausibility Error". На практике это означает, что блок управления двигателем зафиксировал электрическую неисправность в цепи клапана регулировки фаз либо недостоверный сигнал с датчика положения распредвала, используемого для контроля работы CVVT.

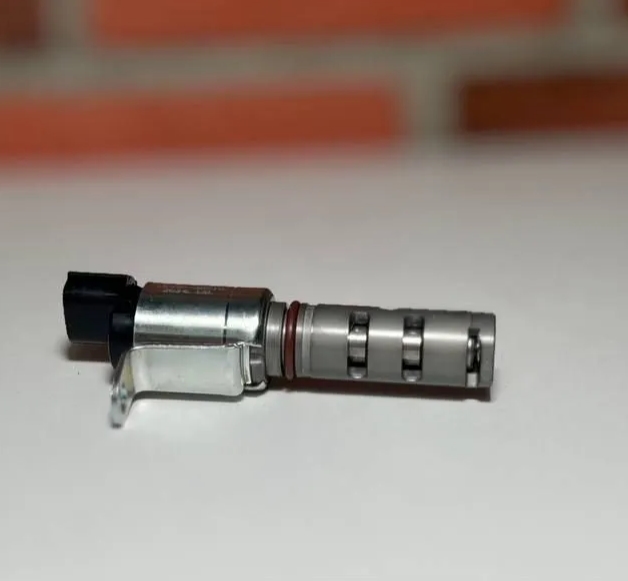

: Ошибка P1591; DTC_P1591.jpg (89.55 КБ) 216 просмотров

Причины возникновения ошибки P1591

Электрическая неисправность клапана CVVT

Соленоидный клапан управления фазами (Oil Control Valve, OCV) установлен на головке блока цилиндров и работает в тяжелых температурных условиях. Со временем его электрические параметры могут выходить за пределы допуска.

Обрыв обмотки. Сопротивление исправного клапана CVVT на моторах Hyundai серии Gamma (1.4, 1.6) и Theta II (2.0, 2.4) составляет 6.9–7.9 Ом. При обрыве значение стремится к бесконечности. Причина — перегрев катушки или вибрационное разрушение выводов.

Межвитковое замыкание. Лаковое покрытие обмоточного провода деградирует от термоциклирования, сопротивление падает до 2–4 Ом. Ток потребления возрастает, блок управления отключает канал и записывает p1591 ошибка hyundai.

Короткое замыкание на корпус. Изоляция разрушается в месте входа проводов в соленоид, оголенная жила касается металлического корпуса клапана.

Повреждение проводки и разъема

Перетирание жгута. На Hyundai Elantra и Tucson типичное место — участок проводки за двигателем, где жгут прилегает к острой кромке кронштейна впускного коллектора или термостата.

Оплавление или окисление контактов разъема. Клапан расположен в зоне высоких температур, пластик разъема становится хрупким, фиксатор обламывается. Контакт ослабевает, сопротивление растет.

Попадание масла в разъем. При негерметичности уплотнительного кольца клапана моторное масло просачивается наружу и затекает в электрический разъем, создавая токопроводящий мостик между контактами.

Неисправность датчика положения распредвала

Датчик на эффекте Холла передает в ЭБУ информацию о фактическом угле поворота распредвала. На основе этих данных рассчитывается коррекция фаз.

Выход из строя чувствительного элемента. Датчик перестает формировать импульсы либо сигнал становится нестабильным.

Загрязнение торца датчика металлической стружкой. Магнитный сердечник притягивает продукты износа двигателя, зазор между датчиком и зубчатым венцом меняется, сигнал искажается.

Механические проблемы системы CVVT

Засорение масляной магистрали. Продукты окисления масла и шлам забивают сетчатый фильтр клапана OCV, давление масла на входе фазовращателя падает ниже критического.

Заклинивание золотника клапана. Масляный лак блокирует подвижный сердечник, он не может сместиться при подаче напряжения.

Износ или заклинивание самого фазовращателя на распредвале. Лопасти ротора теряют герметичность, масло стравливается, не создавая усилия поворота.

Можно ли продолжать движение или нужна эвакуация

Активная ошибка P1591

При регистрации кода неисправности система CVVT отключается, фазы газораспределения фиксируются в базовом положении. Двигатель продолжает работать, но с ухудшенными характеристиками.

Если ошибка только записана в память, без включения аварийного режима и горящей лампы Check Engine, движение разрешено. Желательно в ближайшее время посетить сервис.

Если горит Check Engine и наблюдается потеря мощности, двигатель можно эксплуатировать ограниченно. Скорость и обороты следует держать в среднем диапазоне, избегая резких ускорений.

Если лампа Check Engine мигает, мотор троит, слышен металлический стук из-под клапанной крышки — немедленно остановиться и вызвать эвакуатор. Стук указывает на механическое разрушение фазовращателя или растяжение цепи ГРМ.

Особенности для разных моделей

На Hyundai Solaris 1.6 с мотором Gamma ошибка P1591 редко приводит к полному обездвиживанию. Обычно симптоматика ограничивается повышенным расходом топлива и вялым разгоном. На Tucson и Santa Fe с моторами Theta II последствия могут быть серьезнее из-за большей нагрузки на систему фаз.

Влияние ошибки P1591 на расход топлива

Система изменения фаз газораспределения напрямую влияет на экономичность двигателя. При отключенной CVVT впускной распредвал фиксируется в положении позднего закрытия клапанов, оптимизированном под высокие обороты.

На низких и средних оборотах наполнение цилиндров ухудшается. Часть топливно-воздушной смеси вытесняется обратно во впускной коллектор.

Для компенсации потери крутящего момента водитель сильнее нажимает на педаль газа. Дроссельная заслонка открывается шире, расход топлива увеличивается.

На моторах Gamma 1.6 перерасход с активной ошибкой двигателя автомобиля p1591 составляет 12–18% в смешанном цикле. На Theta II 2.4 — до 20%. В городских пробках разница еще заметнее.

Методология устранения ошибки P1591

Необходимый инструментарий

Диагностический сканер с поддержкой Hyundai/Kia (G-scan, Launch X431, оригинальный GDS).

Мультиметр с возможностью измерения сопротивления с точностью до 0.1 Ом и режимом Duty Cycle.

Осциллограф (желательно, но не обязательно).

Аэрозольный очиститель электрических контактов.

Набор гаечных ключей и головок для демонтажа клапана.

Пошаговая диагностика системы CVVT

Шаг 1: Считывание кодов и стоп-кадра

Подключить сканер к диагностическому разъему OBD-II. Войти в блок управления двигателем.

Считать все зарегистрированные коды. Вместе с P1591 могут присутствовать P0011 (положение распредвала вне допуска), P0014 (запаздывание фазы), P0016 (корреляция коленвал-распредвал).

Сохранить данные стоп-кадра: обороты двигателя, температура охлаждающей жидкости, скорость автомобиля в момент фиксации ошибки.

Шаг 2: Визуальный осмотр

Открыть капот, найти клапан CVVT. На моторах Gamma он расположен на левой стороне головки блока (по ходу автомобиля), на Theta II — на верхней части клапанной крышки возле шкива впускного распредвала.

Осмотреть разъем клапана. Проверить целостность пластикового фиксатора, отсутствие подтеков масла, следов окисления на контактах.

Проверить состояние жгута проводов на всем протяжении от разъема клапана до блока управления. Особое внимание уделить местам перегиба и касания жгута о металлические кромки.

Шаг 3: Электрическая проверка клапана

Отключить разъем от клапана OCV. Мультиметр перевести в режим измерения сопротивления (200 Ом).

Измерить сопротивление между контактами клапана. Норма — 6.9–7.9 Ом при температуре 20°C. Отклонение на 1 Ом и более — повод для замены.

Измерить сопротивление между каждым контактом и металлическим корпусом клапана. Мультиметр должен показывать бесконечность (разрыв). Любое конечное значение — пробой изоляции на массу.

Шаг 4: Проверка питания и управляющего сигнала

При включенном зажигании измерить напряжение на контактах разъема со стороны жгута. На одном из контактов должно быть +12В (питание от главного реле). Отсутствие питания — проверка предохранителей и реле.

Завести двигатель. Мультиметр в режим Duty Cycle подключить к сигнальному контакту разъема. На холостом ходу коэффициент заполнения ШИМ должен составлять 40–60%. При резком открытии дросселя значение должно плавно меняться. Отсутствие ШИМ-сигнала при исправной проводке указывает на неисправность драйвера в ЭБУ.

Шаг 5: Проверка датчика положения распредвала

Найти датчик на головке блока в районе впускного распредвала. Отключить разъем.

Проверить напряжение питания датчика: между контактом питания и массой должно быть 5В при включенном зажигании.

Осциллографом или мультиметром в режиме измерения частоты проверить сигнал датчика при прокрутке стартером. Должен наблюдаться устойчивый меандр с амплитудой 5В.

Осмотреть торец датчика — металлическая стружка или масляный налет удаляются безворсовой тканью.

Шаг 6: Механическая проверка клапана

Снять клапан OCV (обычно крепится одним болтом на 10 мм).

Осмотреть сетчатый фильтр на наличие стружки, шлама, лаковых отложений. Забитый фильтр — показание к внеочередной замене масла и промывке системы смазки.

Подать 12В на контакты клапана от АКБ. Исправный клапан издает четкий щелчок — золотник втягивается. Отсутствие щелчка говорит о механическом заклинивании.

Промыть клапан в ультразвуковой ванне или очистителем карбюратора до свободного хода золотника.

Шаг 7: Установка и адаптация

Установить клапан на место, заменить уплотнительное кольцо (идет в комплекте с новым клапаном).

Подключить разъем, завести двигатель, прогреть до рабочей температуры.

Сканером стереть коды ошибок. Выполнить процедуру "CVVT Actuator Test" для проверки работоспособности.

Сбросить адаптации топливной коррекции. Провести тестовую поездку в разных режимах.

Примеры из практики и отзывы по ремонту

Случай 1: Hyundai Solaris 2014 1.6 Gamma

Владелец обратился с жалобой на повышенный расход топлива и периодическое зажигание Check Engine. Сканер показал p1591 ошибка hyundai. Замер сопротивления клапана OCV дал 8.5 Ом — выше нормы. При детальном осмотре разъема обнаружено окисление контактов из-за попадания влаги при мойке двигателя. Контакты зачищены, обработаны диэлектрической смазкой. Клапан заменен на новый. Ошибка стерта, после пробной поездки не вернулась. Расход топлива снизился с 11.5 до 8.2 л/100 км.

Случай 2: Hyundai Tucson 2016 2.0 Theta II

Автомобиль приехал с включенным аварийным режимом и горящей лампой Check Engine. Диагностика выявила код P1591. Сопротивление клапана CVVT — 3.1 Ом (межвитковое замыкание). После замены клапана ошибка стерлась, но через 30 километров появилась снова. Повторная диагностика показала забитый сетчатый фильтр нового клапана — масло в двигателе оказалось сильно загрязнено. Выполнена промывка системы смазки, замена масла и фильтра, повторная замена клапана. Проблема устранена полностью.

Случай 3: Kia Rio 2012 1.4 Gamma

Горел Check Engine, мотор работал с провалами при разгоне. Код P1591. Клапан OCV исправен, сопротивление в норме. При проверке осциллографом сигнал с датчика распредвала отсутствовал. Датчик заменен — сигнал появился, но ошибка не ушла. Дальнейшая прозвонка жгута выявила обрыв сигнального провода датчика в месте перехода через гофру к блоку управления. Провод восстановлен, соединение пропаяно и заизолировано термоусадкой. Ошибка удалена.

Случай 4: Hyundai Elantra 2018 2.0 Nu

Периодическое загорание Check Engine с кодом P1591 только на холодном двигателе. После прогрева ошибка сбрасывалась сама. Причина — плавающее сопротивление клапана OCV из-за микротрещины в обмотке. На холодную сопротивление уходило в 12 Ом, на горячую возвращалось к норме. Замена клапана решила проблему.
