Ошибка P1590: техническое руководство по диагностике и ремонту

Сообщение

Краткая сводка: марка и значение ошибки

Mitsubishi (Outlander 3, Lancer 10, ASX) — обрыв цепи электромагнитного клапана системы изменения фаз газораспределения (MIVEC) либо неисправность датчика положения распредвала.

Opel — сбой связи между блоками управления по шине CAN, ошибка контрольной суммы.

Nissan Dayz — внутренняя неисправность блока управления двигателем.

Происхождение и техническая суть кода P1590

Ошибка двигателя автомобиля p1590 не входит в унифицированный перечень стандарта OBD-II. Это внутренний код завода-изготовителя. Чаще всего с ним сталкиваются владельцы автомобилей Mitsubishi, поэтому запросы p1590 mitsubishi, p1590 outlander и p1590 mitsubishi outlander доминируют в поисковых системах. В заводских мануалах Mitsubishi расшифровка кода звучит как "MIVEC Oil Control Valve Circuit Open" или обрыв цепи клапана управления маслом системы изменения фаз. На некоторых моделях код также привязывается к датчику положения впускного распредвала. Второй заметный кластер обращений связан с Opel, где p1590 ошибка опель означает потерю коммуникации по CAN-шине.

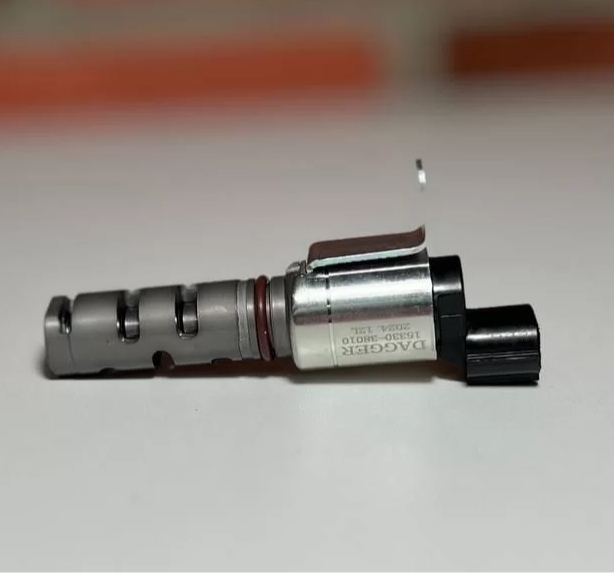

: Ошибка P1590; DTC_P1590.jpg (91.18 КБ) 278 просмотров

Причины возникновения ошибки P1590

Mitsubishi: клапан MIVEC и датчик распредвала

Система MIVEC изменяет фазы газораспределения за счет давления масла, направляемого электрогидравлическим клапаном. Блок управления двигателем подает на клапан ШИМ-сигнал, регулируя степень открытия. При любом нарушении в этой цепи фиксируется p1590 mitsubishi.

Электрические неисправности клапана

Обрыв обмотки соленоида. Сопротивление исправного клапана MIVEC на Outlander 3 с мотором 4B11 или 4J12 лежит в диапазоне 6.9–7.9 Ом. При обрыве сопротивление уходит в бесконечность.

Короткое замыкание обмотки на корпус. Изоляция провода внутри соленоида разрушается от вибраций и перепадов температуры, оголенный провод касается металлического корпуса.

Окисление или оплавление контактов в разъеме клапана. Клапан расположен на головке блока в зоне высоких температур, пластик разъема со временем деградирует.

Проблемы с проводкой

Перетирание жгута проводов. На p1590 mitsubishi outlander 3 типичное место повреждения — участок жгута за двигателем, где провода касаются острой кромки кронштейна впускного коллектора.

Обрыв сигнального провода между ЭБУ и клапаном. Часто происходит в гофре перехода от кузова к двигателю.

Неисправность датчика положения распредвала

Датчик Холла на впускном распредвале выходит из строя, передавая некорректные данные о фактическом угле фаз. ЭБУ не может сопоставить команду и результат, записывает p1590 ошибка mitsubishi.

Механические проблемы

Загрязнение масляных каналов. Продукты окисления масла и стружка забивают сетчатый фильтр клапана MIVEC. Давления масла не хватает для сдвига фазовращателя.

Износ или заклинивание самого фазовращателя (шестерни на распредвале).

Opel: сбой CAN-коммуникации

Окисление контактов в колодках блоков управления после попадания влаги.

Обрыв витой пары CAN-H и CAN-L в жгуте моторного отсека.

Выход из строя одного из модулей, создающего помехи на шине данных.

Можно ли продолжать движение или нужна эвакуация

Mitsubishi с неисправностью MIVEC

Критичность ошибки зависит от характера отказа.

Если ошибка активна и двигатель перешел в аварийный режим (горит Check Engine, лампа ASC, ограничение оборотов), дальнейшее движение нежелательно. Отключение системы фаз заставляет мотор работать с неоптимальным газообменом. На высоких оборотах возникает детонация, разрушающая поршневую группу.

Если p1590 outlander записан как спорадический код без включения аварийного режима, до сервиса можно доехать своим ходом, избегая резких ускорений и высоких оборотов.

Если ошибка сопровождается металлическим стуком из-под клапанной крышки — немедленно заглушить мотор и вызывать эвакуатор. Стук говорит о механическом разрушении фазовращателя или цепи ГРМ.

Opel

При нарушении CAN-связи могут пропасть показания приборной панели, отказать усилитель руля. Движение в таких условиях опасно, рекомендуется эвакуация.

Влияние ошибки P1590 на расход топлива

Двигатели Mitsubishi

Система MIVEC напрямую влияет на экономичность. При отключенном фазорегуляторе фазы впуска фиксируются в базовом положении, оптимизированном под средние обороты. На низких и высоких оборотах наполнение цилиндров ухудшается.

Для p1590 mitsubishi outlander 3 с двигателем 2.0 (4B11) перерасход топлива составляет 12–18%. Мотор теряет эластичность, водитель сильнее давит на педаль, чтобы сохранить темп.

На холостом ходу отключенная система фаз вызывает нестабильность оборотов, что добавляет 0.2–0.4 л/ч к мгновенному расходу.

Методология устранения ошибки P1590

Mitsubishi: пошаговая диагностика системы MIVEC

Необходимый инструментарий

Сканер с поддержкой MUT-III или эквивалент (Launch, G-scan с протоколом Mitsubishi).

Мультиметр с точностью до 0.1 Ом.

Осциллограф или мультиметр с режимом Duty Cycle для проверки ШИМ-сигнала.

Набор инструментов для демонтажа клапана.

Шаг 1: Считывание кодов

Подключить сканер, войти в блок Engine. Считать все сохраненные коды. Вместе с p1590 mitsubishi часто регистрируются P0011 (положение распредвала вне допуска) или P0014 (запаздывание фазы).

Записать стоп-кадр, обратить внимание на обороты и температуру масла в момент записи ошибки.

Шаг 2: Проверка сопротивления клапана MIVEC

Снять разъем с клапана управления фазами. На двигателе 4B11/4B12 он расположен на левой стороне головки блока (по ходу движения), на 4J12 — на верхней части клапанной крышки.

Мультиметр в режим 200 Ом. Измерить сопротивление между двумя контактами клапана. Норма — 6.9–7.9 Ом при температуре 20°C. Отклонение более чем на 1 Ом — клапан под замену.

Измерить сопротивление между каждым контактом и корпусом клапана. Мультиметр должен показывать бесконечность. Любая проводимость на массу — внутреннее КЗ.

Шаг 3: Проверка питания и сигнала со стороны ЭБУ

При включенном зажигании измерить напряжение на разъеме жгута. На одном из контактов должно присутствовать +12В. Отсутствие питания — проверить предохранитель и главное реле.

Завести двигатель, мультиметр в режим Duty Cycle. На сигнальном контакте должен наблюдаться ШИМ-сигнал с меняющейся скважностью при изменении оборотов. Отсутствие сигнала при исправной проводке — неисправен драйвер в ЭБУ.

Шаг 4: Проверка датчика положения распредвала

Подключить осциллограф к сигнальному выводу датчика. При прокрутке стартером должен наблюдаться чистый меандр с амплитудой около 5 В.

Сопротивление датчика Холла (контакт питания — масса) в статике обычно составляет несколько килоом. Точное значение сверяется с мануалом.

Шаг 5: Визуальный осмотр проводки

Проверить жгут проводов от разъема клапана MIVEC до блока управления. На p1590 ошибка митсубиси аутлендер типичное место обрыва — участок, где жгут огибает головку блока за впускным коллектором. Изоляция дубеет и трескается, медные жилы переламываются.

Осмотреть контакты в разъеме ЭБУ. Зеленый налет окислов на пинах, отвечающих за управление MIVEC, вычищается спиртом и мягкой кистью.

Шаг 6: Проверка клапана на заклинивание

Снять клапан с головки блока. Осмотреть сетчатый фильтр на наличие металлической стружки и масляного шлама. Забитая сетка — причина масляного голодания фазорегулятора.

Промыть клапан в ультразвуковой ванне или аэрозольным очистителем.

Подать 12В на контакты клапана — должен раздаться четкий металлический щелчок. Если щелчка нет, золотник заклинен внутри.

Шаг 7: Адаптация после ремонта

После замены клапана или восстановления проводки стереть все коды ошибок.

Через сканер выполнить процедуру "MIVEC Actuator Test", чтобы убедиться в работоспособности.

Сбросить адаптации топливной коррекции и фаз. Провести тестовую поездку с плавными ускорениями.

Opel: проверка CAN-шины

Измерить сопротивление между CAN-H и CAN-L на диагностическом разъеме (контакты 6 и 14). Норма — 60 Ом. Обрыв — 120 Ом, КЗ — 0 Ом.

Поочередно отключать блоки для локализации неисправного модуля.

Примеры из практики и отзывы мастеров

Случай 1: Mitsubishi Outlander 3 2.0 4B11

Клиент жаловался на горящий Check Engine и вялую динамику. Сканирование выявило код ошибки митсубиси аутлендер p1590. Замер сопротивления клапана MIVEC показал обрыв (бесконечность). При снятии клапана обнаружено оплавление пластикового корпуса в месте вывода контактов — перегрелся соленоид из-за заклинившего золотника. Замена клапана на новый и промывка масляной магистрали решили проблему. Ошибка удалена, мощность восстановилась.

Случай 2: Mitsubishi Lancer 10 1.8 4B10

Автомобиль приехал с троением и ошибкой p1590 mitsubishi lancer 10. Сопротивление клапана в норме (7.3 Ом), питание 12В присутствует, но сигнала ШИМ нет. При детальном осмотре обнаружен перебитый сигнальный провод в гофре между двигателем и кузовом. Восстановление провода и герметизация муфты устранили неисправность.

Случай 3: Mitsubishi Outlander 3 2.4 4J12

Периодически появлялась ошибка p1590 mitsubishi outlander 3. После прогрева мотора код пропадал. Проверка выявила плавающее сопротивление клапана MIVEC: на холодную 15 Ом, после прогрева 7.5 Ом. Причина — микротрещина в обмотке, которая смыкалась при тепловом расширении. Замена клапана решила вопрос.

Случай 4: Opel Astra J 1.6

На щитке приборов хаотично загорались индикаторы, сканер показал p1590 ошибка опель в блоке ABS. Причина — окисление контактов в разъеме блока ABS после мойки двигателя высоким давлением. Просушка, чистка контактов, обработка диэлектрической смазкой. Код удален, связь восстановлена.
