Инженерная расшифровка кода P1588

Ошибка двигателя автомобиля p1588 принадлежит к семейству специфических кодов производителя и не описана в универсальном стандарте OBD-II. Основной массив запросов по данному коду приходится на автомобили марок Volvo и Nissan. Также код эпизодически фиксируется на тяжелых мотоциклах Harley-Davidson, где он связан с иммобилайзером, но в данном материале рассматривается исключительно легковой автотранспорт.

На автомобилях Volvo, особенно моделей конца 90-х и начала 2000-х годов с модульной системой управления, ошибка p1588 трактуется как "Throttle Unit Internal Fault" либо "ETC Control Module - Internal Processor Error". Это указывает на критический сбой в работе электроники дроссельного узла Magneti Marelli.

В контексте запроса p1588 ошибка ниссан расшифровка звучит как "ICC Sensor System Malfunction" или сбой в работе лазерного блока адаптивного круиз-контроля (Intelligent Cruise Control). На автомобилях Nissan и Infiniti этот код чаще всего указывает на внутреннюю неисправность датчика дистанции, неустранимую простой очисткой или юстировкой.

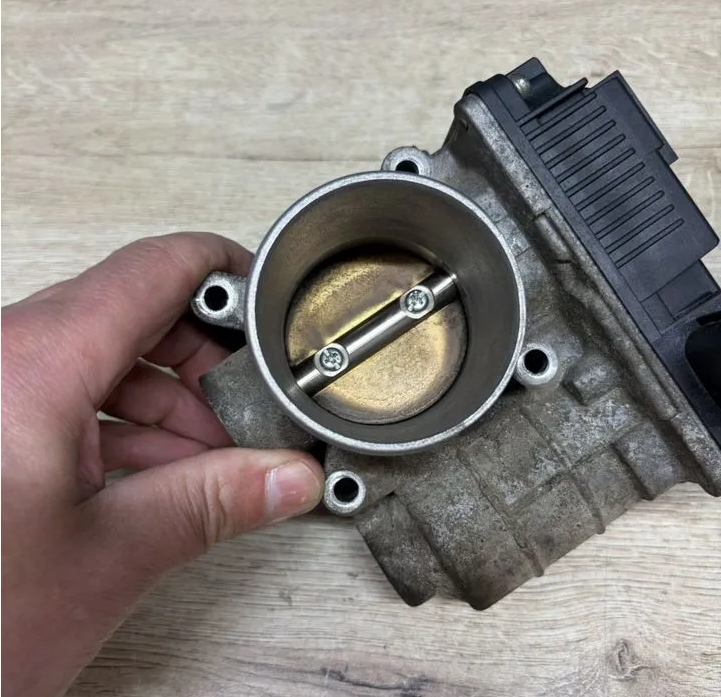

: Ошибка P1588; DTC_P1588.jpg (335.33 КБ) 219 просмотров

Причины возникновения ошибки P1588

Рассмотрим физику отказа раздельно для каждой платформы.

Volvo: блок управления дроссельной заслонкой (ETM)

На моторах Volvo серий B52x4T и B6xx устанавливался дроссельный модуль Magneti Marelli с интегрированным блоком управления. Этот узел принимает команды от основного ECM по шине CAN и самостоятельно отрабатывает положение заслонки.

Деградация датчиков положения

Внутри корпуса ETM расположены два потенциометрических датчика угла поворота заслонки. Резистивный слой нанесен на керамическую подложку. Со временем, из-за циклического трения, дорожки истираются. В локальной зоне малых открытий (холостой ход) сопротивление меняется скачкообразно.

Процессор ETM сравнивает сигналы двух датчиков. При расхождении выше критического порога внутренняя логика фиксирует отказ и выставляет код ошибка p1588.

Отказ силового ключа

Выходной каскад управления мотором заслонки построен на транзисторной сборке. При межвитковом замыкании в обмотке двигателя ток возрастает, транзисторы пробиваются. Блок ETM перестает двигать заслонку.

Программный сбой

Серия ETM первых лет выпуска имела дефект прошивки. Счетчик циклов адаптации в EEPROM переполнялся, и модуль входил в необратимый цикл ошибок. Внешне это проявлялось внезапным отказом педали газа.

Nissan: датчик дистанции ICC

На седанах и кроссоверах Nissan (Cima, Fuga, Skyline, Murano) за решеткой радиатора установлен блок лазерного дальномера. Он формирует импульсы и принимает отраженный сигнал от впереди идущего автомобиля.

Причины появления p1588 ошибка ниссан

Деградация лазерного диода. Интенсивность излучения падает ниже пороговой, отраженный сигнал слабеет. Блок самодиагностики фиксирует внутреннюю ошибку.

Нарушение герметичности корпуса датчика. Влага проникает внутрь, вызывая коррозию оптического тракта и платы обработки.

Обрыв цепи питания датчика. На разъеме присутствует 12В от блока ICC, но под нагрузкой из-за окисленных контактов напряжение проседает. Процессор датчика не стартует.

Критичность ошибки: возможность движения

Автомобили Volvo с ETM

Ситуация аварийная. При регистрации ошибки двигателя автомобиля p1588 модуль ETM полностью прекращает прием команд от педали акселератора.

Заслонка фиксируется пружиной в положении примерно 10–12 градусов.

Двигатель работает на повышенных оборотах холостого хода (1500–2000 об/мин), реакция на педаль газа отсутствует.

Автоматическая коробка переходит в режим защиты.

Движение своим ходом исключено. Автомобиль может самостоятельно переместиться только на несколько метров, чтобы освободить проезжую часть. Эвакуация обязательна.

Автомобили Nissan с ICC

Если ошибка касается только круиз-контроля, автомобиль полностью сохраняет подвижность и управляемость. Педаль газа работает штатно, двигатель развивает полную мощность. Движение разрешено без ограничений, круиз-контроль будет отключен до устранения неисправности. На приборной панели загорится индикатор ICC желтого цвета.

Влияние ошибки P1588 на расход топлива

Платформа Volvo

Прямой эксплуатации с активной ошибкой p1588 не происходит, так как автомобиль обездвижен. Однако в фазе, предшествующей полному отказу, когда код записывается эпизодически, расход топлива растет. Заслонка отрабатывает положение с рывками, смесь периодически переобогащается. Перерасход на стадии "умирающего" ETM составляет 15–25%.

Платформа Nissan

Расход топлива не меняется. Система ICC не задействована в алгоритмах приготовления смеси и не оказывает влияния на экономичность двигателя. Ошибка p1588 ошибка ниссан носит исключительно сервисный характер для подсистемы комфорта.

Методология ремонта ошибки P1588

Приведенный алгоритм опирается на заводские мануалы и опыт профильных сервисов.

Диагностика и ремонт Volvo (модуль ETM)

Инструментарий

Сканер VIDA/DICE с поддержкой протокола Volvo.

Тестер полупроводниковых компонентов (ESR-метр, LCR-измеритель).

Паяльная станция с термофеном.

Шаг 1: Считывание параметров ETM

Подключить сканер, войти в блок "ETM". Считать расширенные коды ошибок. Кроме общего P1588 могут присутствовать внутренние коды типа 500F или 904D.

Просмотреть данные датчиков положения в реальном времени (Throttle Sensor 1 и 2). Медленно нажать на педаль газа и проследить за плавностью роста сигнала. Рывки или провалы на графике — признак износа резистивных дорожек.

Шаг 2: Демонтаж и дефектовка ETM

Снять дроссельный патрубок. Открутить четыре болта Torx, крепящие ETM к впускному коллектору. Отсоединить разъем.

Вскрыть крышку электронного блока. Оценить состояние платы. Характерный признак умирающего модуля — изменение цвета компаунда в зоне силовых транзисторов (потемнение, следы перегрева).

Шаг 3: Восстановление потенциометров

Процедура выполняется только при наличии устойчивых паяльных навыков и оснастки.

Выпаять старые потенциометрические датчики. Их посадочные места на плате тщательно очищаются от остатков припоя.

Установить новые датчики бесконтактного типа (на эффекте Холла), входящие в ремонтные комплекты.

Собрать корпус, герметизировав крышку специальным термостойким герметиком.

Шаг 4: Программная адаптация

Установить восстановленный ETM на двигатель.

Сканером VIDA запустить процедуру "ETM Adaptation". Система автоматически калибрует крайние положения и синхронизирует работу с основным ECM.

Произвести сброс адаптаций топливной коррекции в блоке ECM.

Выполнить тестовую поездку в диапазоне 15–20 километров с разными режимами нагружения.

Примечание по замене

Установка контрактного ETM без перепрошивки VIN и синхронизации с иммобилайзером приведет к тому, что машина не заведется. Модуль жестко привязан к конкретному автомобилю. Прошивка выполняется дилерским оборудованием.

Диагностика и ремонт Nissan (датчик ICC)

Считывание ошибок

Подключить сканер Consult III или совместимый аналог с доступом к блоку ICC.

Считать код. Ошибка p1588 ошибка ниссан часто сопровождается субкодом, указывающим на конкретный характер отказа: обрыв питания, внутренняя ошибка процессора, потеря связи.

Проверка питания датчика

Снять разъем с блока ICC (расположен за решеткой радиатора, требуется демонтаж накладки бампера).

При включенном зажигании измерить напряжение на контактах питания (обычно красный/черный провода). Должно быть стабильно 12В.

Проверить массу. Падение напряжения между минусом датчика и кузовом не должно превышать 0.1 В.

Визуальный осмотр датчика

Осмотреть корпус на наличие трещин. Помутнение линзы, следы влаги внутри — показание к замене блока.

Проверить состояние разъема. Окисленные пины зачистить, обработать диэлектрической смазкой.

Тест обмена данными

В сканере зайти в мониторинг CAN-сообщений между блоком ICC и ABS/ECM. Убедиться, что пакеты данных передаются без потерь.

Проверить оконечные сопротивления шины CAN (60 Ом между CAN-H и CAN-L).

Замена и юстировка

Если диагностика подтвердила внутренний отказ датчика, блок меняется в сборе. Ремонт лазерного диода и платы в гаражных условиях невозможен.

После установки нового блока ICC обязательна процедура юстировки с помощью специальной мишени. Автомобиль выставляется на ровной площадке, перед ним на строго заданном расстоянии устанавливается отражающая цель. Процедура запускается через меню "ICC Sensor Alignment" в сканере.

После юстировки выполняется калибровка нуля датчика угла поворота руля, так как данные ICC коррелируются с положением колес.

Примеры из практики и отзывы по ремонту

Кейс Volvo S80 2.4T

Автомобиль заглох в движении. Стартер крутил, мотор схватывал и сразу глох. Сканер показал ошибку двигателя автомобиля p1588. Проверка показала полный отказ ETM: при включении зажигания заслонка не проходила цикл самотестирования. Вскрытие модуля выявило сгоревший выходной транзистор. Дорожки платы в силовой части выгорели. Ремонт заключался в замене транзисторного ключа и восстановлении проводников медной проволокой. После пайки модуль заработал, адаптация прошла успешно. В отзыве владелец отметил, что предвестником отказа были провалы при разгоне, появлявшиеся в течение месяца до инцидента.

Кейс Volvo XC70 2.5T

Автомобиль приехал с жалобой на горящий Check Engine и ошибкой p1588. Самодиагностика ETM показала расхождение датчиков положения. При аккуратном вскрытии и проверке контактных дорожек выяснилось, что один из потенциометров изношен неравномерно. На кривой сигнала наблюдался резкий провал в зоне 3–5% открытия. Был установлен ремонтный комплект с заменой обоих датчиков. После сборки и адаптации параметры пришли в норму. Мотор заработал ровно, исчезли легкие колебания оборотов на холостом ходу, которые водитель ранее считал особенностью модели.

Кейс Nissan Murano Z50

Горела лампа ICC OFF, сканер показывал p1588 ошибка ниссан. Попытка сброса кода приводила к его немедленному возвращению. Замеры показали исправное питание и массу на разъеме датчика. После снятия блока выяснилось: из-за неплотного прилегания уплотнительной резинки на корпусе в холодное время года конденсат проникал внутрь. Плата имела следы электрокоррозии. Блок был заменен на новый, проведена юстировка. Код удален, система ICC заработала.
