Расшифровка и техническая суть кода P1563
Ошибка двигателя автомобиля p1563 является стандартным кодом OBD-II, указывающим на неисправность в цепи управления топливным насосом высокого давления (ТНВД) или регулятором давления топлива. Несмотря на то что код относится к универсальной системе диагностики, его наиболее частое проявление зафиксировано на дизельных модификациях коммерческого транспорта. В частности, ошибка p1563 ford transit стала своеобразной "визитной карточкой" моделей с системой Common Rail от Delphi и Siemens.
Суть проблемы кроется в нарушении обратной связи между электромагнитным клапаном дозирования топлива (Fuel Metering Valve — FMV) или клапаном регулировки давления (Pressure Regulator Valve — PRV) и блоком управления двигателем (PCM). Контроллер ожидает увидеть определенное электрическое сопротивление в цепи, но получает сигнал, выходящий за пределы калибровочных значений. Бортовая система фиксирует расхождение и формирует ошибку p1563.
Суть проблемы кроется в нарушении обратной связи между электромагнитным клапаном дозирования топлива (Fuel Metering Valve — FMV) или клапаном регулировки давления (Pressure Regulator Valve — PRV) и блоком управления двигателем (PCM). Контроллер ожидает увидеть определенное электрическое сопротивление в цепи, но получает сигнал, выходящий за пределы калибровочных значений. Бортовая система фиксирует расхождение и формирует ошибку p1563.

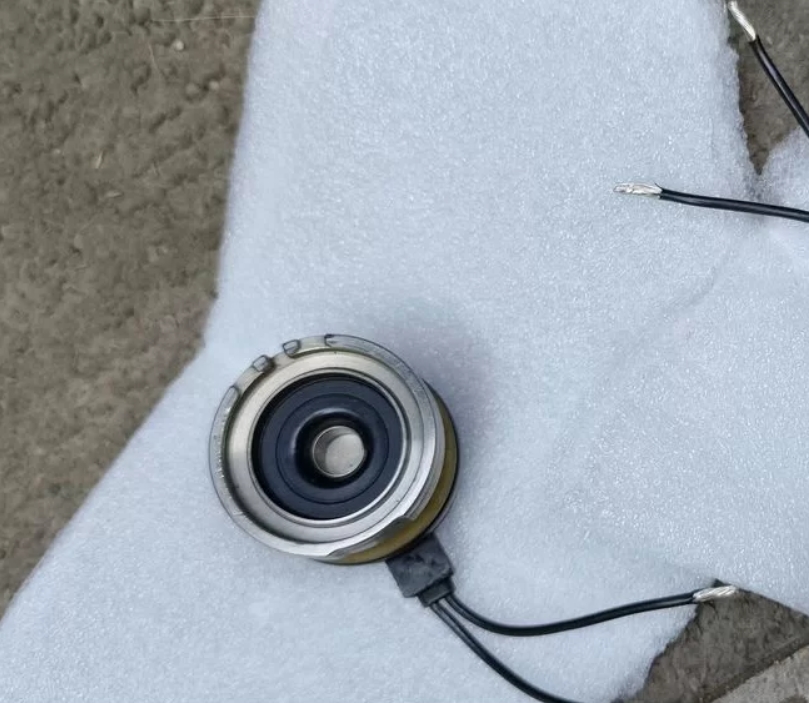

- Ошибка P1563
- DTC_P1563.jpg (288.64 КБ) 188 просмотров
Причина возникновения ошибки
Список причин появления кода достаточно обширен, но опыт ремонтов позволяет выстроить четкую иерархию вероятности. Специалистам по топливной аппаратуре рекомендуется придерживаться принципа "от простого к сложному".Внутренний обрыв или короткое замыкание клапана ТНВД
Наиболее частая точка отказа — сам соленоид дозирующего клапана. Со временем изоляция провода катушки разрушается под воздействием дизельного топлива и высоких температур. Сопротивление обмотки уходит в бесконечность (обрыв) или критически падает.Износ контактной группы проводки
На автомобилях, где моторный отсек подвержен вибрациям и агрессивной среде, часто встречается окисление или подгорание контактов разъема, идущего на насос. Контактный ряд разъема ТНВД страдает от попадания масла и влаги, что увеличивает переходное сопротивление. Как следствие, реальные 12 В превращаются в падение напряжения, и клапан не может корректно отрабатывать ШИМ-сигнал от блока управления.Проблемы с проводкой бортовой сети
Перетирание жгута проводов о кронштейны двигателя или коробки передач — классика для коммерческих автомобилей, эксплуатирующихся на неровных дорогах. P1664 p1563 ford transit часто выскакивают в паре из-за общего жгута на топливной рампе, где p1664 отвечает за связь с иммобилайзером, но на деле страдает из-за физического разрыва массы или сигнального провода клапана.Механическая блокировка клапана стружкой
Разрушение внутренних элементов ТНВД или плунжерных пар генерирует металлическую пыль. Эта стружка намагничивается на шток дозирующего клапана, не позволяя ему занять положение "закрыто" или "открыто". Индуктивность катушки меняется нелинейно, что и фиксирует блок управления.Выход из строя драйвера блока управления
Сгоревший транзистор-ключ внутри PCM не может подать корректный ШИМ-сигнал на управляющую цепь клапана. В этом случае ремонт более сложен, так как требует пайки платы или замены ЭБУ.Можно ли продолжать движение на автомобиле или нужна эвакуация?
Решение о необходимости буксировки принимается исходя из поведения двигателя в момент фиксации неисправности. Алгоритм аварийного режима таков:- Если ошибка P1563 возникла из-за обрыва электрической цепи, блок управления отключает питание клапана. Клапан по умолчанию (без питания) открывается полностью, переводя ТНВД в режим максимальной производительности. Давление в рампе неконтролируемо растет, и аварийный клапан на рампе сбрасывает его в "обратку". Двигатель может работать вхолостую, но появляется детонация, жесткая работа и черный дым.
- Если ошибка вызвана коротким замыканием или механическим клином в закрытом положении, подача топлива резко падает. Двигатель глохнет и не заводится.
Увеличится ли расход топлива при езде с такой ошибкой двигателя?
Расход топлива не просто увеличится, а вырастет катастрофически. При возникновении ошибки двигателя автомобиля p1563 в режиме "открытого клапана" происходят следующие процессы:- Насос качает топливо с максимальной производительностью, создавая избыточное давление.
- Большая часть топлива (до 70%) возвращается через перепускной клапан в бак горячей.
- Бортовой компьютер некорректно рассчитывает дозу впрыска, ориентируясь на падение напряжения в датчике давления рампы, который может показывать аномальные значения.
- Форсунки льют "шлак" не сгорая полностью. Мгновенный расход по данным БК на Ford Transit с двигателем 2.2 TDCi может вырасти с 9 до 25–30 литров на 100 км.
Как исправить ошибку: подробный мануал диагностики
Процесс исправления ошибки требует последовательности. Переход сразу к замене дорогостоящего ТНВД без проверки электропроводки нецелесообразен.Первичные мероприятия
Перед началом работ изучаем стоп-кадр (Freeze Frame) сканера. В параметре FRP (Fuel Rail Pressure) нужно зафиксировать давление в момент появления кода. Если давление равно 0 или выходит за верхний порог (обычно свыше 1800 бар), это подтверждает неисправность управления.Электрический тест клапана IMV/FMV
Нормативные параметры
| Тип системы (пример) | Нормальное сопротивление обмотки |
|---|---|
| Siemens VDO (Ford Transit 2.4 TDCi до 2006 г.) | 2.5 – 4.5 Ом |
| Delphi DFP1/Denso (Ford Transit 2.2 TDCi puma) | 2.0 – 3.5 Ом |
| Bosch CP3 (коммерческая техника) | 2.6 – 3.2 Ом |
Проверка КЗ на массу
Установите мультиметр в режим прозвонки (мегаомы). Один щуп на пин клапана, второй — на корпус ТНВД. Показатель должен стремиться к бесконечности. Любое сопротивление ниже 1 МОм — повод менять клапан, так как изоляция пробита.Проверка проводки PCM
В блоке управления необходимо найти распиновку сигнального провода. Для p1563 форд характерна ситуация обрыва провода на входе в ЭБУ через общую гофру двигателя. Процедура теста:- Снять разъем с ЭБУ и с клапана ТНВД.
- Прозвонить цепь на целостность. Сопротивление исправного провода не более 0.3 Ом.
- Проверить изоляцию сигнального провода относительно "массы" и "+12В".
- Визуально осмотреть жгут в месте крепления к впускному коллектору. Часто встречаются заломы и трещины изоляции.
Механическая ревизия
При выкручивании дозирующего клапана из корпуса насоса на Ford Transit (ошибка p1563 ford transit) на наконечнике клапана часто обнаруживается металлическая "шуба" из стружки. Наличие черной вязкой субстанции с металлическим блеском говорит о кончине ТНВД. В таком случае просто чистка или замена клапана без ремонта насоса приведет к возврату ошибки через 50–100 км пробега, так как стружка снова забьет новый элемент.Проверка сигнала управления осциллографом
Наиболее информативный, но требующий оборудования метод. Включаем зажигание. На выводах клапана относительно массы должна наблюдаться "пила" или прямоугольные импульсы напряжения. Амплитуда напряжения должна соответствовать напряжению бортовой сети. Провалы и измененная частота следования импульсов свидетельствуют о выходе из строя транзисторной сборки ЭБУ.Рекомендации по ремонту и отзывы специалистов
Использование оригинальных и восстановленных деталей
При замене дозирующего клапана частота возвратов по гарантии минимальна при использовании оригинальных запчастей. Установка "аналогов" за 3 тысячи рублей оборачивается нестабильным холостым ходом из-за разницы в пропускной способности и инерционности штока. Специалисты сходятся во мнении, что клапана Siemens и Denso чувствительны к геометрии уплотнительного кольца. Рекомендуется менять медные шайбы и уплотнения даже если они выглядят визуально целыми.Пример из практики: поиск плавающей неисправности
Автомобиль Ford Transit 2008 года 2.4 TDCi периодически переходил в режим ограничения мощности, выскакивала ошибка p1563, после выключения зажигания всё восстанавливалось на сутки. Сопротивление клапана в холодном состоянии было 3.1 Ом (норма). Однако после прогрева мотора до рабочей температуры сопротивление "уплывало" до 7–8 Ом. Замена соленоида проблему решила. Виной всему была трещина в лаковом покрытии обмотки, которая проявляла себя при температурном расширении.Сброс адаптаций
После замены компонентов цепи низкого давления или ТНВД на автомобилях с системой Delphi обязательно выполнять сброс адаптаций топливной системы через дилерский сканер (IDS для Ford). Если этого не сделать, старые коэффициенты коррекции могут удерживать клапан в нештатном режиме открытия, что снова спровоцирует появление кода ошибки двигателя автомобиля p1563 и затрудненный запуск.Профилактика
Снизить риск возникновения p1664 p1563 ford transit можно следующими действиями:- Использование качественного топлива с достаточной смазывающей способностью (стандарты Евро-5 и выше).
- Своевременная замена топливного фильтра (только оригинальные, с усидчивостью пор не более 3–5 микрон).
- Раз в 40 000 км проводить внешний осмотр разъема насоса высокого давления. Наличие масляной пленки говорит о начале просачивания солярки через уплотнительные резисторы, что впоследствии разрушает изоляцию проводов внутри самого клапана.
