Ошибка P1510: Неисправность системы сигнала стартера или цепи управления основного реле

Сообщение

Код P1510 занимает особое положение в диагностических таблицах, так как в большинстве случаев он напрямую связан с цепями, обеспечивающими сам запуск двигателя. Ошибка двигателя автомобиля p1510 указывает на то, что блок управления двигателем (ECM/PCM) не получает ожидаемого сигнала подтверждения от цепи стартера, либо фиксирует неисправность в цепи главного реле, подающего питание на исполнительные механизмы и датчики. Это один из тех кодов, при которых двигатель может как полностью отказаться запускаться, так и работать с перебоями из-за нестабильного питания.

Наиболее часто P1510 встречается на автомобилях Toyota и Lexus, где он связан с сигнальной цепью стартера. Также код активно проявляется на мотоциклах и гидроциклах марок Yamaha, Kawasaki, Sea-Doo (BRP) — в этих случаях он часто связан с системой управления дроссельной заслонкой или сигналом иммобилайзера. На некоторых моделях Opel и Saab код P1510 может указывать на отказ главного реле. Разберем все варианты, чтобы диагност мог быстро локализовать неисправность.

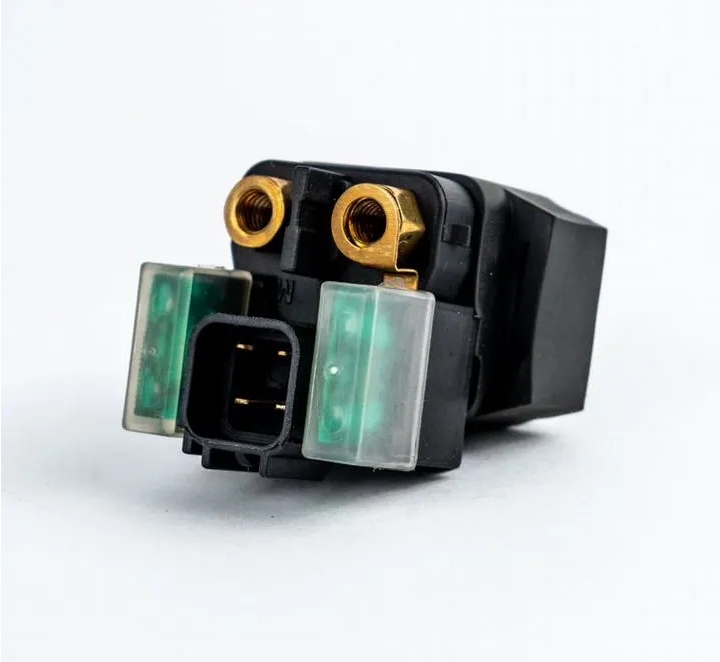

: Ошибка P1510; DTC_P1510.jpg (114.13 КБ) 271 просмотр

Техническая расшифровка кода P1510 в зависимости от производителя

Трактовка кода сильно зависит от платформы, но общий контекст "сигнал стартера" сохраняется на большинстве японских автомобилей.

P1510 на Toyota и Lexus

На автомобилях Toyota (Corolla, Camry, RAV4, Land Cruiser) и Lexus с бензиновыми двигателями код P1510 расшифровывается следующим образом:

P1510 — Starter Signal Circuit Malfunction (Неисправность цепи сигнала стартера).

В системе запуска Toyota используется два сигнала: силовой провод от замка зажигания к тяговому реле стартера и сигнальный провод STA (Starter), идущий от замка зажигания к ECM. Когда водитель поворачивает ключ в положение "START", напряжение +12 В подается не только на тяговое реле, но и на вход STA блока управления. ECM использует этот сигнал для обогащения смеси при пуске и для подтверждения факта прокрутки двигателя стартером. Если ECM не видит сигнал STA в момент, когда двигатель начал вращаться, фиксируется ошибка p1510 starter signal system.

P1510 на Opel и Saab

На автомобилях Opel и Saab с блоками управления Trionic и Bosch код P1510 трактуется иначе:

P1510 — Main Relay Circuit Malfunction (Неисправность цепи главного реле).

Главное реле подает питание на катушки зажигания, форсунки, датчики и другие критически важные компоненты. При его отказе двигатель либо не заводится, либо глохнет во время движения.

P1510 на мотоциклах и гидроциклах

На технике Yamaha, Kawasaki, Sea-Doo с системой электронного управления дросселем (ETV — Electronic Throttle Valve) код P1510 может означать:

P1510 — Electronic Throttle Valve Malfunction или Throttle Position Sensor Correlation Error.

Причины возникновения ошибки P1510

Рассмотрим причины отдельно для двух главных сценариев: сигнал стартера на Toyota и главное реле на Opel/Saab.

Сценарий 1: Цепь сигнала стартера (Toyota, Lexus)

Обрыв провода STA между замком зажигания и ECM. Провод перетирается или окисляется в разъемах.

Подгорание контактов в замке зажигания. Контактная группа "START" изнашивается и не передает напряжение на сигнальную линию.

Перегорание предохранителя цепи STA. Обычно это предохранитель малого номинала (7.5А или 10А), защищающий именно сигнальную цепь.

Неисправность втягивающего реле стартера. Внутреннее замыкание влияет на сигнальную линию.

Повреждение ECM. Входной каскад сигнала STA выходит из строя.

Сценарий 2: Главное реле (Opel, Saab)

Подгорание силовых контактов главного реле. Контакты окисляются, сопротивление растет, питание на компоненты нестабильно.

Обрыв обмотки реле.

Нарушение пайки в монтажном блоке. Холодная пайка клемм реле или трещины дорожек.

Неисправность замка зажигания. На реле не приходит управляющий сигнал.

Можно ли продолжать движение с ошибкой P1510?

Ответ зависит от конкретной причины.

При неисправности цепи сигнала стартера (Toyota)

Если проблема только в сигнальной цепи STA, двигатель запускается и работает нормально. Сигнал STA используется ECM только для коррекции смеси при пуске. После запуска его отсутствие не влияет на работу двигателя. Движение возможно без ограничений. Единственный нюанс — может быть слегка затруднен холодный пуск, так как ECM не применяет пусковое обогащение в полном объеме. Эвакуация не нужна.

Если же проблема связана с силовой цепью стартера (общее с сигнальной), двигатель может не запускаться вовсе. В этом случае потребуется эвакуация или ремонт на месте.

При неисправности главного реле (Opel, Saab)

Если главное реле отказывает периодически, двигатель может глохнуть на ходу. При полном отказе реле двигатель не заводится. Движение с нестабильным главным реле опасно — внезапная остановка двигателя на трассе может привести к ДТП. Эвакуация рекомендуется, если реле "плавает".

Влияние ошибки P1510 на расход топлива

Влияние на расход минимально или отсутствует вовсе.

Расход при неисправности сигнала STA

Сигнал STA влияет на смесеобразование только в момент пуска. На работающем двигателе топливные карты не зависят от этого сигнала. Расход топлива не увеличивается.

Расход при проблемах с главным реле

Если главное реле работает нестабильно и вызывает перебои в подаче питания на форсунки и катушки, возможны пропуски зажигания и неполное сгорание смеси. Расход может незначительно возрасти (на 2-4%), но основная проблема — нестабильность работы, а не экономичность.

Как исправить ошибку P1510: пошаговые руководства

Приводим мануалы для двух главных сценариев.

Мануал 1: Проверка цепи сигнала стартера (Toyota)

Схема цепи STA

Сигнал STA формируется в замке зажигания. При повороте ключа в положение START напряжение +12 В подается на два провода: толстый силовой провод к тяговому реле стартера и тонкий сигнальный провод к ECM (обычно черно-белый или черно-красный). На пути сигнального провода часто стоит предохранитель малого номинала.

Типовые параметры

Параметр	Нормативное значение
Напряжение на пине STA ECM (при повороте ключа в START)	10-14 В
Предохранитель цепи STA	7.5 А или 10 А

Пошаговая проверка

Шаг 1. Проверить предохранитель цепи STA в монтажном блоке под капотом или в салоне. Если перегорел — заменить и проверить, не перегорает ли снова при повороте ключа.

Шаг 2. Подключить сканер, войти в поток данных ECM. Найти параметр "Starter Signal" или "STA Signal". Повернуть ключ в положение START. Параметр должен смениться с OFF на ON. Если не меняется — ECM не видит сигнал.

Шаг 3. Найти разъем ECM (обычно под панелью со стороны пассажира или в моторном отсеке). По электрической схеме конкретной модели найти пин STA.

Шаг 4. Мультиметр в режим вольтметра. Один щуп на пин STA, второй на массу. Попросить помощника повернуть ключ в START. Напряжение должно быть 10-14 В. Если напряжение есть — ECM неисправен (редкий случай). Если напряжения нет — проблема в замке зажигания, проводке или предохранителе.

Шаг 5. Проверить проводку от замка зажигания до ECM. Отключить разъем замка и разъем ECM. Прозвонить сигнальный провод STA. Сопротивление должно быть 0 Ом. Проверить отсутствие замыкания на массу и на питание.

Шаг 6. Проверить замок зажигания. На контакте STA замка при повороте в START должно появляться +12 В. Если нет — изношена контактная группа замка, заменить замок.

Шаг 7. Если все проверки пройдены, а ошибка P1510 сохраняется, сбросить ее сканером. На некоторых Toyota после восстановления цепи STA требуется несколько циклов запуска, чтобы код ушел из памяти.

Мануал 2: Проверка главного реле (Opel, Saab)

Расположение

Главное реле на Опелях находится в монтажном блоке UEC под капотом или в салонном блоке под панелью. Обычно маркируется как "Main Relay" или имеет номер K1, K2.

Пошаговая проверка

Шаг 1. Найти главное реле. Извлечь его из гнезда. Визуально осмотреть на предмет оплавления корпуса или следов перегрева.

Шаг 2. Мультиметр в режим 200 Ом. Измерить сопротивление обмотки реле (пины 85-86). Норма 70-90 Ом. Бесконечность — обрыв, замена.

Шаг 3. Подать 12 В на обмотку. Проверить замыкание силовых контактов 30-87. Сопротивление должно быть 0 Ом. Если есть сопротивление — контакты подгорели, замена.

Шаг 4. В колодке реле проверить питание. На ножке 30 должен быть постоянный +12 В от АКБ. На ножке 85 должно появляться +12 В при включении зажигания.

Шаг 5. Если питание на ножки приходит, а двигатель не заводится, временно перемкнуть контакты 30 и 87 в колодке реле толстой перемычкой. Если двигатель завелся — проблема в реле или его управляющей цепи. Если не завелся — проблема дальше по цепи.

Шаг 6. Стереть ошибку P1510 сканером. Проверить работу двигателя.

Пример из практики: Toyota Camry 2.4 2AZ-FE

Автомобиль поступил с горящим Check Engine и ошибкой P1510. Двигатель заводился и работал нормально, жалоб на динамику не было. Проверка сканером показала, что параметр "Starter Signal" всегда OFF, даже при повороте ключа в START. Предохранитель цепи STA оказался цел. Проверка напряжения на пине STA ECM при пуске — 0 В. Прозвонка выявила обрыв сигнального провода в жгуте под панелью, где он был поврежден при установке нештатной сигнализации. Провод восстановлен, сигнал STA появился. Ошибка P1510 стерта, больше не возвращалась.

Пример из жизни: Opel Astra H 1.6 Z16XER

Машина периодически глохла на ходу и отказывалась заводиться. Сканер показал ошибку P1510 (главное реле). При осмотре главного реле в блоке UEC обнаружены трещины пайки силовых контактов. При нагреве платы контакт пропадал. Пайка восстановлена, реле заменено. Ошибка P1510 стерта, проблема устранена.

Ошибка P1510 на японских автомобилях — это в первую очередь проблема сигнальной цепи стартера. В большинстве случаев она не влияет на работу уже запущенного двигателя, но ее игнорирование может маскировать развивающуюся неисправность замка зажигания, которая в итоге приведет к невозможности запуска. Проверка проста: сканером смотрим параметр "Starter Signal" при повороте ключа, мультиметром — напряжение на пине STA ECM. Отсутствие сигнала при исправном предохранителе указывает на обрыв провода или износ контактной группы замка. На Опелях и Саабах этот код — серьезный сигнал о проблемах с главным реле, которое отвечает за питание всего двигателя. Здесь медлить с ремонтом нельзя: отказ реле на ходу обесточит мотор и создаст аварийную ситуацию. Системный подход с обязательной прозвонкой цепей и проверкой паек в монтажном блоке позволяет устранить неисправность за один визит.
