Ошибка P1503: Сигнал частоты вращения коленчатого вала — недостоверные данные или сбой синхронизации иммобилайзера

Сообщение

Код P1503 стоит особняком в диагностической линейке производителя Volkswagen Group. Если предыдущие коды серии P15xx на других платформах касались реле вентиляторов, топливных насосов и датчиков скорости, то ошибка двигателя автомобиля p1503 на автомобилях концерна VAG (Volkswagen, Audi, Skoda, Seat) с бензиновыми двигателями почти всегда связана с одним из двух узлов: либо с системой синхронизации сигнала коленчатого вала, либо с блокировкой запуска иммобилайзером. На дизельных моторах этот код встречается крайне редко.

Особенность P1503 заключается в том, что автомобиль при его активации может как полностью отказаться заводиться, так и работать с перебоями, но с отключенной системой VVT (изменения фаз газораспределения) и отказом круиз-контроля. Поскольку диагностика требует понимания архитектуры блоков управления Simos, Magneti Marelli и Bosch Motronic, устанавливаемых на VAG, разберем вопрос детально, с привязкой к конкретным моделям: Volkswagen Golf, Passat, Polo, Skoda Octavia, Fabia, Audi A3, A4.

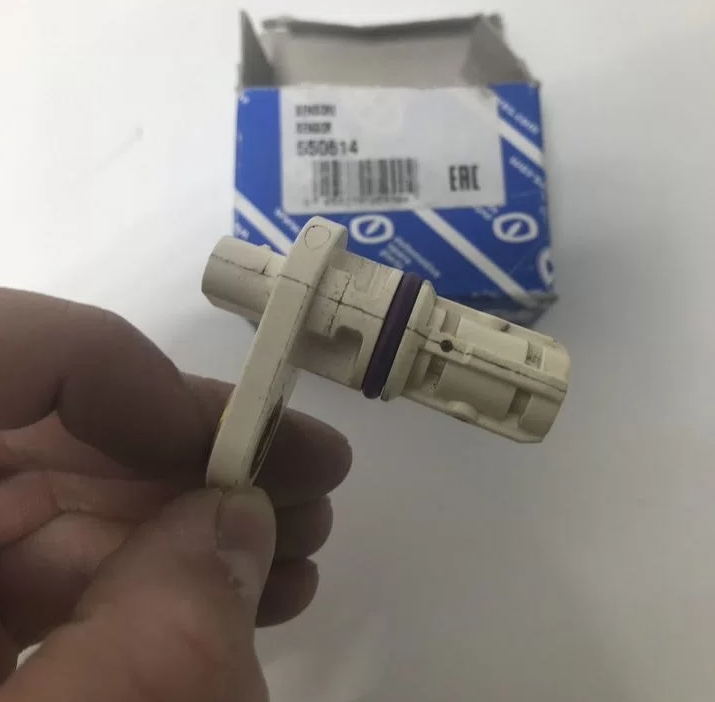

: Ошибка P1503; DTC_P1503.jpg (143.98 КБ) 308 просмотров

Техническая расшифровка кода P1503 на автомобилях VAG

Для точного понимания, куда смотреть, необходимо разделить прошивки по поколениям.

P1503 на двигателях с блоком управления Simos (Skoda, VW до 2005 г.)

На старых моторах 1.4 MPI (AUA, AUB, BBY, BBZ), устанавливаемых на Skoda Fabia, Octavia Tour, Volkswagen Polo, Golf IV, блоки управления Simos 3PA и Simos 3PE трактуют p1503 ошибка шкода так:

P1503 — Engine Speed Signal: Implausible Signal (Сигнал частоты вращения двигателя: недостоверный сигнал).

Блок управления получает сигнал от датчика положения коленчатого вала (CKP). Если в момент пуска или при работе двигателя частота импульсов не соответствует ожидаемой (например, выпадают зубья, сигнал прерывается, или его фаза не совпадает с сигналом распредвала), фиксируется ошибка p1503 vw.

P1503 на двигателях с Bosch Motronic (VW, Audi, Skoda после 2005 г.)

На более современных моторах 1.6 MPI (BSE, BSF), 2.0 FSI (AXW, BLR) и турбированных TSI с блоками Motronic ME7.x и MED9.x код трактуется шире:

P1503 — Immobilizer: No Communication или Engine Start Blocked by Immobilizer.

В данном контексте vag fault code p1503 означает, что блок управления двигателем не получил подтверждения валидности ключа от блока иммобилайзера (комбинации приборов), и запуск был заблокирован. Двигатель может схватывать, но через 1-2 секунды глохнет. Это не проблема с коленвалом, а проблема с чипом транспондера, антенной катушкой замка зажигания или связью по CAN-шине.

P1503 на Audi с FSI (A3, A4)

На двигателях 2.0 FSI и 1.6 FSI код может указывать на сбой фазирования впускного распредвала, когда фактическое положение регулирующего клапана фаз не соответствует заданному.

Причины возникновения ошибки P1503

В зависимости от контекста (сигнал коленвала или иммобилайзер) причины разнятся кардинально.

Сценарий 1: Недостоверный сигнал коленчатого вала (Simos)

Загрязнение или повреждение задающего диска коленвала. Зубья забиты грязью, маслом, металлической стружкой. Датчик пропускает импульсы.

Неисправность датчика коленвала (CKP). Датчик Холла теряет чувствительность, осциллограмма смазывается или пропадает.

Увеличенный зазор между датчиком и задающим диском. Из-за неправильной установки или деформации кронштейна зазор превышает 1.5 мм.

Повреждение проводки датчика коленвала. Перебитый экран или сигнальный провод создает наводки.

Неисправность блока управления. Выход из строя входного компаратора сигнала CKP.

Сценарий 2: Блокировка иммобилайзера (Motronic, MED)

Сбой связи между блоками по CAN-шине. Окислы в разъемах комбинации приборов или ЭБУ.

Неисправность чипа транспондера в ключе зажигания.

Обрыв антенной катушки иммобилайзера (считывателя на замке зажигания).

Разряд батарейки в ключе (для ключей с активным чипом).

Нарушение синхронизации между ECU и приборной панелью после замены одного из блоков без адаптации.

Можно ли продолжать движение с ошибкой P1503?

Ответ зависит от первопричины.

При проблемах с сигналом коленвала

Если ошибка p1503 ошибка vw вызвана сбоем сигнала коленвала, двигатель может работать нестабильно или глохнуть на ходу. Пропадание сигнала CKP на доли секунды вызывает провал зажигания и впрыска — машина "дергается". В таком режиме движение небезопасно, особенно на трассе. Эвакуация желательна, если перебои частые.

При блокировке иммобилайзера

Если vag fault code p1503 связан с иммобилайзером, двигатель либо вообще не заводится, либо запускается и глохнет через 2 секунды. Движение невозможно. Требуется ремонт на месте или эвакуация.

Влияние ошибки P1503 на расход топлива

При активном коде P1503 блок управления переводит двигатель в аварийный режим. Угол опережения зажигания фиксируется в позднем положении, система изменения фаз отключается. Расход топлива в таком режиме увеличивается на 10-15%. На турбированных моторах дополнительно отключается наддув, что вынуждает водителя сильнее нажимать на педаль для поддержания скорости.

Как исправить ошибку P1503: детальные руководства

Приводим два отдельных мануала — для сценария с коленвалом и для иммобилайзера.

Мануал 1: Диагностика сигнала коленчатого вала (Simos, старые двигатели)

Расположение датчика

На двигателях 1.4 MPI (AUA, BBY) датчик коленвала находится в передней части блока цилиндров, рядом со шкивом коленвала. Крепится одним болтом под Torx T30.

Параметры датчика коленвала

Параметр	Нормативное значение
Сопротивление (индуктивный датчик)	450-1000 Ом
Зазор между датчиком и диском	0.8-1.5 мм
Форма сигнала (осциллограф)	Четкая синусоида без провалов

Пошаговая проверка

Шаг 1. Визуально осмотреть датчик и его разъем. Проверить, не замаслен ли разъем из-за течи сальника коленвала.

Шаг 2. Отключить разъем датчика. Мультиметр в режим 2000 Ом. Измерить сопротивление между пинами 1 и 2 датчика. Норма 450-1000 Ом (зависит от модели). Бесконечность — обрыв, замена датчика.

Шаг 3. Проверить проводку. Отключить разъем ЭБУ, прозвонить провода от датчика до пинов ЭБУ. Сопротивление должно быть 0 Ом. Проверить экран провода на замыкание с сигнальными жилами.

Шаг 4. Проверить задающий диск. Медленно проворачивая коленвал, осмотреть зубья диска через отверстие датчика. Зубья должны быть чистыми, без сколов и загрязнений.

Шаг 5. Осциллографом (если есть) снять сигнал с датчика при прокрутке стартером. Импульсы должны быть ровными, без пропусков. Пропуск или "провал" — поврежден задающий диск.

Шаг 6. Заменить датчик коленвала или очистить задающий диск. Стереть p1503 ошибка шкода сканером.

Мануал 2: Диагностика иммобилайзера (Motronic)

Симптомы

Двигатель запускается на 1-2 секунды и глохнет. На панели приборов мигает или постоянно горит символ ключа (иммобилайзер).

Пошаговая проверка

Шаг 1. Попробовать второй ключ. Если двигатель запускается — проблема в первом ключе (чип транспондера).

Шаг 2. Сканером VCDS (VAG-COM) войти в блок "25-Иммобилайзер". Считать ошибки. Типичные: "Key Not Authorized", "No Communication with ECU".

Шаг 3. Проверить адаптацию ключей. В измеряемых группах блока 25 посмотреть, сколько ключей прописано и совпадает ли ID используемого ключа.

Шаг 4. Снять антенную катушку иммобилайзера с замка зажигания. Мультиметром измерить ее сопротивление. Норма 20-40 Ом. Обрыв — замена катушки.

Шаг 5. Проверить питание и массу на блоке управления двигателем и комбинации приборов. Просадка напряжения при пуске — частая причина сбоя обмена данными.

Шаг 6. Если все компоненты исправны, выполнить повторную синхронизацию блоков через VCDS: Блок 01 (Двигатель) — Адаптация — Канал 00 — Сохранить. Затем Блок 25 — Адаптация — Канал 00 — Сохранить. Это перезапускает обмен кодами аутентификации.

Шаг 7. Стереть vag fault code p1503, запустить двигатель.

Пример из практики: Skoda Fabia 1.4 MPI, BBZ

Машина приехала с ошибкой P1503. Двигатель заводился, но через минуту начинал троить и глох. Осциллограмма сигнала коленвала показала, что каждые 10-15 импульсов амплитуда резко падала. При снятии датчика обнаружено, что его торец был покрыт толстым слоем металлической пыли, примагниченной к магниту датчика. Заодно на задающем диске два зуба были слегка деформированы. Датчик очищен, диск осмотрен (деформация не критична для датчика Холла). После очистки и установки с правильным зазором (1 мм) сигнал восстановился, ошибка P1503 ушла.

Пример из жизни: Volkswagen Passat B6 2.0 FSI, BLR

Автомобиль заглох на перекрестке и больше не завелся. При попытке пуска стартер крутил, мотор схватывал и сразу глох. Сканер VCDS показал p1503 vw и ошибку по иммобилайзеру "Engine Start Blocked". Проверка показала обрыв антенной катушки замка зажигания (сопротивление бесконечность). Катушка заменена, адаптация ключей не потребовалась, так как блок иммобилайзера не терял данные. Ошибка P1503 стерта, двигатель запустился.

Ошибка P1503 на автомобилях группы VAG — это пограничный код между механической неисправностью датчика коленвала и программной блокировкой иммобилайзера. Первое, что должен сделать диагност — посмотреть на поведение лампы иммобилайзера на приборной панели. Если она мигает или горит — идти по пути проверки ключа, катушки и CAN-связи. Если лампа гаснет штатно, а двигатель не заводится или работает с перебоями — смотреть осциллограмму коленвала, зазор датчика и состояние задающего диска. Замена датчика коленвала без проверки проводки и диска — самая частая ошибка, ведущая к возврату кода и повторному ремонту. Равно как и покупка нового ключа без прозвонки антенной катушки. Системный подход с обязательным использованием заводского сканера VCDS позволяет локализовать причину за один визит в сервис.
