Ошибка Р1457: полное техническое руководство по диагностике и устранению неисправности

Сообщение

Техническая расшифровка кода Р1457 в системе OBD-II

Ошибка двигателя автомобиля Р1457 согласно протоколу бортовой диагностики относится к системе улавливания паров топлива и расшифровывается как "Система EVAP – утечка в цепи управления вентиляционным клапаном адсорбера / неисправность вакуумной магистрали" или "Evaporative Emission System – Leak Detected in Canister Vent Control Circuit / Vacuum Line Malfunction". В заводской документации Honda Motor Company, где этот код встречается особенно часто, он описывается как "EVAP Canister System Leak Detected (Fuel Tank System)" или "EVAP Control System Leak Detected (Canister Side)". В спецификациях концерна VAG этот код может фигурировать как "Leak in EVAP System, Vent Valve Circuit".

В отличие от серии кодов Р1440-Р1449, касающихся электрических неисправностей клапана продувки, и кодов Р1451-Р1453, связанных с электрикой вентиляционного клапана, код Р1457 указывает на то, что система EVAP не может создать или удержать требуемое разрежение при проведении теста герметичности. Однако в отличие от общих кодов утечки типа Р0442 или Р0455, Р1457 конкретно связывает утечку с цепью управления вентиляционным клапаном или с вакуумной магистралью. Блок управления при проведении диагностики закрывает вентиляционный клапан, открывает клапан продувки, создавая разрежение в системе, и затем контролирует скорость падения вакуума. Если разрежение падает быстрее допустимого, фиксируется утечка. Особенность Р1457 в том, что алгоритм диагностики предполагает локализацию утечки именно в районе вентиляционного клапана, адсорбера или соединительных магистралей.

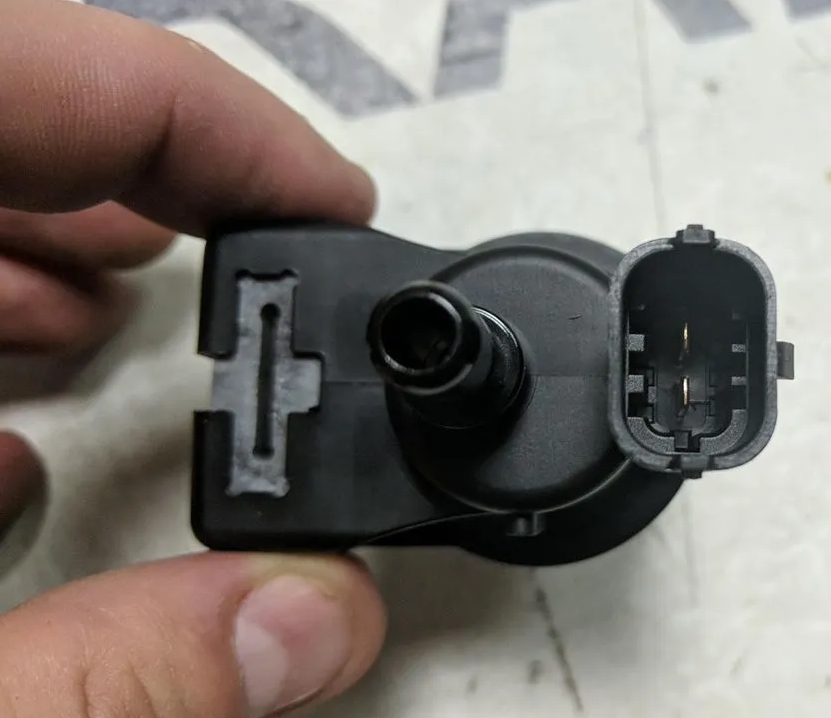

: Ошибка Р1457; DTC_P1457.jpg (227.62 КБ) 110 просмотров

Причина возникновения ошибки

Неисправность имеет преимущественно механическую или пневматическую природу. Электрическая цепь вентиляционного клапана может быть исправна, но сам клапан не обеспечивает герметичности, либо в магистралях имеются трещины, неплотности, повреждения уплотнительных элементов.

Основные источники неисправности

1. Негерметичность вентиляционного клапана адсорбера

Наиболее частая причина кода Р1457, особенно на автомобилях Honda. Вентиляционный клапан адсорбера в закрытом состоянии должен полностью перекрывать доступ атмосферного воздуха в систему. Со временем на седле клапана накапливаются отложения грязи, пыли, маслянистого налета, которые мешают полному закрытию. Также возможно механическое повреждение уплотнительного элемента или ослабление возвратной пружины. В результате при проведении теста герметичности через неплотно закрытый клапан в систему проникает атмосферный воздух, и разрежение не удерживается.

Диагностический признак: при активации вентиляционного клапана (подаче 12 вольт) он должен полностью перекрывать поток воздуха. Если при продувке ртом или сжатым воздухом в закрытом состоянии ощущается утечка, клапан негерметичен.

Практический случай: Honda CR-V третьего поколения с двигателем 2.4 K24Z1. Ошибка Р1457 возникала после каждого цикла диагностики EVAP. При проверке вентиляционного клапана обнаружено, что в закрытом состоянии он пропускает воздух. После демонтажа на седле клапана обнаружен налет из пыли и масла. Промывка клапана очистителем карбюратора восстановила герметичность, и ошибка исчезла.

2. Трещина или повреждение корпуса адсорбера

Угольный адсорбер представляет собой пластиковый корпус. Со временем пластик может потрескаться из-за термического старения, механических ударов или деформации при замерзании скопившегося внутри конденсата. Через трещину в систему проникает воздух, и разрежение не удерживается.

Признаки повреждения адсорбера:

Визуально видимые трещины на корпусе.

Следы угольной пыли вокруг адсорбера.

При попытке создать разрежение в адсорбере через штуцер оно быстро падает.

Р1457 ошибка Хонда часто вызывается именно трещиной корпуса адсорбера, так как на многих моделях (Civic, Accord, CR-V) адсорбер расположен под днищем в зоне, подверженной ударам камней и воздействию реагентов.

3. Повреждение или отсоединение вакуумных магистралей

Трубки и шланги системы EVAP со временем твердеют, трескаются или отсоединяются от штуцеров. Утечка может возникнуть в любом из соединений между адсорбером, вентиляционным клапаном, клапаном продувки и топливным баком. Особенно уязвимы резиновые соединительные муфты, которые теряют эластичность.

Типичные места утечек:

Резиновая муфта на входе вентиляционного клапана.

Соединение трубки с адсорбером.

Место подключения трубки к топливному баку.

Трубка от клапана продувки к впускному коллектору.

Случай из ремонта: Honda Accord VIII с двигателем 2.4 K24Z3. Ошибка Р1457 появилась после замены топливного фильтра, расположенного в баке. При сборке была неплотно посажена трубка вентиляции бака на штуцер адсорбера. Соединение выглядело нормально, но не обеспечивало герметичности. После правильной установки трубки и фиксации хомутом ошибка ушла.

4. Неисправность клапана продувки адсорбера в режиме утечки

Клапан продувки адсорбера в закрытом состоянии должен полностью перекрывать канал между адсорбером и впускным коллектором. Если он негерметичен, при создании разрежения в системе воздух из впускного коллектора может поступать обратно в магистраль EVAP, срывая вакуум. Диагностический алгоритм может интерпретировать это как утечку в зоне вентиляционного клапана.

Проверка: снять клапан продувки и продуть его в закрытом состоянии. Утечка воздуха не допускается.

5. Утечка через уплотнение датчика давления в баке

Датчик FTP установлен на адсорбере или на баке через уплотнительное кольцо. Если кольцо повреждено или датчик неплотно посажен, через это соединение будет подсасываться воздух.

6. Засорение вентиляционного фильтра с последующим подсосом воздуха через поврежденный корпус

Если вентиляционный фильтр адсорбера сильно забит, при создании разрежения в системе может возникнуть перепад давления, который приведет к подсосу воздуха через микротрещины в корпусе адсорбера или через неплотные соединения, которые при нормальном давлении были бы герметичны.

Безопасность движения с кодом Р1457

Ошибка двигателя автомобиля Р1457 не является критической для безопасности движения. Блок управления, зафиксировав утечку в системе EVAP, заносит код в память и включает индикатор Check Engine. Двигатель продолжает работать в штатном режиме, так как утечка паров топлива не влияет на смесеобразование в масштабах, способных нарушить работу мотора.

Эвакуатор не требуется. Автомобиль полностью сохраняет подвижность и может эксплуатироваться без ограничений по скорости и нагрузке. Расход топлива и динамика не изменяются.

Однако длительная эксплуатация с утечкой в системе EVAP имеет следующие негативные последствия:

Пары топлива беспрепятственно выходят в атмосферу, что увеличивает загрязнение окружающей среды.

Может ощущаться запах бензина в салоне или около автомобиля, особенно после заправки или при стоянке в закрытом помещении.

При прохождении техосмотра система EVAP будет показывать ошибку, что приведет к несоответствию экологическим нормам.

Горящая лампа Check Engine маскирует другие неисправности.

При появлении сильного запаха бензина в салоне следует проветрить автомобиль и выполнить ремонт в кратчайшие сроки, так как пары топлива вредны для здоровья и потенциально пожароопасны.

Как исправить ошибку Р1457 — пошаговая методика поиска и ремонта

Устранение кода Р1457 требует методичного поиска места утечки. Наиболее эффективный способ — использование дымогенератора, который позволяет визуально обнаружить выход дыма из поврежденного участка. При отсутствии дымогенератора применяются альтернативные методы.

Необходимый инструмент и оснастка

Диагностический сканер с функцией активации клапанов EVAP и проведения теста герметичности.

Дымогенератор для поиска утечек (предпочтительный метод).

Ручной вакуумный насос с манометром.

Компрессор или баллон со сжатым воздухом (для продувки и опрессовки).

Цифровой мультиметр для проверки электрических цепей.

Очиститель карбюратора или мыльный раствор для поиска утечек (альтернативный метод).

Смотровая яма или подъемник.

Шаг 1: Компьютерная диагностика и анализ

Подключите сканер. Считайте все коды. Помимо Р1457, могут присутствовать коды Р1454, Р1455, Р1456 по датчику FTP, а также другие коды утечек.

Запишите стоп-кадр. Удалите код и проверьте, возвращается ли он. Запустите двигатель и прогрейте до рабочей температуры. Некоторые модели Honda требуют выполнения определенной ездовой последовательности для запуска монитора EVAP. Если код не возвращается сразу, возможно, потребуется тестовая поездка.

Шаг 2: Визуальный осмотр системы EVAP

Осмотрите все доступные компоненты системы: адсорбер, вентиляционный клапан, трубки, соединения. Ищите трещины, следы ударов, признаки утечки угольной пыли, ослабленные или отсоединенные шланги. Обратите внимание на резиновые муфты — на них не должно быть трещин. Проверьте надежность хомутов.

На автомобилях Honda адсорбер часто расположен под днищем в районе задней оси или за задним бампером. Осмотрите его корпус на наличие трещин, особенно в местах сварки пластика.

Практический пример: Honda Civic IX с двигателем 1.8 R18Z1. Ошибка Р1457 возникала после дождя. При осмотре адсорбера под днищем обнаружена трещина в верхней части корпуса, через которую вода попадала внутрь при движении по мокрой дороге. В сухую погоду трещина частично закрывалась, и ошибка могла не проявляться несколько дней. Замена адсорбера полностью решила проблему.

Шаг 3: Проверка вентиляционного клапана на герметичность

Снимите вентиляционный клапан адсорбера. В нормально открытом состоянии (без питания) он должен свободно продуваться. Подайте на клапан 12 вольт. Клапан должен закрыться с четким щелчком. В закрытом состоянии попробуйте продуть его ртом или подать сжатый воздух под небольшим давлением. Утечка воздуха не допускается.

Если в закрытом состоянии воздух проходит, клапан негерметичен. Попробуйте промыть его очистителем карбюратора. Подайте питание, чтобы клапан открылся, залейте очиститель, дайте ему подействовать несколько минут. Затем продуйте. Повторите процедуру два-три раза. Если герметичность не восстановилась, замените клапан.

Случай из ремонта: Honda Pilot с двигателем 3.5 J35Z4. Ошибка Р1457 не уходила после проверки магистралей. При тестировании вентиляционного клапана в закрытом состоянии через него проходил воздух. Промывка очистителем не помогла, так как уплотнительное кольцо седла было механически повреждено. После замены клапана тест герметичности прошел успешно.

Шаг 4: Проверка герметичности системы с помощью дымогенератора

Наиболее эффективный метод поиска утечек. Подключите дымогенератор к одному из штуцеров системы EVAP — удобнее всего использовать порт датчика FTP или трубку вентиляционного клапана. Закройте вентиляционный клапан (подайте на него питание). Запустите дымогенератор и создайте небольшое давление в системе.

Осмотрите все компоненты и соединения. Выход дыма укажет на место утечки. Обратите особое внимание на:

Корпус адсорбера — трещины могут быть не видны глазу, но дым через них будет выходить.

Вентиляционный клапан — дым не должен выходить через его выходное отверстие.

Соединения трубок — дым покажет даже незначительную неплотность.

Датчик FTP и его уплотнение.

Топливный бак и его заливную горловину.

Р1457 ошибка на автомобилях Honda часто диагностируется именно дымогенератором, так как утечки в адсорбере или его соединениях визуально малозаметны.

Шаг 5: Проверка герметичности альтернативными методами

При отсутствии дымогенератора используйте ручной вакуумный насос. Подключите его к одному из портов системы. Закройте вентиляционный клапан. Создайте разрежение и наблюдайте за манометром. Если стрелка быстро падает, в системе есть утечка.

Для локализации утечки используйте мыльный раствор. Нанесите его на подозрительные соединения и корпус адсорбера. При создании давления в системе (можно использовать компрессор с давлением не более 1-2 PSI, чтобы не повредить компоненты) в месте утечки будут появляться пузыри.

Метод с очистителем карбюратора: при работающем двигателе и активированной продувке адсорбера распылите очиститель на подозрительные соединения. Если есть подсос воздуха, очиститель попадет во впускной коллектор, и обороты двигателя кратковременно изменятся.

Шаг 6: Проверка клапана продувки адсорбера

Снимите клапан продувки. В закрытом состоянии (без питания) он не должен пропускать воздух. Продуйте его. Если воздух проходит, клапан негерметичен и подлежит замене. Утечка через этот клапан может быть ошибочно интерпретирована блоком управления как утечка в зоне адсорбера.

Шаг 7: Проверка топливной крышки

Хотя код Р1457 обычно не связан с крышкой бака, проверка крышки является простым и быстрым шагом. Убедитесь, что крышка плотно закручена до щелчков. Осмотрите уплотнительное кольцо — на нем не должно быть трещин и деформаций. При подозрении на негерметичность замените крышку.

Шаг 8: Финальная проверка и сброс кода

После устранения утечки соберите систему. Запустите двигатель. Сканером выполните принудительный тест герметичности EVAP, если такая функция доступна. Если нет — проведите тестовую поездку, чтобы блок управления самостоятельно запустил мониторинг.

Удалите код Р1457. Убедитесь, что он не возвращается. Проверьте, что монитор EVAP успешно завершен.

Системный подход к поиску утечки с использованием дымогенератора или альтернативных методов позволяет точно определить место негерметичности. Ошибка двигателя автомобиля Р1457 на автомобилях Honda в большинстве случаев вызвана трещиной корпуса адсорбера или негерметичностью вентиляционного клапана. Значительно реже утечка возникает в соединениях магистралей или через клапан продувки. Методичный осмотр всех компонентов и проверка каждого соединения гарантируют, что утечка будет найдена и устранена с первой попытки, а система EVAP вернется к полноценной работе.Ошибка двигателя автомобиля Р1457 согласно протоколу OBD-II расшифровывается как "Система EVAP – утечка в цепи управления вентиляционным клапаном адсорбера / неисправность вакуумной магистрали". Код фиксируется блоком управления при проведении теста герметичности, когда разрежение в системе падает быстрее допустимого. Особенность Р1457 в том, что он локализует утечку в зоне вентиляционного клапана, адсорбера или соединительных магистралей.

С точки зрения безопасности движение с активным кодом разрешено. Утечка паров топлива не влияет на работу двигателя. Эвакуатор не требуется. При появлении запаха бензина в салоне следует проветрить автомобиль и выполнить ремонт. Длительная езда ведет к загрязнению окружающей среды и маскировке других ошибок.

Для исправления ошибки применяется методика поиска утечки. Начинают с визуального осмотра адсорбера и магистралей. На Honda Civic трещина в корпусе адсорбера, через которую попадала вода, была обнаружена при осмотре под днищем. Проверяют вентиляционный клапан: в закрытом состоянии (при подаче 12 вольт) он не должен пропускать воздух. На Honda Pilot уплотнительное кольцо клапана было повреждено, и воздух проходил даже в закрытом состоянии. Р1457 ошибка Хонда эффективнее всего диагностируется дымогенератором, который подключают к системе EVAP и создают небольшое давление. Дым визуально показывает место утечки — трещину в адсорбере, неплотное соединение трубок, негерметичный вентиляционный клапан. При отсутствии дымогенератора используют вакуумный насос и мыльный раствор. Проверяют клапан продувки: в закрытом состоянии он не должен пропускать воздух. Осматривают топливную крышку и уплотнения. На Honda Accord VIII ошибка возникла после замены топливного фильтра из-за неплотно посаженной трубки вентиляции на штуцер адсорбера. После устранения утечки тест герметичности EVAP завершается успешно, и код не возвращается. Статистика показывает, что основные причины Р1457 — трещины корпуса адсорбера и негерметичность вентиляционного клапана. Методичный поиск с дымогенератором гарантирует точное обнаружение и устранение утечки с первой попытки.Ошибка двигателя автомобиля Р1457 согласно протоколу OBD-II расшифровывается как "Система EVAP – утечка в цепи управления вентиляционным клапаном адсорбера / неисправность вакуумной магистрали". Код фиксируется блоком управления при проведении теста герметичности, когда разрежение в системе падает быстрее допустимого. Особенность Р1457 в том, что он локализует утечку в зоне вентиляционного клапана, адсорбера или соединительных магистралей.
