Подробный разбор диагностического кода P1343: вариации расшифровки, причины и методы устранения
Код неисправности DTC P1343 принадлежит к категории специфических ошибок производителя (Manufacturer Specific), а это означает, что его точная расшифровка и алгоритм появления кардинально различаются в зависимости от марки и даже модели транспортного средства. В отличие от универсальных кодов P0xxx, единого стандарта описания для P1343 не существует. В одних системах этот код указывает на механический дисбаланс системы изменения фаз газораспределения, в других — на критические пропуски зажигания, приводящие к повреждению каталитического нейтрализатора, а в ряпе случаев — на неисправность цепи эжекции воздуха или управления дросселем.
Наиболее часто с диагностической информацией по коду p1343 ошибка сталкиваются владельцы и специалисты, обслуживающие автомобили Toyota, Lexus и BMW. В данной статье проведена систематизация технических бюллетеней и практического опыта ремонта для точной идентификации неисправности в зависимости от платформы.
Наиболее часто с диагностической информацией по коду p1343 ошибка сталкиваются владельцы и специалисты, обслуживающие автомобили Toyota, Lexus и BMW. В данной статье проведена систематизация технических бюллетеней и практического опыта ремонта для точной идентификации неисправности в зависимости от платформы.

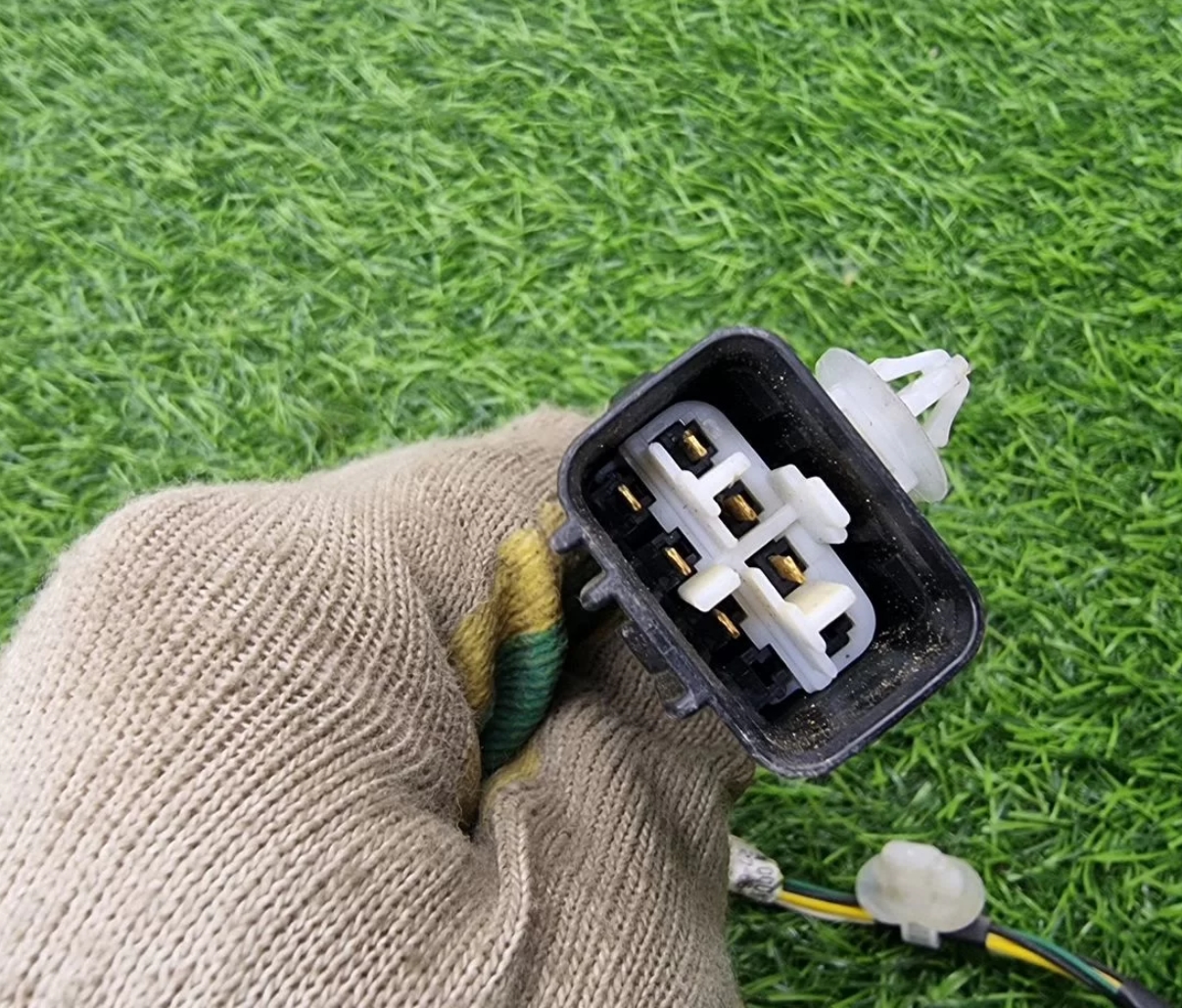

- Ошибка DTC P1343
- DTC_P1343.jpg (851.55 КБ) 76 просмотров
Вариативное толкование кода на разных платформах
Прежде чем приступать к разбору электрических цепей, необходимо четко определить, каким блоком управления был зафиксирован код и какой подсистеме он принадлежит.P1343 на автомобилях Toyota и Lexus
На силовых агрегатах концерна Toyota, особенно на моторах серии UZ (V8), устанавливаемых на Toyota Land Cruiser 200, Lexus LX470 и других флагманских моделях, код p1343 toyota расшифровывается как "Camshaft Position Sensor B Circuit Malfunction / Valve Timing Off". Это указывает на неисправность в цепи датчика положения распредвала (чаще впускного банка 2) или на критическое расхождение фаз ГРМ. Блок управления двигателем (ECM) фиксирует этот код, когда фактическое положение распределительного вала относительно коленчатого вала не соответствует заложенной в память калибровочной карте.При появлении ошибки p1343 тойота ленд крузер 200 водитель может ощущать неровную работу на холостом ходу, потерю мощности, а в тяжелых случаях — переход двигателя в аварийный режим с отсечкой по оборотам. Мотор работает жестко, часто с характерным дизельным звуком, связанным с неправильным перекрытием клапанов.
P1343 на автомобилях BMW
На автомобилях баварского концерна p1343 bmw чаще всего встречается на моторах серии M54 и N-серии и трактуется как "Misfire Cylinder 3 with Fuel Cut-off" (пропуски зажигания в цилиндре 3 с отключением подачи топлива). Это более узкая и опасная формулировка. Система диагностики настолько уверена в наличии пропусков воспламенения в конкретном цилиндре, что для защиты катализатора от перегрева полностью отсекает форсунку этого цилиндра. Игнорирование этого кода чревато выплавлением сотовой структуры нейтрализатора.Второе значение для рядных шестицилиндровых двигателей BMW связано с неисправностью системы Valvetronic, если речь идет о моторах N42/N46, однако в современной диагностической практике зафиксировано именно первое толкование как основное для кода P1343.
Axis P1343 и другие редкие варианты
Техническая документация по промышленным и специализированным двигателям внутреннего сгорания марки axis p1343 относит данный диагностический индекс к неисправности в системе контроля топливоподачи или рециркуляции отработавших газов, однако это узкоспециализированное применение, редко встречающееся в гражданской автотехнике.Глубинные причины возникновения неисправности
Учитывая разную архитектуру двигателей, причины разбиваются на две основные категории: общие для систем фаз газораспределения (Toyota) и специфические для систем зажигания и топливоподачи (BMW).Причины активации кода в системах ГРМ (Toyota/Lexus)
На моторах Toyota, особенно на легендарном 2UZ-FE, стоящем на Land Cruiser 200 и Tundra, корень проблемы кроется в гидромеханической части системы VVT-i.- Старение моторного масла и забивка масляных каналов. Система VVT-i управляется давлением масла. Если масляный фильтр грубой очистки на входе в электроклапан (OCV) забит шламом, усилие смещения муфты падает, вал не докручивается до заданного угла, и возникает код p1343.
- Отказ электромагнитного клапана управления муфтой VVT (OCV). Внутренняя обмотка соленоида может иметь межвитковое замыкание. Сопротивление уходит из нормы, и клапан не может корректно перераспределять масляные потоки. Это самая частая причина появления ошибки на Land Cruiser 200.
- Механический износ шестерни или заклинивание муфты VVT. Со временем лопасти ротора внутри муфты изнашиваются, увеличиваются зазоры, давление масла стравливается, и муфта не фиксирует вал в требуемом положении при изменении нагрузки.
- Растяжение ремня или цепи ГРМ. При большом пробеге без замены натяжителя базовые метки фаз смещаются, создавая постоянное угловое рассогласование, воспринимаемое как неисправность датчика положения.
Причины пропусков зажигания, ведущих к коду (BMW)
На рядных моторах BMW M54, где p1343 bmw указывает на отсечку третьего цилиндра, алгоритм поиска сосредоточен на процессе воспламенения.- Выход из строя катушки зажигания. Из-за высокой температуры на клапанной крышке изоляция катушки трескается, и искра уходит на массу головки блока, минуя свечу.
- Загрязнение или отказ топливной форсунки. Недостаточное распыление или залипание клапана форсунки ведет к обеднению смеси и отказу воспламенения в конкретном цилиндре.
- Подсос неучтенного воздуха через трещину впускного коллектора. На BMW проблема трещин в пластиковом коллекторе или износа резиновых заглушек часто локализуется в зоне 3-го цилиндра, что нарушает топливную карту.
- Механические проблемы двигателя (прогар клапана, поломка пружины).
Безопасность движения: эвакуация или самостоятельное перемещение
Определение возможности движения напрямую зависит от того, как далеко зашла неисправность и на какой платформе она возникла.Тактика действий на Toyota Land Cruiser 200 при ошибке P1343
Если код p1343 тойота ленд крузер 200 возник, но двигатель не имеет жесткой детонации и не стучит металлически, доехать до места ремонта малым ходом допустимо. Блок управления, скорее всего, отключит управление фазовращателями, и мотор будет работать в обходном режиме (базовые фазы).Однако если одновременно с Check Engine загорелся индикатор низкого давления масла, двигатель необходимо немедленно заглушить и вызвать эвакуатор. Движение без давления масла убьет вкладыши и постель распредвалов за считанные минуты, что превратит замену клапана VVT в капитальный ремонт двигателя.
Тактика действий на BMW при пропусках зажигания
При регистрации активного кода p1343 bmw и физически ощутимом троении (мотор трясет, мигает индикатор Check Engine) движение своим ходом категорически запрещено. Блок управления отключает подачу топлива в неработающий цилиндр, но несгоревшая смесь из оставшихся цилиндров все равно может попадать в выпускной коллектор, дожигаясь в катализаторе и выводя его из строя. Допускается короткий переезд для освобождения проезжей части, но только при отсутствии запаха бензина из выхлопной трубы. В остальных случаях — эвакуатор.Подробное руководство по устранению неисправности
Процесс ремонта делится на два направления в зависимости от расшифровки кода.Алгоритм ремонта при нарушении фаз ГРМ (Toyota)
Для устранения кода p1343 тойота на двигателях 2UZ-FE необходимо следовать строгой диагностической карте.Проверка уровня и состояния масла
Первым шагом исключается гидравлическая причина. Проверяется щуп, оценивается наличие эмульсии и запах бензина. Использование масла рекомендованной вязкости (часто 5W-30) критично. Густое масло не сможет быстро заполнить полости муфты VVT.Диагностика клапана VVT (OCV)
Снимается разъем с клапана управления муфтой банка 2 (для P1343 это обычно левая голова по ходу движения на V-образнике). Мультиметром замеряется сопротивление обмотки соленоида.- Эталонное сопротивление: 6.4 – 7.4 Ом при 20°C.
- При обрыве или коротком замыкании клапан меняется на новый. Дополнительно на клапан подается напряжение 12В с АКБ: шток должен издавать четкий щелчок и перемещаться без закусываний.
- Фильтр-сеточка клапана промывается очистителем карбюратора. В практике часто встречается забитая черным нагаром сетка — это прямое следствие редкой замены масла.
Проверка датчика положения распредвала
Осциллографом проверяется форма сигнала на датчике положения вала. На холостом ходу должен идти стабильный меандр. Датчик проверяется на предмет металлической стружки на магните.Тест механики муфты VVT
Для этого существуют продвинутые тесты через сканер TechStream (или аналог). При активном тесте "Active Test VVT" угол опережения принудительно меняется от 0 до 40 градусов. Если обороты двигателя при увеличении угла начинают плавать и мотор норовит заглохнуть, а фактический угол не успевает за желаемым — муфта механически заклинена или изношена, требуется замена исполнительного механизма.Методика ремонта пропусков зажигания (BMW)
При диагностике p1343 bmw (цилиндр 3) эффективно работает метод взаимозамены (перестановки).Локализация источника пропусков
- Свеча зажигания и катушка с третьего цилиндра переставляются, например, в первый цилиндр.
- Ошибки сбрасываются сканером, производится тестовый запуск.
- Если код неисправности перемещается на первый цилиндр (P1341), неисправна катушка или свеча. Если код остается на третьем цилиндре — дело в форсунке, компрессии или проводке.
Проверка форсунки и компрессии
- Топливная форсунка проверяется путем замера сопротивления и прослушивания стетоскопом. Рабочее сопротивление для форсунок M54 должно соответствовать номиналу.
- Мотор-тестером снимается осциллограмма тока форсунки. Затупленный фронт или отсутствие импульса указывают на обрыв в цепи питания со стороны ЭБУ.
- Проверка компрессии в цилиндре 3. Снижение давления относительно соседних цилиндров более чем на 15% указывает на проблемы с ЦПГ или клапанами.
Примеры из практики и рекомендации специалистов
Накопленный опыт диагностики позволяет обходить типичные "ловушки", в которые попадают даже профессионалы.Пример 1: Маскировка под электрику.
На автомобиле Toyota Land Cruiser 200 с кодом p1343 была проведена замена датчика положения распредвала, однако ошибка вернулась на следующий день. Углубленная проверка показала, что в разъеме датчика из-за разбитого уплотнительного кольца накопилось масло, стекавшее по проводам из прохудившейся прокладки клапанной крышки. Масло создавало паразитную проводимость и искажало слаботочный сигнал сенсора. Промывка разъема и замена прокладки решили проблему без замены дорогостоящего датчика.
Пример 2: Танцы с бубном вокруг VVT.
На двигатель 2UZ-FE приехал эвакуатором с ошибкой по датчику и жутким стуком. Диагностика показала P1343. Предварительный вердикт — замена муфты VVT. Однако при вскрытии выяснилось, что стопорное кольцо натяжителя цепи ГРМ разлетелось, плунжер вышел, цепь ослабла и перескочила на один зуб именно на втором банке. Угол фаз сместился настолько, что датчик зафиксировал неисправность, а стук был принят за неисправную муфту.
Пример 3: BMW и экранирующий клапан.
Владелец BMW 530i (M54) боролся с троением и ошибкой p1343 bmw. Менялись свечи, катушки, форсунка — безрезультатно. Проблема крылась в обрыве управляющего провода катушки зажигания внутри моторной косы в том месте, где жгут изгибается под пластиковой крышкой двигателя. Внешне изоляция была цела, но медь переломилась. В режиме проверки мультиметром контакт то появлялся, то пропадал от нагрева. Замена участка проводки восстановила работу двигателя.
Таблица контрольных параметров для первичной проверки
| Узел | Норма / Действие |
|---|---|
| Сопротивление клапана VVT (Toyota UZ) | 6.4 – 7.4 Ом |
| Напряжение на сигнальной линии датчика распредвала | Пульсация 0–5 В (меандр) |
| Разница компрессии в цилиндре 3 (BMW) относительно других | Менее 1.5 бар |
| Сопротивление форсунки (BMW M54) | 12 – 17 Ом |
