P1287 Ошибка двигателя Volkswagen, Audi и других - подробное описание и решения

Сообщение

Ошибка DTC P1287: неисправность датчика давления наддува и системы турбонаддува на Volkswagen, Audi и других платформах

DTC P1287 — это код, который на автомобилях концерна VAG (Volkswagen, Audi, Skoda, Seat) и некоторых моделях Ford, Mazda, а также китайских брендов расшифровывается как "Turbocharger/Supercharger Boost Pressure Sensor Circuit High" или "Manifold Absolute Pressure (MAP) Sensor Signal Too High". Простыми словами, модуль управления двигателем (ECM) фиксирует, что напряжение сигнала от датчика абсолютного давления во впускном коллекторе (MAP) или датчика давления наддува выше допустимого предела. В отличие от кодов P1283-P1286, связанных с обеднением смеси, p1287 ошибка vw указывает именно на неисправность в электрической цепи датчика или, реже, на механическую проблему с турбонаддувом.

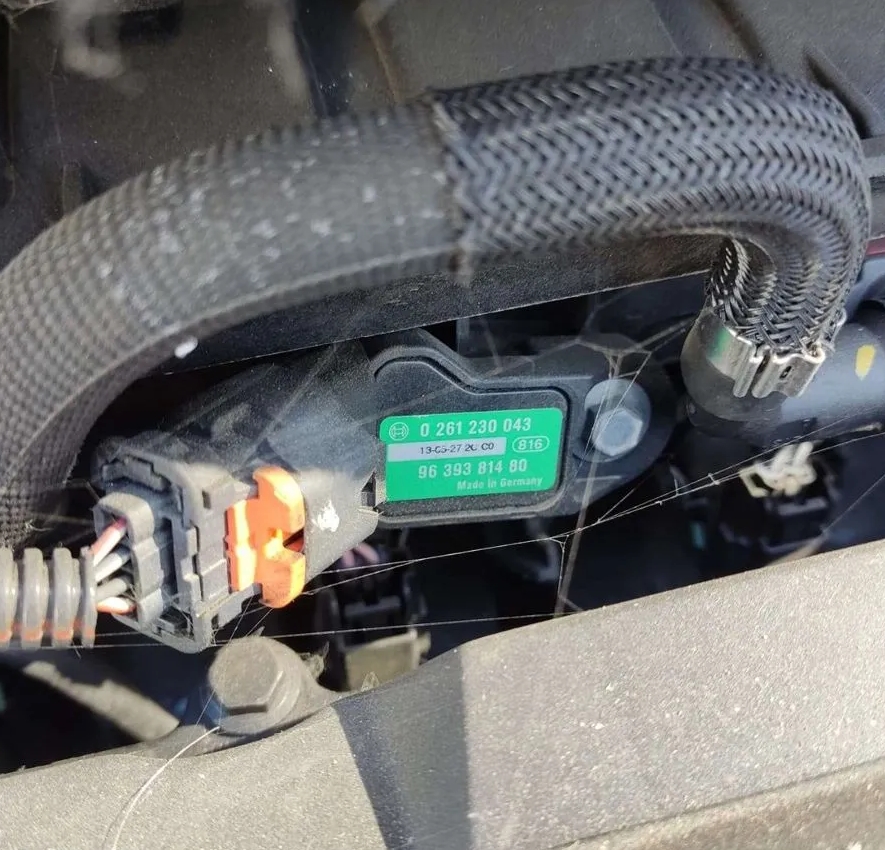

: P1287 Ошибка двигателя; DTC_P1287.jpg (513.48 КБ) 189 просмотров

Причина возникновения ошибки

ECM подает на датчик MAP (или Boost Pressure Sensor) опорное напряжение 5 В и считывает возвратный сигнал, который линейно меняется в зависимости от давления во впускном коллекторе. Если сигнальное напряжение превышает калиброванный порог (обычно выше 4.8 В), ECM фиксирует obd p1287. Это может происходить как при реальном избыточном давлении наддува, так и при электрической неисправности.

Причины появления p1287 ошибка делятся на несколько категорий:

Электрические неисправности датчика и проводки

Короткое замыкание сигнального провода датчика MAP на питание 5 В или на бортовое напряжение 12 В

Обрыв «массы» датчика — сигнальное напряжение «зависает» в верхнем пределе

Неисправность самого датчика MAP (внутреннее короткое замыкание)

Окисление, коррозия или ослабление контактов в разъеме датчика

Повреждение проводки — перетирание, оплавление, обрыв

Механические проблемы с турбонаддувом

Заклинивание актуатора турбины в положении максимального наддува

Неисправность клапана управления вестгейтом (N75 на VAG)

Повреждение или отсоединение вакуумных трубок управления турбиной

Заклинивание лопаток изменяемой геометрии турбины

Проблемы с блоком управления

В редких случаях — неисправность ECM (повреждение входного канала АЦП)

Можно ли продолжать движение на автомобиле или нужна эвакуация?

При появлении p1287 ошибка vw ECM, как правило, переводит двигатель в аварийный режим (Limp Mode) с ограничением мощности и отключением турбонаддува. Автомобиль становится вялым, теряет динамику, но сохраняет способность двигаться с небольшой скоростью. Если ошибка вызвана электрической неисправностью датчика, а не реальным перегрузом по наддуву, до сервиса можно доехать в щадящем режиме. Если же ошибка сопровождается свистом турбины, посторонними шумами или двигатель работает с перебоями — лучше вызвать эвакуатор, так как продолжение движения может привести к разрушению турбокомпрессора и попаданию обломков в цилиндры.

Как исправить ошибку: подробные рекомендации по диагностике и ремонту

Для поиска причины DTC P1287 потребуется мультиметр, диагностический сканер и, в ряде случаев, вакуумный насос с манометром.

Шаг 1: Компьютерная диагностика

Подключите сканер (VCDS для VAG или мультимарочный). Считайте все коды неисправностей. Запишите данные стоп-кадра

В режиме реального времени проверьте показания датчика MAP или Boost Pressure Sensor. При включенном зажигании на заглушенном двигателе напряжение должно составлять 1.0-1.5 В (атмосферное давление). Если сканер показывает напряжение выше 4.5 В на неработающем двигателе — это однозначно электрическая неисправность

Шаг 2: Проверка датчика и проводки

Найдите датчик MAP (обычно расположен на впускном коллекторе или на патрубке интеркулера). Отсоедините разъем

Осмотрите контакты на предмет коррозии, окисления, влаги, оплавления

Мультиметром проверьте опорное питание на разъеме датчика (со стороны жгута). Должно быть 5 В между контактом питания и «массой». Отсутствие питания — обрыв в проводке

Проверьте «массу» датчика — сопротивление между контактом «массы» разъема и кузовом должно быть менее 1 Ом

Проверьте сигнальный провод на короткое замыкание на питание — мультиметр в режиме прозвонки между сигнальным контактом и контактом питания не должен показывать замыкание

Если проводка исправна, а показания в сканере некорректны — замените датчик MAP

Шаг 3: Проверка системы управления турбонаддувом

Осмотрите все вакуумные трубки, идущие к актуатору турбины и клапану N75. Трещины, отсоединения — частая причина неконтролируемого наддува

С помощью вакуумного насоса проверьте работоспособность актуатора турбины: шток должен двигаться плавно, без заеданий, начиная с небольшого разрежения

Проверьте электрическую цепь клапана N75 (на VAG): мультиметром измерьте сопротивление обмотки (обычно 15-35 Ом). Обрыв — замена клапана

Проверяемый параметр	Точка измерения	Нормальное значение	Действие при неисправности
Сигнал MAP (зажигание ON, двигатель заглушен)	Сканер	1.0-1.5 В	Выше 4.5 В — КЗ на питание
Опорное питание датчика	Разъем жгута	5 В	Проверить проводку до ECM
«Масса» датчика	Разъем жгута — кузов	Менее 1 Ом	Восстановить «массу»
Сопротивление клапана N75	Контакты клапана	15-35 Ом	Заменить клапан

Примеры из практики

На форумах владельцев Volkswagen Passat B6 с двигателем 2.0 TFSI описан характерный случай: автомобиль ушел в аварийный режим при обгоне, сканер показал p1287 ошибка vw и P0234 (превышение давления наддува). При осмотре выяснилось, что лопнула вакуумная трубка, идущая от клапана N75 к актуатору турбины. Без вакуума актуатор не мог открыть вестгейт, и давление наддува бесконтрольно росло. Замена трубки восстановила нормальную работу.

Другой случай — Audi A4 с двигателем 1.8T. Ошибка P1287 появлялась периодически, особенно в сырую погоду. При проверке мультиметром обнаружилось, что в разъеме датчика MAP была коррозия из-за попадания влаги. После зачистки контактов и обработки диэлектрической смазкой ошибка ушла.

На Ford Focus ST с турбомотором obd p1287 проявился после того, как владелец самостоятельно заменил датчик MAP на неоригинальный. Новый датчик оказался с неправильной калибровкой и выдавал завышенные показания. Установка оригинального датчика Motorcraft решила проблему.

Опытные диагносты отмечают, что на автомобилях VAG с пробегом за 150 000 км проблема с кодом P1287 часто связана не с самим датчиком, а с повреждением изоляции сигнального провода в жгуте, проходящем рядом с выпускным коллектором. Термическое старение изоляции приводит к тому, что сигнальный провод «подхватывает» наводки или замыкается на соседние провода. В таких случаях рекомендуется не просто менять датчик, а проверять весь жгут на предмет повреждений и при необходимости прокладывать новый сигнальный провод с термостойкой изоляцией.
