P1141 Ошибка двигателей ВАЗ / VW / Skoda - подробное описание, схемы

[morskoj]

Полный разбор ошибки DTC: Fuel Restriction Indicator Circuit Malfunction (P1141)

Ошибка с кодом DTC p1141 регистрируется блоком управления двигателем (ECU/ЭБУ), когда сигнал на цепи индикатора ограничения подачи топлива (обычно интегрированного в Fuel Filter Heater или систему подогрева топлива) выходит за допустимые пределы. Чаще всего проблема носит электрический характер, а не механический. На практике этот код часто соседствует с другими ошибками по цепи управления, поэтому важен комплексный подход к диагностике.

1. Причина возникновения ошибки

Главная причина — нарушение целостности или параметров электрической цепи управления реле/клапаном подогрева топливного фильтра. В отличие от распространенного мнения, p1141 ошибка редко связана с качеством солярки или бензина. Это чисто «электрика».

1.1. Типовые неисправности по маркам автомобилей

Опыт эксплуатации показывает, что контекст ошибки сильно зависит от производителя:

• - p1141 vw и p1141 skoda (моторы BSE, CFNA): Проблема в проводке жгута к датчику температуры топлива. Характерный признак — ошибка появляется только при минусовой температуре. Часто виноват перегиб провода возле ГБЦ или окисление фишки на топливном фильтре.

• - p1141 ваз (Приора, Калина, Нива): Ошибка зачастую дублирует ошибка p1141 приора и связана с цепью «контроля нагревателя топлива». Слабое место — плохая масса на кузов и перетирание изоляции о кронштейны двигателя.

• - p1141 alfa romeo 147 и p1141 alfa romeo gt: Здесь это сигнал о неисправности в цепи управления форсунками (редко, но встречается). Требуется проверка сопротивления обмоток и целостности сигнальной линии до ЭБУ.

1.2. Физический механизм срабатывания

ЭБУ подает «+» на реле подогрева. Цепь замыкается через массу. Датчик тока (шунт) внутри блока управления фиксирует потребление. Если ток отсутствует (обрыв) или превышает 15А (короткое замыкание на массу), регистрируется p1141 ошибка ваз или аналог для иномарок. Диагностический признак: p1141 skoda короткое замыкание на массу обычно лечится заменой перетертого жгута или самого нагревательного элемента.

2. Можно ли продолжать движение или нужна эвакуация?

Категоричного запрета на движение нет, но с ограничениями.

Продолжать движение МОЖНО при следующих условиях:

• - Двигатель работает стабильно, нет рывков и падения мощности.

• - На улице температура выше -5°C (парафины в топливе еще не кристаллизуются).

• - У вас бак заполнен «зимней» соляркой или хорошим бензином (для бензиновых версий ошибка встречается реже, но возможна на LPG/метане).

Нужна эвакуация или срочный ремонт, если:

• - На приборке мигает Check Engine и машина «троит». Это указывает на то, что ошибка перешла в разряд критических (часто для p1141 alfa romeo 147 с проблемами по форсункам).

• - Вы наблюдаете p1141 p0171 vw джетта (комбо-ошибка). P0171 — бедная смесь. Если нет подогрева фильтра, на морозе фильтр забивается парафином, падает давление в рампе. Ехать нельзя — убьете ТНВД.

• - Запахло горелой проводкой или плавится блок предохранителей (КЗ на массу).

3. Как исправить ошибку: подробные рекомендации (мануалы и проверки)

Ремонт строго регламентирован. Не меняйте детали наугад. Используйте следующую процедуру.

3.1. Инструментарий и параметры проверки

Прибор	Режим	Норма/Параметр
Мультиметр (цифровой)	Измерение сопротивления (Ом)	Нагреватель: 0.5 – 2.5 Ом (в зависимости от мощности)
Мультиметр	Измерение напряжения (В)	На фишке при включении зажигания: 12.5В – 14.5В
Сканер (например, Delphi или Vasya)	Чтение замороженных кадров (Freeze Frame)	Смотреть температуру ОЖ и напряжение на DTC p1141
Осциллограф	Анализ формы сигнала	Прямоугольные импульсы без провалов (для ШИМ-управления)

3.2. Пошаговый алгоритм. Пример: p1141 bse (VW Polo/Jetta)

На двигателе BSE (1.6 MPI) фишка нагревателя стоит на топливном модуле (под днищем, возле бензобака). Ошибка лечится так:

• 1. Визуал: Снимите разъем. Проверьте наличие зеленого налета (окислов). Если есть — чистите и обрабатывайте графитовой смазкой.

• 2. Прозвон: Включите омметр. Щупы на контакты нагревателя (обычно 2 толстых пина). Сопротивление ниже 0.3 Ом или «бесконечность» — меняйте топливный модуль в сборе. Разборке нагреватель не подлежит.

• 3. Проверка управления: Включите зажигание. Ищите «+» на толстом проводе (обычно красно-черный). Напряжение должно появляться на 2-3 секунды и пропадать (тест ЭБУ). Если нет напряжения — ищите обрыв до реле или само реле J17.

• 4. Живой пример: Приходит p1141 фабия с ошибкой по нагреву. Механик меняет фильтр — без толку. Оказалось, перетерся провод «массы» возле левой фары. Масса приходит на кузов через болт М6. Зачистили до голого металла — ошибка ушла навсегда.

3.3. Особенности ремонта p1141 калина и p1141 нива

На ВАЗовских автомобилях с двигателем 1.6 8V (21116) цепь управления идет напрямую от ЭБУ M7.9.7 (Январь 7.2). Транзистор внутри блока часто «пробивает» при замыкании нагревателя.

• - Рекомендация: Сначала отключите фишку с нагревателя. Ошибка p1141 ошибка калина может висеть и при исправном нагревателе, если пробит транзистор драйвера в ЭБУ. Проверяется контрольной лампой 12В 21Вт. Подключаете лампу вместо нагревателя. Если горит постоянно без зажигания — меняйте ЭБУ или отдайте в ремонт паяльной станцией.

• - Отзыв практика: «На ошибка p1141 приора я потратил 3 дня. Диагностика показывала КЗ, но мультиметр молчал. Взял мегомметр на 500В — пробило изоляцию провода под оплеткой жгута за впускным коллектором. Пропаял, заизолировал термоусадкой — забыл про ошибку».

3.4. Распространенная комбинация: p1141 p0171 vw джетта

Ситуация, когда две ошибки идут в связке. Диагноз вердикт: p1141 ошибка vw приводит к тому, что ЭБУ отключает функцию подогрева воздуха/топлива, мозги переходят в аварийный режим, заливают топливную карту, отключая адаптацию по лямбде. Отсюда P0171.

• Решение: лечите сначала P1141! Чистите дроссель, сбрасываете адаптации через VCDS. После устранения замыкания в цепи индикатора, P0171 должна уйти через 2-3 цикла прогрева.

3.5. Финальный сброс ошибки

После физического ремонта (замена фильтра в сборе, ремонт проводки, замена транзистора ЭБУ) код из памяти не уйдет сам. Алгоритм:

• 1. Сканером: Сервисные функции -> Сброс адаптаций -> Очистка DTC.

• 2. Без сканера: Снимите клемму «минус» с АКБ на 25-30 минут (с предварительным сохранением радиокода, если есть).

• 3. Прогрев: Запустите двигатель, дайте поработать на ХХ до включения вентилятора охлаждения (95-98°C). Это заставит ЭБУ провести тест исполнительных механизмов, включая цепь DTC p1141.

• 4. Контрольный заезд: 10-15 км в смешанном цикле с тремя остановками/запусками двигателя.

Статистика показывает, что в 75% случаев причиной является короткое замыкание на массу в жгуте проводов к датчику (на участке от ЭБУ до разъема двигателя). Лишь в 20% — вышедший из строя нагревательный элемент, и в 5% — неисправность блока управления. Начинайте диагностику с омметра и визуального осмотра жгута возле выпускного коллектора.

Следующая ошибка двигателя: P1142 Ошибка: Fuel Restriction Condition (ограничение подачи топлива) - подробное описание

[morskoj]

Код Р1141 ВАЗ — нагреватель датчика кислорода после нейтрализатора, цепь управления неисправна

Ошибка Р1141 ВАЗ фиксируется драйвером нагревателя диагностического датчика кислорода контроллера М7.9.7. Код указывает на электрическую неисправность силовой цепи нагревателя: обрыв, замыкание на массу или замыкание на питание. В отличие от кода Р0141, который диагностирует нагрев косвенно, Р1141 — прямое указание драйвера на проблему в цепи.

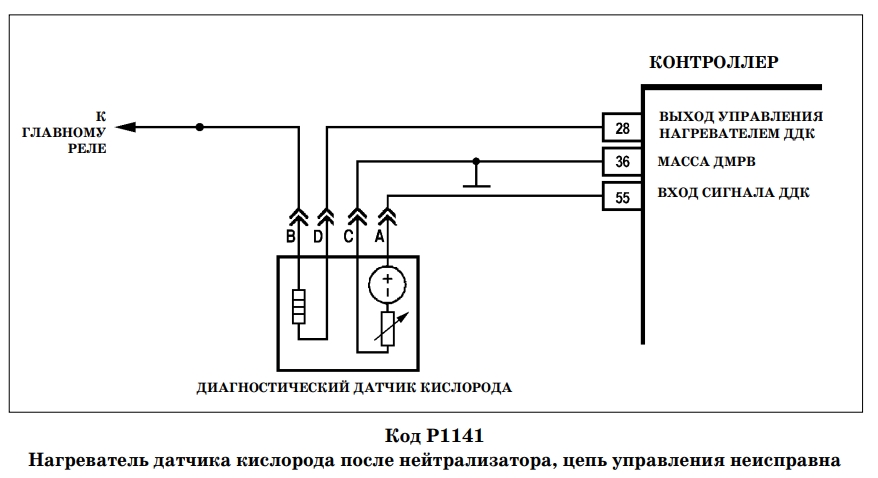

второй датчик кислорода ВАЗ схема подключения


1. Условия регистрации

• Двигатель работает.

• Самодиагностика драйвера определила замыкание на массу, на питание или отсутствие нагрузки.

Лампа загорается через 2 драйв-цикла.

2. Можно ли продолжать движение?

Допустимо. Диагностический датчик прогревается выхлопными газами, оценка нейтрализатора временно невозможна. Ремонт не срочен.

3. Диагностика

3.1 Определение типа неисправности

С помощью пиктограмм диагностического прибора определить характер дефекта: обрыв, замыкание на массу или на питание.

3.2 Проверка при обрыве

• Отключить разъем диагностического датчика.

• Измерить сопротивление нагревателя — норма 2–10 Ом. Бесконечность — обрыв, замена датчика.

• Проверить наличие +12 В на контакте питания нагревателя колодки жгута.

• Прозвонить управляющий провод до ЭБУ.

• Проверить предохранитель цепи питания нагревателей датчиков.

3.3 Проверка при замыкании

• Отключить разъем датчика и разъем ЭБУ.

• При замыкании на массу — измерить сопротивление между управляющим проводом и массой.

• При замыкании на питание — измерить сопротивление между управляющим и плюсовыми проводами.

• В норме сопротивление должно быть бесконечным.

4. Типичные причины

• Перегорание спирали нагревателя.

• Обрыв или повреждение проводки под днищем автомобиля.

• Установка датчика кислорода другого типа — сопротивление нагревателя не соответствует ожидаемому.

• Окисление контактов в разъеме — диагностический датчик сильнее подвержен коррозии.

• Перегорание общего предохранителя нагревателей.

После ремонта — сброс кода. На холодном двигателе датчик должен прогреться за 1–2 минуты. Отсутствие кода через 2 драйв-цикла подтверждает исправность. Если одновременно фиксируются Р0141 и Р1141 — вероятно отсоединение колодки датчика от жгута.

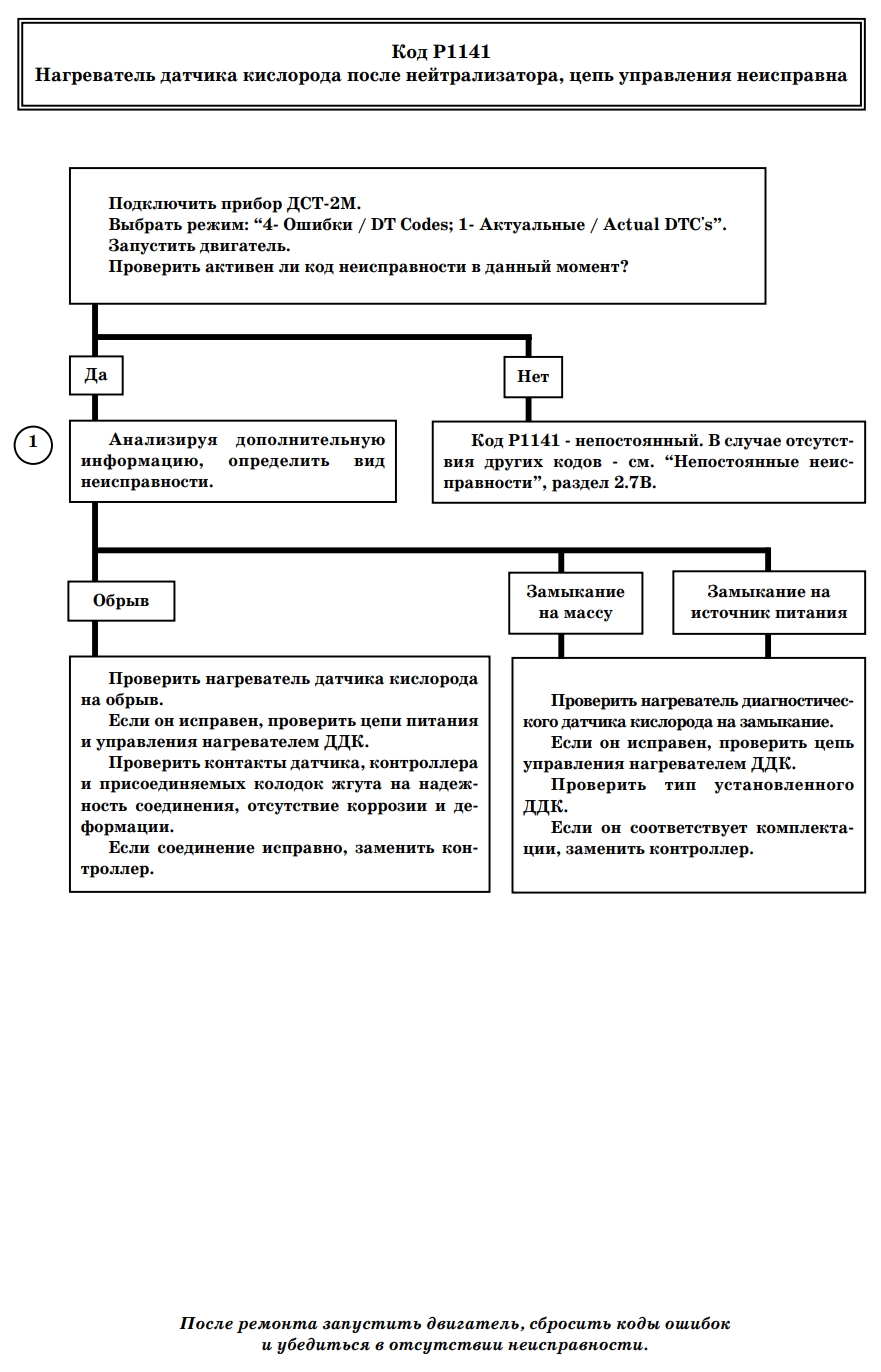

P1141 Ошибка ВАЗ
