Технический разбор ошибки DTC P1098: обрыв цепи или короткое замыкание на плюс датчика положения заслонок впускного коллектора (G336)
Данный материал представляет собой специализированное техническое пособие для автоэлектриков, диагностов и механиков, обслуживающих автомобили концернов VAG (Volkswagen, Audi, Skoda, Seat). В статье детально рассматривается код неисправности P1098 ошибка, которая имеет официальную интерпретацию «Intake Manifold Tuning Valve Position Sensor (G336): Open or Short to Plus» — обрыв цепи или короткое замыкание на плюс датчика положения заслонок впускного коллектора .
- DTC P1098 Ошибка

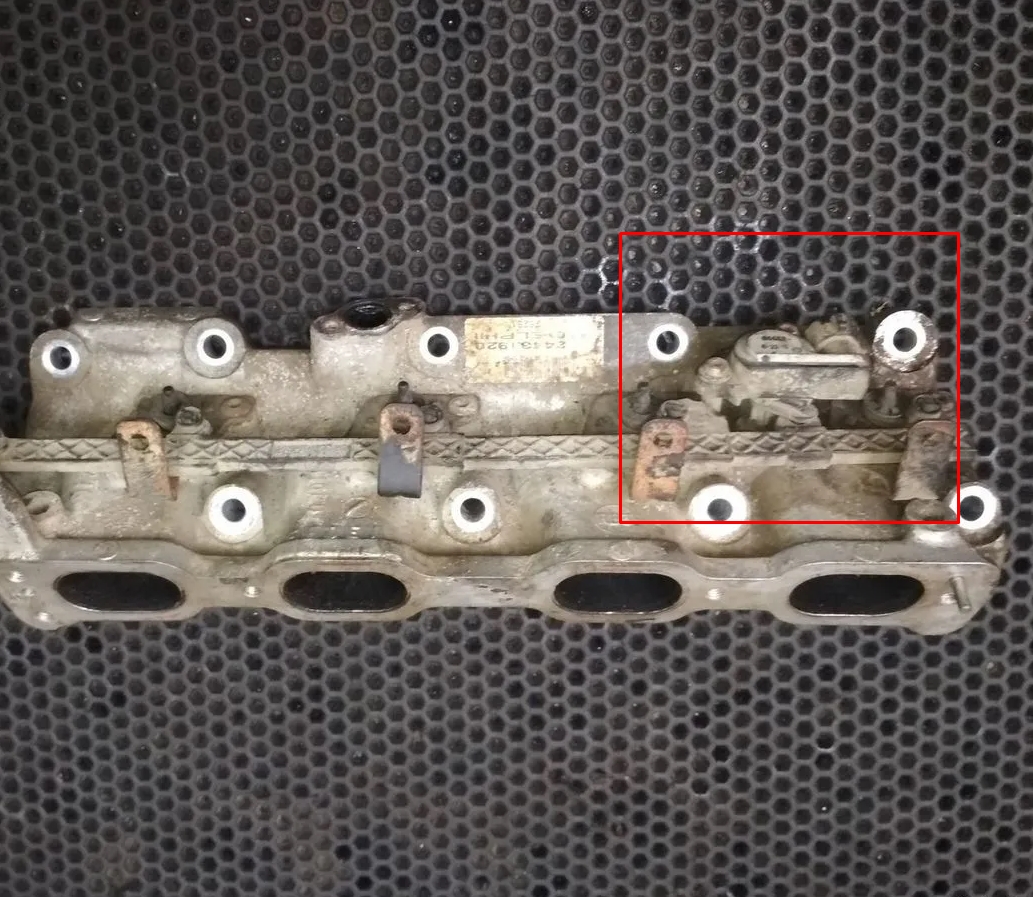

- DTC_P1098.jpg (635.06 КБ) 103 просмотра
1. Расшифровка кода P1098 и физический смысл ошибки
Блок управления двигателем (ECU) фиксирует код DTC P1098 в ситуации, когда напряжение на сигнальном проводе датчика G336 находится вне допустимого рабочего диапазона. В отличие от кода P1096 (короткое замыкание на массу), данная ошибка указывает на то, что сигнальная линия либо полностью разомкнута (обрыв), либо на неё поступает напряжение, близкое к бортовому 12V или опорному 5V, но при этом потенциометр не выдаёт адекватного сигнала .1.1. Роль датчика G336 в системе управления двигателем
Датчик G336 (потенциометр заслонок впускного коллектора) передаёт в ECU точное положение заслонок (Saugrohrklappe) для управления наполнением цилиндров и турбонаддувом. Система изменения геометрии впускного коллектора (Intake Manifold Runner Control) используется на многих двигателях VAG 2.0 FSI / TFSI для улучшения низкочастотного крутящего момента и оптимизации мощности на высоких оборотах .Типовая схема подключения G336:
| Контакт датчика | Назначение | Нормальное напряжение |
|---|---|---|
| Пин 1 | Опорное напряжение +5V (Reference Voltage) | 4.8 – 5.2 В |
| Пин 2 | Сигнальный выход (Signal) | 0.5 – 4.5 В (зависит от положения заслонок) |
| Пин 3 | Масса датчика (Sensor Ground) | 0 В |
2. Причины возникновения ошибки P1098
p1098 ошибка chevrolet имеет иную интерпретацию, однако для автомобилей VAG, которые являются основной темой данного пособия, причины возникновения строго определены.2.1. Отсутствие или некорректное выполнение базовых установок (Basic Setting)
После замены компонентов системы впуска (дроссельной заслонки, привода заслонок, датчика G336 или самого впускного коллектора) без выполнения процедуры базовой адаптации блок управления продолжает хранить старые значения крайних положений заслонок. Это приводит к регистрации ошибки P1098 .2.2. Дефекты электрической цепи и проводки
- ▪ Обрыв сигнального провода: Механическое повреждение изоляции и токоведущей жилы в жгуте, идущем от G336 к ECU. Часто встречается в местах перегиба жгута у впускного коллектора, особенно на двигателях с пробегом более 150 000 км. Согласно практическим данным, в жгуте проводки системы управления впускным коллектором нередко обнаруживается масло от предыдущих утечек, которое со временем разрушает изоляцию .
- ▪ Короткое замыкание на плюс: Пробой изоляции приводит к контакту сигнального провода с цепью +12V или +5V. ECU видит напряжение выше порогового значения (upper limit exceeded) и регистрирует ошибку .
- ▪ Коррозия или окисление контактов в разъёме: Попадание влаги или масла в колодку датчика создаёт оксидную плёнку, нарушающую электрический контакт. Зелёный налёт на контактах — характерный признак .
2.3. Выход из строя датчика G336 или привода заслонок
- ▪ Износ резистивной дорожки потенциометра: На пробегах от 150 000 км внутренняя дорожка датчика изнашивается, что приводит к скачкам сопротивления или полному обрыву цепи внутри датчика.
- ▪ Закоксовывание механизма заслонок: На двигателях TFSI с прямым впрыском топлива заслонки впускного коллектора быстро покрываются нагаром. Механизм заклинивает, привод (электродвигатель или вакуумный сервопривод) не может провернуть заслонки, что вызывает электрические перегрузки и выход датчика из строя. Многие специалисты отмечают, что замена одного только датчика без очистки или замены коллектора не решает проблему .
2.4. Проблемы с опорным напряжением 5V (Reference Voltage)
Редкая, но возможная причина — просадка общей шины 5V из-за короткого замыкания в другом датчике (например, датчике давления наддува или педали акселератора). В таких случаях вместе с P1098 регистрируется код P0642 (Sensor Reference Voltage "A" Circuit Low) . Опытные диагносты рекомендуют проверять сопутствующие коды перед заменой G336.3. Критичность неисправности: анализ рисков при эксплуатации
p1098 ошибка относится к категории серьезных неисправностей, поскольку ECU полностью теряет контроль над положением заслонок впускного коллектора.3.1. Режимы работы двигателя и рекомендации по движению
- ▪ Аварийный режим с ограничением мощности (Limp Mode): В большинстве случаев (Audi A3, A4, VW Golf GTI) автомобиль остаётся на ходу. Обороты ограничены, турбонаддув сильно ослаблен или отключен. Динамика разгона резко падает. Движение допустимо только до места ремонта (сервис или домашний гараж). Обгоны на трассе и интенсивная нагрузка запрещены — это опасно .
- ▪ Нестабильная работа на холодную: При холодном запуске обороты могут «плавать», двигатель глохнуть. Прогрев обычно стабилизирует работу, но ошибка остаётся активной. В таких случаях запуск возможен, но прогрев на месте должен быть минимальным .
- ▪ Риск повреждения каталитического нейтрализатора: Длительная эксплуатация с ошибкой (более 100-200 км) приводит к обогащению топливовоздушной смеси в аварийном режиме. Несгоревшее топливо дожигается в катализаторе, вызывая его перегрев и разрушение сот. Эвакуация рекомендуется при отсутствии возможности выполнить ремонт в течение 1-2 дней .
4. Технология ремонта: пошаговый алгоритм устранения
Для исправления ошибки потребуется цифровой мультиметр с режимом вольтметра и омметра (прозвонка цепи), диагностический сканер с функцией базовых установок (VCDS, ODIS, OBD-адаптер с расширенными функциями) и набор инструментов для демонтажа впускного коллектора.4.1. Шаг 1: Подтверждение кода и анализ сопутствующих ошибок
Подключаем сканер, считываем все коды ошибок. Особое внимание обращаем на наличие следующих кодов:- ▪ P0642 / P0651 — проблемы с опорным напряжением 5V (указывают на КЗ в цепи другого датчика).
- ▪ P3138 / P3193 — отклонение привода заслонок (указывают на механические проблемы коллектора).
- ▪ P2187 — слишком бедная смесь на холостом ходу (может указывать на подсос воздуха через коллектор).
4.2. Шаг 2: Визуальный осмотр и проверка разъёмов
- 1. Локализуем датчик G336 на впускном коллекторе. На двигателях 2.0 TFSI он находится с левой стороны (со стороны пассажира) на торце коллектора, совмещён с электроприводом заслонок.
- 2. Отключаем разъем, осматриваем контакты на наличие коррозии, грязи, масла. Зелёный или чёрный налёт — признаки окисления. Очищаем контакты специальным спреем или изопропиловым спиртом.
- 3. Проверяем целостность изоляции жгута проводов в местах возможного перетирания о кронштейны и острые кромки двигателя. Особое внимание — на наличие следов масла на жгуте, которое может разрушать изоляцию .
4.3. Шаг 3: Проверка цепи питания 5V (Reference Voltage)
- ▪ Зажигание включено, разъем G336 отсоединён от датчика.
- ▪ Мультиметр в режиме измерения постоянного напряжения (DCV, предел 20V).
- ▪ Измеряем напряжение между пином 1 (опорное напряжение) и массой двигателя (можно использовать пин 3 разъёма для массы, если уверены в его целостности).
- ▪ Норма: 4.8V — 5.2V. Если напряжение отсутствует (0V) или значительно ниже 4.5V — проверяем цепь питания до ECU. Высока вероятность КЗ в другом датчике на этой шине (например, датчик давления наддува G31 или датчик положения педали газа G79/G185).
4.4. Шаг 4: Проверка сигнальной линии и самого датчика G336
А. Проверка датчика (отключен от разъёма):
- ▪ Переводим мультиметр в режим измерения сопротивления (Омметр, предел 20 кОм).
- ▪ Измеряем сопротивление между пином 1 и пином 2 потенциометра.
- ▪ Исправный датчик: сопротивление должно меняться плавно при ручном перемещении заслонок. Диапазон: от 0.5 кОм до 4-5 кОм (зависит от модели). Если мультиметр показывает «OL» (обрыв) во всём диапазоне или скачки — датчик неисправен, требуется замена .
Б. Проверка сигнальной линии от разъёма G336 до ECU:
- ▪ Разъём G336 отсоединён, разъем ECU (блок управления) также отсоединён (для безопасности и исключения шунтирования). Мультиметр в режиме омметра.
- ▪ Проверяем целостность провода между пином 2 (разъём G336) и соответствующим контактом на разъёме ECU (необходима распиновка по модели). Норма — сопротивление менее 5 Ом. Бесконечность — обрыв провода.
- ▪ Проверяем отсутствие короткого замыкания между пином 2 и любым источником питания (пин 1 разъёма G336, +12V). Мультиметр в режиме омметра — сопротивление должно стремиться к бесконечности. Ненулевое сопротивление — КЗ на плюс .
4.5. Шаг 5: Проверка механической подвижности заслонок коллектора
- ▪ Демонтируйте впускной коллектор (необходимо для двигателей 2.0 TFSI).
- ▪ Визуально оцените степень закоксованности заслонок. Нагар образуется из-за работы двигателя с прямым впрыском и системы EGR.
- ▪ Вручную проверните механизм привода заслонок. Заслонки должны открываться и закрываться плавно, без заеданий и рывков. Если заслонки залипают или не возвращаются в исходное положение — необходима замена впускного коллектора, так как отдельная очистка часто даёт временный эффект .
5. Практические примеры из ремонтной практики и рекомендации
5.1. Пример 1: Audi A3 8P 2.0 TFSI — комплексная проблема с коллектором
Симптом:
Ошибка P1098 в сочетании с P3193 (Open stop outside of valid range) и P2187 (System too Lean). При холодном запуске обороты плавали, на горячую двигатель работал ровнее, но динамика была снижена .Диагноз:
При визуальном осмотре впускного коллектора обнаружено сильное коксование заслонок. Механизм залипал в открытом положении. Попытка замены только датчика G336 не принесла результата.Ремонт:
Выполнена замена впускного коллектора в сборе (так как производитель не поставляет датчик G336 отдельно от коллектора на данной модификации). После установки нового коллектора выполнена базовая адаптация привода заслонок через VCDS (канал 142). Ошибка устранена .5.2. Пример 2: Audi A4 B7 — обрыв цепи из-за попадания масла в жгут
Симптом:
Код P1098 и P0642 (Sensor Reference Voltage Low) появлялись спорадически. Автомобиль иногда терял тягу и переходил в аварийный режим .Диагноз:
При визуальном осмотре обнаружены следы старой утечки масла на жгуте проводки системы управления впускным коллектором. Вскрытие жгута показало, что масло проникло внутрь изоляции и вызвало коррозию контактов на соединении проводов.Ремонт:
Выполнена замена повреждённого участка жгута проводки, очистка всех разъёмов контактным спреем. После ремонта проводки выполнена базовая адаптация. Проблема решена. Рекомендация: при обнаружении масла в жгуте необходимо найти источник утечки (обычно прокладка клапанной крышки или система PCV) .5.3. Пример 3: VW Golf GTI — ложное срабатывание из-за неправильной адаптации
Симптом:
После замены дроссельной заслонки появилась ошибка P1098. Двигатель работал нестабильно.Диагноз:
При проверке сканером выяснилось, что после замены компонентов не была выполнена базовая адаптация привода заслонок и дроссельной заслонки .Ремонт:
Выполнена процедура базовых установок: адаптация дроссельной заслонки (канал 060) и адаптация привода заслонок впускного коллектора (канал 142). После выполнения процедуры в соответствии с протоколом (двигатель заглушен, зажигание включено, напряжение бортовой сети не менее 11.0V) ошибка была удалена и не появлялась .6. Базовые установки (Basic Settings): пошаговая инструкция
После замены датчика G336, привода заслонок или впускного коллектора выполнение базовой адаптации является обязательным условием для устранения ошибки P1098. Без этой процедуры ECU будет продолжать использовать старые значения крайних положений.6.1. Процедура выполнения через VCDS (Ross-Tech)
- 1. Подключить диагностический кабель, запустить VCDS.
- 2. Выбрать блок [01 — Engine] (двигатель).
- 3. Перейти в [Basic Settings — 04] (базовые установки).
- 4. Ввести номер группы 142 для адаптации привода заслонок впускного коллектора .
- 5. Нажать кнопку [Go!] для запуска процедуры.
- 6. Активировать базовые установки кнопкой [ON/OFF/Next].
- 7. Дождаться, пока в поле 4 (Field 4) появится статус «ADP. O.K.» (адаптация выполнена успешно). Это может занять 10-30 секунд.
- 8. Нажать [Done, Go Back] и затем [Close Controller, Go Back — 06].
- 9. Выключить зажигание на 30 секунд для сохранения настроек в энергонезависимую память ECU.
6.2. Важные замечания по выполнению адаптации
- ▪ Напряжение бортовой сети: Должно быть не менее 11.0V. При низком напряжении адаптация может не завершиться или завершиться с ошибкой .
- ▪ Двигатель заглушен, зажигание включено: Процедура выполняется на неработающем двигателе.
- ▪ Дополнительные каналы: На некоторых модификациях двигателей (например, 1.8 TFSI) адаптация привода заслонок может выполняться по каналу 098. Рекомендуется уточнять информацию для конкретного двигателя в технической документации .
7. Ошибки, возникающие при неправильном удалении кодов
Важная информация для специалистов: при устранении p1098 ошибка chevrolet может иметь свои нюансы, но для автомобилей VAG справедливо следующее правило. После ремонта категорически не рекомендуется удалять код ошибки простым отключением клеммы аккумулятора. Это может привести к:- ▪ Потере адаптационных данных двигателя, что вызовет нестабильную работу на 50-100 км пробега до повторного обучения.
- ▪ Сбросу настроек комфортных блоков (стеклоподъёмников, люка, электронной педали газа), что потребует дополнительных процедур обучения.
8. Заключение и итоговый алгоритм
Ошибка DTC P1098 с интерпретацией «обрыв цепи или короткое замыкание на плюс датчика G336» имеет чёткий алгоритм диагностики, который позволяет избежать ложных замен компонентов. Типичная последовательность действий профессионала:- 1. Считывание всех кодов и анализ сопутствующих ошибок (особенно P0642, P3138, P2187).
- 2. Визуальный осмотр разъёмов и жгута проводки на наличие масла, коррозии, повреждений изоляции.
- 3. Проверка опорного напряжения 5V на пине 1 разъёма G336.
- 4. Прозвонка цепи: сигнальный провод (пин 2) на обрыв и короткое замыкание на плюс.
- 5. Проверка датчика G336 на сопротивление (плавное изменение при ручном перемещении).
- 6. Демонтаж впускного коллектора и проверка механической подвижности заслонок (закоксованность).
- 7. При выявлении закоксованности — замена коллектора в сборе (не рекомендуется ограничиваться очисткой или заменой одного датчика).
- 8. После замены компонентов — обязательное выполнение базовых установок (Basic Settings) привода заслонок через VCDS (канал 142 или 098).
- 9. Удаление кодов ошибок через сканер, тест-драйв и контроль логов измеряемых величин.
