Код неисправности P0883: Полное техническое руководство по высокому напряжению питания TCM

Ошибка DTC P0883 (также известная как ошибка p0883 mazda3) указывает на то, что блок управления трансмиссией (TCM) фиксирует аномально высокое напряжение питания, превышающее допустимые пределы. Если говорить простым языком, TCM — это «мозг» автоматической коробки передач, и когда напряжение в бортовой сети становится слишком высоким (например, 18 Вольт и выше), этот мозг вынужден переходить в аварийный режим, чтобы избежать повреждений .

Данный код особенно актуален для владельцев автомобилей Mazda 3, Jeep Wrangler, Chrysler и Dodge .

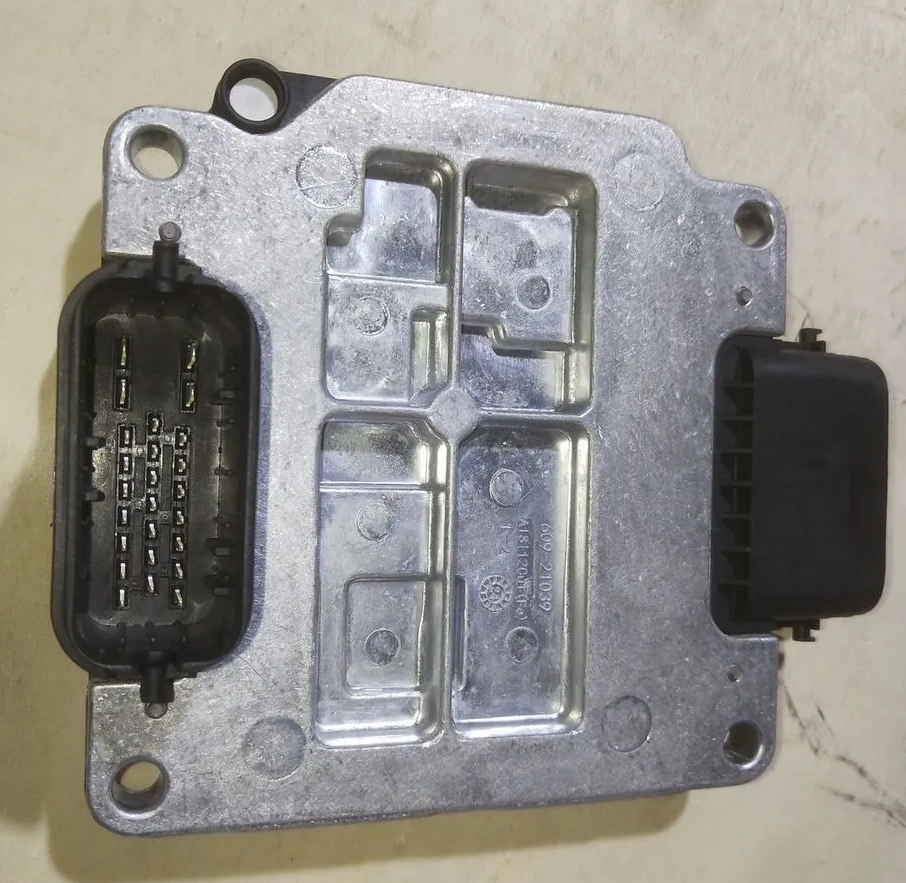

DTC P0883 Ошибка


Если в вашем автомобиле хранится код P0883, сопровождаемый лампой индикатора неисправности (MIL) и / или лампой TCM (модуля управления коробкой передач), это означает, что модуль управления силовой передачей (PCM) обнаружил состояние высокого напряжения в сети TCM. входная цепь. Хотя некоторые модули управления коробкой передач (для автомобилей с OBD-II) встроены в PCM, большинство из них являются автономными компонентами. Коды, связанные с TCM, хранятся в виде P-кодов , B-кодов или даже U-кодов , в зависимости от марки и модели автомобиля. Если код P0883 сохранен, существует большая вероятность того, что также сохраняются другие коды PCM и / или TCM. Коды антиблокировочной тормозной системы (АБС) также могут быть сохранены. Электронные системы управления коробкой передач в автомобилях, оснащенных OBD-II, управляются с помощью сети компьютеров (так называемые модули управления). Это предполагает постоянную связь между различными модулями управления через локальную сеть контроллера (CAN). CAN представляет собой сложную систему проводки и разъемов, которая используется для передачи данных между TCM и PCM. Данные (включая сохраненные коды) также могут передаваться другим контроллерам через CAN. Входная и выходная скорость передачи (об / мин), скорость транспортного средства и скорость колеса - все это используется несколькими контроллерами. Эти данные используются не только для сравнения в электронных системах контроля тяги, но и в антиблокировочных тормозных системах и электронных системах контроля устойчивости. PCM использует входные сигналы от нескольких датчиков двигателя и трансмиссии для расчета стратегии автоматического переключения передач. Насос высокого давления (внутри трансмиссии) протекает жидкость через корпус клапана и в сборку стружки; в дополнение к смазке и охлаждению коробки передач. Жидкость под высоким давлением позволяет на мгновение отделить муфты от обжимной части, так что передаточное число может плавно изменяться. Один или несколько соленоидов с электронным контролем давления (EPC) помогают регулировать давление жидкости. Электронные датчики давления (EP) предоставляют PCM соответствующие данные о давлении жидкости в различных точках трансмиссии. Электронные переключающие соленоиды используются для прерывания потока жидкости под высоким давлением, так что коробка передач переключает передачи по команде. PCM использует входные сигналы напряжения от входного датчика скорости передачи и датчика выходной скорости передачи, чтобы определить, эффективно ли переключается передача. Как и во многих других неисправностях автоматической коробки передач, код системы управления коробкой передач может быть вызван электрическим или механическим отказом. Если PCM обнаруживает неисправность, должна появиться подсветка MIL и код P0883 будет сохранен.

1. Причина возникновения ошибки P0883

С технической точки зрения, p0883 ошибка mazda3 фиксируется, когда TCM обнаруживает, что напряжение на его контактах питания превышает 18 Вольт в течение 5 секунд .

В отличие от кода P0882 (низкое напряжение), код P0883 говорит о том, что в электрической сети автомобиля возникла неисправность, вызывающая перенапряжение. Чаще всего это связано с выходом из строя генератора или его регулятора напряжения.

Основные причины возникновения кода P0883 (в порядке частоты)

Согласно статистике, мануалам Mazda и Chrysler, а также отзывам специалистов :

• - Неисправность генератора или регулятора напряжения (60% случаев):
  • - Пробой диодного моста — генератор начинает выдавать переменное напряжение или «грязное» напряжение с высокими пульсациями;
  • - Выход из строя регулятора напряжения — регулятор перестает ограничивать напряжение, и генератор выдает 15-18 Вольт и выше;
  • - Плохой контакт массы генератора — также может вызывать скачки напряжения .

• - Неисправность аккумулятора (20% случаев):
  • - Внутреннее короткое замыкание в банке аккумулятора — может вызывать нестабильное напряжение в сети;
  • - Ослабленная или окисленная клемма АКБ — плохой контакт может вызывать резкие скачки напряжения при работе генератора.

• - Проблемы с проводкой и разъемами (15% случаев):
  • - Короткое замыкание в цепи питания TCM на питание (short to voltage) — по данным мануала Chrysler, короткое замыкание в цепях (T15) или (T16) может вызывать P0883 ;
  • - Повреждение изоляции проводов — «оголенный» провод касается плюсового провода;
  • - Плохой контакт в разъеме TCM — коррозия или окисление контактов.

• - Сопутствующие коды в других блоках (5% случаев):
  • - Коды PCM (двигателя) или ISG (интегрированного стартер-генератора) — по мануалу Mazda, перед диагностикой P0883 необходимо проверить наличие кодов в других блоках, так как проблема может быть в них ;
  • - Неисправность самого TCM — встречается крайне редко, когда все остальное проверено.

Пример из жизни (Mazda 3 / Mazda 6): Владельцы Mazda часто сталкиваются с ошибкой P0883 при выходе из строя генератора. На форумах описываются случаи, когда напряжение в бортовой сети поднималось до 15-16 Вольт, что вызывало ошибку и переход коробки в аварийный режим. После замены генератора проблема решалась .

Пример из жизни (Jeep Wrangler / Chrysler 300): Согласно мануалу Chrysler, ошибка P0883 может быть вызвана неисправностью реле питания TCM или коротким замыканием в цепи управления реле . Диагностика включает проверку напряжения на цепях управления реле и замену реле.

Специфический случай (Mazda M Hybrid): На автомобилях Mazda с мягкой гибридной системой (M Hybrid) причиной P0883 могут быть коды неисправности интегрального стартер-генератора (ISG) . В этом случае сначала нужно диагностировать ISG, а не генератор.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0883 оценивается как критическая (HIGH). Эксплуатация автомобиля с этой ошибкой может привести к повреждению электронных блоков и выходу из строя аккумулятора .

При установке DTC P0883 TCM переходит в аварийный режим (Fail-safe), который согласно мануалу Mazda включает следующие ограничения :

• - Экстренный режим (Emergency mode) — коробка фиксируется на одной передаче (обычно 3-й или 4-й);

• - Отключение обучения (Inhibits learning control);

• - Отключение ручного режима (Inhibits manual mode);

• - Отключение контроля нейтрального холостого хода (Inhibits neutral idle control);

• - Отключение системы i-stop (если есть);

• - Отключение системы AAS (Adaptive Shift Control).

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, но трансмиссия работает нормально (редко, при разовых скачках напряжения)	Движение разрешено с осторожностью до ближайшего сервиса (не более 20-30 км). Обязательно проверьте напряжение в бортовой сети
Автомобиль перешел в аварийный режим (Limp Mode): зафиксирована 3-я или 4-я передача, скорость ограничена, коробка не переключает	Немедленная эвакуация. Движение в аварийном режиме возможно, но крайне нежелательно — это ускоряет износ гидротрансформатора и фрикционов
Загорелись лампы ABS, TCS и Check Engine, машина «тупит», дергается	Немедленная эвакуация. Высокое напряжение может вывести из строя другие электронные блоки (ABS, PCM, блок климат-контроля)
Аккумулятор «кипит», слышен запах электролита, фары горят слишком ярко	Немедленная эвакуация с отключением клеммы АКБ (если возможно). Это признаки критического перенапряжения от генератора, которое может привести к пожару

Пример из жизни (Mazda 3): Владелец на форуме описал, что при ошибке P0883 автомобиль перешел в аварийный режим, загорелись лампы ABS и TCS, а вольтметр показывал 15.8 В. Он смог доехать до сервиса своим ходом (около 10 км), но специалисты предупредили, что дальнейшая эксплуатация могла привести к выходу из строя блока ABS, стоимость которого сопоставима с заменой генератора .

Как бы, скорее всего, если ошибка появилась и напряжение в сети превышает 15 В — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости замены генератора (6 000 – 15 000 рублей) или TCM (20 000 – 40 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0883 со временем может привести к:

• - Выходу из строя TCM из-за постоянного перенапряжения ;

• - Выходу из строя PCM (блока управления двигателем) ;

• - Повреждению аккумулятора — «кипение» электролита, сокращение срока службы ;

• - Перегоранию ламп и предохранителей ;

• - Пожару электропроводки в тяжелых случаях .

3. Как исправить ошибку P0883: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить TCM, а проблема окажется в неисправном генераторе.

Шаг 0. Поиск бюллетеней технического обслуживания (TSB) и проверка сопутствующих кодов

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля.

Согласно мануалу Mazda, перед диагностикой P0883 необходимо проверить наличие кодов в PCM и ISG :

• - Если есть коды PCM — сначала диагностируйте их;

• - Если есть коды ISG (для M Hybrid) — сначала диагностируйте ISG;

• - Если кодов нет — переходите к проверке аккумулятора и генератора .

Согласно мануалу Chrysler, проверьте наличие кодов TIPM, связанных с цепью питания TCM . Если есть такие коды — сначала диагностируйте их.

Шаг 1. Проверка аккумулятора, клемм и напряжения в бортовой сети (самый важный шаг!)

Это первое и самое важное, что нужно сделать. По статистике, неисправный генератор является причиной до 60% случаев P0883.

• - Проверьте напряжение на АКБ при выключенном двигателе: Должно быть 12.4 – 12.7 В. Если ниже — зарядите или замените аккумулятор.

• - Запустите двигатель и проверьте напряжение на АКБ на холостых оборотах: Должно быть 13.5 – 14.5 В. Если напряжение выше 15 В — неисправен регулятор напряжения генератора .

• - Проверьте напряжение при 2000-3000 об/мин: Должно быть 13.5 – 14.5 В, стабильно. Если напряжение продолжает расти (15-16-17 В) — генератор неисправен .

• - Проверьте пульсации напряжения (осциллографом): Если есть высокочастотные пульсации — неисправен диодный мост генератора .

• - Осмотрите клеммы АКБ: Окисленные или плохо затянутые клеммы — частая причина скачков напряжения. Очистите и затяните .

Важно: Даже если напряжение кажется «нормальным» (14.2 В), но оно нестабильно или имеет пульсации, это может вызывать ошибку.

Шаг 2. Проверка реле питания TCM и цепей управления (по мануалу Chrysler)

На автомобилях Chrysler/Dodge/Jeep частая причина P0883 — неисправность реле питания TCM или короткое замыкание в цепях управления .

Согласно мануалу Chrysler :

Проверка реле:

• - Найдите реле управления трансмиссией (Transmission Control Relay) в блоке TIPM.

• - Замените реле на заведомо исправное (можно взять такое же реле, например, от стеклоочистителей).

• - Проверьте, уходит ли ошибка. Если ошибка ушла — замените реле .

Проверка цепей управления реле на короткое замыкание на питание:

Согласно мануалу Chrysler, если замена реле не помогла, необходимо проверить цепи (T15) Transmission Control circuit и (T16) Transmission Control Output circuits на короткое замыкание на питание .

• - Отключите разъем PCM и TIPM;

• - Измерьте напряжение на цепях управления реле при включенном зажигании;

• - Если напряжение выше 0.5 В — есть короткое замыкание на питание. Отремонтируйте жгут .

Шаг 3. Визуальный осмотр разъемов, массы и проводки TCM

Согласно отзывам специалистов, в 15-20% случаев причина P0883 кроется в плохих контактах разъемов или повреждении проводки .

Осмотрите:

• - Разъем TCM: Расположение TCM зависит от модели. Отсоедините и тщательно осмотрите контакты под хорошим светом. Ищите коррозию, окислы, зеленый или белый налет, погнутые пины («бэкауты») .

• - Жгут проводки: Ищите потертости, оплавления, оголенные провода. Особое внимание уделите участкам, где жгут проходит рядом с острыми кромками кузова или выхлопной системой .

• - «Массу» TCM и генератора: Проверьте болты крепления «массы» на кузове и на генераторе. Они должны быть чистыми, сухими и надежно затянутыми. Ослабшая масса генератора может вызывать скачки напряжения .

Очистка контактов: Используйте спрей для чистки контактов и мягкую щетку. Нанесите диэлектрическую смазку и подключите разъем обратно до щелчка.

Ключевой тест для выявления прерывистости: «Помассируйте» жгут проводки и пошевелите разъемы во время наблюдения за напряжением в сканере. Если при этом напряжение меняется — вы нашли место проблемы.

Шаг 4. Проверка цепи питания TCM мультиметром (для Mazda)

Согласно мануалу Mazda, если аккумулятор и генератор исправны, необходимо проверить цепь питания TCM .

• - Отключите разъем TCM и отключите клемму АКБ;

• - Проверьте целостность (прозвонку) цепи B+: Измерьте сопротивление между плюсовой клеммой АКБ и контактом питания TCM. Должно быть менее 5 Ом;

• - Проверьте цепь на короткое замыкание на массу: Измерьте сопротивление между контактом питания TCM и массой кузова. Должно быть бесконечным (OL);

• - Проверьте цепь на короткое замыкание на питание: Измерьте напряжение между контактом питания TCM и массой при включенном зажигании. Должно быть 0 В .

Шаг 5. Обновление прошивки TCM и замена блока управления

Если все вышеперечисленные проверки пройдены, генератор и аккумулятор исправны, а ошибка сохраняется:

• - Проверьте наличие обновлений прошивки у официального дилера. Иногда проблема решается перепрограммированием TCM .

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM .

• - Важно: После замены TCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера) .

Стоимость нового TCM для большинства автомобилей — от 20 000 до 40 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Шаг 6. Замена генератора или регулятора напряжения

Если диагностика показала, что генератор выдает повышенное напряжение:

• - Замените генератор в сборе (рекомендуется) или замените регулятор напряжения (если он заменяется отдельно).

• - Стоимость нового генератора для Mazda 3 — от 6 000 до 15 000 рублей. Стоимость работы по замене — от 2 000 до 5 000 рублей.

• - После замены генератора обязательно проверьте напряжение в бортовой сети (должно быть 13.5 – 14.5 В).

Стоимость работ по устранению DTC P0883 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности.

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой напряжения и Data Stream (профессиональным сканером)	1 500 – 3 500
Проверка и замена аккумулятора (работа без учета детали)	500 – 1 000 + стоимость АКБ (4 000 – 10 000)
Проверка и замена генератора (работа без учета детали)	2 000 – 5 000 + стоимость генератора (6 000 – 15 000)
Замена регулятора напряжения (если отдельно) — работа без учета детали	1 000 – 2 500 + стоимость регулятора (1 000 – 3 000)
Проверка и замена реле питания TCM (Chrysler/Dodge)	500 – 1 500 + стоимость реле (200 – 500)
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение короткого замыкания в жгуте (1 час работы)	1 500 – 3 500
Обновление прошивки TCM	3 000 – 7 000
Замена TCM с программированием (работа без учета детали)	5 000 – 12 000 + стоимость блока (20 000 – 40 000)

Реальные отзывы и примеры из практики

• - Mazda 3 2010, 2.0L, АКПП. Владелец на форуме Mazda3Club.ru столкнулся с ошибкой P0883, переходом коробки в аварийный режим и загоранием ламп ABS. При проверке напряжения на АКБ при работающем двигателе обнаружил 15.8 Вольт. Диагноз: неисправен регулятор напряжения генератора. После замены генератора (8 000 рублей) ошибка ушла .

• - Mazda 6 2014, 2.5L, АКПП. Владелец на Drive2 описал ситуацию: при движении по трассе загорелся Check Engine, коробка перестала переключать передачи. Сканер показал P0883. Причина оказалась в ослабленной клемме «массы» генератора — болт был недотянут. После затяжки болта и очистки контакта ошибка ушла. Стоимость: 0 рублей.

• - Jeep Wrangler 2012, 3.6L, 42RLE. Согласно мануалу Chrysler, причиной P0883 оказалось неисправное реле управления трансмиссией в блоке TIPM. После замены реле (500 рублей) ошибка ушла .

• - Mazda CX-5 2019, M Hybrid. Согласно мануалу, при появлении P0883 техник сначала проверил коды ISG и обнаружил неисправность интегрального стартер-генератора. После замены ISG по гарантии ошибка ушла .

Распространенные ошибки при диагностике P0883

Согласно отзывам специалистов и технической литературы, наиболее частые ошибки при работе с кодом P0883:

• - Немедленная замена TCM без проверки генератора и напряжения — самая дорогая и распространенная ошибка. Простой неисправный регулятор напряжения может быть причиной. В 60% случаев проблема решается заменой генератора или регулятора .

• - Игнорирование проверки клемм АКБ и массы — ослабленная клемма или плохая масса генератора — частая причина скачков напряжения, но их часто упускают из виду .

• - Пропуск проверки сопутствующих кодов в PCM и ISG — по мануалу Mazda, сначала нужно проверить другие блоки, а потом уже диагностировать P0883 .

• - Пропуск проверки реле питания TCM на Chrysler/Dodge — неисправное реле может быть причиной, и его замена — самое дешевое решение .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент .

Заключение для технических специалистов

DTC P0883 — это код неисправности цепи питания TCM, который указывает на высокое напряжение питания блока управления трансмиссией. В отличие от кода P0882 (низкое напряжение), P0883 говорит о том, что напряжение поднялось выше допустимого порога (обычно 18 В) .

Как бы, скорее всего, на автомобилях Mazda 3, Mazda 6, Mazda CX-5 причина кроется в неисправном генераторе или регуляторе напряжения . Проверка напряжения в бортовой сети и замена генератора решает проблему в 60% случаев и обходится в 6 000 – 15 000 рублей. На автомобилях Chrysler/Dodge/Jeep причина может быть в неисправном реле питания TCM (замена — 200 – 500 рублей) или в коротком замыкании в цепях управления .

Начинайте диагностику с простого: проверьте напряжение на АКБ при работающем двигателе . Затем — клеммы АКБ и массу генератора . Проверьте сопутствующие коды в PCM и ISG . На Chrysler/Dodge — проверьте реле питания TCM . «Помассируйте» жгут и пошевелите разъем TCM . Очистите контакты спреем и обработайте диэлектрической смазкой. Проверьте цепи управления реле на короткое замыкание на питание . И только потом — замена TCM.

Помните: игнорирование кода P0883 может привести к выходу из строя TCM, PCM, аккумулятора и даже пожару электропроводки . В 80% случаев проблема решается заменой генератора (6 000 – 15 000 рублей), заменой реле (200 – 500 рублей) или ремонтом проводки (1 500 – 3 500 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных .
