Код неисправности P0863: Полное техническое руководство по цепи связи модуля управления трансмиссией (TCM Communications Circuit)

Ошибка DTC P0863 (также известная как [strong>Transmission Control Module Communication Circuit Malfunction[/strong]) указывает на то, что блок управления двигателем (PCM/ECM) и блок управления трансмиссией (TCM) потеряли связь друг с другом по цифровой шине CAN (Controller Area Network). Иначе говоря, «мозги» двигателя и коробки передач перестали «разговаривать» на одном языке. Данный код особенно актуален для автомобилей КАМАЗ с современной электроникой, а также для многих легковых автомобилей (Volkswagen, Audi, Toyota, Mitsubishi и др.) .

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий, электрооборудования и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

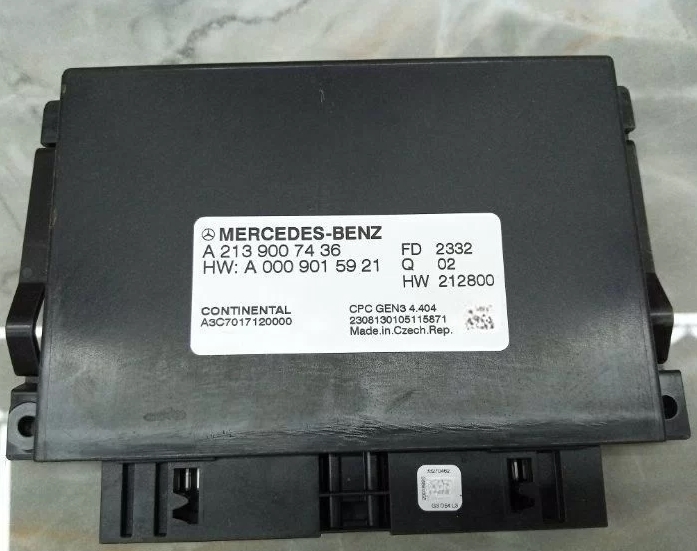

DTC P0863 ошибка error


1. Причина возникновения ошибки P0863

Система управления современной трансмиссией — это распределенная сеть. PCM (Powertrain Control Module) управляет двигателем, а TCM (Transmission Control Module) управляет переключением передач. Чтобы автомобиль ехал плавно, эти два блока обмениваются данными по CAN-шине (Controller Area Network) .

Согласно технической информации Toyota, TCM отправляет в ECM сигналы о требуемых оборотах двигателя, необходимом крутящем моменте, индикаторах предупреждения и кодах неисправностей. ECM, в свою очередь, отправляет в TCM данные об оборотах двигателя, угле открытия дроссельной заслонки, температуре воздуха и охлаждающей жидкости, а также о крутящем моменте . Когда этот двусторонний обмен данными нарушается, TCM делает вывод о неисправности CAN-системы и устанавливает код P0863 .

Основные причины возникновения кода P0863 (в порядке частоты)

Согласно статистике и технической литературе :

• - Проблемы с проводкой и разъемами CAN-шины (40% случаев):
  • - Обрыв или короткое замыкание в CAN-шине (High и Low линии) — наиболее частая причина на автомобилях с пробегом ;
  • - Коррозия или окисление контактов в разъемах TCM или ECM (частая причина на автомобилях, эксплуатируемых в условиях повышенной влажности);
  • - Повреждение изоляции проводов (перетирание о кронштейны, оплавление от выхлопной системы) .

• - Сбой питания или «массы» блоков управления (30% случаев):
  • - Падение напряжения в цепи питания TCM из-за плохого контакта массы или окисления клемм аккумулятора;
  • - Перегоревший предохранитель блока управления трансмиссией;
  • - Разряженный аккумулятор или проблемы с генератором (низкое напряжение вызывает «галлюцинации» в цифровой шине) .

• - Неисправность программного обеспечения (15% случаев):
  • - Отсутствие инициализации (калибровки) нового TCM или ECM после замены;
  • - «Слетевшая» прошивка из-за скачка напряжения;
  • - Конфликт версий прошивок TCM и ECM (несовместимость) .

• - Неисправность аппаратной части блоков управления (10% случаев):
  • - Внутренний сбой TCM (выход из строя CAN-трансивера);
  • - Неисправность ECM (встречается реже) .

• - Неисправность датчиков системы (5% случаев):
  • - Короткое замыкание в цепи датчика скорости вращения колес или датчика положения дроссельной заслонки, «вешающее» CAN-шину.

Пример из жизни (Volkswagen / Audi): Согласно отзывам специалистов, наиболее частая причина P0863 на автомобилях VAG — окисление контактов в разъеме TCM или перетертый жгут проводки CAN-шины под днищем автомобиля . Влага, грязь и реагенты с дороги попадают в разъем, вызывая коррозию, и связь между блоками пропадает.

Специфический случай (Toyota MR2 SMT): Владельцы автомобилей с роботизированными трансмиссиями часто сталкиваются с тем, что замена TCM без выполнения инициализации (калибровки) через сканер Techstream не решает проблему. Без процедуры обучения и прокачки гидравлики новые блоки управления не могут «понять» физическое положение актуаторов, что и вызывает разрыв связи .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0863 оценивается как высокая (High) . Если блоки управления не общаются, трансмиссия не знает, когда переключать передачи, а двигатель не знает, сколько выдавать крутящего момента. Результат — аварийный режим (Limp Mode) и потенциально опасное поведение автомобиля .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (редко, возможно, при кратковременном сбое)	Движение разрешено с осторожностью. Можно доехать до сервиса своим ходом (20-30 км), но только если коробка переключается и нет рывков
Трансмиссия перешла в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, скорость ограничена, рывки при переключении	Эвакуация предпочтительна. Движение в аварийном режиме возможно, но нежелательно на большие расстояния — это ускоряет износ фрикционов
Автомобиль не переключает передачи (завис на одной передаче), не реагирует на рычаг	Эвакуация необходима. Управлять автомобилем в таком состоянии опасно для трансмиссии и двигателя
Полная потеря тяги (двигатель работает, но колеса не крутятся)	Немедленная эвакуация. Движение невозможно
Ошибка сопровождается другими кодами (P0860, P0861, P0862, U0101)	Эвакуация предпочтительна. Это указывает на комплексную проблему в CAN-шине или питании блоков

Пример из жизни (КАМАЗ с автоматизированной КПП): Водитель коммерческого транспорта заметил, что коробка передач перестала переключаться на повышенные передачи, загорелся «Check Engine», и автомобиль перешел в аварийный режим со скоростью не более 60 км/ч. Сканер показал P0863. Опытный диагност не стал сразу менять TCM, а проверил проводку и обнаружил ослабленный болт массы TCM на раме автомобиля. После зачистки и затяжки болта ошибка ушла, и трансмиссия заработала штатно.

Как бы, скорее всего, если автомобиль завелся и как-то едет (пусть и в аварийном режиме), можно попытаться доехать до сервиса, но только в случае крайней необходимости. Иначе — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости ремонта гидравлического блока или замены TCM (30 000 – 80 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0863 со временем может привести к:

• - Полной блокировке трансмиссии (коробка встанет в «нейтраль» или на одной передаче);

• - Выходу из строя CAN-трансиверов в блоках управления (потребуется замена TCM/ECU);

• - Повреждению механических частей (актуаторов, фрикционов) из-за подачи некорректных сигналов;

• - Невозможности запуска двигателя (Fail-Safe).

3. Как исправить ошибку P0863: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить все блоки управления, а проблема окажется в окисленном разъеме или перетертом проводе на массу .

Шаг 0. Поиск бюллетеней технического обслуживания (TSB)

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя. Производители часто выпускают рекомендации по обновлению прошивки TCM для устранения ложных срабатываний кода P0863 .

Шаг 1. Предварительная проверка сканером (Data Stream) и проверка статуса кода

Подключите профессиональный диагностический сканер (для КАМАЗ — специализированное ПО, для иномарок — Techstream, VCDS, Autel, Launch). Считайте все коды из всех блоков управления (PCM, TCM, ABS/ESP) .

Согласно рекомендациям по диагностике :

• - Зайдите в блок TCM/PCM в раздел Data Monitor.

• - Попробуйте установить связь с TCM. Если сканер не может подключиться к TCM (нет связи) — это прямое указание на обрыв в CAN-шине или отсутствие питания TCM .

• - Если связь есть, проверьте параметры, связанные с положением рычага и актуаторами.

• - Запишите все «замороженные кадры» (Freeze Frame Data) для анализа условий возникновения ошибки. Обратите внимание на напряжение бортовой сети в момент сбоя .

Для Mitsubishi: Диагностическое условие для кода P0863-00 — ошибка обнаруживается при начальной CAN-диагностике TCM в течение 1 секунды после запуска двигателя .

Шаг 2. Визуальный осмотр проводки, разъемов и клемм АКБ (критически важно!)

Согласно отзывам специалистов, в 60% случаев причина P0863 кроется в плохих контактах или повреждении проводки, а не в электронике . Это самый важный шаг диагностики!

Осмотрите:

• - Клеммы аккумулятора: Окисленные или плохо затянутые клеммы — частая причина падения напряжения и сбоев CAN-шины. Очистите и затяните .

• - Разъемы TCM и ECM: Ищите коррозию, окислы, зеленый или белый налет, ослабшие фиксаторы, погнутые пины («бэкауты»). Особое внимание уделите разъему TCM — он часто расположен в зоне вибрации и попадания влаги .

• - CAN-шина (High и Low линии): Обычно это витая пара (например, провода оранжевого и голубого цвета, черного и белого). Проверьте целостность изоляции, особенно в местах перегибов и в моторном отсеке (высокие температуры разрушают изоляцию) .

• - Точки заземления («массы»): Проверьте болты крепления массы на кузове, на двигателе и на самой коробке передач. Ослабшая или окисленная масса — частая причина проблем с CAN-шиной . Зачистите контакт до металла, нанесите токопроводящую смазку и надежно затяните.

Очистка контактов (по отзывам специалистов, это решает проблему в 30-40% случаев):

• - Отсоедините разъем.

• - Используйте спрей для чистки контактов (Kontakt 60/61, LIQUI MOLY Kontaktreiniger) и мягкую щетку (например, зубную) для удаления коррозии и окислов .

• - Тщательно просушите сжатым воздухом.

• - Нанесите диэлектрическую смазку (Dielectric Grease) на контакты — она предотвратит дальнейшее окисление и попадание влаги.

• - Подключите разъем обратно — должен быть слышен четкий щелчок фиксатора.

Ключевой тест для выявления прерывистости: «Помассируйте» жгут проводки и пошевелите разъем во время наблюдения за показаниями сканера. Если при этом связь с TCM пропадает или появляется — вы нашли место проблемы .

Шаг 3. Проверка CAN-шины мультиметром (сопротивление и напряжение)

Это ключевой тест для проверки физической целостности CAN-шины. Он позволяет точно определить, есть ли обрыв или короткое замыкание в линиях связи.

Необходимое оборудование:

Цифровой мультиметр (DVOM).[/h5]

Процедура проверки (по мануалам Mitsubishi и общим рекомендациям) :

• - Выключите зажигание (ignition off). Подождите 2-3 минуты, чтобы модули «уснули» .

• - Найдите диагностический разъем OBDII (DLC3) под рулевой колонкой. Вам понадобятся контакты №6 (CAN-High) и №14 (CAN-Low).

• - Измерьте сопротивление между CAN-High и CAN-Low (контакты 6 и 14). Ожидаемый результат: 60 Ом (стандартная нагрузка для двух терминальных резисторов по 120 Ом). Если сопротивление 120 Ом — один терминальный резистор оборван. Если 0 Ом — короткое замыкание в шине. Если бесконечность — обрыв в шине .

• - Включите зажигание (ignition on). Измерьте напряжение между CAN-High и массой (должно быть около 2.5-3.5 В) и между CAN-Low и массой (должно быть около 1.5-2.5 В). Разница между ними должна составлять примерно 1В. Если оба провода показывают 0В — короткое замыкание на массу. Если оба провода показывают около 12В или 5В — короткое замыкание на питание .

Интерпретация результатов:

• - Если сопротивление не 60 Ом или напряжение не соответствует норме — отремонтируйте жгут CAN-шины или замените терминальные резисторы.

• - Если CAN-шина в норме, а ошибка сохраняется — переходите к Шагу 4.

Шаг 4. Проверка питания и массы TCM (Voltage Drop Test)

Плохая масса — одна из самых частых причин проблем с CAN-шиной .

Процедура проверки:

• - Выключите зажигание (ignition off).

• - Отключите разъем TCM.

• - Измерьте напряжение питания между контактом постоянного +12В (B+) и контактом массы TCM. Должно быть 11.0 – 14.0 В (в зависимости от заряда АКБ). Если напряжения нет — проверьте предохранитель TCM и цепь питания .

• - Измерьте сопротивление «массы» между контактом массы TCM и минусовой клеммой аккумулятора. Должно быть менее 2 Ом. Если сопротивление выше — зачистите точку крепления массы .

• - Измерьте падение напряжения (voltage drop) между корпусом TCM (или его массовым контактом) и минусовой клеммой аккумулятора при работающем двигателе и включенных потребителях (фары, обогрев). Должно быть менее 0.2 В. Если падение напряжения выше — ищите ослабленный или окисленный болт массы .

Шаг 5. Проверка датчиков системы (на короткое замыкание)

Короткое замыкание в цепи любого датчика, подключенного к CAN-шине, может «уронить» всю сеть .

Процедура проверки:

• - Отключайте по одному датчики системы (датчики ABS, датчик скорости, датчик положения дроссельной заслонки) и проверяйте, восстанавливается ли связь с TCM после каждого отключения .

• - Если после отключения конкретного датчика ошибка пропадает — датчик неисправен (создает короткое замыкание в шине). Замените его.

Шаг 6. Обновление прошивки (Firmware Update) TCM и ECM

Если все проверки проводки пройдены, а ошибка сохраняется, возможно, проблема в программном обеспечении блоков управления .

• - Проверьте наличие обновлений прошивки у официального дилера или через профессиональный сканер с функцией обновления.

• - Выполните обновление (репрограммирование) TCM и ECM до последней версии. Иногда конфликт версий прошивок вызывает разрыв связи .

• - После обновления выполните процедуру инициализации (адаптации) трансмиссии (если требуется) .

Стоимость обновления прошивки — от 3 000 до 7 000 рублей.

Шаг 7. Замена TCM или ECM (модулей управления)

Если все вышеперечисленные проверки пройдены, проводка исправна, калибровка выполнена, а ошибка сохраняется — неисправен сам блок управления (TCM или ECM) (внутренний сбой CAN-трансивера) .

Согласно мануалам :

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM .

• - Важно: После замены TCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера, обучение актуаторов) .

Стоимость нового TCM для большинства автомобилей — от 20 000 до 40 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Шаг 8. Проверка блока управления CAN-шиной (для КАМАЗ)

Для автомобилей КАМАЗ с современной электроникой (Common Rail, автоматизированные КПП) ошибка P0863 может указывать на неисправность центрального CAN-модуля или повреждение магистральной CAN-шины из-за особенностей эксплуатации (вибрация, влага, грязь). Рекомендуется:

• - Проверить целостность CAN-шины от кабины до коробки передач (жгут проходит через раму, часто перетирается).

• - Проверить питание и массу центрального CAN-модуля (если он предусмотрен конструкцией).

• - При необходимости — заменить CAN-модуль или восстановить проводку.

Стоимость работ по устранению DTC P0863 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В Европе типичные затраты на ремонт по коду P0863 оцениваются от 120 до 900 евро (примерно 12 000 – 90 000 рублей) .

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой CAN-шины и Data Stream (профессиональным сканером)	1 500 – 3 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение обрыва/короткого замыкания в жгуте (1 час работы)	1 500 – 3 500
Проверка CAN-шины осциллографом	2 000 – 4 000
Обновление прошивки TCM/ECM	3 000 – 7 000
Замена TCM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (20 000 – 40 000)

Реальные отзывы и примеры из практики

• - Toyota MR2 Spyder (SMT), 2002 г.в. Профессиональный техник на форуме описал сложный случай: клиент заменил насос HPU, актуатор, TCU и ECU, но ошибки P0863 и P1646 возвращались, а двигатель глох. Опытные диагносты указали, что проблема на 90% в жгуте проводки или плохой массе. Кроме того, без инициализации через Techstream новые блоки не смогут работать корректно. Рекомендация: проверить целостность жгута, зачистить массы и выполнить полную калибровку системы .

• - Volkswagen Golf / Passat (2010-2015). В сервисной практике описан случай, когда ошибка P0863 была вызвана окисленным разъемом TCM под капотом. Влага и реагенты попали в разъем, вызвав зеленую коррозию на пинах. После чистки контактов спреем, обработки диэлектрической смазкой и замены уплотнителя ошибка ушла. Стоимость: 1 500 рублей .

• - Mitsubishi Outlander 2010. Согласно мануалу, для проверки CAN-шины необходимо измерить сопротивление между контактами диагностического разъема. В одном из реальных случаев техник обнаружил обрыв CAN-High провода под панелью приборов. После восстановления провода ошибка ушла. Стоимость: 2 500 рублей .

• - Dodge Ram / Chrysler 300 (2005-2010). Владелец столкнулся с ошибкой P0863 после замены аккумулятора. Причиной оказался ослабленный болт массы TCM — при замене АКБ случайно задели провод массы. После затяжки болта и сброса ошибки проблема была устранена. Стоимость: 0 рублей .

• - КАМАЗ 5490 (автоматизированная КПП). Водитель коммерческого транспорта заметил, что коробка перестала переключать передачи, загорелся «Check Engine». Диагностика показала P0863. Причиной оказался перетертый жгут CAN-шины на раме автомобиля — провод касался металлической кромки. После изоляции и перекладки жгута ошибка ушла. Стоимость: 3 000 рублей.

Распространенные ошибки при диагностике P0863

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0863:

• - Немедленная замена TCM/ECU без проверки CAN-шины и массы — самая дорогая и распространенная ошибка. Простое ослабление массы или окисленный разъем могут быть причиной. В 60% случаев проблема решается чисткой контактов, ремонтом проводки или затяжкой массы .

• - Замена механических компонентов (актуаторов, насоса) без выполнения калибровки — новая «железка» не будет работать без обучения TCM. Это гарантированно вызовет ошибки связи и некорректную работу .

• - Пропуск проверки CAN-шины мультиметром — без проверки сопротивления и напряжения трудно диагностировать обрыв или короткое замыкание в шине .

• - Игнорирование проверки напряжения аккумулятора — слабая батарея (менее 11.5 В) может вызывать сбои в цифровой шине, которые ошибочно принимают за неисправность модулей .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент (например, при обгоне, когда коробка перестанет переключаться) .

• - Отключение аккумулятора для сброса ошибки — эта практика может привести к потере программирования и калибровок в блоках управления .

Заключение для технических специалистов

DTC P0863 — это код неисправности цепи связи модуля управления трансмиссией, который указывает на разрыв или нарушение обмена данными между ECM и TCM по CAN-шине. Данный код особенно актуален для автомобилей с автоматизированными трансмиссиями (включая КАМАЗ).

Как бы, скорее всего, на большинстве автомобилей причина кроется в плохом контакте разъема TCM, ослабшей массе или повреждении CAN-шины . Чистка контактов, проверка массы и проверка CAN-шины мультиметром решает проблему в 60% случаев и обходится в 500 – 3 500 рублей. Иначе, если эти проверки не помогли, проблема может быть в неисправном TCM/ECM (замена — 20 000 – 40 000 рублей) или в неисправности программного обеспечения (обновление — 3 000 – 7 000 рублей).

Начинайте диагностику с простого: проверьте клеммы АКБ и массу блоков управления. Затем — визуальный осмотр разъемов TCM и ECM на наличие коррозии . Выполните проверку CAN-шины мультиметром (сопротивление 60 Ом, напряжение около 2.5/1.5 В). Проверьте питание и массу TCM (падение напряжения менее 0.2 В). И только потом — обновление прошивки, замена TCM или ремонт жгута .

Помните: игнорирование кода P0863 может привести к полной блокировке трансмиссии, выходу из строя TCM и дорогостоящему ремонту . Модуль управления трансмиссией часто заменяют ошибочно — не попадайте в эту ловушку . В 80% случаев проблема решается ремонтом проводки (1 500 – 3 500 рублей), чисткой контактов (500 – 1 500 рублей) или восстановлением массы (0 – 1 000 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных.
