P0826: Электрическая цепь переключателя повышения и понижения передачи (Up/Down Shift Switch)

[morskoj]

Код неисправности P0826: Электрическая цепь переключателя повышения и понижения передачи (Up/Down Shift Switch)

Ошибка DTC P0826 (также известная как ошибка p0826, P0826 Up/Down Shift Switch Input Circuit или P0826 Upshift Switch Downshift Switch Circuit) указывает на неисправность в электрической цепи кнопок или подрулевых лепестков ручного переключения передач. Наиболее часто с этим кодом сталкиваются владельцы автомобилей Nissan с вариаторами (p0826 ниссан, p0826 nissan qashqai, p0826 murano, p0826 x trail), а также автомобилей Mitsubishi, Cadillac и некоторых других марок .

Данный материал представляет собой техническое пособие для специалистов СТО и продвинутых автовладельцев. Мы разберем физическую природу кода, ответим на главный вопрос о безопасности движения и приведем реальные примеры из практики по автомобилям Ниссан Кашкай J10, Мурано Z51 и другим.

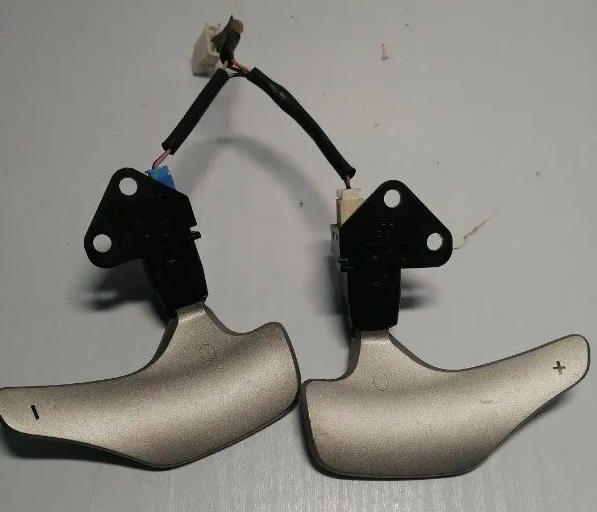

DTC P0826 ошибка error 錯誤


Что означает код P0826 с технической точки зрения?

Блок управления трансмиссией (TCM) или общий блок управления двигателем и коробкой (ECM/TCM) постоянно мониторит состояние цепи переключателей ручного режима (Manual Mode Switch / TAP Shift System). Когда водитель переводит селектор в положение "M" (Manual) и нажимает на "+" (апшифт / повышение) или "-" (дауншифт / понижение), цепь замыкается определенным образом, и TCM отдает команду на смену передаточного числа (в вариаторах — имитация переключения "ступеней") .

DTC P0826 фиксируется, если:

• - TCM обнаруживает некорректное напряжение в цепи переключателей (обычно в течение 1 секунды на Mitsubishi или 300 секунд на Cadillac) ;

• - Произошло короткое замыкание на массу или в бортовую сеть (обрыв);

• - Сигнал с переключателей не соответствует заложенной в прошивке логике (например, обе кнопки нажаты одновременно или сигнал приходит, когда селектор не в положении "M") .

Как бы, скорее всего, эта ошибка не связана с механической частью вариатора или АКПП, а является чисто электрической проблемой.

Можно ли продолжать движение при активном коде P0826?

Это один из немногих кодов, при котором немедленная эвакуация не требуется, но с важными оговорками. DTC P0826 сигнализирует о проблеме в цепи ручного режима. Автоматический режим (D) при изолированной ошибке работает в штатном режиме .

Симптомы / Ситуация	Действие на дороге
Горит "Check Engine", но коробка переключает передачи в режиме "D" плавно, рывков нет	Можно продолжать движение своим ходом до сервиса. Ручной режим (M/M+/M-) работать не будет
Ошибка сопровождается жесткими переключениями, рывками или уходом в аварийный режим	Эвакуация предпочтительна. Возможно, проблема глубже (давление масла или датчики)
На приборной панели не отображается текущая передача или режим (P, R, N, D пропали)	Только эвакуация. Это может указывать на серьезный сбой в CAN-шине или блоке TCM

Важное примечание для владельцев Nissan: Если вы видите ошибку p0826 ниссан кашкай или p0826 мурано в паре с кодами P0868 (давление масла) или P0744 (муфта гидротрансформатора), движение опасно. В таких случаях вариатор уже имеет внутренние механические повреждения .

Пример из жизни (Ниссан Кашкай J10): Владелец Qashqai J10 с вариатором заметил, что при резком старте машина "зависает" на 3000-4000 оборотах, а передачи не переключаются. При плавной езде всё работало. Сканер выдал p0826 кашкай j10 ошибка и P1722. Диагностика показала, что проблема была не в кнопках, а в грязном разъеме блока управления вариатором — окислился контакт "массы", из-за чего TCM не получал сигнал скорости. Ремонт обошелся в 2 500 рублей (чистка и обработка контактов). Если бы водитель продолжил ездить с этим дефектом, износ вариатора ускорился бы многократно.

Почему эта проблема так часто встречается на Nissan?

Иначе, чем объяснить популярность запросов p0826 ошибка ниссан мурано или p0826 ниссан х трейл? Дело в конструктивных особенностях проводки и блоков управления CVT (вариаторами) Nissan серий RE0F09A/B (Jatco JF010E/JF011E).

• - Расположение разъемов: Блок управления вариатором часто находится в зоне риска — под капотом или в районе коробки, куда попадает влага и реагенты.

• - Качество проводки: Со временем (после 5-7 лет эксплуатации) жгут проводов теряет эластичность, появляются микротрещины изоляции, особенно в месте перегиба у разъема TCM.

• - Требовательность TCM: Блок управления Nissan очень чувствителен к качеству сигнала. Малейшее увеличение сопротивления в цепи из-за окисления вызывает ошибку вариатора p0826 .

Пошаговая диагностика для специалиста

Прежде чем менять переключатели на руле или селекторе, выполните следующие шаги. Статистика говорит, что в 60% случаев виновата проводка или контакты.

Шаг 1. Проверка работы в Data Stream (сканером)

Подключите диагностический сканер (CONSULT-III для Nissan или M.U.T.-III для Mitsubishi) . Зайдите в блок TCM/ECU вариатора в раздел Data Monitor / Data List. Найдите параметры "Manual Mode Switch", "Up Switch", "Down Switch". Переведите селектор в ручной режим ("M") и нажимайте на кнопки/лепестки. Показания должны меняться с "OFF" на "ON". Если показания не меняются или скачут без нажатия — ищите проблему в цепи.

Шаг 2. Прозвонка проводки от селектора до TCM

Используя электросхему (доступна в AllData или технической документации), найдите разъем блока управления вариатором (например, разъем M23 на Nissan RE0F09B) .

• - Проверка на обрыв: Прозвоните сигнальные провода от разъема переключателей до контактов TCM (обычно это контакты 1, 2, 3 и 5 для разных сигналов). Сопротивление должно быть < 1 Ом.

• - Проверка на короткое замыкание (КЗ): Проверьте, нет ли замыкания этих проводов на массу кузова. Сопротивление между сигнальным проводом и "массой" должно быть бесконечным (OL) .

Шаг 3. Проверка массы (Ground)

Очень частая причина p0826 ошибка nissan qashqai и p0826 murano — потеря "массы" блока управления. Проверьте контакт 4 в разъеме TCM (обычно черный провод) . Сопротивление между этим пином и кузовом/двигателем должно быть не более 0.5 Ом. Если больше — зачистите точку крепления массы.

Шаг 4. Проверка самого переключателя

Если проводка цела, снимите селектор (или подрулевые лепестки). Прозвоните контакты переключателя мультиметром в режиме "прозвонки" (сопротивление). В покое цепь разомкнута. При нажатии должно появляться замыкание с сопротивлением 0 Ом. Если сопротивление при нажатии плавает (например, 30-50 Ом) или замыкания нет — переключатель подлежит замене .

Реальные примеры из практики и отзывы владельцев

• - Nissan Qashqai J10, 2010 г.в., 2.0 CVT. Владелец столкнулся с p0826 кашкай j10 ошибка после зимы. Машина ехала нормально, но чек горел. Самостоятельная диагностика показала окисленные контакты в фишке TCM (синий налет). Ремонт: чистка контактов спреем и замена фишки (около 1 500 рублей). Отзыв: "Уже полгода полет нормальный, ручной режим ожил" .

• - Nissan Murano Z51, 2008 г.в. Ситуация была сложнее. Ошибка p0826 ошибка ниссан мурано z51 появилась вместе с жесткими толчками при движении. Диагностика на СТО выявила, что из строя вышел блок управления вариатором (TCM) из-за перегрева. Пайка и восстановление блока обошлись в 15 000 рублей. Замена селектора (8 000 руб) не потребовалась .

• - Cadillac CTS 2007. На американских авто ошибка p0826 cadillac часто связана с износом микровыключателей в рукоятке селектора. Решение: замена блока переключателей TAP Shift на рулевой колонке (оригинал ~ 25 000 руб, аналог ~ 7 000 руб) .

• - Mitsubishi Lancer X. На Mitsubishi код DTC P0826 лечится по аналогии с Nissan: в первую очередь проверяют жгут проводов к селектору (разъем C-20 и C-33) .

Рекомендации по ремонту. Что действительно работает?

Как бы, скорее всего, вам предложат в сервисе заменить селектор или блок лепестков. Не торопитесь. Вот алгоритм экономии:

1. **Чистка контактов (Самое эффективное).** Купите спрей для чистки контактов (Kontakt 60/61 или LIQUI MOLY). Отсоедините все фишки на пути от селектора до TCM. Обработайте контакты. Часто именно ошибка p0826 ниссан кашкай уходит навсегда после этой процедуры.

2. **Пропайка или замена микриков.** Если переключатель не работает физически, не обязательно менять весь узел. На радиорынке можно найти микровыключатели (обычно Omron или Panasonic) за 150-300 рублей и перепаять их. Работа стоит около 2 000 рублей.

3. **Обновление прошивки (Рекалибровка).** В редких случаях, особенно после замены блока, требуется адаптация. Например, для Nissan после замены TCM или селектора нужно провести процедуру "Erase DTC" и "CVT Relearn" через сканер CONSULT-III .

Стоимость работ по устранению DTC P0826 в РФ (в среднем)

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой Data Stream	1 200 – 2 500
Чистка и ремонт проводки / контактов	1 500 – 4 000
Замена блока переключателей (подрулевые лепестки / кнопки) работа	1 500 – 2 500
Замена селектора в сборе с адаптацией (работа без учета детали)	2 500 – 4 500

Чего делать категорически нельзя

• - Не сбрасывайте ошибку простым отключением клеммы АКБ на долгое время. Это может сбросить адаптации коробки, и вариатор начнет учиться заново, что временно ухудшит динамику. Для сброса p0826 00 используйте сканер .

• - Не пытайтесь замкнуть цепь "насильно", чтобы обмануть блок. Это вызовет короткое замыкание и выход из строя TCM (ремонт от 30 000 руб).

• - Не игнорируйте сопутствующие коды (P0868, P1722, U1000). Как в примере с nissan qashqai j10 ошибка p0826 вместе с P1722, это часто указывает на проблему с датчиком скорости или CAN-шиной, а не с кнопками .

Заключение для технических специалистов

DTC P0826 — это код "низкого приоритета" с точки зрения безопасности движения, но "высокого приоритета" для диагностики электрики. Автомобиль с этой ошибкой, как правило, доедет до сервиса своим ходом, лишившись только функции ручного переключения передач. Иначе, в случае с Nissan Murano и X-Trail, игнорирование этого кода вместе с другими ошибками давления масла может привести к капитальному ремонту вариатора из-за неправильной работы гидроблока.

Помните: в 90% случаев виновата не дорогая механика, а дешевый окисленный контакт или перетертый провод. Всегда начинайте диагностику с проверки питания, массы и целостности проводки между селектором и TCM, и только потом беритесь за замену блока переключателей .
