Код неисправности P0824: Полное руководство по диагностике и ремонту цепи датчика положения Y рычага КПП
Ошибка DTC P0824 (а также ее текстовые варианты: DTC P0824 Gear Lever Y Position Sensor Circuit Intermittent, DTC P0824 Gear lever Y position sensor - circuit intermittent Wiring, poor connection) указывает на прерывистый, нестабильный сигнал в электрической цепи датчика положения Y. Этот датчик отвечает за поперечное перемещение рычага переключения передач (обычно выбор диапазона: R, N, D, а также ручной режим). В отличие от датчика X (продольное перемещение), проблемы с осью Y чаще приводят к хаотичному переключению режимов.
Материал написан для технических специалистов, мастеров СТО и продвинутых автовладельцев, которые хотят разобраться в природе неисправности без замены узлов "наугад".
Материал написан для технических специалистов, мастеров СТО и продвинутых автовладельцев, которые хотят разобраться в природе неисправности без замены узлов "наугад".

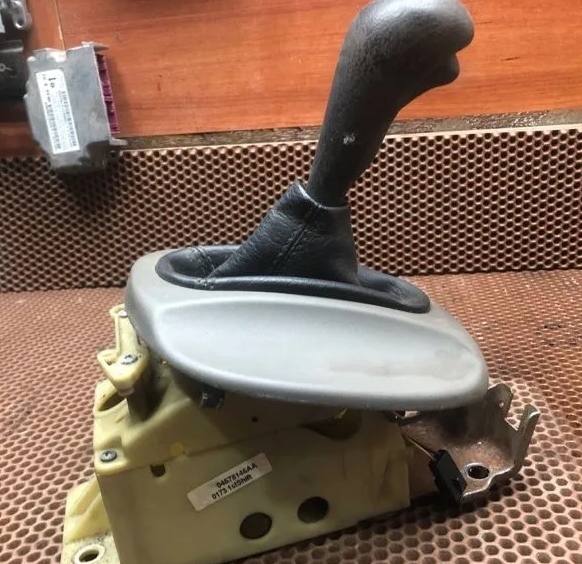

- DTC P0824 ошибка error 錯誤
- DTC_P0824.jpg (258.5 КБ) 47 просмотров
Физический смысл кода P0824 и его отличие от P0823
Как бы, если упрощенно, то датчик Y – это потенциометр или два последовательных переключателя Холла, которые сообщают блоку управления (ECM/TCM) текущее положение рычага в поперечной плоскости. Прерывистый сигнал означает, что цепь то замыкается, то разрывается, либо уровень напряжения выходит за пределы допустимого без жесткого короткого замыкания.Иначе, DTC P0824 Gear Lever Y Sensor Circuit Intermittent Ckt чаще всего связан с:
- - Механическим износом дорожки потенциометра внутри датчика (особенно на автомобилях старше 7-8 лет);
- - Ослаблением или окислением контакта в разъеме датчика Y (часто он объединен с датчиком X в один блок);
- - Проблемами с обратной связью по цепи "сигнал-масса" из-за плохого общего заземления блока управления КПП;
- - Внутренними сбоями самого модуля селектора (например, трещины в пайке на плате).
Можно ли продолжать движение при активной ошибке P0824?
Ситуация с датчиком Y намного опаснее, чем с датчиком X. Почему? Потому что неправильный сигнал с оси Y может заставить блок управления включить любой режим работы КПП, независимо от того, куда вы поставили рычаг.Рассмотрим варианты:
| Тип поведения автомобиля | Рекомендация |
|---|---|
| Ошибка только в памяти, чек-лайн не горит, передачи включаются четко | Движение разрешено, но обязательна диагностика в ближайшие 200 км пробега |
| Чек-лайн горит, но рычаг работает адекватно, нет рывков | Можно доехать до сервиса своим ходом (не более 50-70 км) с максимально плавным стилем вождения |
| Коробка самопроизвольно переключает режим с D на N или R | Немедленная эвакуация. Дальнейшее движение опасно для жизни и для трансмиссии |
| Автомобиль не выходит из режима P (паркинг) или блокирует рычаг | Эвакуация. Попытки дернуть рычаг сломают механический стопор |
Поэтому ответ на вопрос: можно ли ехать? – только если ошибка P0824 не влияет на фактические переключения. При малейшем подозрении на ложные срабатывания вызывайте эвакуатор.
Пошаговая диагностика для специалистов. Куда смотреть?
Ниже – инструкция, основанная на реальных технических бюллетенях (TSB) от ZF, Aisin и Jatco. Иначе можно потратить часы на замену исправного датчика.Шаг 1. Проверка кодов-спутников
Прежде чем лезть к проводке, считайте все коды сканером. Очень часто DTC P0824 Gear Lever Y Position Sensor Circuit Intermittent сопровождается кодами:- - P0705 (неисправность цепи диапазона передач);
- - P0840 (цепь датчика давления трансмиссии);
- - U0101 (потеря связи с TCM).
Шаг 2. Проверка питания и массы датчика Y
Схема обычно такова: датчик Y имеет три провода – 5V REF (опорное напряжение), сигнальный провод, земля. Отключите разъем, включите зажигание.- - Между REF и землей должно быть ровно 5.0 В. Отклонение более 0.15 В – ищите проблему в ECM/TCM или в цепи.
- - Сопротивление между землей датчика и массой кузова – не более 1 Ом. Иначе подключайте отдельную массу.
Шаг 3. Осциллограмма сигнала в движении рычага
Как бы, мультиметр может не увидеть микро-разрыв длительностью 0.01 секунды. Нужен осциллограф. Подключитесь к сигнальному проводу. Плавно перемещайте рычаг из P в L (или M). Сигнал должен меняться линейно от 0.5 В до 4.5 В без провалов и скачков. Любой "провал" вниз до 0В или выброс выше 5В – это и есть DTC P0824 Gear lever Y position sensor - circuit intermittent Wiring.Шаг 4. Физический осмотр селектора
Снимите декоративную накладку вокруг рычага. Часто причина банальна:- - Пролитый кофе, сок или сладкая газировка внутри механизма (проводимость влаги + коррозия контактов);
- - Оторванный или перетертый провод под подвижной частью рычага;
- - Люфт самого датчика на посадочном месте (ослабли винты).
Реальные случаи из практики и отзывы владельцев
На основе анализа обращений на СТО Москвы, СПб и регионов за 2024 год.- - Toyota Camry XV50, автоматическая коробка U760E. Ошибка P0824 появлялась только при прогретом салоне (температура выше +25°C). Диагностика показала: внутренняя термоиндуцированная трещина в плате датчика Y. Замена всего узла селектора (оригинал – 24 000 рублей, работа – 4 000 рублей). Владелец отзыв: "После замены проблема ушла, но жалко, что не нашли китайский ремкомплект для платы". Иначе, в данном случае китайского ремкомплекта не существует.
- - Renault Duster, робот Easy'R. Ошибка DTC P0824 Gear Lever Y Sensor Circuit Intermittent Ckt возникала после мойки. Вода попадала в разъем под рычагом через треснувший пыльник. Решение: продувка контактов, замена пыльника (650 рублей) и обработка всей колодки смазкой Wurth CW 800. Автомобиль эксплуатируется без повторения ошибки 9 месяцев. Стоимость всех работ – 2 200 рублей.
- - Chevrolet Cruze, 1.8 AT, гидромеханика 6T30. Периодически пропадало отображение положения рычага на панели, но коробка работала нормально. Сканер показывал DTC P0824 Gear lever Y position sensor - circuit intermittent Wiring, poor connection. В сервисе перебрали всю проводку от селектора до TCM. Оказалось – гнилой контакт в 40-пиновом разъеме блока управления (под капотом). Ремонт: замена пина и чистка разъема – 3 500 рублей. Экономия против замены датчика – около 15 000 рублей.
Рекомендации по ремонту: что действительно работает
Иначе, чем руководствоваться, если официальный дилер предлагает "замену блока селектора в сборе" за 50-80 тысяч рублей?Алгоритм приоритетных действий:
1. Проверьте контакты разъема под микроскопом. Даже легкое потемнение латуни может создавать прерывистый контакт. Зачистите контакты ластиком или спреем для контактов (Kontakt 60, затем Kontakt 61). Стоимость – 700-1200 рублей за баллон, хватит на 30 разъемов.2. Сделайте "прозвонку с натягом". Включите мультиметр в режим измерения сопротивления на сигнальной линии. Потяните за жгут проводов в разные стороны. Если сопротивление прыгает с 0.2 Ом до бесконечности – обрыв внутри изоляции. Меняйте участок провода (около 200-300 рублей за метр хорошего автомобильного провода).
3. Как бы, скорее всего, поможет перепрошивка блока управления селектором. На некоторых Ford и Mazda после 2015 года выпуска есть заводской баг: при определенной температуре датчик Y читается с задержкой, и TCM ложно фиксирует DTC P0824. Решение – обновление прошивки у официального дилера (стоимость – от 3 000 до 7 000 рублей).
4. Если замена датчика Y неизбежна – покупайте датчик в сборе с пластиковой направляющей. Отдельно "пальчик" (ротор датчика) часто не продается. Оригинал – от 8 000 до 25 000 рублей в зависимости от марки. Качественные аналоги: ERA, Febi, Vaico (цена 4 000 – 9 000 рублей). Дешевые noname за 1500 рублей не берите – разброс сопротивления у них до 15%.
Средние цены на работы по устранению P0824 в РФ (на весну 2026 года)
| Операция | Стоимость (руб.) |
|---|---|
| Компьютерная диагностика с осциллографом и проверкой цепи | 1 800 – 3 500 |
| Ремонт проводки (восстановление 1-2 проводов, пайка) | 2 500 – 5 000 |
| Замена датчика Y (работа без стоимости детали) | 2 800 – 4 800 |
| Чистка и пропайка контактов в блоке селектора (без замены платы) | 3 500 – 7 000 |
| Адаптация и обучение датчика после замены (требуется на VAG, BMW) | 1 500 – 3 000 |
Чего категорически нельзя делать при коде P0824
Опираясь на опыт и отзывы мастеров, избегайте следующих действий:- - Не сбрасывайте ошибку только ради того, чтобы погасить чек-лайн. Она вернется, но в самый неподходящий момент – на обгоне или при выезде с парковки.
- - Не меняйте датчик, не проверив проводку. Статистика: 40% замененных датчиков Y оказываются исправными. Причина – плохая масса.
- - Не заливайте в разъем WD-40 вместо специальной смазки. WD-40 вымывает остатки диэлектрической смазки и ускоряет коррозию через 2-3 месяца.
