G2 - вход сигнала датчика положения распредвала: полное техническое руководство

Сообщение

G2 - вход сигнала датчика положения это:

В системах управления двигателем Toyota, Lexus и ряда других производителей (особенно 1990-2010 годов) обозначение G2 является стандартным маркером сигнального входа от датчика положения распредвала (CMP - Camshaft Position Sensor). Как бы, скорее всего, диагност, работающий с осциллографом или принципиальной схемой, не раз встречал эту маркировку наряду с G1 и NE. Иначе говоря, G2 — это не название датчика, а конкретный сигнальный канал, который ЭБУ использует для определения фаз газораспределения.

Природа сигнала G2: от магниторезистивного элемента до прямоугольных импульсов

В зависимости от поколения системы, датчик положения распредвала может быть двух типов: индуктивный (VR - Variable Reluctance) или магниторезистивный (MRE - Magnetic Resistance Element). В современных системах (например, на двигателе 2UR-FSE) используется MRE-датчик. Его работа построена на изменении вектора магнитного поля при вращении зубчатого диска (сигнального ротора) .

Процесс преобразования выглядит так:

Вращающийся зубчатый диск (обычно имеет 3 выступа) изменяет магнитное поле вокруг MRE-элемента.

Сопротивление элемента меняется, что преобразуется в аналоговое напряжение.

Внутренняя схема датчика формирует из этого напряжения прямоугольный сигнал с высоким уровнем (Hi) около 4 В и низким уровнем (Lo) около 1 В .

Именно этот прямоугольный сигнал и поступает на вход G2 блока управления двигателем (ECM/PCM). Для индуктивных датчиков форма сигнала будет синусоидальной, но логика обработки внутри ЭБУ всё равно преобразует её в прямоугольные импульсы.

Полный список аббревиатур и обозначений, связанных с G2

В технической документации и на схемах вы можете встретить следующие варианты маркировки одного и того же сигнала или связанных с ним цепей. Иначе, это критически важно для правильной распиновки при замене жгута или установке стороннего ЭБУ (например, Haltech, EMU, Link).

Основные обозначения сигнала (вход ЭБУ)

G2 – стандарт Toyota/Lexus для датчика распредвала (часто банк 2 или второй датчик на банке). В документации может уточняться как G2+ и G2- для дифференциальной пары .

G1 – парный сигнал для второго распредвала (на V-образных двигателях) или для другого банка цилиндров. Например, на 1UZ-FE используются оба сигнала: G1 и G2 .

G22+ / G22- – конкретное обозначение контактов на разъёме датчика для двигателя 2UR-FSE. Здесь цифра «2» указывает на банк 2 (ряд цилиндров, противоположный первому) .

CMP (Camshaft Position Sensor) – общепринятый стандарт OBD-II, используется в сканерах и кодах ошибок (P0340, P0341, P1343).

G Signal – собирательное название для сигналов синхронизации распредвала в старых системах (Mazda, Mitsubishi) .

Связанные цепи питания и земли

Для корректной работы сигнального входа G2 необходимы опорные напряжения. Как бы, скорее всего, вы найдёте их в той же распиновке разъёма датчика:

VC или VREF – питание датчика +5V (для активных датчиков Холла/MRE). Напряжение должно быть стабильным в пределах 4.5-5.0 В .

NE+ / NE- – сигнал датчика положения коленвала (CKP). Именно по комбинации G2 и NE ЭБУ определяет момент впрыска и зажигания .

G- – общая сигнальная «земля» для датчиков G1, G2 и NE в старых распределительных системах (3S-GTE). Никогда не подключайте этот провод к кузову .

Диагностические пороги и типовые коды ошибок DTC

Сигнал G2 имеет чёткие электрические параметры, выход за которые фиксируется как неисправность. ECM постоянно сравнивает напряжение на входе G2 с референсными значениями.

Нормальные рабочие диапазоны (MRE-датчик)

Hi Level (логическая 1): приблизительно 4.0 – 5.0 В.

Lo Level (логический 0): приблизительно 0.8 – 1.2 В.

Частота сигнала: 3 импульса на 2 оборота коленвала (для 3-зубого диска) .

Коды ошибок, связанные с G2

Если напряжение на входе G2 выходит за пределы допустимого в течение определённого времени (обычно 4-5 секунд), ЭБУ регистрирует DTC:

P1342 (G2 Low Input): выходное напряжение датчика составляет менее 0.3 В в течение 4 секунд. Иначе говоря, сигнальная цепь замкнута на массу или датчик не генерирует импульс .

P1343 (G2 High Input): выходное напряжение датчика составляет более 4.7 В в течение 4 секунд. Это указывает на обрыв в сигнальной цепи или короткое замыкание на питание +5V .

P1340 (Cam/Crank Misalignment): сигнал G2 присутствует, но его фаза не совпадает с сигналом NE (датчик коленвала). Часто возникает при перескоке цепи ГРМ или деформации зубчатого диска .

Практические аспекты проверки G2 осциллографом

Для профессиональной диагностики сигнала G2 использование мультиметра недостаточно. Мультиметр покажет среднее значение (около 2.5 В), но не позволит увидеть форму импульсов. Необходим осциллограф (например, PicoScope или Hantek).

Настройки осциллографа

Канал для G2: 5 В/дел., режим постоянного тока (DC).

Развёртка: 20 мс/дел. (для холостого хода) .

Подключение: щуп на сигнальный провод G2 (или G2+), «крокодил» на G- (сигнальную землю датчика).

На исправном автомобиле на холостом ходу вы увидите чистые прямоугольные импульсы (для MRE/Hall) или синусоиду с чёткими переходами через ноль (для VR). Высота импульсов должна быть не менее 4 В. Если сигнал «плавает», имеет завалы фронтов или его амплитуда ниже 3 В — датчик неисправен, либо нарушено опорное напряжение VC.

Особенности использования G2 при установке сторонних ЭБУ

При замене штатного блока управления на спортивный (Haltech, EMU, Link, MaxxECU) важно правильно интерпретировать сигналы с распределителя или отдельных датчиков.

На двигателях 3S-GTE (Toyota Celica, MR2) в распределителе расположены три сигнальных датчика:

NE (Yellow): 24-зубый сигнал коленвала (первичный триггер / Primary Trigger).

G1 (Red) и G2 (Green): два сигнала распредвала, сдвинутых на 180° друг относительно друга. Для работы большинства спортивных ЭБУ достаточно только одного из них (G2 или G1), так как второй используется только для систем с изменяемыми фазами (VVT-i) .

Как бы, скорее всего, при первоначальной настройке вам придётся поменять местами провода G1 и G2, если двигатель не запускается или показывает неверную синхронизацию . Иначе, осциллограмма покажет «скопированный» сигнал, что указывает на неправильный выбор входа в программном обеспечении ЭБУ.

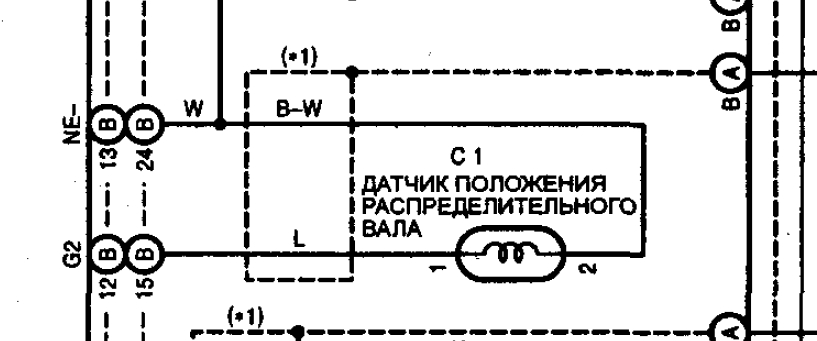

: G2 - вход сигнала датчика положения распредвала; Screenshot_8.jpg (111.36 КБ) 1333 просмотра

Осциллограмма сигнала датчика распредвала

: G2 - вход сигнала датчика положения распредвала; Screenshot_9.jpg (47.65 КБ) 1333 просмотра
