Что такое TCCM и какие функции он выполняет

TCCM (Transfer Case Control Module) — это электронный блок управления раздаточной коробкой. Иначе говоря, TCCM отвечает за переключение режимов полного привода, блокировку межосевого дифференциала и включение понижающего ряда в трансмиссиях с электронным управлением. Как только водитель поворачивает переключатель или нажимает кнопку выбора режима, именно TCCM обрабатывает сигнал, анализирует состояние датчиков и выдаёт команду исполнительному сервомотору раздатки.

Без функционирующего TCCM автоматическое или кнопочное переключение режимов становится невозможным. Механическая часть раздаточной коробки при этом может оставаться исправной, однако привод перестанет реагировать на команды с селектора. В большинстве архитектур TCCM также обменивается данными с блоком управления двигателем и ABS по шине CAN, корректируя алгоритмы стабилизации и распределения тяги.

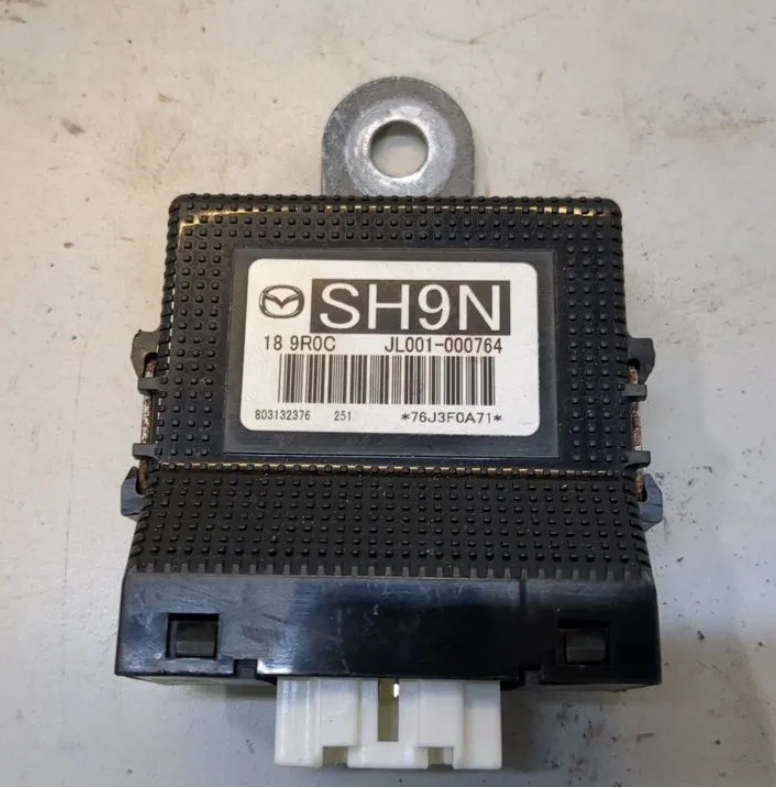

: Блок TCCM; tccm_1.jpg (290.1 КБ) 14 просмотров

Дополнительные аббревиатуры и наименования TCCM

В разных сервисных мануалах, каталогах запчастей и диагностических приборах TCCM фигурирует под несколькими названиями. Ниже приведена сводка основных терминов, с которыми сталкивается диагност.

Аббревиатура или термин	Расшифровка и комментарий
TCCM	Transfer Case Control Module — стандартное обозначение в схемах американских и европейских производителей
TCCM	Аналогичная аббревиатура, применяемая как основной идентификатор в дилерских сканерах
Модуль управления раздаточной коробкой	Прямой перевод на русский, часто используемый в технической литературе
Контроллер раздатки	Разговорный профессиональный термин среди механиков и диагностов
Блок управления полным приводом	Обобщённое название, встречающееся в неспециализированных руководствах
T-Case Module	Сокращённое наименование, распространённое в документации на английском языке

Все перечисленные обозначения по сути описывают одно и то же устройство — TCCM. Однако при поиске схемы или заказе детали важно ориентироваться на заводской номер, потому что, как бы, одинаковые по функции модули разных поколений могут иметь разную распиновку.

Где устанавливается TCCM в автомобиле

Типовое место установки TCCM — сухая зона внутри салона, защищённая от влаги и прямого попадания грязи. Чаще всего TCCM располагают в следующих точках:

Под панелью приборов со стороны водителя, закреплённым на кронштейне над педальным узлом или рядом с рулевой колонкой.
В пространстве за перчаточным ящиком, с креплением к поперечной балке кузова.
Под одним из передних сидений, обычно пассажирским, на специальной монтажной платформе.
В багажном отделении за боковой обшивкой, как правило, у автомобилей с задним расположением раздатки.

В моторном отсеке TCCM, скорее всего, окажется только при грубом нарушении заводской компоновки. Расположение в салоне продиктовано чувствительностью электроники к перепадам температур и воздействию реагентов. При демонтаже достаточно отсоединить разъём, открутить два-три болта и извлечь модуль. Перед снятием TCCM обязательно отключите аккумуляторную батарею.

Методика проверки TCCM

Диагностика TCCM строится на комплексном подходе, так как модуль одновременно взаимодействует с цепями питания, датчиками, CAN-шиной и исполнительным механизмом. Полноценная проверка TCCM выполняется в несколько этапов.

1. Компьютерная диагностика

С помощью сканера, совместимого с автомобилем, считывают коды неисправностей из памяти TCCM. Наиболее информативные ошибки касаются обрыва цепей сервомотора, потери связи с датчиком положения вала раздатки или внутренних сбоев контрольной суммы модуля. Если связь с TCCM отсутствует вовсе, переходят к проверке питания.

2. Проверка питания и массы

Найдите распиновку TCCM по электрической схеме. Мультиметром измерьте напряжение на входе постоянного питания (обычно 12 В, приходящее через предохранитель) и на шине зажигания при включённом ключе. Падение напряжения или его отсутствие — повод искать обрыв проводки либо перегоревший предохранитель.
Проверьте массовые выводы TCCM. Сопротивление между минусовым контактом модуля и кузовом должно быть минимальным, иначе коррозия на массе способна вызывать нестабильную работу TCCM.

3. Проверка входных сигналов

TCCM получает сигналы от переключателя режимов, датчиков скорости и датчика положения вала раздаточной коробки.

Проверка переключателя: на разъёме TCCM в режиме прозвонки или измерения напряжения фиксируют, как бы, замыкание или изменение уровня сигнала при переключении режимов. Если изменений нет, вероятен дефект самого переключателя, а не TCCM.
Датчик положения вала: как правило, это потенциометр или датчик Холла. Исправный датчик выдаёт плавно меняющееся напряжение или чёткие цифровые уровни без провалов. Отклонения заводят в заблуждение TCCM, что приводит к ошибкам адаптации.

4. Проверка выходных цепей и исполнительного мотора

Мотор раздатки управляется напрямую TCCM через реле или H-мост.

При активации режима сканером измеряют напряжение на силовых контактах TCCM, идущих к электродвигателю. Отсутствие напряжения при заведомо исправном моторе указывает на внутренний обрыв в модуле или его реле.
Сопротивление обмоток мотора проверяется отдельно; неисправный мотор, иначе, может вывести из строя исправный TCCM.

Если внешние цепи, питание и датчики исправны, а TCCM не выполняет команды и не выдаёт данных на сканер, скорее всего, требуется замена или перепрограммирование модуля.

Частые неисправности TCCM

Практика показывает, что TCCM выходит из строя как по электрическим, так и по механическим причинам. Ниже собраны наиболее типичные дефекты.

Внутренний обрыв пайки на плате. Термоциклы и вибрация со временем разрушают паяные соединения возле силовых контактов сервомотора и разъёма. TCCM при этом может периодически терять связь или переставать включать определённый режим, особенно на горячую.
Окисление контактов разъёма. Даже небольшое количество влаги приводит к появлению зелёного налёта на пинах. Иначе говоря, контактное сопротивление растёт, сигналы искажаются, и TCCM перестаёт адекватно распознавать положение селектора.
Отказ внутренних реле. В TCCM нередко установлены миниатюрные электромагнитные реле, управляющие реверсированием мотора. Подгорание контактов или залипание якоря — частая причина, из-за которой раздатка застревает в одном положении, а TCCM регистрирует ошибку замыкания цепи.
Попадание воды внутрь корпуса. Скопление влаги под ковриком или засор дренажных отверстий кузова приводят к тому, что TCCM оказывается в луже. Как бы, герметичность корпуса редко бывает полной, поэтому вода проникает внутрь, вызывая электролиз, отслоение дорожек и короткие замыкания. Восстановить залитый TCCM удаётся далеко не всегда.
Сбой программного обеспечения. В некоторых случаях TCCM теряет адаптацию крайних положений сервомотора, и тогда переключение становится рывковым или сопровождается миганием индикатора. Скорее всего, после переподключения аккумулятора или перепада напряжения требуется повторное обучение модуля дилерским прибором.

При подозрении на неисправность TCCM не следует сразу менять модуль на новый. Полноценная поэтапная диагностика по описанной методике позволяет в половине случаев обойтись восстановлением контактных соединений или перепрограммированием, избежав дорогостоящей замены TCCM.
