Что такое SKIM в автомобиле

Модуль иммобилайзера SKIM (Sentry Key Immobilizer Module) представляет собой штатную противоугонную систему, устанавливаемую на автомобили концерна Chrysler, Dodge и Jeep с конца 1990-х годов. Задача блока — подтвердить наличие у водителя зарегистрированного ключа с транспондером и выдать разрешение на запуск двигателя. Без успешного опознания чипа блок PCM (контроллер силового агрегата) не активирует топливоподачу и зажигание — либо стартер не крутит, либо двигатель глохнет спустя пару секунд. SKIM обменивается с PCM закодированными сообщениями по цифровой шине, и это происходит при каждом включении зажигания.

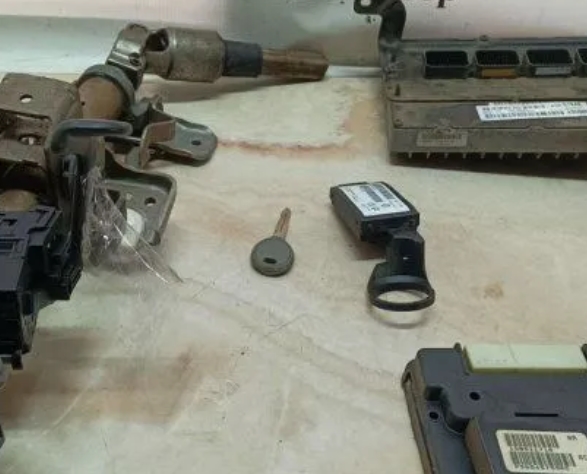

: SKIM (Sentry Key Immobilizer Module); skim_1.jpg (139.97 КБ) 9 просмотров

Где обычно установлено это устройство

Классическое место размещения SKIM — непосредственно на корпусе замка зажигания, с ориентацией на рулевую колонку. Антенна транспондера выполнена в виде кольца, которое охватывает личинку замка, а сам модуль, как бы, совмещён с этим кольцом или закреплён на пластиковом кожухе рядом. Иначе встречается конфигурация, когда антенна остаётся на замке, а блок обработки вынесен отдельно и соединён с антенной жгутом, однако это скорее относится к более поздним версиям системы WCM. На части автомобилей (особенно минивэнах начала 2000-х) модуль может называться SKREEM, но место установки то же — вокруг замка зажигания.

Дополнительные аббревиатуры устройства

При диагностике и изучении документации неизбежно встречаются смежные обозначения. Список основных аббревиатур приведён ниже.

Аббревиатура	Расшифровка	Пояснение
SKIM	Sentry Key Immobilizer Module	Базовый модуль иммобилайзера, считывает ключ и ведёт обмен с PCM
SKREEM	Sentry Key Remote Entry Module	Объединённый модуль иммобилайзера и дистанционного управления; применялся на ряде моделей до перехода на WCM
PCM	Powertrain Control Module	Контроллер силового агрегата, получает разрешающий сигнал от SKIM
WCM	Wireless Control Module	Беспроводной блок, заменяющий SKIM в системах с бесключевым доступом; сохраняет функцию иммобилайзера
BCM	Body Control Module	Блок кузовной электроники, может участвовать в индикации состояния охраны
VIN	Vehicle Identification Number	Идентификатор автомобиля, прописывается в SKIM и PCM для взаимной синхронизации

Методика проверки устройства

Диагностика выполняется сканером, поддерживающим заводские протоколы Chrysler (DRB-III, WiTech либо мультимарочный аналог с доступом к блоку Sentry Key). Перед началом измерений обязательно убедиться в отсутствии механических повреждений проводки и разъёмов.

1. Опрос ошибок и связь с блоком

Подключаете прибор к диагностическому разъёму, выбираете пункт «Sentry Key Immobilizer» или «Theft Alarm». Если модуль не отвечает, скорее всего, нарушено питание, оборвана линия шины PCI/CCD, либо вышел из строя сам SKIM. Коды вроде P1685, P0513, P0633 указывают на проблемы с ключом или программированием. Отсутствие связи при живых остальных блоках на той же шине — повод проверить разъём и питание модуля.

2. Проверка антенного кольца

Измеряется сопротивление обмотки антенны непосредственно на контактах разъёма SKIM. Нормой считается диапазон примерно 10–30 Ом (зависит от модификации). Обрыв или КЗ внутри кольца — частая причина, по которой ключ как бы не читается. Иначе, если сопротивление в норме, а отклика нет, осматривают состояние контактной колодки на предмет окисления.

3. Проверка ключа-транспондера

Прибор, способный возбудить чип (Philips Crypto, мегамос 48 и т.п.), покажет, жив ли транспондер. Без тестера ориентируются на поведение контрольной лампы иммобилайзера: после включения зажигания исправный ключ гасит лампу через 2-3 секунды. Если лампочка мигает или горит постоянно, система, как бы, не видит ключ. Иначе, если проблема в сбое протокола после нескольких неудачных попыток, иногда помогает пауза в полминуты с включённым зажиганием.

4. Проверка обмена SKIM–PCM

В потоке данных смотрят статусы: «Valid Key» и «Engine Start Allowed» должны отображаться при правильной аутентификации. Признак «VIN Mismatch» означает, что блоки не синхронизированы. В таком случае пуск либо вовсе блокируется, либо двигатель заводится и глохнет через 2 секунды. Синхронизация выполняется процедурой «PCM/SKIM Relearn» с помощью дилерского сканера.

5. Проверка питания и массы

Напряжение на входе питания модуля (контакт, появляющийся +12В в положении RUN/START) сравнивают с напряжением на клеммах АКБ. Падение более 0,5 В указывает на плохой контакт или окисленную проводку. Массовый провод проверяют измерением сопротивления (менее 1 Ом) и падением напряжения под нагрузкой — не более 0,1 В.

Частые неисправности

Повреждение антенного кольца. Трещины в корпусе, обрыв обмотки или окислившиеся контакты разъёма. Модуль, скорее всего, исправен, но антенна иначе не может передать сигнал возбуждения чипу.
Сбой памяти EEPROM модуля SKIM. После скачков напряжения или неудачных попыток записи модуль теряет список запрограммированных ключей. Восстанавливается только обучением новых ключей дилерским инструментом.
Рассогласование VIN между SKIM и PCM. Типичная ситуация после замены одного из блоков без выполнения процедуры синхронизации. Двигатель запускается и тут же глохнет.
Обрыв или замыкание линии данных. Чаще страдает фиолетово-жёлтый провод шины PCI (или аналогичный). Сканер не видит блок, хотя питание подано. Иначе могут наблюдаться множественные ошибки связи по другим модулям.
Выход из строя чипа ключа. Внешне ключ цел, но транспондер не отвечает. Решается заменой чипа или корпуса ключа с последующим прописыванием.
Попадание влаги на разъём модуля. Вызывает коррозию контактов и периодическое пропадание связи. Модуль как бы работает, но при вибрации или перепадах температуры контакт теряется.
