SCV (Suction Control Valve) — клапан регулировки всасывания ТНВД: устройство, диагностика и характерные неисправности
-
morskoj
- Site Admin
- Сообщения: 14252
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Назначение и общее описание SCV
Клапан SCV (Suction Control Valve), известный в русскоязычной технической литературе как клапан регулировки всасывания, представляет собой электромагнитный дозирующий элемент. Его задача — управлять объёмом топлива, поступающего из подкачивающей магистрали низкого давления непосредственно в плунжерную секцию ТНВД. Физически устройство работает по принципу пропорционального соленоида: блок управления двигателем подаёт на обмотку широтно-импульсный сигнал, изменяя скважность, а подвижный шток, перемещаясь, открывает или перекрывает впускное окно. Без корректной работы данного узла формирование требуемого давления в топливной рампе Common Rail невозможно — система попросту потеряет способность адаптироваться к нагрузке. По своей сути клапан SCV заменяет классический механический регулятор, смещая логику управления в электрическую плоскость.

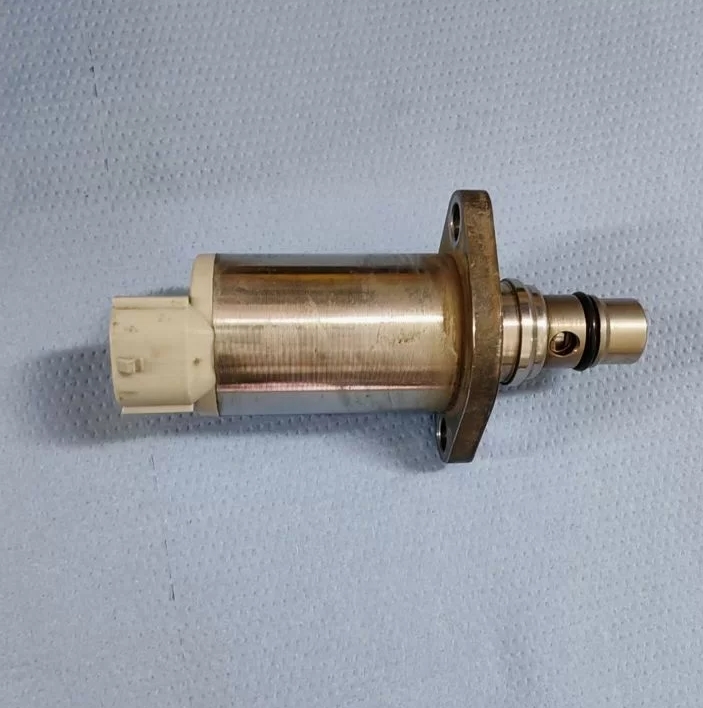

- SCV (Suction Control Valve)
- scv_1.jpg (278.98 КБ) 238 просмотров
Место установки SCV в топливной системе
Посадочное место клапана практически всегда интегрировано в корпус топливного насоса высокого давления. Наиболее типичная компоновка — боковая сторона ТНВД, в зоне подвода магистрали низкого давления. Узел фиксируется двумя-тремя болтами, а герметичность обеспечивается уплотнительным кольцом. На моторах, где применён насос типа CP1, CP3 или CP4 (вне зависимости от производителя), клапан scv на тнвд расположен со стороны впускного штуцера, сразу за фильтром тонкой очистки. Встречаются модификации с выносным креплением, но это скорее исключение. Электрический разъём при этом всегда смотрит в сторону, доступную для снятия без демонтажа самого насоса. Если искать узел визуально, ориентиром служат два провода в гофре и характерный цилиндрический корпус соленоида.Альтернативные аббревиатуры и обозначения
Помимо общеупотребительного SCV, производители и диагносты применяют ещё ряд сокращений. Путаница здесь возникает именно из-за того, что единого стандарта наименования нет.- Fuel Metering Valve (FMV) — самое частое альтернативное обозначение, используемое в каталогах Bosch и Delphi. Фактически это синоним.
- Inlet Metering Valve (IMV) — встречается в документации Denso, при этом электрическая часть и алгоритм управления идентичны SCV.
- MPROP — внутреннее обозначение, принятое в инженерной среде Bosch для пропорционального клапана на входе насоса.
- Датчик SCV — некорректное, но широко распространённое в обиходе название. Устройство является исполнительным механизмом, а не датчиком, однако многие мастера по привычке ищут «датчик scv» в каталогах.
- SCV файл — в контексте чип-тюнинга и калибровок так называют файл прошивки, содержащий карты управления током клапана. Если загрузить неверный scv файл при перепрограммировании ЭБУ, дозирование нарушится и топливная рампа, скорее всего, уйдёт в аварийный режим.
- Электромагнитный клапан подачи топлива — полное русскоязычное техническое название, редко используемое вне заводских мануалов.
Методика проверки SCV
Диагностика клапана SCV складывается из электрических, механических и динамических тестов. Каждый этап имеет смысл выполнять последовательно, иначе можно пропустить плавающую неисправность.Электрическая проверка обмотки
Первым делом измеряется сопротивление между контактами разъёма. Типовые значения, на которые ориентируются как на эталон, приведены в таблице ниже. Показания снимают цифровым мультиметром при температуре около плюс 20 градусов. Если сопротивление стремится к бесконечности — внутри обмотки, скорее всего, обрыв. Как бы ни пытались реанимировать такой узел, замена неизбежна.| Тип насоса / изготовитель | Номинальное сопротивление обмотки SCV, Ом |
|---|---|
| Denso (ранние Toyota 1KD-FTV, 2KD-FTV) | 2.0 — 3.2 |
| Denso (поздние Toyota 1GD-FTV, 2GD-FTV) | 2.4 — 3.5 |
| Bosch CP3 / CP1 | 2.6 — 3.2 |
| Bosch CP4 | 2.8 — 3.5 |
| Delphi | 2.0 — 3.0 |
Проверка механики и подвижности
После снятия SCV с насоса оценивают свободу хода штока. Пассатижами, обмотанными мягкой тканью, аккуратно надавливают на торец — шток должен двигаться без малейших заеданий и возвращаться в исходное положение под действием внутренней пружины. Малейшее закусывание — признак того, что внутри, скорее всего, накопилась стружка или лаковые отложения. Промывка в ультразвуковой ванне иногда даёт положительный результат, но, как бы парадоксально это ни звучало, чаще промытый клапан всё равно работает со скрытыми отклонениями.
phpBB [media]
Динамический тест с использованием диагностического оборудования
На работающем моторе сканером смотрят фактическое давление в рампе и задание. Затем в режиме активных тестов принудительно изменяют скважность управления SCV. Если давление не следует за командой или отклик чрезмерно запаздывает, проблема либо в электромагнитной части, либо в механическом клине. Отдельный приём — подключение осциллографа параллельно разъёму для оценки формы ШИМ-сигнала. Провалы и «звон» на осциллограмме недвусмысленно указывают на межвитковое замыкание. Для корректной интерпретации опытные диагносты нередко загружают эталонный scv файл с осциллограммой в специализированное ПО (например, PicoScope Automotive), иначе разобраться в нюансах сигнала сложно.Проверка на стенде
Если моторное тестирование не даёт однозначного ответа, SCV проверяют на калибровочном стенде ТНВД. Там клапан scv на тнвд обкатывается с подачей реального топлива и снимается его расходная характеристика. Отклонение цикловой подачи от паспортной на конкретных точках более чем на 5% однозначно свидетельствует об износе прецизионной пары «шток-седло».Характерные неисправности SCV и их симптомы
Все дефекты SCV, по сути, сводятся к трём группам: механический износ, электрические обрывы и загрязнение. На разных платформах признаки проявляются по-разному, но общие закономерности выделить можно.- Неустойчивый холостой ход и вибрации. Если клапан подклинивает в приоткрытом положении, давление в рампе пляшет, обороты плавают. На Toyota 2KD-FTV «тойота scv» с таким дефектом даёт характерное дрожание мотора после прогрева.
- Провалы при разгоне и потеря мощности. Зависший шток не обеспечивает требуемую подачу при резком открытии дросселя. Водитель ощущает задержку, как бы «задумчивость» педали, а сканер фиксирует расхождение заданного и фактического давления.
- Остановка двигателя или невозможность запуска. При полном заклинивании в закрытом положении топливо не поступает в плунжеры. Если клапан scv полностью обесточен, поступление топлива прекращается, иначе, при механическом заклинивании в открытом состоянии, стартер крутит, но воспламенения нет из-за критически низкого давления.
- Повышенный шум ТНВД. Изношенный или пульсирующий SCV вызывает гидравлические удары во впускной магистрали, и насос начинает «стрекотать».
- Ошибки по давлению в рампе. Чаще всего блок управления записывает коды P0087 (низкое давление) или P0088 (чрезмерно высокое давление). На Toyota в памяти нередко оседает P1229 (отказ системы подачи топлива), указывающий на ненормальную работу scv клапана тойота.
- Повреждение изоляции обмотки. Из-за постоянных циклов нагрева-остывания лак на проводе трескается, возникают межвитковые замыкания. Сопротивление, скорее всего, ещё будет близко к норме, но индуктивность падает, и управляющий сигнал искажается.
- Стружка и абразивный износ. Продукты износа плунжерной пары и грязь, прошедшая сквозь фильтр, работают как абразив, стирая направляющую и седло клапана. Промывка здесь помогает редко, иначе говоря, она способна лишь на короткое время отсрочить замену.
