Датчик MPROP в системе управления двигателем: клапан дозирования топлива (Metering Proportional Control Valve)

В профессиональной среде под аббревиатурой MPROP (Metering Proportional Control Valve) понимают пропорциональный электромагнитный клапан дозирования топлива, который устанавливается непосредственно на топливном насосе высокого давления (ТНВД) типа CP3 или CP4 (Bosch). Иначе — это «регулятор подачи на впуске насоса», главная задача которого — точно дозировать количество дизельного топлива, поступающего в плунжерную пару для генерации давления в рампе. Как бы это ни звучало, MPROP является связующим звеном между механикой и электроникой: ЭБУ (Engine Control Module) отправляет на него ШИМ-сигнал (широтно-импульсную модуляцию), а клапан, в зависимости от скважности импульсов, приоткрывает или закрывает проходное сечение.

Скорее всего, вы встретите этот компонент на дизельных двигателях Cummins (5.9L / 6.7L), Duramax (LB7, LLY, LBZ, LMM) и многих коммерческих агрегатах с системой Common Rail. Неисправность MPROP вызывает драматические изменения в поведении мотора — от плавающих холостых до полного отказа запуска.

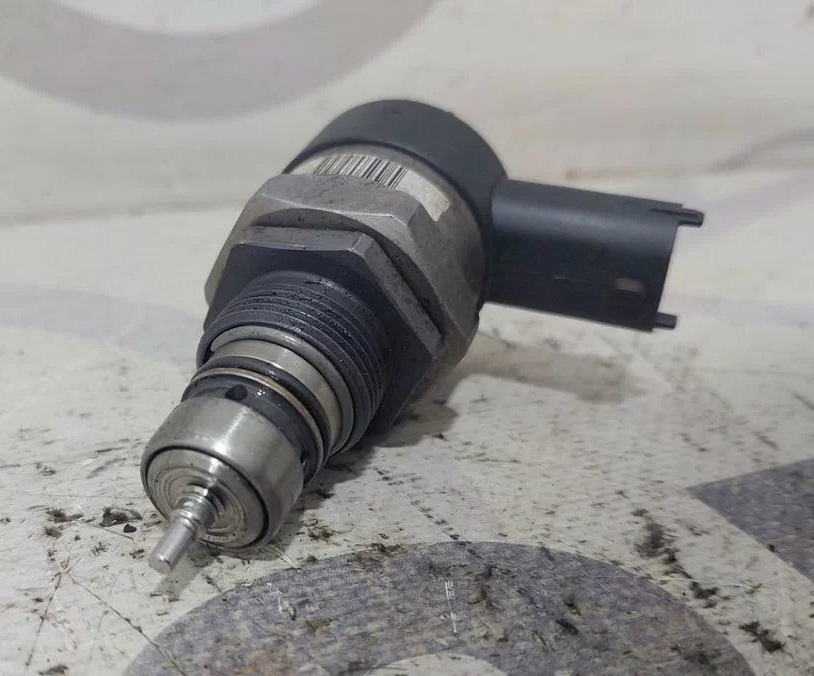

: Датчик MPROP в системе управления двигателем; DTC_P1186.jpg (268.62 КБ) 916 просмотров

Альтернативные аббревиатуры и обозначения MPROP

При поиске информации в каталогах или сканерах важно понимать, что MPROP — это скорее техническое имя (сленг диагностов), в то время как производители используют свои коды. Сводная таблица идентификации:

Аббревиатура	Расшифровка / OEM (Оригинальный номер)	Как используется
MPROP	Metering Proportional Control Valve	Термин из технической литературы Bosch и диагностических сканеров (PID данных)
FCA	Fuel Control Actuator (Актуатор контроля топлива)	Наиболее распространен в среде пользователей Duramax и Cummins
IMV	Inlet Metering Valve (Впускной дозирующий клапан)	Стандартное обозначение в каталогах запчастей (Exergy, Bosch)
Fuel Meter	Дозатор топлива	Упрощенное американское обозначение
Номера Bosch	0928400666 / 0928400673 / 0928400535	Применяются для точного подбора под конкретный двигатель

Методика проверки MPROP: От простого к сложному

Диагностику этого узла нужно начинать с базовой электрики, но с учетом того, что клапан управляется высокочастотным ШИМ-сигналом, а просто «прозвонка» мультиметром дает неполную картину.

1. Электрический тест сопротивления (Статика)

Скорее всего, вам потребуется мультиметр с точностью до десятых долей Ома.

Отключите разъем от клапана MPROP (находится непосредственно на корпусе ТНВД).

Измерьте сопротивление между клеммами 1 и 2 (силовая обмотка).

Эталонное значение: При температуре ~20°C сопротивление должно составлять от 2.6 до 3.1 Ом. Отклонение в большую сторону говорит об обрыве витков (перегорела катушка), в меньшую — о межвитковом замыкании.

Контрольная проверка: Измерьте сопротивление между любым из пинов и корпусом (массой). Оно должно стремиться к бесконечности (1 МОм и выше). Если мультиметр показывает «коротыш» — клапан пробит на корпус.

2. Тест на механическую активность (Катушка)

Если сопротивление в норме, необходимо убедиться, что шток двигается.

Подайте питание напрямую от АКБ (12V) с ограничением тока (рекомендуется использовать источник до 4 Ампер или лампочку-галогенку): «плюс» на клемму 1, «минус» на клемму 2.

При подаче напряжения вы должны услышать отчетливый щелчок или гул (вибрацию) внутри клапана. Это означает, что соленоид втягивает поршень. Если тишина — клапан «залип» или сгорела обмотка, несмотря на нормальное сопротивление (механический клин).

3. Функциональная диагностика на автомобиле (Осциллограф / Сканер)

Самый надежный способ — анализ сигнала на работающем двигателе.

Подключите осциллограф или логический анализатор к контрольной линии клапана (ШИМ).

На холостых оборотах скважность (Duty Cycle) обычно составляет 20-30% (клапан приоткрыт). При резком нажатии на педаль газа ЭБУ подает команду на увеличение давления — скважность ШИМ должна резко возрасти до 70-80%.

Признак неисправности: Скачет фактическое давление в рампе (Rail Pressure), в то время как задающее (Desired) стабильно, а команда на MPROP дергается. Это указывает на зависание золотника внутри клапана.

4. Тест отключения (Hard Start / No Start)

Иначе этот метод называют «проверка живьем».

Если двигатель не запускается (нет давления топлива), отсоедините разъем MPROP. ЭБУ переходит в аварийный режим и перестает регулировать подачу, открывая клапан полностью («full flow»).

Если после отключения разъема двигатель завелся — значит, старый MPROP был перекрыт или ЭБУ выдавал некорректную команду (обычно это требует калибровки). Важно: Заглушите двигатель сразу после запуска, так как давление в рампе станет избыточным и может механически повредить форсунки.

Частые неисправности MPROP и их симптоматика

Опыт эксплуатации показывает, что MPROP страдает от трех основных проблем: загрязнения, износа золотника и деградации пружины.

Неисправность №1: «Плавающие холостые» (Engine Lope)

Это классика. Дизель на холостых начинает «танцевать» — обороты скачут вниз-вверх, давление в рампе (Rail Pressure) колеблется с амплитудой до 500 бар, хотя задание от педали газа отсутствует. Причина: износ корпуса золотника или трение в механизме. Скорее всего, проблема в низком качестве солярки или абразивном износе.

Неисправность №2: Рывки и провалы при движении (Surging)

При плавном нажатии на газ автомобиль начинает «козлить» — разгон прерывистый. Визуально на сканере при этом видно, что фактическое давление в рампе не поспевает за задающим, либо наоборот, резко перескакивает. Иначе это называют «stiction» (трение покоя) внутри MPROP.

Неисправность №3: Трудный запуск или его отсутствие

Заводится «на холодную» с пол-оборота, но после прогрева не схватывает. Или наоборот. Связано с деформацией возвратной пружины или вязкостью топлива. Если MPROP заклинивает в закрытом положении, ТНВД не качает топливо — давления в рейке нет. Метод отключения разъема, описанный выше, подтверждает диагноз.

Неисправность №4: Катастрофический отказ фильтра (CP4)

На насосах CP4.2 MPROP является «слабым звеном», куда попадает стружка при разрушении насоса. Заводской пластиковый корпус сетки фильтра разрушается от давления. Косвенно это лечится установкой усиленных версий (System Saver) с стальной рамкой и ячеей 10 микрон.

Таблица симптомов для быстрой диагностики

Симптом	Вероятная причина (MPROP)	Что еще проверить
Дергания (рывки) при 2000-2500 об/мин	Износ золотника (люфт)	Датчик давления в рампе (Rail Sensor)
Глохнет при сбросе газа накатом	Повышенное трение штока (stiction)	Подсос воздуха на магистрали низкого давления
Черный дым и падение мощности	MPROP переливает топливо (завис открыт)	Дроссельная заслонка (если есть)
Нет давления выше 300 бар	Клапан умирает (залипает на малой подаче)	Привод ТНВД (ремень/шестерня)

Таким образом, MPROP — это жизненно важный актуатор для любого Common Rail. При подозрении на неисправность не пытайтесь его чинить механически (разбирать и мыть бесполезно, это прецизионная пара). Скорее всего, потребуется замена с обязательной адаптацией через диагностическое оборудование, так как ЭБУ должно «переучить» нулевое положение нового клапана.
