Селектор АКПП (PRNDL): устройство

Селектор автоматической коробки передач (АКПП) — это не просто рычаг, который водитель переключает между положениями P, R, N, D. Как бы, скорее всего, многие специалисты недооценивают сложность этого узла. Иначе говоря, современный селектор АКПП — это многофункциональный интерфейс между водителем, блоком управления трансмиссией (TCM/PCM) и блокировкой запуска двигателя.

В технической литературе и среди диагностов это устройство чаще всего фигурирует под аббревиатурой PRNDL (Park-Reverse-Neutral-Drive-Low — положения селектора), а также под кодами ошибок P0705 (неисправность электрической цепи датчика положения селектора) и P0706-P0708 (диапазон/производительность/входной сигнал) .

Сам термин «селектор» означает устройство выбора режимов. Важно понимать, что механически рычаг, как правило, соединен с коробкой передач тросом, а не напрямую . На коробке передач установлен ингибиторный переключатель (Inhibitor Switch) или датчик положения селектора, который и преобразует механическое перемещение рычага в электрические сигналы для блока управления .

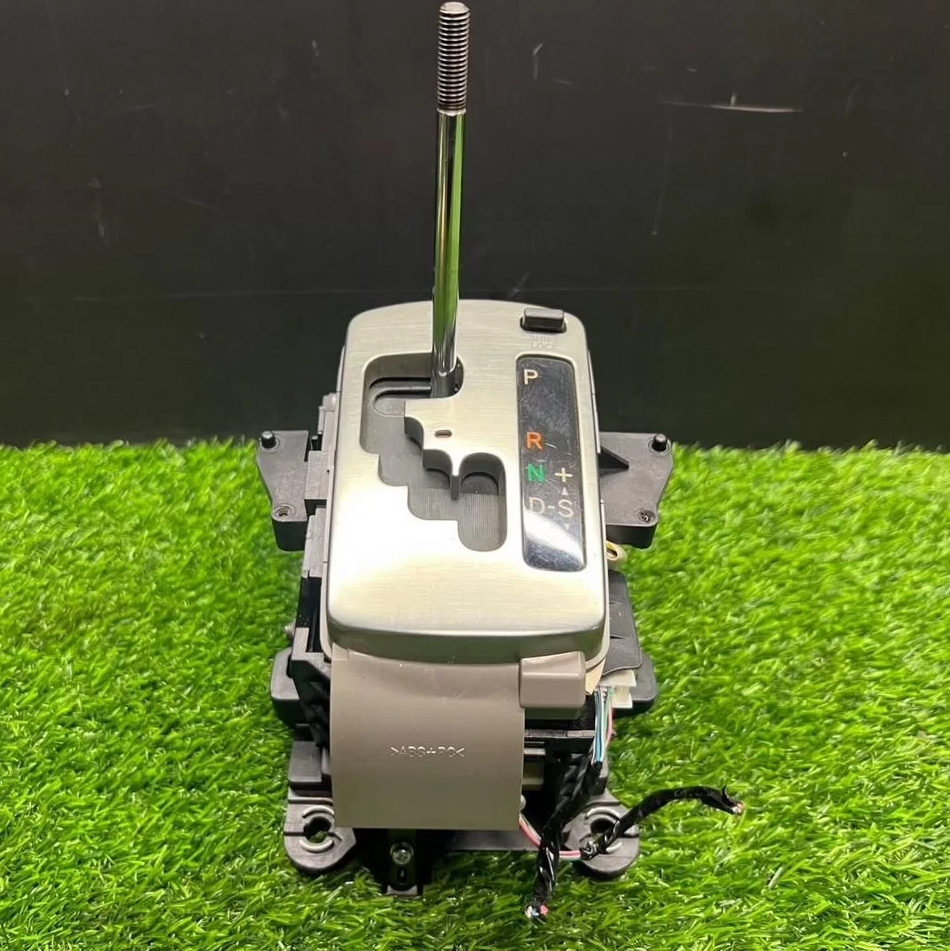

: Селектор АКПП (PRNDL): устройство; dtc_p0705_4.jpg (547.74 КБ) 1358 просмотров

Основные аббревиатуры и обозначения селектора АКПП

В зависимости от производителя автомобиля и поколения электронной архитектуры, один и тот же узел может обозначаться по-разному. Ниже приведена сводная таблица наиболее распространенных обозначений, встречающихся в принципиальных схемах, сканерах данных и технической литературе.

Аббревиатура	Расшифровка	Производитель / Применение
PRNDL	Park-Reverse-Neutral-Drive-Low	Общий стандарт OBD-II, используется в сканерах и схемах
Inhibitor Switch	Ингибиторный переключатель (блокировщик запуска)	Nissan, Mitsubishi, Subaru, Land Rover
Transmission Range Sensor (TRS)	Датчик диапазона передач	Ford, GM, Chrysler (американский стандарт)
Park/Neutral Position Switch (PNP)	Выключатель положения «Паркинг/Нейтраль»	Toyota, Honda, BMW
DTR (Digital Transmission Range)	Цифровой датчик диапазона передач	Jeep, Dodge
MLPS (Manual Lever Position Sensor)	Датчик положения рычага переключения передач	Ford (более старые модели)
Код P0705	Неисправность электрической цепи PRNDL	Стандарт OBD-II

Кроме того, в профессиональной среде можно встретить такие названия, как «датчик запрета пуска» (поскольку он блокирует стартер в положениях, отличных от P и N), «концевик селектора» или просто «переключатель режимов АКПП» .

Устройство и принцип работы селектора АКПП

Конструктивно датчик положения селектора (ингибиторный переключатель) представляет собой узел, который устанавливается непосредственно на корпусе автоматической коробки передач и механически связан с валом выбора передач .

Внутри узла находится одна из двух конструкций:

Контактная (пальчиковая) группа с дорожками: На плате нанесены медные дорожки, а на вращающемся диске закреплены подпружиненные контакты («пальчики»). При перемещении рычага селектора контакты замыкают определенные комбинации дорожек, формируя уникальный двоичный код для каждого положения (P, R, N, D, 2, L). Это самый распространенный тип на автомобилях 1990-2010 годов .

Бесконтактный (магниторезистивный или датчик Холла): В более современных автомобилях (после 2010 года) используются бесконтактные датчики. Внутри — постоянный магнит и микросхема, которая изменяет выходное напряжение в зависимости от угла поворота вала. Такие датчики более надежны, но и стоят дороже.

Независимо от типа, датчик выполняет две основные функции:

Передача информации о выбранном режиме в блок управления АКПП (TCM/PCM): ECM должен знать, хочет ли водитель ехать вперед (D), назад (R) или стоять на месте (P/N), чтобы правильно управлять гидравликой коробки.

Блокировка запуска стартера (Starter Inhibit): Датчик замыкает цепь стартера только в положениях «P» (Park) и «N» (Neutral). Это предотвращает запуск двигателя на передаче. Как бы, скорее всего, если автомобиль не заводится, а стартер даже не щелкает, первым делом проверяют именно этот концевик в датчике селектора .

Иначе говоря, неисправность датчика положения селектора может проявляться как отказом запуска двигателя, так и некорректной работой АКПП (рывки, аварийный режим, отсутствие переключений) .

Методика проверки селектора АКПП (датчика положения PRNDL)

Для полноценной диагностики потребуется цифровой мультиметр (в режиме вольтметра и омметра/прозвонки), а также, желательно, диагностический сканер для наблюдения за PID (Parameter ID) и сброса ошибок.

Шаг 1: Предварительная проверка и считывание кодов ошибок

Подключите сканер к разъему OBD-II. Проверьте наличие кодов, связанных с селектором:

P0705 (Transmission Range Sensor Circuit Malfunction — PRNDL Input): Общая неисправность цепи. ECM не может определить положение селектора .

P0706 (Transmission Range Sensor Circuit Range/Performance): Сигнал датчика не соответствует ожидаемому диапазону (например, ECM «видит» одновременно два положения) .

P0707 (Transmission Range Sensor Circuit Low Input): Напряжение сигнала слишком низкое (короткое замыкание на массу или обрыв).

P0708 (Transmission Range Sensor Circuit High Input): Напряжение сигнала слишком высокое (короткое замыкание на питание).

В режиме просмотра данных в реальном времени (Data Stream / Data List) найдите PID, отображающий положение селектора (например, «TR Position», «Gear Selector», «PRNDL Input»). При переключении рычага значение должно меняться в соответствии с выбранным режимом. Если показания сканера не совпадают с фактическим положением рычага — проблема либо в датчике, либо в регулировке троса селектора .

Шаг 2: Проверка регулировки троса селектора

Прежде чем лезть в электрику, убедитесь, что рычаг селектора в салоне и вал переключения на коробке передач синхронизированы .

Установите рычаг селектора в салоне в положение «N» (Нейтраль).

Поднимите автомобиль на подъемнике или заезжайте на смотровую яму. Найдите трос переключения на коробке передач. Ослабьте контргайку на наконечнике троса.

Переведите вручную рычаг на коробке передач в положение «N». Для этого поверните вал селектора на коробке до упора в одну сторону (это будет «P»), затем отсчитайте щелчки: обычно P — R — N — D — 2 — L. Вам нужно положение «N».

Убедитесь, что наконечник троса свободно надевается на палец рычага на коробке. Если нет — отрегулируйте длину троса вращением наконечника. Затяните контргайку.

Проверьте в салоне: индикатор на панели приборов (PRNDL) должен точно соответствовать положению рычага. Если не соответствует — регулируйте заново .

Шаг 3: Проверка электрической части датчика (мультиметром)

Для этого потребуется схема распиновки конкретного автомобиля. В общем случае на датчике есть несколько сигнальных контактов, контакт питания (+5V или +12V, в зависимости от типа датчика) и контакт массы .

Отключите разъем датчика положения селектора (на коробке передач). Включите зажигание.

Проверьте наличие питания на разъеме (обычно это контакт VREF или +12V). Если напряжения нет — ищите обрыв в проводке или неисправность блока предохранителей/реле.

Проверьте массу датчика: сопротивление между контактом GND датчика и массой кузова должно быть менее 1 Ома.

На стороне самого датчика (снятого с автомобиля) проверьте замыкание контактов в каждом положении селектора. Для этого используйте режим прозвонки мультиметра. Поворачивая вал датчика вручную, проверьте по схеме, какие контакты замыкаются в положении P, R, N, D, 2, L. Если замыкания нет (обрыв) или есть замыкание там, где его быть не должно (короткое замыкание), датчик неисправен .

Шаг 4: Проверка ингибитора (блокировки стартера)

Если двигатель не запускается, а стартер молчит:

Найдите на датчике селектора два контакта, которые отвечают за цепь стартера (обычно это отдельная пара, маркированная как ST или Starter).

Включите зажигание. Установите рычаг селектора в положение «P» или «N». Проверьте, замыкаются ли эти контакты. Если нет — либо датчик неисправен, либо нарушена регулировка троса .

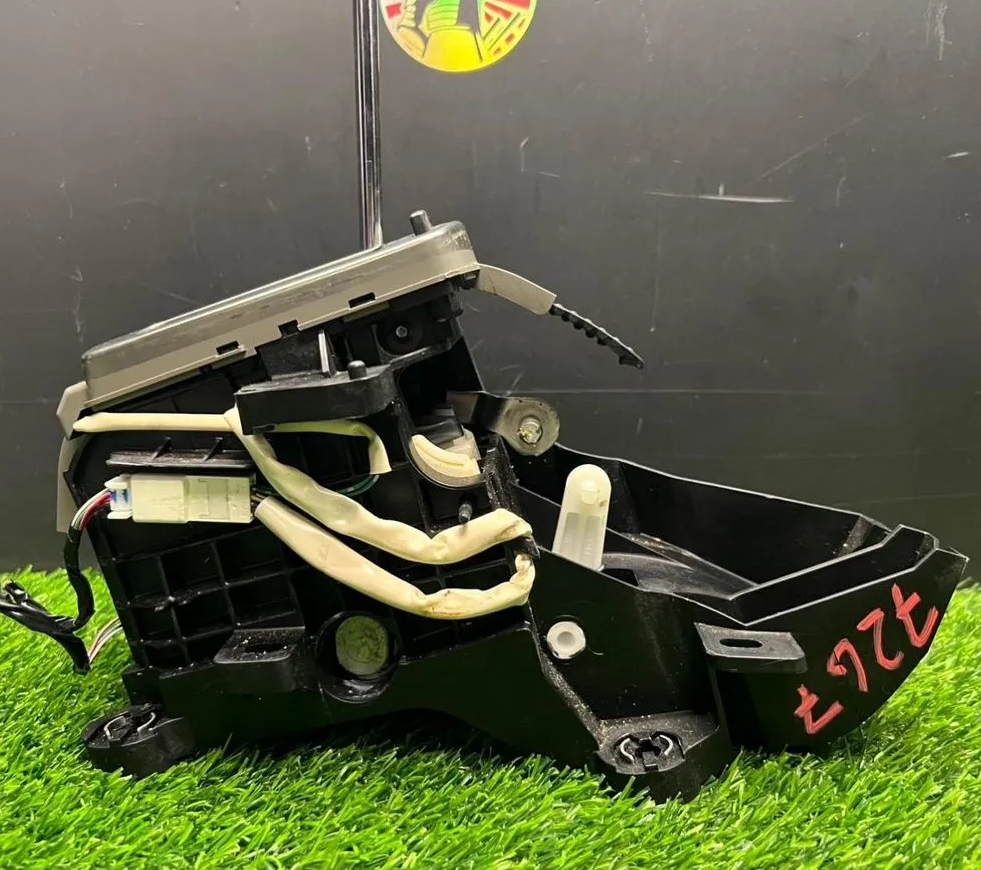

: Селектор АКПП (PRNDL): проверка; dtc_p0705_5.jpg (502.38 КБ) 1358 просмотров

Частые неисправности селектора АКПП (датчика PRNDL)

Несмотря на кажущуюся простоту, датчик положения селектора является узлом, подверженным воздействию агрессивной среды, и требует периодического обслуживания. Ниже перечислены наиболее характерные неисправности, с которыми сталкиваются специалисты.

1. Окисление контактов и коррозия дорожек (для контактных датчиков)

Это самая распространенная проблема на автомобилях старше 10 лет. Внутри датчика со временем окисляются медные дорожки и контактные «пальчики». Причина — попадание влаги, конденсата или масла через негерметичный корпус .

Симптомы: Плавающая индикация на панели приборов (вместо «D» может гореть «N» или мигать все подряд). АКПП периодически уходит в аварийный режим (обычно загорается индикатор «Check Engine» или «M+S»). Двигатель может не запускаться (стартер молчит). На сканере — ошибки P0705, P0706 .

Как бы, скорее всего, ремонт заключается в разборке датчика, зачистке дорожек мелкозернистой наждачной бумагой (например, Р500) и контактов, а также нанесении свежей смазки (литол или специальная контактная смазка) . Однако на некоторых автомобилях (например, Land Rover) эта процедура может потребовать повторения через несколько месяцев .

2. Повреждение или обрыв контактных пластин (пальчиков)

Подпружиненные контакты (пальчики) внутри датчика со временем могут сломаться из-за усталости металла или вибрации .

Симптомы: Пропадание одного или нескольких положений селектора. Например, машина заводится, но не показывает «R» (задний ход) или «D». АКПП может двигаться только в аварийном режиме (одна передача). Ремонт — замена датчика в сборе, так как восстановить сломанную пластину практически невозможно.

3. Попадание влаги и грязи внутрь корпуса (проблема конденсата)

Многие производители устанавливают датчик селектора в нижней части корпуса АКПП, куда легко попадает вода, грязь и реагенты с дороги. Также известны случаи, когда дренажная трубка кондиционера выводит конденсат прямо на датчик .

Симптомы: Проблемы возникают после дождя, мойки или длительной работы кондиционера. Коррозия прогрессирует быстро, и через несколько месяцев после чистки проблема возвращается . Решение — не только чистка датчика, но и устранение причины попадания влаги (удлинить дренажную трубку, установить защитный экран).

4. Износ или растяжение троса селектора

Трос, соединяющий рычаг в салоне с датчиком на коробке, со временем растягивается или его наконечники изнашиваются. Это приводит к тому, что фактическое положение рычага на коробке не соответствует положению селектора в салоне .

Симптомы: Индикатор на панели показывает, например, «N», а на самом деле включена передача «D». Или двигатель не запускается в положении «P», но запускается, если чуть-чуть подтянуть рычаг селектора вверх . Решение — регулировка троса или его замена.

5. Выход из строя электронной начинки (для бесконтактных датчиков)

На современных автомобилях с цифровыми датчиками (DTR, MLPS) проблема может быть в самой микросхеме.

Симптомы: Полное отсутствие сигнала с датчика. Сканер показывает «N» или «P» при любом положении рычага. АКПП не выходит из аварийного режима. Ремонт — замена датчика в сборе, так как микросхема неремонтопригодна.

6. Механическое разрушение корпуса датчика

Пластиковый корпус датчика может треснуть от удара (например, при ДТП) или из-за температурных перепадов.

Симптомы: Внутрь попадает вода и грязь, контакты окисляются. Датчик может заклинить. Решение — замена корпуса или всего датчика в сборе .

Особенности замены и ремонта датчика селектора АКПП

Замена или обслуживание датчика положения селектора требует внимательности и аккуратности.

Перед снятием датчика обязательно установите рычаг селектора в положение «N» (Нейтраль). Это необходимо, чтобы при снятии датчика вал на коробке остался в этом положении. Иначе после установки нового датчика регулировка будет крайне затруднена .

При снятии датчика на многих автомобилях (Honda, Land Rover) приходится откручивать болты в труднодоступных местах, иногда снимать теплозащитные экраны или выхлопную трубу . Запаситесь гибкими удлинителями для головок.

При разборке контактного датчика для чистки будьте осторожны с мелкими деталями (шарики, пружинки, контактные пластины). Их легко потерять. На некоторых датчиках (например, Honda CR-V) бегунок с шариком должен быть защелкнут в паз именно в положении «N» .

Вместо заводских заклепок, которыми скреплены половинки корпуса, при сборке можно использовать мелкие болты M3 или M4 с гроверами. Это облегчит повторное обслуживание в будущем .

После установки датчика и подключения троса обязательно проверьте индикацию на панели приборов во всех положениях селектора. Если индикатор не соответствует положению рычага — ослабьте крепление датчика и поверните его корпус в пазах (на большинстве датчиков есть регулировочные пазы). Добейтесь точного совпадения .

После завершения работ удалите коды ошибок из ECM и TCM с помощью сканера. Иначе система может продолжать работать в аварийном режиме, даже если механически все исправно .
