Датчик давления кондиционера (A/C pressure transducer) - что это такое, на каких двигателях автомобилей применяются, как проверить, основные типовые сигналы датчика

В современных системах климат-контроля и кондиционирования воздуха (A/C) датчик давления хладагента является критическим элементом обратной связи для блока управления двигателем (ECM/PCM). Как бы, скорее всего, специалист по диагностике не раз сталкивался с ситуацией, когда неисправность этого датчика приводит не только к отказу кондиционера, но и к нестабильной работе двигателя на холостом ходу. Иначе говоря, A/C pressure transducer — это не просто защитный выключатель, а полноценный измерительный прибор, сигнал которого влияет на управление оборотами холостого хода, включение вентиляторов радиатора и производительность компрессора.

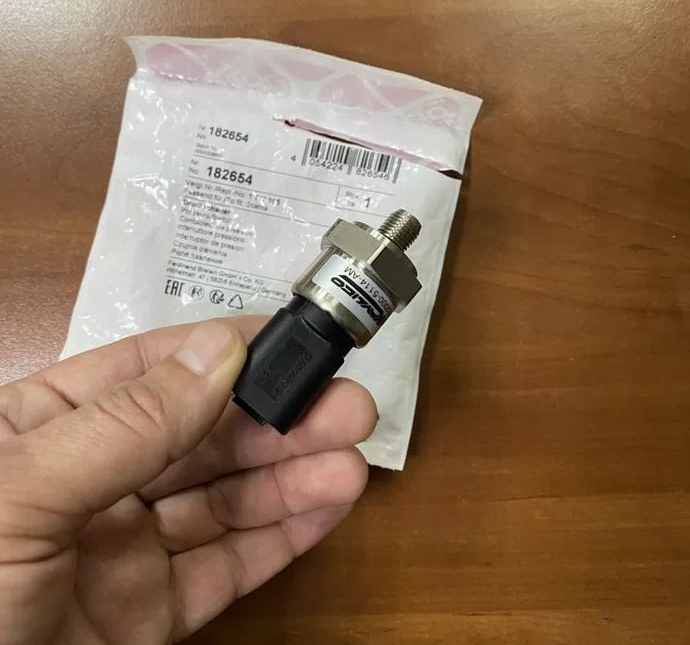

: Датчик давления кондиционера (A/C pressure transducer) - что это такое, как проверить; ac_press_1.jpg (229.1 КБ) 817 просмотров

Что такое датчик давления кондиционера и зачем он нужен

Датчик давления кондиционера (A/C pressure transducer / A/C pressure sensor) — это электронное устройство, которое устанавливается на магистрали высокого давления системы кондиционирования (как правило, между компрессором и конденсатором) и измеряет давление хладагента в реальном времени .

В отличие от простого двухпозиционного реле давления (pressure switch), которое только замыкает или размыкает контакты при достижении пороговых значений, трансдьюсер (transducer) выдает линейно изменяющийся аналоговый сигнал, позволяя ECM точно знать текущее давление . Это дает возможность плавно управлять производительностью компрессора переменной производительности (например, на Toyota, Lexus, Mercedes-Benz) или включать вентиляторы на разных скоростях в зависимости от тепловой нагрузки на конденсатор.

Основные функции датчика давления кондиционера:

Защита системы от экстремально высокого давления (обычно выше 27-30 бар) — ECM отключает компрессор .

Защита от слишком низкого давления (обычно ниже 1.5-2.0 бар) — предотвращает работу компрессора при утечке хладагента (отсутствие смазки) .

Управление вентиляторами охлаждения радиатора/конденсатора — при повышении давления ECM включает вентиляторы на повышенную скорость.

Коррекция оборотов холостого хода — при включении компрессора ECM заранее (по сигналу датчика) повышает обороты, чтобы компенсировать нагрузку.

Управление компрессором переменной производительности (например, на Toyota Camry, Lexus ES) — ECM регулирует угол наклона шайбы компрессора в зависимости от давления .

Типы датчиков давления кондиционера и их сигналы

В зависимости от производителя и года выпуска автомобиля, могут использоваться разные типы датчиков с различными типами выходных сигналов. Как бы, скорее всего, вам встретятся следующие варианты:

1. Аналоговый датчик (0.5V - 4.5V) — наиболее распространенный

Это стандарт для большинства автомобилей 1995-2020 годов выпуска (Toyota, Honda, GM, Ford, Hyundai, Kia, Nissan). Датчик имеет 3 провода и выдает линейно изменяющееся напряжение.

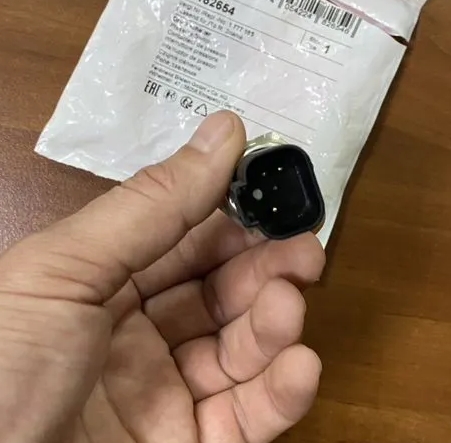

: Датчик давления кондиционера (A/C pressure transducer) как проверить; ac_press_2.jpg (109.08 КБ) 817 просмотров

Принцип работы: Внутри датчика находится пьезорезистивный элемент (тензомост) или керамическая емкостная ячейка. Давление деформирует чувствительный элемент, что изменяет его сопротивление (или емкость). ECM подает на датчик опорное напряжение +5V (VREF / VC) и по изменению падения напряжения на выходе (SIG) вычисляет давление.

Стандартный диапазон сигнала: Обычно 0.5V — при минимальном давлении (0-1 бар), 4.5V — при максимальном давлении (27-33 бар, в зависимости от калибровки).

Зависимость, как правило, строго линейная. Например, для автомобиля Toyota: 0.5V = 0 бар, 4.5V = 31 бар. Коэффициент пересчета: каждый 1V примерно равен 7.75 бар.

2. Цифровой датчик с LIN-интерфейсом (Local Interconnect Network)

Современные автомобили (примерно с 2015 года и новее) все чаще переходят на цифровые датчики с LIN-шиной. Такой датчик имеет 3 провода: питание (+12V или +5V), массу и однопроводную линию LIN-шины (Local Interconnect Network) .

Принцип работы: Внутри датчика находится микроконтроллер, который оцифровывает показания давления и передает их в ECM по протоколу LIN в виде цифрового пакета. ECM получает уже готовое значение давления в барах или psi без необходимости пересчета аналогового сигнала.

Преимущества: Меньше проводов в жгуте (LIN-шина может обслуживать несколько датчиков), более высокая помехоустойчивость, возможность передавать дополнительные данные (например, температуру хладагента, если она измеряется).

3. Датчик с ШИМ-сигналом (PWM - Pulse Width Modulation)

Встречается реже, в основном на автомобилях BMW, Mercedes-Benz и некоторых грузовиках. Выходной сигнал представляет собой меандр (прямоугольные импульсы) с постоянной частотой (например, 100 Гц или 1 кГц), а давление кодируется скважностью (Duty Cycle) — соотношением времени высокого уровня к периоду .

Типовые значения: Duty cycle 10% — минимальное давление, Duty cycle 90% — максимальное давление. Преимущество — высокая помехоустойчивость на длинных линиях связи.

Полный список аббревиатур и обозначений датчика давления кондиционера

В зависимости от автопроизводителя, датчик давления кондиционера и его цепи могут обозначаться по-разному. Иначе, диагносту необходимо знать эти синонимы для корректной работы со схемами и сканерами данных.

Обозначения датчика в целом (название компонента)

A/C Pressure Transducer: Стандартное обозначение на Ford, GM, Dodge .

A/C Pressure Sensor: Универсальное название, используется повсеместно .

Refrigerant Pressure Sensor: Часто встречается в технической документации немецких производителей (Bosch, Siemens).

A/C Dual Pressure Switch / Trinary Switch: Пусть это и не датчик в чистом виде, но в сканерах и на схемах его часто путают с трансдьюсером. Dual switch — двухпозиционное реле (защита от высокого и низкого давления). Trinary switch — трехпозиционное (добавляет сигнал для включения вентиляторов) .

Обозначения цепей датчика (распиновка разъема)

На основании анализа электросхем Dodge Avenger, Jeep Patriot и других автомобилей, можно выделить следующие стандартные маркировки :

A/C Pressure Sens FD / A/C Press Sens FD: Питание датчика (Feed). Обычно это опорное напряжение +5V (VREF) от ECM или питание +12V (для LIN-датчиков).

A/C Pressure Sens RTN / A/C Pressure Sens Rtn: Сигнальная «земля» датчика (Return). Важно: это не масса кузова, а отдельный провод до ECM для исключения помех.

A/C Pressure SIG / A/C Pressure Signal / A/C Press Sig: Выходной сигнал датчика. На аналоговых датчиках — напряжение от 0.5 до 4.5 В. На LIN-датчиках — цифровой сигнал.

VREF (Reference Voltage): Опорное напряжение +5V, подаваемое от ECM. Обозначается также как VC (на Toyota) или +5V REF .

LIN Bus / CAN Bus: Цифровая шина для современных датчиков .

Параметры в сканере данных (PID)

При подключении диагностического сканера, датчик давления кондиционера отображается под следующими именами:

A/C Pressure: Значение давления в psi, кПа или барах (наиболее информативно).

A/C Pressure Sensor Voltage: Сырое напряжение с датчика (в вольтах) — особенно полезно для проверки линейности.

Refrigerant Pressure: Аналог A/C Pressure на европейских автомобилях.

На каких автомобилях и двигателях применяется датчик давления кондиционера

Практически все автомобили, выпущенные после 1995 года и оснащенные кондиционером, имеют датчик давления. Исключение составляют лишь самые бюджетные модели начала 90-х с простым реле давления вместо трансдьюсера.

Конкретные примеры применения:

Toyota / Lexus: Все модели с 1995 года (Camry, Corolla, RAV4, Land Cruiser, ES, RX). Используется аналоговый датчик с 3-контактным разъемом, маркировка цепей — VC, E2, AC Pressure Signal.

Honda / Acura: Все модели (Accord, Civic, CR-V, MDX). Аналоговый датчик, часто вкручен в ресивер-осушитель или в магистраль высокого давления.

Ford / GM (Chevrolet, GMC) / Chrysler (Dodge, Jeep): Аналоговый датчик на всех моделях с 1996 года . Обозначения: A/C Pressure Transducer, цепи — A/C Press Sens FD, SIG, RTN.

Volkswagen / Audi / BMW / Mercedes-Benz: С 2000 года — преимущественно аналоговые датчики. С 2015 года — переход на LIN-датчики.

Hyundai / Kia: Все модели с 2000 года. Аналоговые датчики, 3 провода, сигнал 0.5-4.5V.

Как проверить датчик давления кондиционера: пошаговая инструкция

Для полноценной диагностики потребуется цифровой мультиметр (мультиметр), диагностический сканер (хотя бы простой ELM327 с приложением типа Torque Pro) и, в идеале, осциллограф для оценки качества сигнала.

Шаг 1: Визуальный осмотр и считывание кодов ошибок

Первым делом подключите сканер к диагностическому разъему OBD-II и проверьте наличие кодов, связанных с кондиционером:

P0530 (A/C Refrigerant Pressure Sensor Circuit Malfunction): Общая неисправность цепи датчика.

P0531 (A/C Refrigerant Pressure Sensor Circuit Range/Performance): Сигнал датчика выходит за пределы ожидаемого диапазона или не соответствует расчетным значениям.

P0532 (A/C Refrigerant Pressure Sensor Circuit Low Input): Напряжение сигнала слишком низкое (обычно менее 0.2-0.3 В) — обрыв или короткое замыкание на массу.

P0533 (A/C Refrigerant Pressure Sensor Circuit High Input): Напряжение сигнала слишком высокое (более 4.7-4.9 В) — короткое замыкание на питание или внутренний обрыв датчика.

Также обратите внимание на параметры в Data List (режим реального времени). При выключенном кондиционере (двигатель прогрет, A/C off) датчик должен показывать давление, соответствующее температуре окружающей среды. Например, при +25°C давление хладагента R134a в покое составляет около 5-6 бар. Если сканер показывает 0 бар или 30 бар при выключенной системе — датчик, скорее всего, неисправен.

Шаг 2: Проверка опорного напряжения (VREF) и массы

Отключите разъем датчика. Включите зажигание. На стороне жгута (разъеме, идущем к ECM) проверьте:

Напряжение между контактом A/C Pressure Sens FD (VREF) и массой кузова: должно быть 4.5 — 5.5 В (обычно ровно 5.0 В). Если напряжения нет — проверьте цепь от ECM до разъема (обрыв) или сам блок управления.

Сопротивление между контактом A/C Pressure Sens RTN (GND) и массой кузова: должно быть менее 1 Ома. Если сопротивление высокое — ищите плохой контакт или обрыв в цепи «земли».

Шаг 3: Проверка выходного сигнала (с подключенным датчиком)

Подключите разъем датчика обратно. Используйте «прокалывающие» иглы (back-probing) для доступа к контакту A/C Pressure SIG и RTN (GND) без отключения датчика. Включите зажигание (двигатель не запущен, кондиционер выключен).

Нормальное напряжение сигнала на аналоговом датчике при выключенном кондиционере (статическое давление хладагента): 0.8 — 1.5 В (зависит от температуры окружающей среды). Как бы, скорее всего, при +20°C это будет около 1.0-1.1 В.

Затем запустите двигатель и включите кондиционер (A/C on). Напряжение на сигнальном проводе должно плавно возрасти до 1.5-2.5 В (в зависимости от тепловой нагрузки). При повышении оборотов двигателя и увеличении производительности компрессора напряжение должно расти.

Если при включенном кондиционере напряжение не меняется или «скачет» — это указывает на неисправность датчика.

Шаг 4: Проверка линейности датчика (осциллограф / манометр)

Золотой стандарт диагностики — сравнение показаний датчика с показаниями эталонного манометра, подключенного к сервисному порту системы кондиционирования.

Подключите осциллограф к сигнальному проводу датчика. Запустите двигатель, включите A/C. На экране осциллографа вы увидите плавную линию без резких скачков и провалов. Если линия «дергается» или имеет прямоугольные выбросы — дорожка потенциометра внутри датчика изношена.

Одновременно следите за показаниями механического манометра. Если сканер показывает 10 бар, а манометр — 15 бар (расхождение более 15-20%), датчик «врет» и подлежит замене.

Шаг 5: Проверка датчика с LIN-интерфейсом

Для LIN-датчиков обычный мультиметр бесполезен. Вам потребуется:

Осциллограф с функцией декодирования LIN-протокола (например, PicoScope с декодером LIN) — на сигнальном проводе вы увидите цифровые пакеты, и по ним можно оценить активность датчика.

Сканер, поддерживающий чтение LIN-датчиков (профессиональный уровень — Bosch KTS, Autel MaxiSys, Launch X431).

Если сканер не видит датчик по LIN-шине, а питание и масса в норме — датчик неисправен.

Типовые неисправности датчика давления кондиционера

Как бы, скорее всего, наиболее частые причины выхода из строя датчика следующие:

Утечка хладагента через датчик: Со временем уплотнительное кольцо или сам корпус датчика (особенно на китайских аналогах) начинает пропускать хладагент. Визуально — маслянистые подтеки вокруг резьбового соединения.

Коррозия контактов в разъеме: Датчик находится под капотом, подвержен воздействию влаги, реагентов и перепадов температур. Окисление контакта SIG или GND приводит к плавающему сигналу и ошибкам P0532/P0533.

Износ пьезоэлемента: Со временем чувствительный элемент теряет линейность. Датчик может показывать заниженное давление, из-за чего ECM не будет включать вентиляторы (система перегревается) или, наоборот, будет отключать компрессор по ложному сигналу превышения давления.

Механическое повреждение: Удар (например, при аварии или неаккуратном ремонте радиатора) может повредить внутреннюю керамическую мембрану.

Замена датчика: ключевые моменты

Если диагностика показала, что датчик неисправен, замените его. При замене соблюдайте следующие правила:

Обязательно стравите хладагент из системы перед откручиванием датчика. Иначе, под высоким давлением датчик может выстрелить, что опасно для здоровья.

Используйте новое уплотнительное кольцо (медное или резиновое), смазанное небольшим количеством компрессорного масла PAG или POE (в зависимости от типа системы).

Затягивайте датчик динамометрическим ключом с рекомендованным усилием (обычно 10-15 Н·м). Перетяжка может повредить корпус датчика.

После замены вакуумируйте систему и заправьте ее точным количеством хладагента по спецификации производителя. Некорректная заправка (перезаправка или недозаправка) может привести к ложным срабатываниям нового датчика.

На некоторых автомобилях после замены датчика требуется адаптация (обучение) через сканер — ECM должен запомнить «ноль» нового датчика (статическое давление при выключенном компрессоре). Игнорирование этого шага может привести к сохранению ошибки P0531 (Range/Performance).
