Датчик давления топлива (FRP) это
Датчик давления топлива (Fuel Rail Pressure sensor, FRP) — это компонент системы управления двигателем, который в режиме реального времени измеряет давление в топливной рампе (fuel rail) и передает эти данные в электронный блок управления (ECM/PCM) . Как бы, скорее всего, специалисты по диагностике чаще всего сталкиваются с этим датчиком на автомобилях, оснащенных системами Common Rail (дизели) и непосредственным впрыском бензина (GDI). Иначе говоря, FRP — это обратная связь для блока управления, которая позволяет точно дозировать топливо через форсунки и управлять производительностью топливного насоса высокого давления (ТНВД) .

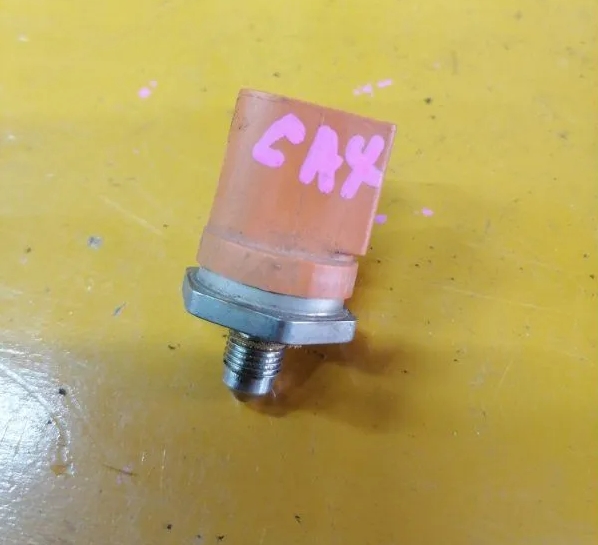

- Датчик давления топлива (FRP)
- fpr_1.jpg (137.27 КБ) 232 просмотра
Область применения: на каких двигателях встречается FRP
FRP датчики являются обязательным атрибутом современных систем впрыска с высоким давлением. Вы встретите их на следующих типах силовых агрегатов:- Дизельные двигатели Common Rail: Все современные дизели (например, TDCI от Ford, CRDi от Hyundai/Kia, CDI от Mercedes-Benz). Давление в таких системах может достигать 1800-2600 бар и выше . Датчик здесь критически важен для синхронизации впрыска.
- Бензиновые двигатели с непосредственным впрыском (GDI / FSI / TSI): Атмосферные и турбированные моторы (например, Toyota D-4, Volkswagen TSI). Давление ниже, чем в дизелях (обычно до 200-400 бар), но принцип работы тот же.
- HEUI-системы (Hydraulically actuated Electronically controlled Unit Injector): Встречаются на тяжелых грузовиках (Ford PowerStroke, International DT466). В таких системах датчик называется ICP (Injection Control Pressure) и измеряет давление масла, которое управляет плунжерами форсунок .
Физическая природа сигнала и типы датчиков FRP
Конструктивно датчик FRP вкручивается непосредственно в топливную рампу (или в линию высокого давления). Он имеет, как правило, три контакта: питание, масса и сигнал. Типы чувствительных элементов бывают разными, что влияет на логику выходного сигнала.- Пьезорезистивный (тензометрический) тип: Наиболее распространен в бензиновых GDI и многих дизелях. Внутри датчика находится мембрана с тензорезисторами. Давление деформирует мембрану, сопротивление резисторов меняется. ECM подает на датчик опорное напряжение (обычно 5V) и по изменению падения напряжения вычисляет давление .
- Емкостной тип: Давление изменяет емкость конденсатора внутри датчика. Как бы, скорее всего, такой тип встречается в системах Ford и некоторых европейских производителей. Сигнал на выходе также аналоговый .
- 0.5 Вольт — соответствует минимальному давлению (0 бар или атмосферное давление) .
- 4.5 Вольта — соответствует максимальному давлению (например, 2000 бар для дизеля или 200 бар для бензинового GDI) .
Полный список аббревиатур и обозначений FRP
В зависимости от марки автомобиля и поколения системы управления, один и тот же датчик может называться по-разному. Это критически важно при чтении принципиальных схем и выборе PID для сканера.Основные обозначения датчика и его цепей
- FRP (Fuel Rail Pressure): Общепринятый стандарт в OBD-II сканерах. Часто вы увидите два параметра: FRP (в вольтах) и FRP_A (в psi или кПа) .
- ICP (Injection Control Pressure): Используется на дизелях Ford PowerStroke (7.3L, 6.0L, 6.4L) и некоторых грузовиках. Относится к давлению масла, управляющему форсунками HEUI .
- PCV (Pressure Control Valve) / SCV (Suction Control Valve): Это не сам датчик, а регулятор давления на ТНВД. Однако в сканерах эти аббревиатуры часто идут рядом с FRP, так как они работают в паре .
- VREF (Reference Voltage): Опорное напряжение +5V, которое ECM подает на датчик . Обозначается также как VC (на Toyota).
- Signal / SIG RTN: Сигнальный провод от датчика к ECM. В схемах Ford часто маркируется как FRP_SIG .
Обозначения на принципиальных схемах (распиновка 3-х контактов)

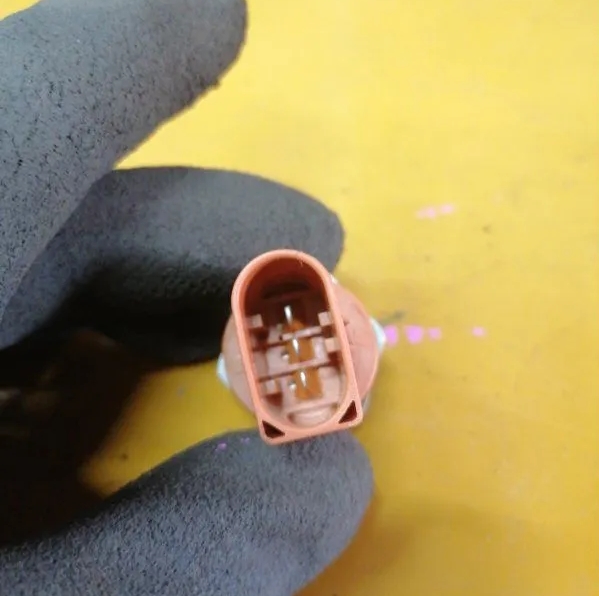

Независимо от производителя, 3-контактный датчик FRP имеет стандартную логику, хотя цвета проводов могут различаться.- Датчик давления топлива (FRP) распиновка
- fpr_2.jpg (146.32 КБ) 232 просмотра
- Контакт 1 (VCC / VREF): Питание. Обычно это 5 Вольт (реже 12В на старых системах). Подается от ECM .
- Контакт 2 (GND / E2): Сигнальная «земля». Важно: это не масса кузова, а отдельный провод до ECM для защиты от помех.
- Контакт 3 (FRP / SIG / VOUT): Выходной сигнал датчика. Напряжение изменяется линейно от 0.5 до 4.5 В в зависимости от давления .
Как проверить датчик FRP: пошаговое пособие для специалиста
Диагностику FRP следует начинать с логического анализа. Как бы, скорее всего, сканер покажет либо заниженное, либо завышенное давление, либо отсутствие сигнала. Иначе, нужно отличить неисправность самого датчика от проблем с ТНВД или проводкой.Шаг 1: Визуальный осмотр и считывание кодов ошибок
Подключите диагностический сканер (например, Delphi DS150, Launch X431, Bosch KTS). Обратите внимание на наличие следующих кодов DTC:- P0190, P0191, P0192, P0193: Классические коды неисправности цепи датчика давления топлива (обрыв, низкий/высокий сигнал) .
- P0087 / P0088: Низкое / Высокое давление в рампе. Эти коды часто выдает именно FRP, но причина может быть в механике (насос, форсунки) .
- P14C6: Современный код (General Motors, Hyundai), указывающий на нестабильность сигнала или расхождение с расчетными значениями .
Шаг 2: Проверка цепей питания и массы (мультиметром)
Отключите разъем датчика FRP. Включите зажигание.- Проверьте напряжение между контактом VREF (+5V) и массой кузова. Норма: 4.5 — 5.5 В. Если 0 В — обрыв в цепи питания ЭБУ.
- Проверьте целостность цепи GND: сопротивление между контактом датчика и «массой» ECM (пин A на разъеме ЭБУ) должно быть менее 1 Ома.
Шаг 3: Проверка выходного сигнала (с подключенным датчиком)
Подключите разъем обратно. Используйте «прокалывающие» иглы (back-probing) для доступа к сигнальному контакту (FRP_SIG) и GND. Включите зажигание (двигатель НЕ запущен).- Норма: напряжение должно быть 0.5 — 1.0 В (зависит от атмосферного давления и остаточного давления в системе) .
Если при работающем двигателе напряжение «висит» на одном уровне (0В, 5В или 2.5В) — датчик «залип» или есть обрыв.
Шаг 4: Проверка механическим манометром (Золотой стандарт)
Чтобы отличить неисправный датчик FRP от реального отсутствия давления, необходимо подключить эталонный механический манометр к топливной рампе (через специальный переходник).- Сравните показания манометра (реальное давление) и данные сканера (FRP_A). Расхождение более чем на 5-10% указывает на то, что датчик врет и подлежит замене .
Типовые неисправности и причины замены
Как бы, скорее всего, датчики FRP выходят из строя по трем основным причинам:- Механическое повреждение пьезоэлемента: Из-за гидроударов или вибрации мембрана внутри датчика теряет калибровку. Симптом — давление плавает или показывает отрицательные значения.
- Утечка топлива через датчик: Иногда датчик начинает пропускать топливо через свой разъем (из-за микротрещины). Это верный признак смерти датчика.
- Коррозия контактов: Разъемы FRP находятся в зоне высоких температур и агрессивной среды (соль, масла). Окисление контакта «Земля» приводит к тому, что ECM видит заниженное давление (сигнал падает) и перегружает насос, вызывая ошибку P0087.
