CTS (Coolant Temperature Sensor): что это такое и как работает

CTS (Coolant Temperature Sensor) переводится с английского как "Датчик температуры охлаждающей жидкости" (ДТОЖ).

Что такое CTS и зачем он нужен?

CTS — это важнейший датчик, который постоянно отслеживает температуру охлаждающей жидкости в системе двигателя. Он предоставляет критически важную информацию блоку управления двигателем (ECU/PCM) для оптимального управления работой мотора.

Как работает CTS?

Принцип работы:

• - Основан на термисторе с отрицательным температурным коэффициентом (NTC)

• - Сопротивление датчика уменьшается при нагреве жидкости

• - При низкой температуре сопротивление высокое (~2000-3000 Ом при -20°C)

• - При рабочей температуре 90°C сопротивление падает до ~200-300 Ом

• - Блок управления измеряет изменение напряжения и преобразует его в значение температуры

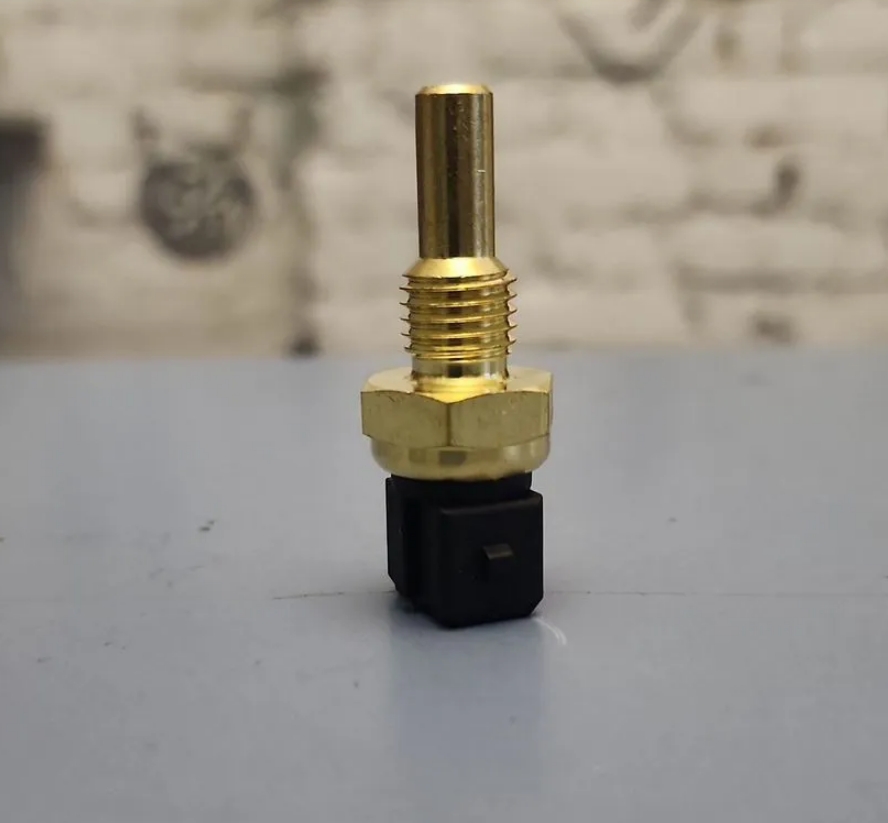

CTS (Coolant Temperature Sensor): это Датчик температуры охлаждающей жидкости


Где находится CTS?

Местоположение:

• - Впускной коллектор двигателя

• - Головка блока цилиндров

• - Корпус термостата

• - Верхний шланг радиатора

Почему CTS так важен для двигателя?

1. Управление топливной смесью

• - На холодном двигателе - обогащенная смесь

• - На прогретом двигателе - нормальная смесь

2. Регулировка угла опережения зажигания

• - Корректировка момента зажигания в зависимости от температуры

3. Управление холостым ходом

• - Повышенные обороты при прогреве

• - Нормальные обороты на прогретом двигателе

4. Контроль системы охлаждения

• - Включение вентилятора радиатора

• - Управление работой термостата

5. Влияние на другие системы

• - Активация системы EGR

• - Блокировка гидротрансформатора АКПП

• - Работа системы адсорбера

Признаки неисправности CTS

Симптомы проблем:

• - Затрудненный пуск холодного двигателя

• - Неустойчивые обороты холостого хода

• - Повышенный расход топлива

• - Перегрев двигателя

• - Черный дым из выхлопной трубы

• - Включение вентилятора на холодном двигателе

Диагностика и коды ошибок

Характерные коды неисправностей:

• - P0115 - Неисправность цепи датчика температуры охлаждающей жидкости

• - P0116 - Диапазон/рабочие характеристики цепи датчика температуры охлаждающей жидкости

• - P0117 - Низкий уровень сигнала в цепи датчика температуры охлаждающей жидкости

• - P0118 - Высокий уровень сигнала в цепи датчика температуры охлаждающей жидкости

Интересный факт

Некоторые современные автомобили используют два датчика температуры: один для ECU (управление двигателем), а второй для панели приборов (показания температуры на спидометре).
Вывод: CTS — это "термометр" двигателя, который играет ключевую роль в обеспечении оптимальной работы мотора, экономии топлива и снижении вредных выбросов. Исправная работа датчика температуры охлаждающей жидкости напрямую влияет на долговечность двигателя и эффективность его работы во всех режимах эксплуатации.
