AFM (Airflow Meter): что это такое и как работает

AFM (Airflow Meter) переводится с английского как "измеритель расхода воздуха". В русскоязычной автомобильной терминологии это устройство чаще всего называют Датчик массового расхода воздуха (ДМРВ).

Что такое AFM и зачем он нужен?

AFM (Airflow Meter) — это датчик, который механически измеряет объем воздуха, поступающего в двигатель. Он устанавливается во впускной системе, сразу после воздушного фильтра.
Его основная задача — сообщить блоку управления двигателем (ЭБУ), какой объем воздуха поступает в цилиндры в данный момент. Эта информация является критически важной для расчета оптимального количества топлива, необходимого для создания идеальной топливовоздушной смеси.

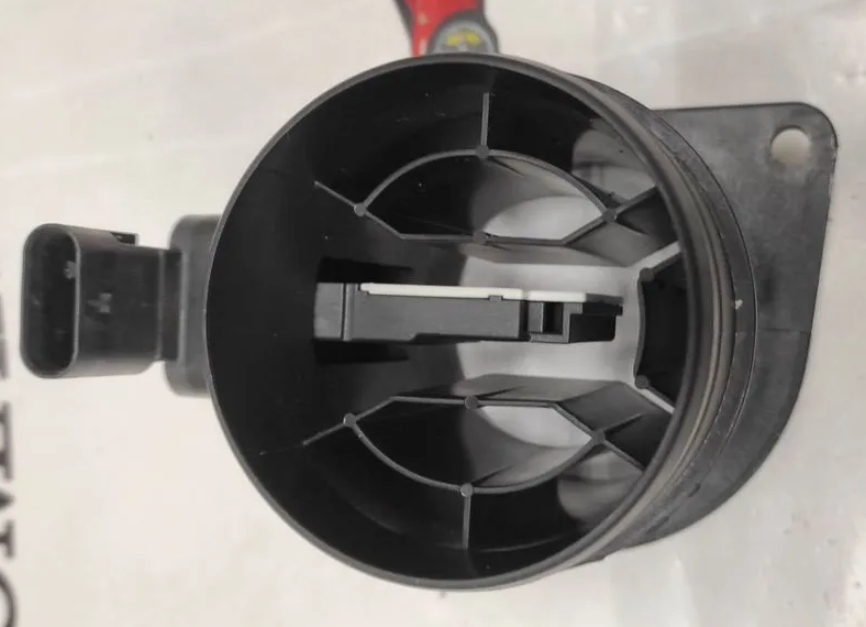

: AFM (Airflow Meter) это измеритель расхода воздуха; Screenshot_1.jpg (177.76 КБ) 390 просмотров

Как работает механический AFM?

Классический механический AFM (например, как на старых моделях Bosch) имеет внутри простую, но эффективную конструкцию:
1. Измерительная заслонка: Подвижная заслонка, установленная во впускном тракте.
2. Возвратная пружина: Пружина, которая удерживает заслонку в закрытом положении.
3. Потенциометр: Связан с осью заслонки.
Принцип работы:

Когда двигатель работает, всасываемый воздух попадает на измерительную заслонку.

Чем больше объем воздуха, тем сильнее он отклоняет заслонку, преодолевая сопротивление пружины.

Ось заслонки поворачивается, и связанный с ней потенциометр изменяет свое сопротивление.

ЭБУ считывает это изменение сопротивления и преобразует его в данные о объеме поступающего воздуха.

Почему это важно?

Без точных данных от AFM ЭБУ не сможет правильно определить, сколько нужно впрыснуть топлива. Это приводит к:
Переобогащению или обеднению смеси.
Повышенному расходу топлива.
Неустойчивой работе двигателя и потере мощности.
Увеличению вредных выбросов.

Эволюция датчика

Важно отметить, что механические AFM (измеряющие *объем*) — это устаревшая технология. В современных автомобилях их почти полностью вытеснили Датчики массового расхода воздуха (ДМРВ или MAF-сенсоры) , которые измеряют не объем, а массу воздуха. Это более точный показатель, так как он учитывает плотность воздуха, которая меняется в зависимости от температуры и атмосферного давления.
Вывод: AFM (Airflow Meter) — это механический датчик, который стал фундаментальным элементом в развитии систем электронного впрыска топлива, заложив основу для точного дозирования топлива в зависимости от количества поступающего воздуха.
