Приборы для диагностики пропусков зажигания с индивидуальными катушками

[morskoj]

Описание

За несколькими исключениями, системы зажигания COP не имеют высоковольтных проводов, что затрудняет анализ напряжения вторичной цепи. Осциллографы зажигания, использующие датчики кВ (напряжения пробоя), требуют доступа к высоковольтным проводам для получения сигналов напряжения. Когда система COP только появилась, многие мастерские просто добавляли временные отрезки высоковольтных проводов между катушкой зажигания и свечой. Эти удлинители обеспечивали доступ для подключения датчиков кВ и измерения времени горения искры. Максимальное напряжение кВ можно было наблюдать на осциллографе зажигания.

Сегодня на автомобильном рынке запчастей существует несколько инструментов, позволяющих снимать показания кВ и другую информацию с систем COP. Инструменты COP Interceptor и COP Quick Probe VS от Hickok/Waekon предоставляют простой способ диагностики проблем зажигания COP.

Эти инструменты работают на основе сигналов магнитного поля, которое генерирует катушка зажигания COP каждый раз при подаче искры на свечу зажигания. Оба инструмента используют индуктивный/антенный датчик, который размещается сверху или сбоку от катушки COP.

Модель Quick Probe VS (кат. номер 76562) использует семидюймовый антенный щуп. Когда щуп размещается на катушке зажигания при работающем двигателе, пользователь вращает колесико для регулировки чувствительности щупа до тех пор, пока сверхъяркий светодиодный кВ стробоскоп инструмента не начнет мигать. Зеленый светодиод указывает на достаточную длительность искрового разряда на свече. Наблюдая за этими двумя светодиодами, техник может определить, подает ли катушка искру на свечу стабильно, с перебоями (периодические пропуски зажигания) или не работает вовсе. При работающем двигателе щуп перемещается от катушки к катушке, чтобы определить, все ли они работают.

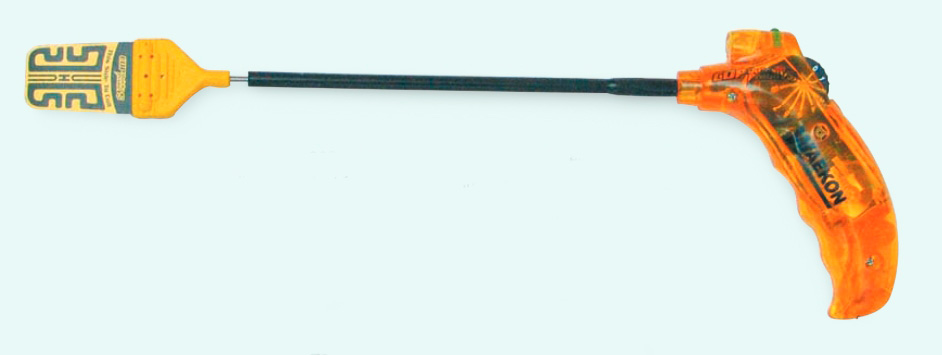

Инструмент для экспресс диагностики индивидуальных катушек зажигания Waekon COP Quick Probe VS


Инструмент Waekon COP Quick Probe VS устраняет необходимость в прокалывании проводов катушки для проверки сигнала зажигания от модуля управления двигателем (PCM). Этот инструмент также может определять, подает ли катушка типа COP искру на свечу зажигания. Фото предоставлено Hickok Inc.

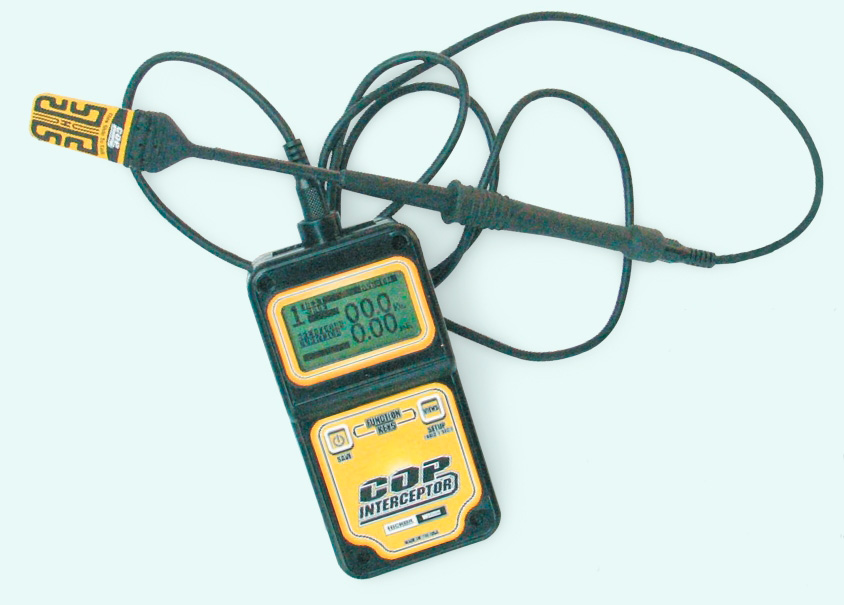

Инструмент для экспресс диагностики индивидуальных катушек зажигания Waekon COP Interceptor


Инструмент Waekon COP Interceptor измеряет, отображает и сохраняет данные вторичного зажигания каждой катушки "катушка на свече" в реальном времени для детального анализа системы зажигания. Трендовые данные могут отображаться для визуального подтверждения перемежающегося пропуска зажигания, который может не вызывать код неисправности (DTC). Фото предоставлено Hickok Inc. (продолжение)

В случае пропуска зажигания этот инструмент быстро определяет, какая катушка неисправна. Модель Quick Probe VS имеет розничную цену $139.98 и доступна в магазинах автозапчастей, онлайн и в Walmart.

COP Interceptor предоставляет больше информации, связанной с зажиганием, чем Quick Probe VS. Помимо индикации того, подает ли катушка искру на свечу, Interceptor также имеет функцию автоматической калибровки усиления (Auto-Set Gain), которая настраивает инструмент для предоставления точных данных для различных типов систем зажигания COP. Инструмент измеряет и записывает в реальном времени напряжение пробоя до 30 000 вольт и длительность горения искры в миллисекундах по мере их возникновения. Он также обладает функциями графического и числового отображения данных и сохраняет данные зажигания для до восьми цилиндров. Он обнаруживает пропуски зажигания на холостом ходу и до 4000 об/мин. Розничная цена Interceptor составляет $345.95, но в Интернете его можно найти дешевле.
