APT: Анкерный преднатяжитель ремня безопасности — фиксатор, который действует на опережение

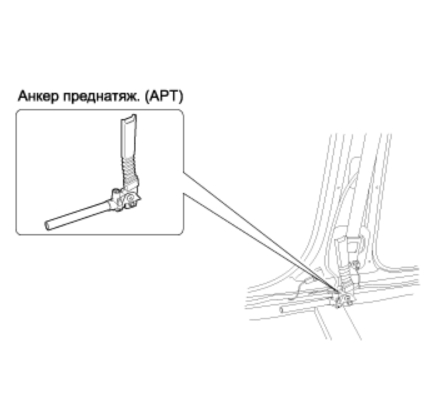

При выполнении необходимых для срабатывания условий анкерный преднатяжитель сиденья водителя задействуется одновременно с преднатяжителем ремня безопасности. Он расположен вблизи анкера сиденья водителя и представляет собой устройство для коррекции существующего короткого хода. Анкерный преднатяжитель, поддерживаемый двумя тросами, предотвращает удвоенное давление ремня безопасности на водителя, поскольку после столкновения ремень втягивается к анкерной стороне.

APT: Анкерный преднатяжитель ремня безопасности


Что такое APT?

APT (от англ. Anchor Pre-Tensioner) — это анкерный преднатяжитель. В отличие от классического преднатяжителя, который встроен в катушку (inertia reel) ремня безопасности, APT располагается в точке крепления ремня к кузову автомобиля (обычно внизу у порога или на стойке). Его задача — мгновенно устранить малейший люфт и провисание в месте фиксации ремня, обеспечивая идеальное натяжение в момент столкновения.

Зачем нужен APT? Двойной удар по провисанию

Обычный преднатяжитель эффективно убирает слабину со стороны катушки, но может оставаться минимальный зазор в местах крепления ремня к кузову. Именно эту проблему решает APT:

• - Ликвидирует микролезье: Устраняет свободный ход в анкерной точке, который неизбежно возникает из-за технологических допусков.

• - Синхронизация с другими системами: Обеспечивает одновременное и равномерное натяжение ремня по всей длине, повышая эффективность работы подушек безопасности и ограничителей усилия.

• - Защита при разных типах ударов: Особенно важен при фронтальных и фронтально-косых столкновениях, где критически важно мгновенно зафиксировать тазовую область пассажира.

Как работает анкерный преднатяжитель?

Принцип действия APT напоминает работу обычного преднатяжителя, но с особенностями в конструкции:
1. Обнаружение столкновения: Датчики удара передают сигнал на электронный блок управления (ЭБУ).
2. Активация механизма: ЭБУ отправляет импульс на пиропатрон APT. В альтернативных электрических системах срабатывает электропривод.
3. Мгновенная фиксация:

• - В пиротехнических системах заряд активирует поршень, который смещает анкерный кронштейн на несколько сантиметров вниз или в сторону, убирая провисание.

• - В электрических системах мотор перемещает крепление, обеспечивая плавное, но быстрое натяжение.

4. Фиксация и распределение нагрузки: После срабатывания механизм блокируется, обеспечивая жесткое крепление ремня к кузову. Дальше в работу вступает ограничитель усилия, который дозированно ослабляет натяжение для снижения нагрузки на грудную клетку.
Время срабатывания APT составляет 10-15 миллисекунд — сравнимо со скоростью работы других преднатяжителей.

Типы анкерных преднатяжителей

• - Пиротехнические: Наиболее распространены. Используют энергию микровзрыва для активации. Одноразовые, требуют замены после срабатывания.

• - Электрические: Более современные и многократные. Срабатывают от сигнала электромотора, могут активироваться не только при аварии, но и при экстренном торможении или риске опрокидывания.

Где устанавливается APT?

Обычно анкерные преднатяжители размещаются:

• - В нижних точках крепления ремней безопасности (у порога кузова).

• - На стойках кузова (B- или C-стойки) для задних ремней.

• - В местах крепления детских кресел системы ISOFIX.

Преимущества APT

1. Точечное устранение люфта: Работает именно там, где это необходимо — в точке крепления.
2. Синергия с другими системами: Идеально дополняет работу катушечного преднатяжителя (BPT) и ограничителя усилия.
3. Улучшенная защита для пассажиров задних рядов: Особенно важен для задних сидений, где ремни часто имеют большую длину и, соответственно, больше провисания.

Что важно знать владельцам автомобилей?

1. Непригодность после активации: Пиротехнический APT, как и другие пиросистемы, подлежит обязательной замене после срабатывания.
2. Чистота зоны крепления: Не допускайте скопления грязи, льда или посторонних предметов в зоне анкерных креплений — это может заблокировать работу механизма.
3. Диагностика: При загорании ошибки SRS (Supplemental Restraint System) необходима профессиональная диагностика, так как проблема может быть связана и с APT.

Заключение

APT — анкерный преднатяжитель — это пример того, как в современных автомобилях безопасность доводится до совершенства через внимание к мельчайшим деталям. Устраняя всего несколько сантиметров люфта, эта система вносит значительный вклад в общую эффективность защиты пассажиров. Работая в связке с другими элементами, APT обеспечивает мгновенное и равномерное натяжение ремня, что критически важно для снижения травматизма при авариях. Это технология, которая напоминает: в безопасности нет мелочей, и каждый миллиметр имеет значение.
