ESP Hyundai Описание системы, схема работы, электросхема

[morskoj]

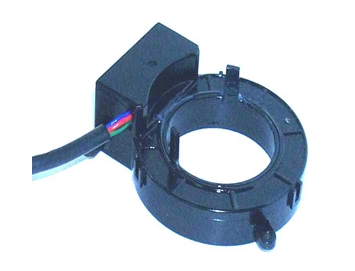

Steering angle sensor — Датчик угла поворота рулевого колеса

Типы датчиков для системы ESP:

• Относительного угла

• Абсолютного угла (требует калибровки нулевого положения при замене или демонтаже)

• Используемый тип: Относительного угла (аналогичен датчику для JM)

• Выходной сигнал: Последовательная передача данных

• Разрешение: 2° или лучше

• Максимальная измеряемая скорость: свыше 1500°/с

Steering angle sensor — Датчик угла поворота рулевого колеса

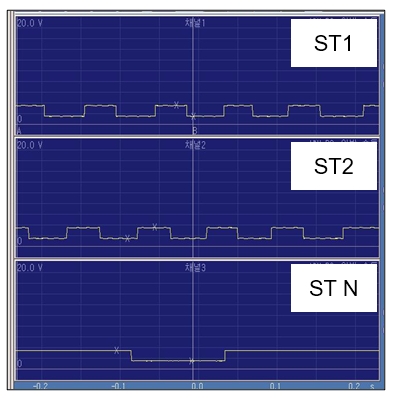

Steering angle sensor — Датчик угла поворота рулевого колеса форма сигнала


[morskoj]

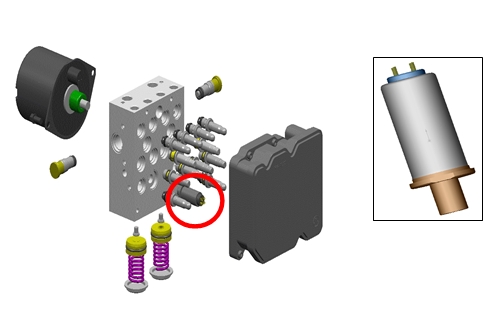

Датчик давления

Для управления PBA (ассистентом экстренного торможения) HECM использует сигнал этого датчика для принятия решения о работе. Датчик установлен внутри модуля управления, как и в системе 'Bosch 8' моделей NF, TG и CM (замена датчика отдельно невозможна).

• Рабочее напряжение: 5±0,25 В

• Максимальное измеряемое давление: 200 бар.

Датчик давления ESP


[morskoj]

Лампа предупреждения ABS

• Загорается на 3 секунды после включения зажигания и гаснет, если в системе ABS нет ошибок.

• Загорается при наличии сохраненного кода неисправности (DTC).

• Загорается во время диагностики сканером.

• Загорается при отсоединении разъема HECM.

• При горящей лампе система ABS не работает.

[morskoj]

Лампа предупреждения EBD

• Загорается на 3 секунды после включения зажигания и гаснет, если в системе EBD нет ошибок.

• Загорается при включенном стояночном тормозе.

• Загорается при недостаточном уровне тормозной жидкости.

• Загорается во время диагностики сканером.

• Загорается при отсоединении разъема HECM.

• При горящей лампе система EBD не работает.

• Загорается при неисправности соленоидного клапана, датчика скорости колеса (более двух), HECM, ошибке высокого напряжения или неисправности реле клапана.

[morskoj]

Лампа предупреждения ESP OFF

• Загорается на 3 секунды после включения зажигания и гаснет, если в системе ESP нет ошибок.

• Загорается при наличии сохраненного кода неисправности (DTC).

• Загорается во время диагностики сканером.

• Загорается при нажатии кнопки отключения ESP.

[morskoj]

Лампа ESP

• Загорается на 3 секунды после включения зажигания и гаснет, если в системе ESP нет ошибок.

• Мигает с частотой 2 Гц во время работы системы ESP.

[morskoj]

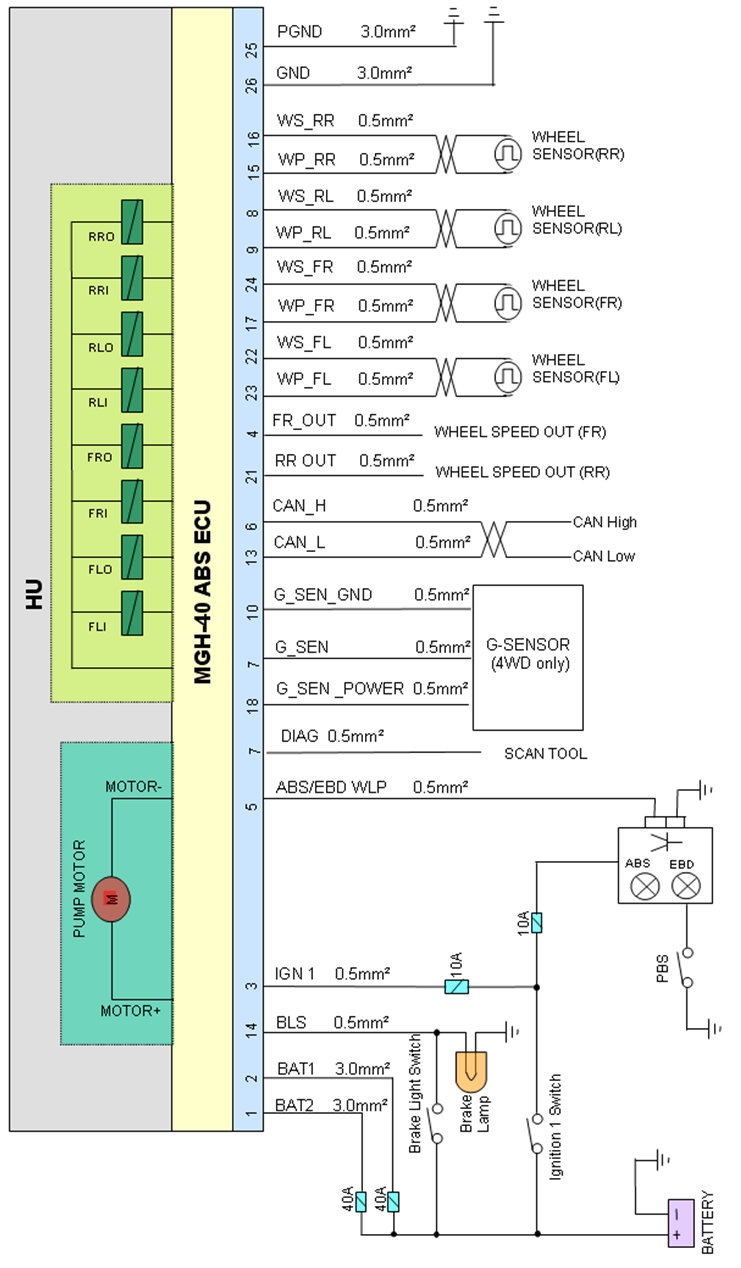

Схема подключения ABS MGH40

Схема подключения ABS MGH40


[morskoj]

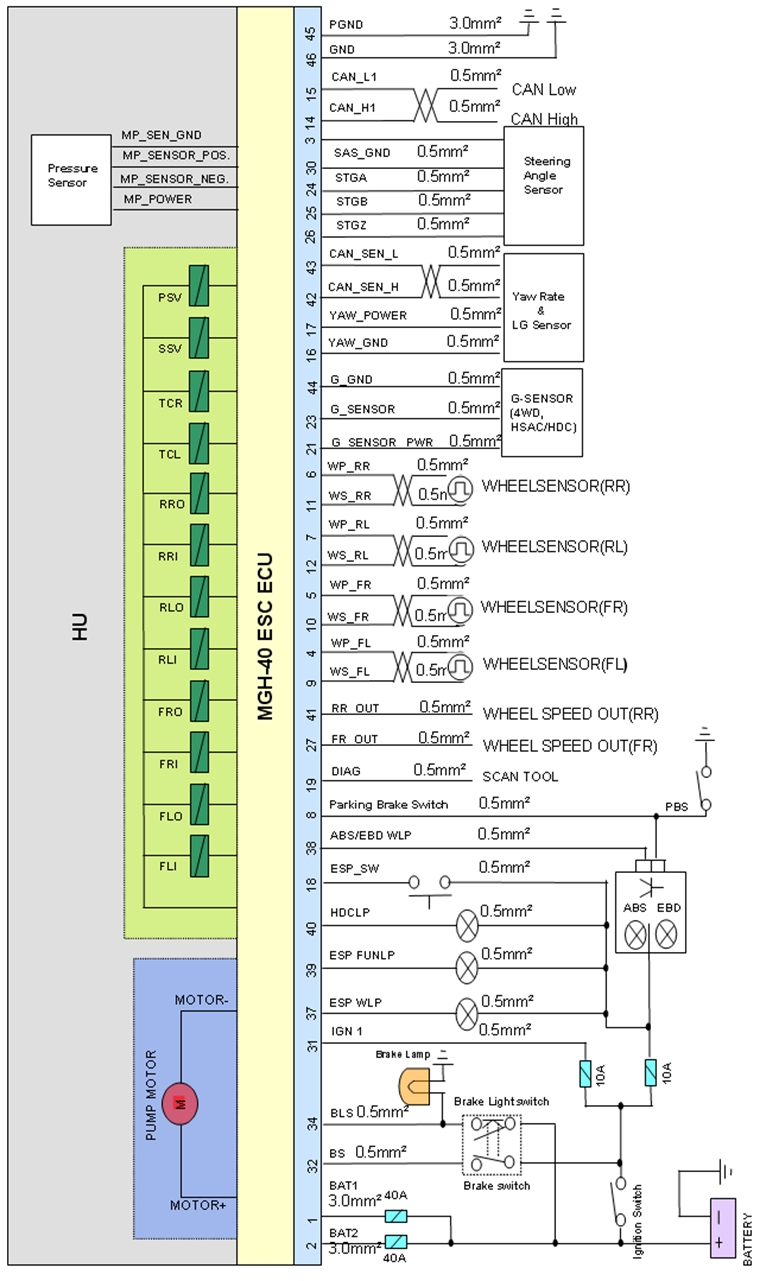

Схема подключения ESP MGH40

Схема подключения ESP MGH40
