Противоблокировочное устройство тормозной системы ("Teves") с электронной блокировкой дифференциала (EDS)

Конструкция и принцип действия

Почему к противоблокировочной автоматике тормозной системы добавилась электроника управления дифференциалом? Электронная блокировка дифференциала Электронная блокировка дифференциала представляет собой логичное дополнение к функциям противоблокировочного устройства (ABS) тормозной системы. Имея в своей основе компоненты ABS, такая электроника повышает потенциал безопасности, улучшая тяговые свойства при неблагоприятных дорожных условиях, особенно при движении на подъем, разгоне и трогании с места.

Основные отличительные особенности системы заключаются в следующем.

• Повышается степень пригодности автомобиля к зимней эксплуатации.

• Блокировка дифференциала приводится в действие не вручную, а автоматически.

• При необходимости возможно плавное принудительное включение блокировки.

• Влияние на работу рулевого управления отсутствует.

• Электроника блокировки дифференциала применима на переднеприводных и полноприводных автомобилях.

• Благодаря использованию уже имеющихся на автомобиле компонентов ABS внедрение системы не сопряжено со значительными затратами.

• Реализация дополнительной функции не нарушает работу тормозной системы в режиме использования ABS.

: Teves - тормозная система. Конструкция и принцип действия; Screenshot_1.jpg (270.12 КБ) 164 просмотра

Сообщение

Содержание

Дифференциал

Механическая блокировка дифференциала

Электронная блокировка дифференциала

Диаграмма тяговых сил

Общее описание системы EDS

Гидроагрегат с блоком клапанов системы EDS

Работа ABS с системой EDS: статический режим

Работа ABS с системой EDS: режим противоблокировочного регулирования тормозной системы

Работа ABS с системой EDS: режим блокировки дифференциала

Блок управления с функцией самодиагностики

Принципиальная схема

Сообщение

Дифференциал

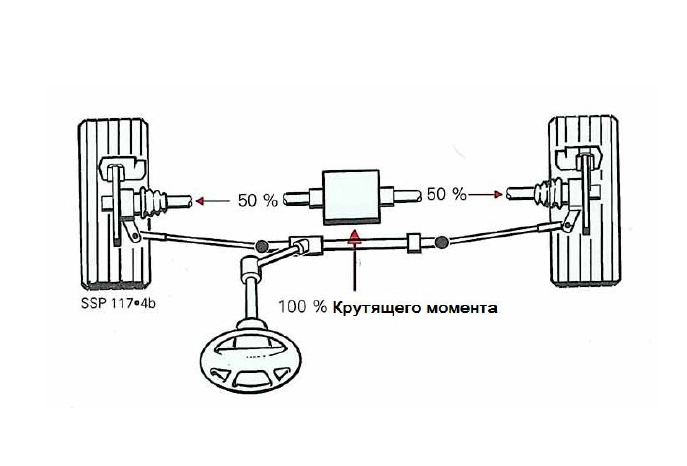

Принцип действия дифференциала

: Teves - тормозная система Дифференциал
Принцип действия дифференциала; Screenshot_2.jpg (78.93 КБ) 161 просмотр

При нормально работающем (незаблокированном) дифференциале и одинаковом коэффициенте сцепления правого и левого колес с дорогой тяговые усилия на них обоих всегда одинаковы. На каждое из них приходится по 50 % крутящего момента, поступающего на вход дифференциала. Это означает, что: то из ведущих колес, которое по условиям сцепления может реализовать меньшее тяговое усилие, одновременно (в силу равенства крутящих моментов) ограничивает и тягу противоположного колеса, тогда как блокировка дифференциала при несовпадении условий сцепления правых и левых колес устраняет эту равнораспределенность.

: Teves - тормозная система Дифференциал принцип действия; Screenshot_3.jpg (133.85 КБ) 161 просмотр

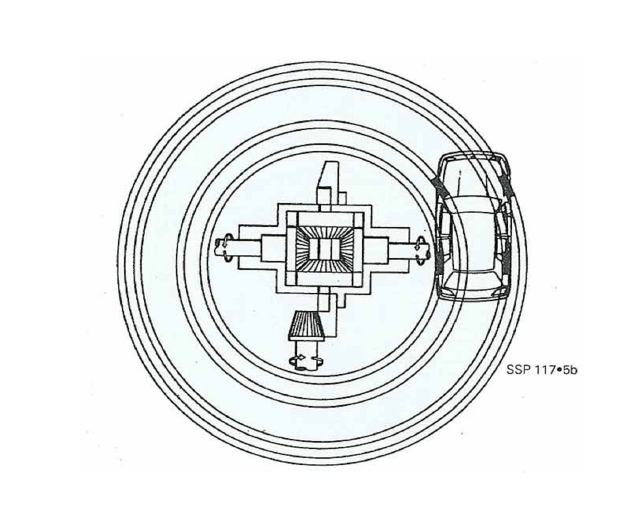

Как правило, автомобиль приводится в движение обоими колесами ведущего моста. Однако между ними нет жесткой кинематической связи. На поворотах они проходят пути разной длины, изза чего их угловые скорости тоже должны быть разными. Это несовпадение угловых скоростей компенсируется за счет работы дифференциального механизма, устанавливаемого между ведущими колесами. При прохождении поворотов крутящий момент распределяется так, что движение автомобиля возможно и при названном несовпадении.

Сказанное означает, что:

— это движение осуществляется без проскальзывания колес и нарушения характеристик их бокового увода,

— не вызывая дополнительного износа шин и

— не оказывая вредного влияния на работу рулевого управления.

Сообщение

Механическая блокировка дифференциала

: Teves - тормозная система. Конструкция и принцип действия Механическая блокировка дифференциала; Screenshot_4.jpg (440.25 КБ) 160 просмотров

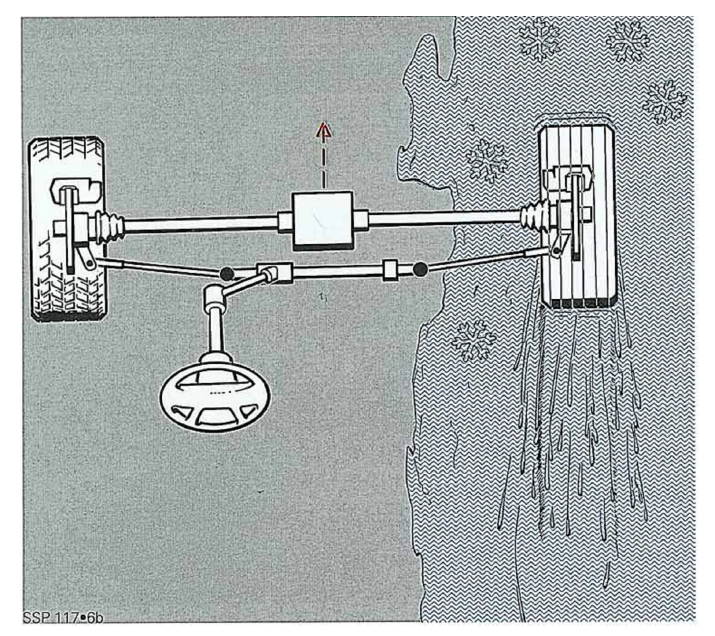

На дорогах с перепадом коэффициента сцепления по ширине проезжей части может возникнуть буксование одного из колес, иными словами, выравнивающий эффект дифференциала в этом случае оборачивается уменьшением реализуемого тягового усилия. Каждое из колес может передавать при этом усилие не больше допускаемого по условиям сцепления на скользкой стороне покрытия. Механическая блокировка, устраняющая выравнивающий эффект, обеспечивает и улучшение тяговых свойств, проистекающее из того, что при односторонней скользкости покрытия колесо, имеющее больший коэффициент сцепления с дорогой, может реализовать и большее тяговое усилие. Однако в переднем ведущем мосту механическая блокировка дифференциала практически неприменима. Перепад тяговых усилий на противоположных колесах слишком сильно понизил бы комфортность управления автомобилем. Кроме того, обычные механизмы блокировки дифференциала в общем случае не пригодны для автомобилей с противоблокировочным устройством, которое, регулируя процесс торможения, оказалось бы под их существенным влиянием.

Сообщение

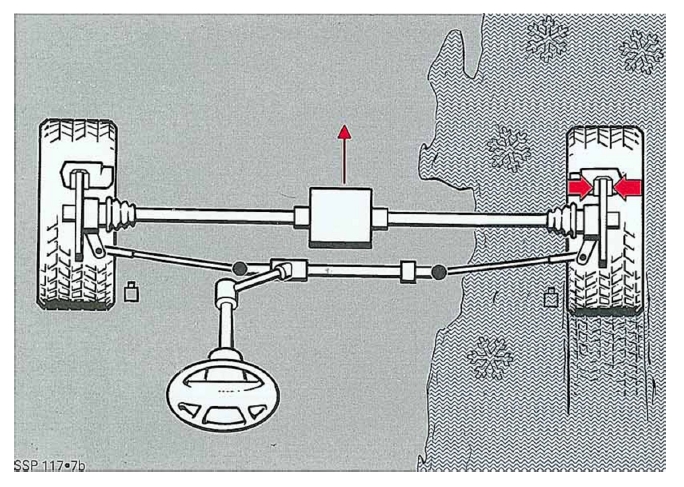

Электронная блокировка дифференциала

: Re: Teves - тормозная система. Конструкция и принцип действия Электронная блокировка дифференциала; Screenshot_5.jpg (294.89 КБ) 159 просмотров

Названных недоcтатков лишена система электронной блокировки дифференциала (EDS).
Электронный авторегулятор, получая сигналы от датчиков частоты вращения, имеющихся в составе ABS, определяет угловые скорости ведущих колес и непрерывно сопоставляет их между собой. При несовпадении угловых скоростей, возникающем, например, при буксовании одного из колес, оно подтормаживается до тех пор, пока не сравняется по частоте вращения с небуксующим. В результате такого регулирования возникает реактивный момент, который в случае необходимости создает эффект механически заблокированного дифференциала. Соответственно колесо, имеющее лучшие условия сцепления с дорожным покрытием, может передавать большее тяговое усилие. Силы, обусловленные работой системы EDS, настолько незначительны, что не оказывают негативного влияния на управляемость и устойчивость автомобиля при движении. Система в равной мере пригодна также для передне и полноприводных машин. При разности частот вращения порядка 110 1/мин система автоматически включается в работу и без ограничений действует на скорости до 40 км/ч. При последующем повышении скорости система плавно и совершенно незаметно для водителя выходит из рабочего режима. Система EDS действует и при движении задним ходом, однако при прохождении поворотов она не срабатывает. Самопроизвольное срабатывание тормоза при нормальной езде исключается, поскольку система имеет многократную, как электронную, так и гидравлическую защиту. Изменение температуры тормозов непрерывно контролируется электроникой блока управления, которая воспроизводит ее в функции продолжительности и частоты срабатывания EDS. При превышении допустимой температуры система EDS отключается. Действие ABS тормозной системы после такого отключения сохраняется.

Сообщение

Диаграмма тяговых сил

Тяговые силы, реализуемые при экстремальной разности коэффициентов сцепления ведущих колес с покрытием (на примере переднеприводного автомобиля "Golf")

: Teves - тормозная система. Конструкция и принцип действия Диаграмма тяговых сил; Screenshot_6.jpg (84.23 КБ) 158 просмотров

А — сухое асфальтовое покрытие (под левыми колесами)

Е — мокрое обледенелое покрытие (под правыми колесами)

Функцию увеличения тягового усилия и повышения потенциала безопасности система EDS особенно успешно реализует при экстремальном перепаде коэффициента сцепления по ширине проезжей части. Кроме того, она помогает без проскальзывания передавать на дорогу увеличенную силу тяги при движении с прицепом.

Сообщение

Общее описание системы EDS

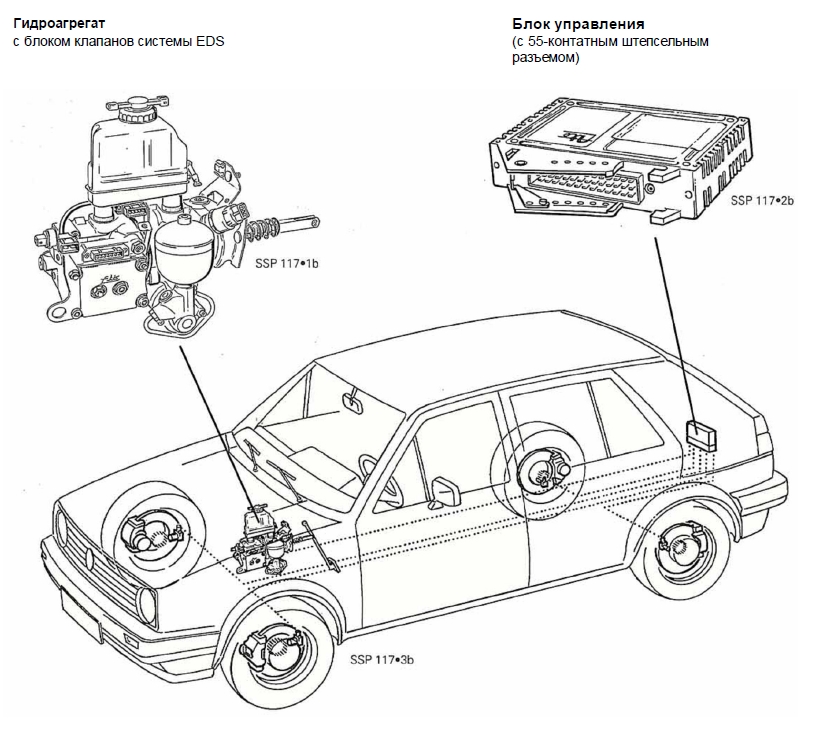

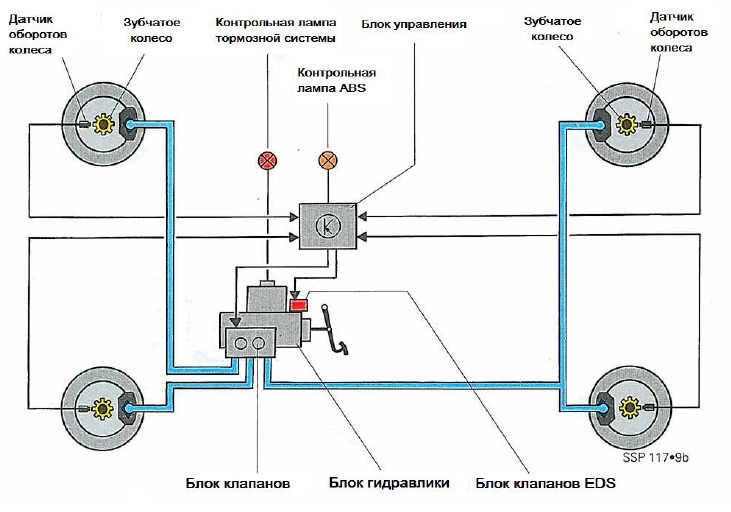

Противоблокировочное устройство тормозной системы с электронной блокировкой дифференциала.

: Teves - тормозная система. Конструкция и принцип действия Общее описание системы EDS; Screenshot_7.jpg (160.76 КБ) 157 просмотров

Оснащение электронной блокировкой дифференциала возможно только для автомобилей с ABS тормозной системы и предусматривается для моделей "Passat", "Golf", "Jetta" и "Corrado". Для реализации функции EDS используются уже имеющиеся компоненты ABS. В состав гидроагрегата дополнительным узлом входит блок клапанов системы EDS. Прежний блок управления заменен новым, с расширенным программным обеспечением, рассчитанным на обслуживание ABS с системой EDS. В соответствии с нововведениями видоизменился и жгут электропроводки.

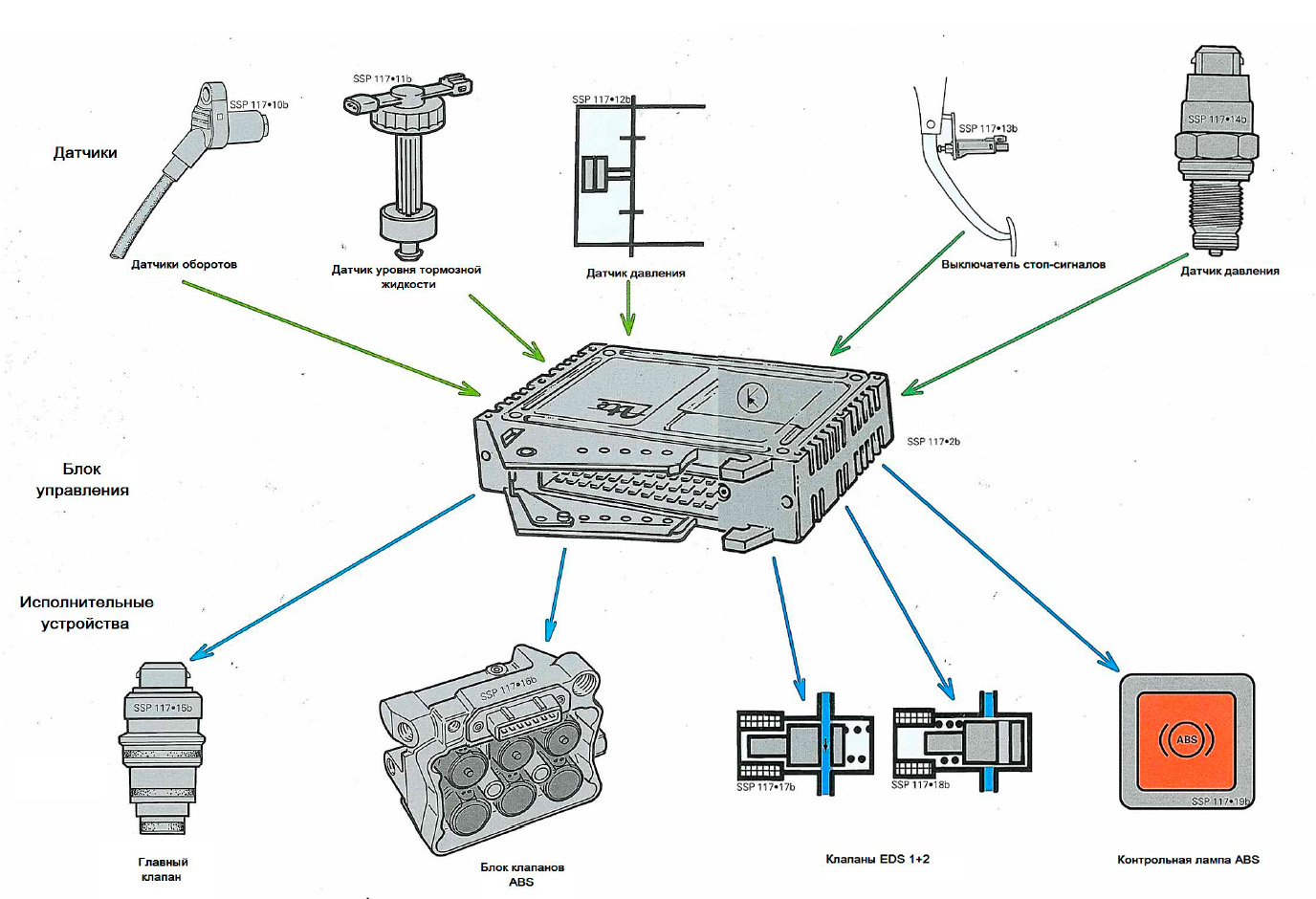

Схема системы EDS

: Teves - тормозная система. Конструкция и принцип действия Схема системы EDS; Screenshot_8.jpg (227.86 КБ) 157 просмотров

Сообщение

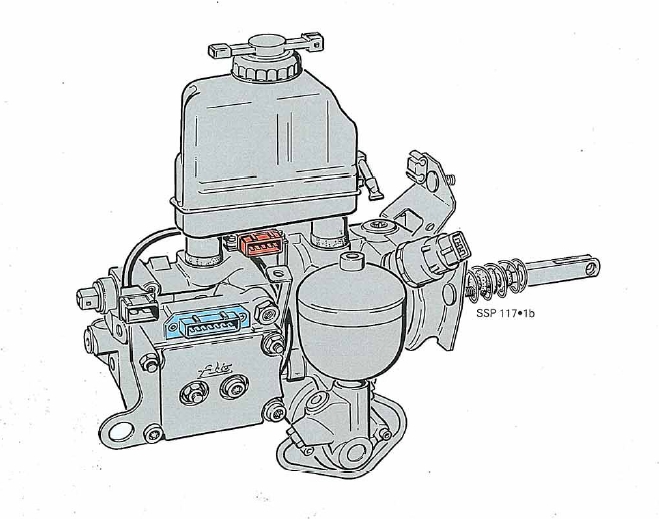

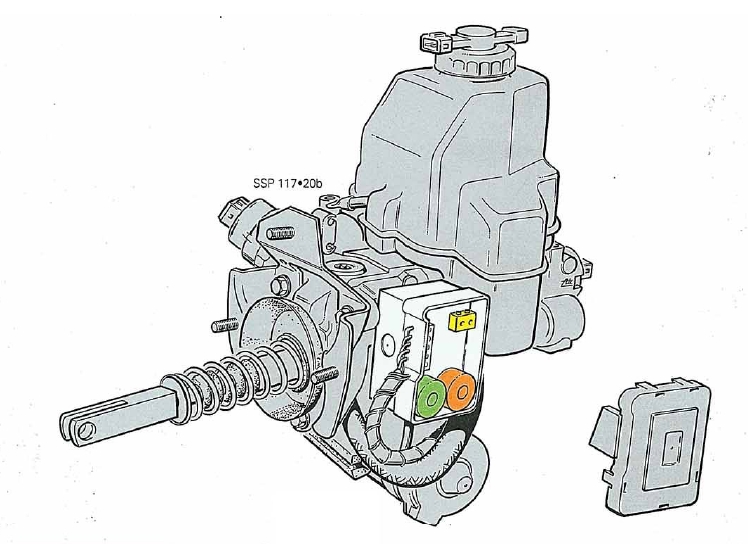

Гидроагрегат с блоком клапанов системы EDS

: Teves - тормозная система. Конструкция и принцип действия Гидроагрегат с блоком клапанов системы EDS; Screenshot_9.jpg (182.1 КБ) 153 просмотра

EDS-клапан 1 Screenshot_10.jpg (22.13 КБ) 153 просмотра	EDS-клапан 1 В статическом режиме и во время работы ABS этот клапан закрыт. При работе системы EDS он открыт, что позволяет подавать давление к суппортам передних дисковых тормозных механизмов.
EDS-клапан 2 Screenshot_11.jpg (22.72 КБ) 146 просмотров	EDS-клапан 2 В статическом режиме и во время работы ABS этот клапан открыт. При работе системы EDS он закрыт, предотвращая обратное течение тормозной жидкости в заправочный бачок.
Датчик давления Screenshot_12.jpg (13.42 КБ) 146 просмотров	Датчик давления Если во время работы электронной блокировки дифференциала (EDS) будет нажата педаль тормоза, система автоматически переключится на режим ABS. Необходимый сигнал для этого переключения формируется манометрическим выключателем.

: Teves - тормозная система. Конструкция и принцип действия Гидроагрегат с блоком клапанов системы EDS 2; Screenshot_13.jpg (151.51 КБ) 141 просмотр

: Teves - тормозная система. Конструкция и принцип действия Гидроагрегат с блоком клапанов системы EDS 3; Screenshot_14.jpg (17.38 КБ) 141 просмотр

Изменение конструкции
Был модифицирован штепсельный разъем для подключения электромагнитных клапанов ABS:

Выполнена перекодировка контактов

Изменен цвет разъема на серый

: Teves - тормозная система. Конструкция и принцип действия Гидроагрегат с блоком клапанов системы EDS 4; Screenshot_15.jpg (16.01 КБ) 141 просмотр

Нововведение
В конструкцию добавлен новый штепсельный разъем для подключения блока клапанов системы EDS (электронной блокировки дифференциала).
Особенности:

Обеспечивает интеграцию EDS с основной тормозной системой

Упрощает обслуживание и диагностику системы

Сообщение

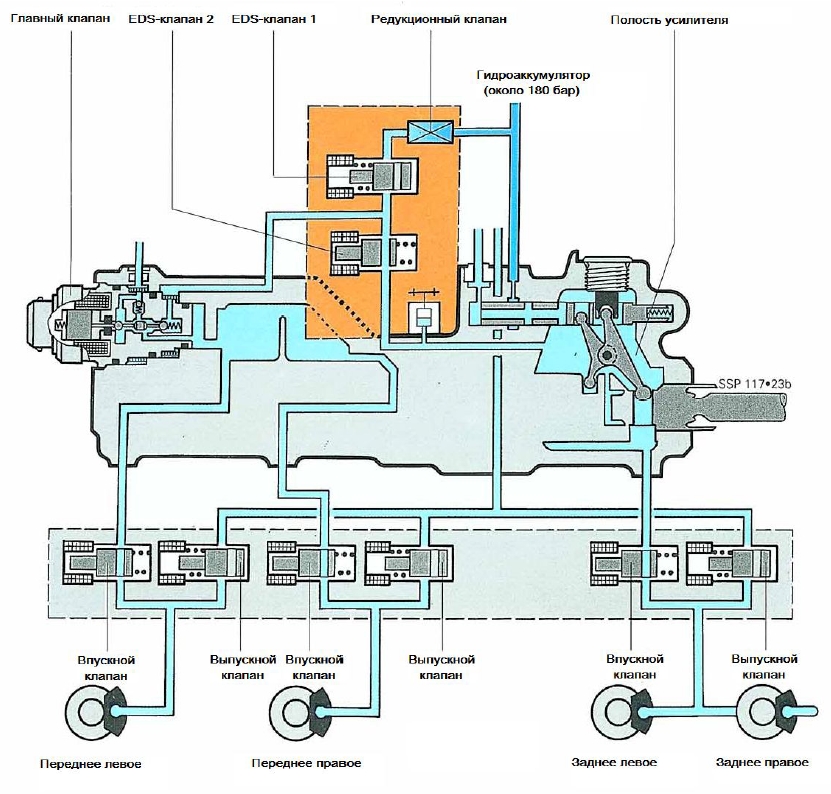

Работа ABS с системой EDS: статический режим

Система готова к работе примерно через 10 с после пуска двигателя, с момента, когда погаснет ее контрольная лампа. В гидроаккумуляторе поддерживается давление порядка 180 бар.

: Работа ABS с системой EDS: статический режим; Screenshot_16.jpg (361.29 КБ) 140 просмотров

Сообщение

Работа ABS с системой EDS: режим противоблокировочного регулирования тормозной системы

При воздействии на тормозную педаль давление из гидроаккумулятора подается в полость усилителя, а оттуда через второй клапан системы EDS и главный клапан — к электромагнитным клапанам. В соответствии с фактическим ходом педали осуществляется более или менее интенсивное торможение автомобиля.

: Работа ABS с системой EDS: режим противоблокировочного регулирования тормозной системы; Screenshot_17.jpg (378.89 КБ) 139 просмотров

Сообщение

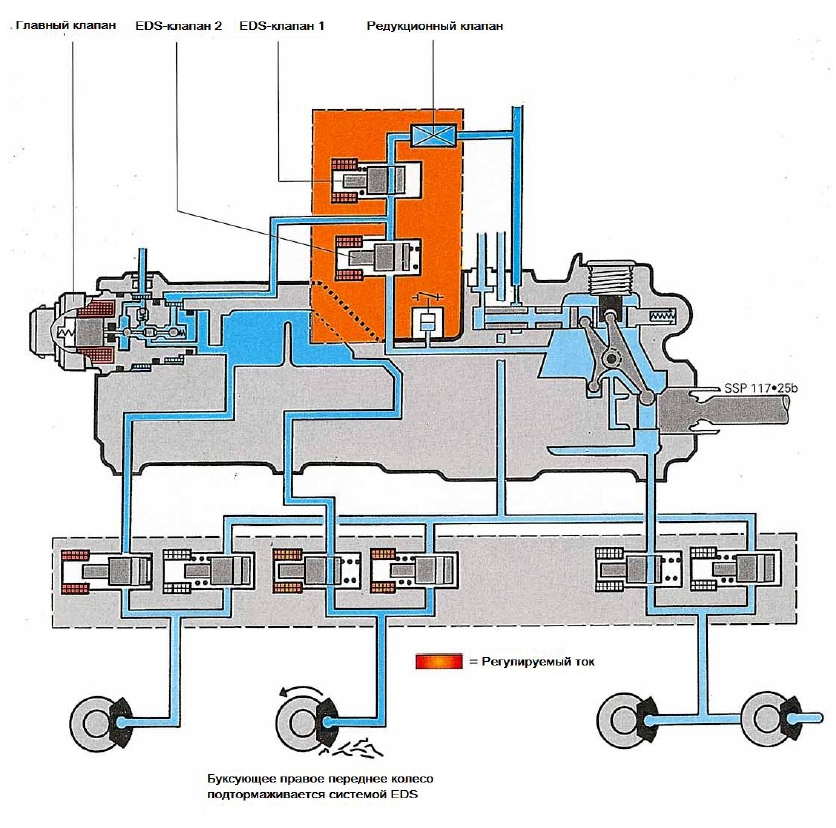

Работа ABS с системой EDS: режим блокировки дифференциала

Буксование одного из передних колес распознается с момента его возникновения по сигналам датчиков угловых скоростей. Электроника открывает второй клапан системы EDS (одновременно закрывая первый) и главный клапан. Теперь тормозная жидкость, проходя через редукционный клапан в главный тормозной цилиндр, создает в нем давление от 60 до 70 бар. В результате под управлением пары клапанов A8S, обслуживающей тормозной контур буксующего колеса, создается тормозной момент, который в сумме с возможно передаваемым на него крутящим моментом равен моменту, реализуемому на стороне с более высоким коэффициентом сцепления.

: Работа ABS с системой EDS: режим блокировки дифференциала; Screenshot_18.jpg (375.14 КБ) 102 просмотра

Сообщение

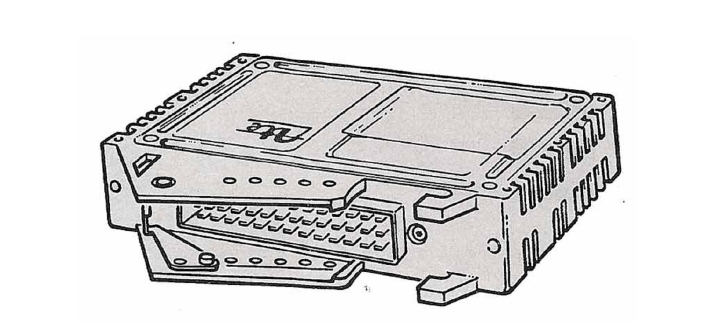

Блок управления с функцией самодиагностики

: Блок управления с функцией самодиагностики; Screenshot_19.jpg (115.93 КБ) 101 просмотр

Самодиагностика предусмотрена в числе функций блока управления ABS с системой EDS.

Отличительные особенности самодиагностики:

1. Самодиагностике подконтрольны электрические и электронные компоненты ABS с системой EDS.

2. Блок управления распознает и записывает в памяти регистратора неисправностей неполадки, возникающие во время работы и в процессе самой диагностики.

3. Спорадически возникающие сбои записываются в памяти с разрушением информации, тогда как все остальные — в долговременной памяти.

4. Дефекты электромагнитных клапанов считаются приоритетными по отношению к спорадически возникающим сбоям.

5. Вывод кода неисправности сериями вспышек контрольной лампы осуществляется с помощью дефекточитающего тестера V.A.G 1551.

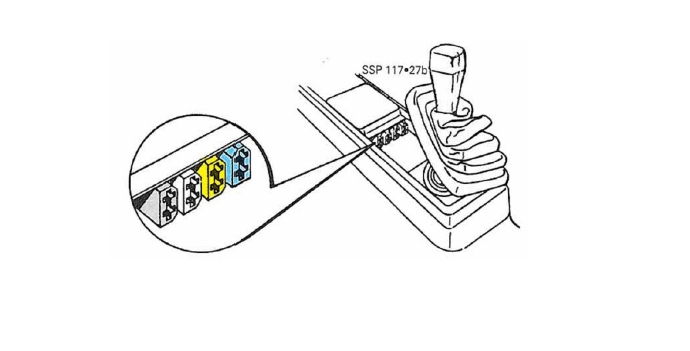

Контакты для его подключения при диагностике находятся под декоративной крышкой у основания рычага управления коробкой передач.

6. Информация, записанная в памяти регистратора неисправностей, автоматически стирается после ее полного вывода, устранения дефекта и первого превышения автомобилем скорости 30 км/ч.

: Блок управления с функцией самодиагностики 2; Screenshot_20.jpg (56.38 КБ) 101 просмотр

Сообщение

Принципиальная схема

: Teves - тормозная система. Конструкция и принцип действия Принципиальная схем; Screenshot_21.jpg (530.89 КБ) 90 просмотров

Открыть схему

Обозначения

А - Аккумулятор
F - Выключатель сигнала торможения
F 9 - Выключатель контрольной лампы ручного тормоза
F 34 - Контактный датчик аварийного падения уровня тормозной жидкости (в составе ABS)
F 109 - Манометрический выключатель высокого давления для ABS
F 115 - Первый манометрический сигнальный выключатель ABS
F 116 - Второй манометрический сигнальный выключатель ABS
F 117 - Манометрический выключатель-сигнализатор аварийного падения уровня тормозной жидкости
F 137 - Манометрический выключатель в цепи управления ABS
G 44 - Датчик угловой скорости правого заднего колеса
G 45 - Датчик угловой скорости правого переднего колеса
G 46 - Датчик угловой скорости левого заднего колеса
G 47 - Датчик угловой скорости левого переднего колеса
J 104 - Блок управления ABS с системой EDS
J 102 - Реле ABS
J 59 - Реле разгрузки Х-образного контакта
J 185 - Реле гидронасоса
К 7 - Контрольная лампа двухконтурной рабочей тормозной системы и ручного тормоза
К 47 - Контрольная лампа ABS
М 9 - Лампа левого сигнала торможения
М 10 - Лампа правого сигнала торможения
N 55 - Гидроагрегат ABS
N 99 - Впускной клапан ABS, обслуживающий правое переднее колесо
N 100 - Выпускной клапан ABS, обслуживающий правое переднее колесо
N 101 - Впускной клапан ABS, обслуживающий левое переднее колесо
N 102 - Выпускной клапан ABS, обслуживающий левое переднее колесо
N 103 - Впускной клапан ABS, обслуживающий задние колеса
N 104 - Выпускной клапан ABS, обслуживающий задние колеса
N 105 - Главный клапан ABS
N 125 - Первый клапан системы EDS
N 126 - Второй клапан системы EDS
S 53 - Предохранитель гидронасоса ABS
S 54 - Предохранитель клапанов ABS
V 64 - Гидронасос ABS с системой EDS
С - Конденсатор датчика угловой скорости
