Проверка высоковольтных проводов зажигания

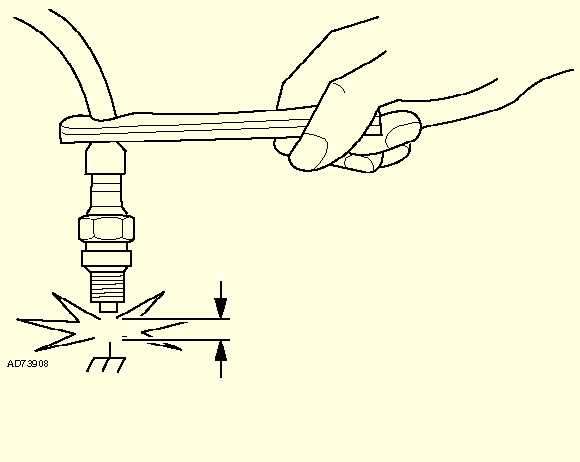

Проверка "на искру"

ВАЖНО: Перед проведением теста отсоедините разъемы форсунок, чтобы избежать повреждения каталитического нейтрализатора.

Порядок проверки:

• Убедитесь, что зажигание выключено

• Отсоедините один высоковольтный провод от свечи зажигания

• Подключите тестовую свечу к высоковольтному проводу

• С помощью изолированных плоскогубцев удерживайте тестовую свечу на расстоянии 5 мм от надежного "массы"

• Кратковременно проверните двигатель стартером

• Проверьте наличие мощной голубой искры

• Повторите тест для каждого высоковольтного провода

Интерпретация результатов:

Нормальная искра: яркая голубая, стабильная

• Слабая или оранжевая искра указывает на проблемы в системе зажигания

• Отсутствие искры требует диагностики компонентов высоковольтной цепи

Дополнительные рекомендации:

• Используйте только специальную тестовую свечу

• Проверяйте провода поочередно

При отсутствии искры проверьте:

• Катушку зажигания

• Трамблер (если имеется)

• Модуль зажигания

• Целостность высоковольтных проводов

• Избегайте контакта с токопроводящими частями во время теста

Меры предосторожности:

• Не держитесь за металлические части проводов во время проверки

• Не допускайте искрения вблизи топливных компонентов

• Всегда используйте изолированный инструмент

Двигатель Renault K7M Проверка высоковольтных проводов зажигания


Каталожные номера свечей, высоковольтных проводов

[morskoj]

K7M Угол опережения зажигания и порядок работы цилиндров

Проверка и регулировка

Технические характеристики

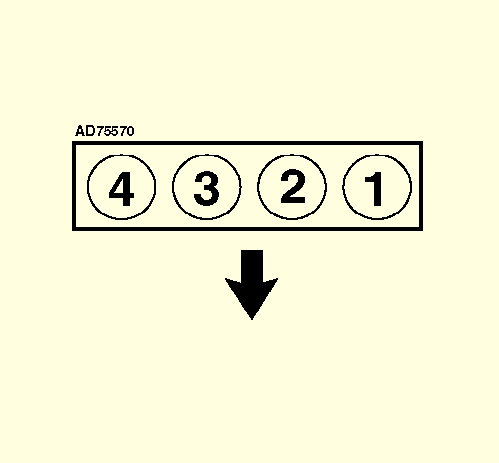

Порядок работы цилиндров	1-3-4-2

Особенности системы:

• Угол опережения зажигания контролируется электронным блоком управления (ЭБУ)

• Ручная регулировка не предусмотрена

• Все корректировки выполняются автоматически системой управления двигателем

Критические моменты для проверки:

• Правильность подключения высоковольтных проводов согласно порядку работы цилиндров

• Соответствие меток ГРМ при замене ремня/цепи

• Отсутствие пропусков зажигания

Методика проверки:

• Визуально убедитесь в правильном подключении проводов к катушкам зажигания

• Проверьте соответствие порядка подключения (1-3-4-2)

• Используйте диагностический сканер для контроля угла опережения зажигания

Примечания:

Неправильный порядок подключения проводов приведет к:

• Неустойчивой работе двигателя

• Снижению мощности

• Повышенной вибрации

• Возможному повреждению каталитического нейтрализатора

• Для точной диагностики используйте мотор-тестер при наличии пропусков зажигания

Рекомендации:

• При замене компонентов системы зажигания всегда проверяйте порядок подключения

• Используйте только оригинальные высоковольтные провода

• При возникновении проблем с зажиганием сначала выполните компьютерную диагностику

K7M Угол опережения зажигания и порядок работы цилиндров


[morskoj]

Проверка катушки зажигания

Проверка напряжения питания катушки зажигания

Клеммы	Напряжение
2 и масса	Напряжение АКБ

Порядок проверки:

• Убедитесь, что зажигание выключено

• Снимите верхнюю крышку двигателя

• Отсоедините разъем катушки зажигания

• Включите зажигание

• Проверьте напряжение между клеммой разъема жгута проводов и массой

• Повторите проверку для каждой катушки

Примечание: Если напряжение не соответствует норме - проверьте целостность проводки.

Двигатель Renault K7M Проверка напряжения питания катушки зажигания


Проверка первичной обмотки

Клеммы	Сопротивление
1 и 2	~0,5 Ом

Методика проверки:

• Убедитесь, что зажигание выключено

• Снимите верхнюю крышку двигателя

• Отсоедините разъем катушки зажигания

• Измерьте сопротивление между клеммами катушки (см. Рис. 17[1])

• Повторите для каждой катушки

Двигатель Renault K7M Проверка Проверка первичной обмотки катушки зажигания


Проверка вторичной обмотки

Клеммы	Сопротивление
Сопротивление	~10000 Ом

Порядок диагностики:

• Убедитесь, что зажигание выключено

• Снимите верхнюю крышку двигателя

• Отсоедините высоковольтные провода от катушки

• Измерьте сопротивление между высоковольтными выводами катушки (см. Рис. 17[2])

• Проверьте каждую катушку

Критерии оценки:

• Отклонение сопротивления более чем на 15% от номинала указывает на неисправность

• Нулевое сопротивление - короткое замыкание в обмотке

• Бесконечное сопротивление - обрыв цепи

Дополнительные рекомендации:

• Используйте точный мультиметр

• Проверяйте катушки при комнатной температуре

• Визуально осмотрите корпус на предмет трещин и следов пробоя

• При замене катушек используйте оригинальные запчасти

Двигатель Renault K7M Проверка Проверка первичной обмотки катушки зажигания


[morskoj]

K7M Проверка датчика температуры охлаждающей жидкости (ECT sensor)

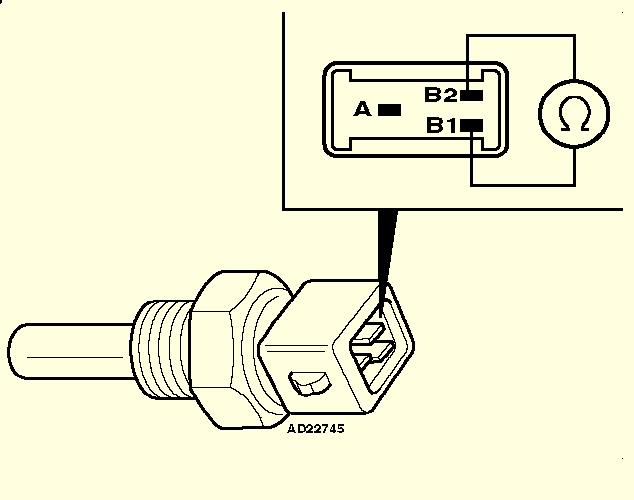

Проверка сопротивления

Технические параметры
Цвет разъёма	Чёрный
Клеммы	Температура	Сопротивление
B1 & B2	0°C	6700-8000 Ом
B1 & B2	20°C	2600-3000 Ом
B1 & B2	40°C	1100-1300 Ом
B1 & B2	60°C	270-300 Ом
B1 & B2	90°C	200-215 Ом

Пошаговая инструкция по проверке:

Подготовка:

• Выключите зажигание

• Отсоедините электрический разъём датчика

• Сбросьте остаточное давление в системе охлаждения

Демонтаж датчика:

• Аккуратно извлеките датчик из посадочного места

• Подготовьте ёмкость с охлаждающей жидкостью нужной температуры

Проверка сопротивления:

• Погрузите чувствительный элемент датчика в жидкость

• Измерьте сопротивление между клеммами B1 и B2

• Сравните показания с табличными значениями

Альтернативный метод (без демонтажа):

• Запустите двигатель и прогрейте до рабочей температуры

• Сравните фактическое сопротивление с табличными значениями для текущей температуры

Критерии оценки:

• Плавное изменение сопротивления при нагреве/охлаждении

• Отсутствие резких скачков показаний

• Соответствие значений табличным параметрам

Дополнительные рекомендации:

• Используйте точный цифровой мультиметр

• При замене датчика применяйте новое уплотнительное кольцо

• Проверьте состояние контактов в разъёме

• Убедитесь в отсутствии утечек охлаждающей жидкости

Примечание: Неправильные показания датчика могут привести к:

• Проблемам с запуском двигателя

• Неоптимальной работе системы впрыска

• Повышенному расходу топлива

• Перегреву двигателя

Двигатель Renault K7M Проверка датчика температуры охлаждающей жидкости


[morskoj]

K7M Проверка датчика положения коленчатого вала (CKP sensor)

Проверка сопротивления

Цвет разъёма	Чёрный
Сопротивление	220 Ом

Методика проверки:

Подготовка:

• Выключите зажигание

• Отсоедините электрический разъём датчика

Измерение сопротивления:

• Проверьте сопротивление между клеммами датчика

• Сравните показания с номинальным значением (220±10% Ом)

Дополнительные проверки:

• Осмотрите корпус датчика на предмет повреждений

• Проверьте зазор между датчиком и зубчатым диском (обычно 0,5-1,5 мм)

• Убедитесь в отсутствии металлической стружки на чувствительном элементе

Примечания:

• Отклонение сопротивления более чем на 10% указывает на неисправность

• При замене соблюдайте правильную ориентацию датчика

• Проверьте целостность экранирующей оплётки провода

Двигатель Renault K7M Проверка датчика положения коленчатого вала (CKP sensor)


[morskoj]

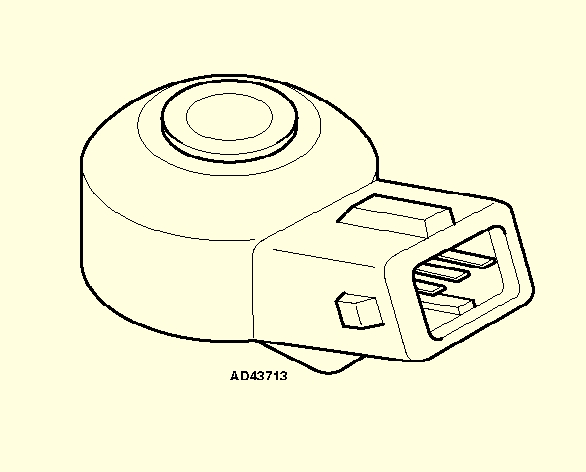

Проверка датчика детонации (KS)

Порядок проверки

Технические параметры
Момент затяжки	25 Н·м

Порядок работ:

Подготовка:

• Выключите зажигание

• Отсоедините разъём датчика

Демонтаж:

• Аккуратно выкрутите датчик детонации

• Очистите посадочное место на блоке цилиндров

Установка:

• Убедитесь в чистоте контактных поверхностей

• Установите датчик на место

• Затяните с моментом 25 Н·м (критически важно!)

Проверка:

• Подключите разъём

• Проверьте работу двигателя на предмет детонации

Ключевые моменты:

• Неправильный момент затяжки влияет на чувствительность датчика

• Используйте только оригинальные датчики

• При установке не применяйте герметики или смазки

• После замены рекомендуется сбросить адаптации ЭБУ

Диагностические признаки неисправности:

• Повышенная детонация

• Снижение мощности двигателя

• Увеличенный расход топлива

• Загорание индикатора Check Engine

Двигатель Renault K7M Проверка датчика детонации (KS)


[morskoj]

Проверка датчика кислорода (Н02S)

Проверка сигнала

Клеммы	Напряжение
C & B	0,1-0,9 В (колеблющееся)

Пошаговая инструкция по проверке:

Подготовка двигателя:

• Прогрейте двигатель до рабочей температуры (80-90°C)

• Убедитесь, что зажигание выключено

Подключение измерительного оборудования:

• Не отсоединяйте разъём датчика

• Обеспечьте доступ к клеммам C и B разъёма ДК

• Подключите вольтметр или осциллограф

Проверка сигнала:

• Запустите двигатель

• Дайте поработать на холостом ходу 2-3 минуты

• Резко увеличьте обороты 2-3 раза (до ~3000 об/мин)

• Зафиксируйте показания напряжения

Критерии исправности датчика:

• Напряжение должно колебаться в диапазоне 0,1-0,9 В

Частота переключений: не менее 8 раз за 10 секунд

• При резком нажатии на педаль газа напряжение должно резко возрасти до ~0,9 В

• При сбросе газа - упасть до ~0,1 В

Дополнительные рекомендации:

• Используйте цифровой мультиметр с функцией записи минимальных/максимальных значений

• Для точной диагностики лучше применять мотор-тестер или осциллограф

• Проверьте состояние нагревательного элемента датчика (сопротивление обычно 5-15 Ом)

• Убедитесь в отсутствии выхлопных газов перед датчиком

Типичные неисправности:

• Постоянное высокое напряжение (>0,7 В) - богатая смесь

• Постоянное низкое напряжение (<0,3 В) - бедная смесь

• Отсутствие колебаний - неисправность датчика

• Медленная реакция - износ датчика

Примечание: Для точной диагностики рекомендуется сравнивать показания с данными сканера в режиме реального времени.

Двигатель Renault K7M Проверка датчика кислорода (Н02S)


Проверка сопротивления нагревателя

Клеммы	Сопротивление
A и масса	3-15 Ом

Методика проверки:

• Выключите зажигание

• Отсоедините разъём кислородного датчика

• Измерьте сопротивление между клеммой A датчика и массой автомобиля

Сравните показания с нормой:

• 3-15 Ом - норма

• <3 Ом - короткое замыкание

• 15 Ом - обрыв цепи или износ нагревателя

• ∞ (бесконечность) - полный обрыв

Двигатель Renault K7M Проверка датчика кислорода (Н02S)

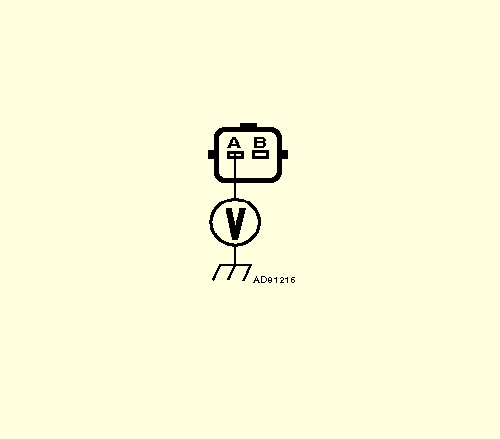

Проверка напряжения питания нагревателя

Клеммы	Условия	Напряжение
A и масса	Двигатель работает	Напряжение АКБ

Порядок проверки:

• Выключите зажигание

• Обеспечьте доступ к клеммам разъёма (не отсоединяйте его)

• Запустите двигатель

Измерьте напряжение между клеммой A разъёма и массой:

• Должно соответствовать напряжению АКБ (12-14В)

Если напряжение отсутствует - проверьте:

• Предохранитель цепи нагревателя

• Реле управления

• Целостность проводки

• Исправность ЭБУ

Важные замечания:

• Проверку выполняйте на прогретом двигателе

• Используйте точный цифровой мультиметр

• При замене датчика используйте только оригинальные запчасти

• Не путайте клеммы питания нагревателя и сигнальные контакты

Типичные симптомы неисправности нагревателя:

• Долгий прогрев датчика

• Ошибки P0030-P0034

• Нестабильная работа на холостом ходу

• Повышенный расход топлива

Двигатель Renault K7M Проверка датчика кислорода (Н02S)


[morskoj]

Проверка клапана продувки адсорбера (EVAP)

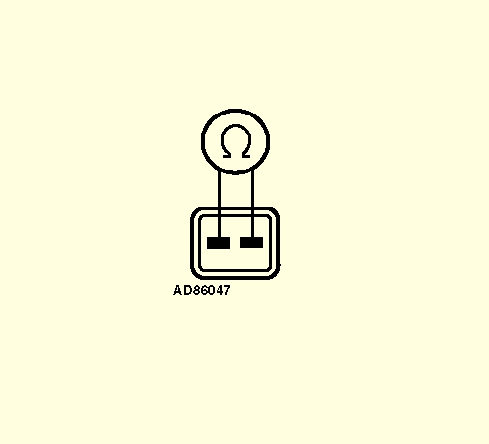

Проверка сопротивления обмотки клапана

Номинальное сопротивление	30-40 Ом

Процедура проверки:

• Выключите зажигание

• Отсоедините электрический разъём клапана продувки

Измерьте сопротивление между клеммами клапана:

• 30-40 Ом - норма

• <30 Ом - межвитковое замыкание

• 40 Ом - износ обмотки

• ∞ (обрыв) - требуется замена клапана

Двигатель Renault K7M Проверка клапана продувки адсорбера (EVAP)


Проверка напряжения питания

Клеммы	Напряжение
A и масса	Напряжение АКБ

Методика диагностики:

• Выключите зажигание

• Отсоедините разъём клапана

• Запустите двигатель

Измерьте напряжение между клеммой A разъёма жгута и массой:

• 12-14В (при работающем двигателе) - норма

Отсутствие напряжения указывает на:

• Перегоревший предохранитель

• Неисправное реле

• Обрыв в цепи управления

• Проблемы с ЭБУ

Дополнительные проверки:

• Проверьте герметичность клапана в закрытом состоянии

• Убедитесь в отсутствии засора в магистралях системы EVAP

• Проверьте сопротивление при 20°C (значения могут незначительно изменяться при других температурах)

Типичные симптомы неисправности:

• Ошибки P0443, P0446

• Запах бензина в салоне

• Плавающие обороты холостого хода

• Повышенный расход топлива

• Неравномерная работа двигателя

Рекомендации:

• При замене клапана используйте оригинальные запчасти

• Проверьте состояние вакуумных шлангов системы

• После замены выполните адаптацию с помощью диагностического сканера

Двигатель Renault K7M Проверка напряжения питания клапана
