VC +5 вольт для питания датчиков (Toyota)

[morskoj]

VC +5 вольт для питания датчиков двигателя автомобиля: технический разбор опорного напряжения

В современных системах управления двигателем внутреннего сгорания (ECM/PCM/ECU) стабилизированное напряжение +5V (VC) является ключевым референсным уровнем для большинства аналоговых и цифровых датчиков. VC +5 вольт – это не просто питание, это база для формирования точных сигналов положения, давления и температуры. Как бы, скорее всего, любой специалист по диагностике сталкивался с ситуацией, когда просадка или пропадание этой шины приводит к пачке ошибок одновременно.

Альтернативные аббревиатуры и обозначения VC +5V в автомобильной электронике

В зависимости от производителя (Bosch, Denso, Delphi, Siemens VDO, Continental) и года выпуска автомобиля, одно и то же опорное напряжение может обозначаться по-разному. Иначе говоря, диагносту необходимо знать синонимы, чтобы корректно читать принципиальные схемы.

• VCC (Voltage at the Common Collector) – классическое обозначение из общей электроники, часто встречается в схемах японских автомобилей (Toyota, Honda, Mitsubishi). Обычно это прямой выход +5V на датчики.

• VREF (Reference Voltage) – самое распространённое обозначение в технической литературе Bosch и Continental. Используется для датчиков абсолютного давления (MAP), положения дроссельной заслонки (TPS) и положения педали акселератора (APP).

• 5V REF – американский стандарт (GM, Ford, Chrysler). Как бы, скорее всего, вы увидите этот термин в сканерах данных при работе с системой OBD-II. Обычно разделяется на две цепи: 5V REF 1 и 5V REF 2.

• VPS (Voltage Power Supply) – реже встречающееся, но принципиальное обозначение в некоторых схемах Mercedes-Benz и BMW начала 2000-х. Иначе, может маркироваться как Uref в немецких технических бюллетенях.

• Vc (с маленькой латинской 'c' в подстрочнике) – стандарт пиктограмм на разъёмах ЭБУ (например, на Renault, Nissan, Volkswagen). Часто идёт с номером: Vc1, Vc2, Vc3 для гальванической развязки цепей.

Типичные потребители шины VC +5V и их аббревиатуры

Для понимания логики питания, важно помнить: все датчики, работающие от +5V, имеют общую точку «земли» (Signal Ground, GND_S, или E_GND), но никогда не используют силовую массу кузова.

• TPS (Throttle Position Sensor) – датчик положения дроссельной заслонки. Питание – VC, выходной сигнал – VTA (от 0.5 до 4.5V).

• MAP (Manifold Absolute Pressure) – датчик абсолютного давления во впускном коллекторе. Питание – VREF, сигнал – PIM. При обрыве VC, MAP показывает 0 кПа или фиксированные 101 кПа (в зависимости от логики ЭБУ).

• CKP / CMP (Crankshaft Position / Camshaft Position) – современные активные датчики Холла (3-проводные). Питание именно от +5V (VC), а не от 12V. Иначе, если подать бортсеть, датчик выйдет из строя моментально.

• ECT / IAT (Engine Coolant Temperature / Intake Air Temperature) – хотя термисторы часто работают от опорного 5V через подтягивающий резистор внутри ЭБУ. Нарушение VC делает их показания некорректными (обычно -40°C).

Диагностика и типовые неисправности шины +5V

Скорее всего, первым признаком проблем с VC является одновременное появление ошибок по нескольким не связанным напрямую датчикам. Например: P0120 (TPS), P0105 (MAP), P0335 (CKP). Как бы, это указывает на внутреннее короткое замыкание в одном из датчиков или повреждение проводки.

Алгоритм проверки (полевое пособие)

• 1. Отключите все датчики, которые питаются от VC (смотрите схему ЭБУ).
  2. Замерьте сопротивление между контактом VC и GND_S на разъёме ЭБУ (при выключенном зажигании). Норма – несколько кОм, иначе – короткое замыкание в жгуте.
  3. Включите зажигание. Опорное напряжение должно быть ровно 5.00V ± 0.1V. Если видите 0V или 1.2V – ищите замыкание на массу или обрыв.
  4. Подключайте датчики по одному, контролируя напряжение. В момент подключения неисправного датчика VC просядет до 0V или начнёт «плавать».

Почему нельзя использовать +5V от стабилизатора 7805 вместо VC

Иначе говоря, любительский ремонт установкой внешнего линейного стабилизатора недопустим. VC в автомобиле – это не просто питание, а референсная шина с высокой точностью и низким уровнем шумов. ЭБУ использует аналого-цифровые преобразователи (ADC) с разрешением 10-12 бит. Любая пульсация на VC (например, от генератора или зажигания) приведёт к ложным показаниям. Как бы, скорее всего, «левые» 5V вызовут дрейф показаний датчика кислорода (O2) и ошибки по адаптации смеси.

Заключительные технические примечания

Запомните: цепи VC +5V никогда не коммутируются реле. Они активируются сразу при включении зажигания через внутренний драйвер ЭБУ. Номинальный ток нагрузки на одну цепь VC редко превышает 500 мА (обычно 150-300 мА). Превышение – и сгорает внутренний «дорожка» в блоке управления. Ремонт ЭБУ в таком случае заключается в замене транзисторного ключа или стабилизатора на плате, что, как бы, дешевле покупки нового контроллера.

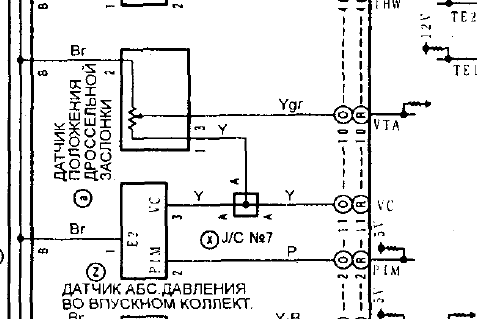

К примеру датчик дроссельной заслонки и датчик абсолютного давления:

датчики которые питаются от 5 вольт


[morskoj]

Обозначение «C» в документации: еще одна грань опорного напряжения +5V

Как бы, скорее всего, вы столкнулись с ситуацией, когда в официальной заводской документации или на принципиальных схемах вместо привычных VC, VREF или 5V REF встречается одиночная литера «C». Иначе говоря, это не опечатка и не внутренний код разработчика, а вполне конкретное техническое сокращение, имеющее прямое отношение к той самой шине +5 вольт.

В зависимости от производителя электронного блока управления (ECM/PCM) и года выпуска автомобиля, литера «C» выступает либо как буквенный индекс цепи (Circuit ID), либо как часть PIN-кода разъёма, либо как мнемоническое обозначение самого напряжения Reference Voltage.

Вариант 1: «C» как пин разъёма ЭБУ (самый частый случай)

Проанализировав большое количество электросхем (особенно General Motors, Ford и японских автопроизводителей 90-х – 2000-х годов), можно выявить устойчивую закономерность. Иначе, это не название сигнала, а его физическое местоположение на коннекторе.

• В документации GM (Chevrolet, GMC) начала 90-х: контакт C14 на разъёме ECM часто маркирован как [+5V REFERENCE]. То есть литера «С» указывает на ряд контактов («С» — третий ряд разъёма), а цифра — номер контакта в этом ряду.

• На Ford 2009 года (Escape, MKX) существует целая секция диагностики под названием Pinpoint Test C: Reference Voltage (VREF). Здесь «С» — это буквенный идентификатор целой группы тестов, посвящённой поиску неисправностей в цепях +5V.

• В военной технике и тяжёлых грузовиках (например, TM 9-2320) процедура проверки шины +5V обзывается как «ENG5V», но внутри алгоритма фигурируют контакты «А» и «С» датчика, где «С» — это именно сигнальный выход или земля, в зависимости от контекста.

Как бы, скорее всего, если вы видите в таблице ошибок или распиновки просто «C» без цифр, речь идёт не о конкретном пине, а о логической группе цепей Reference Voltage.

Вариант 2: «C» как индекс отдельного опорного канала (Rail C)

Современные блоки управления (например, Motorsport MoTeC M1 или старшие серии Bosch) имеют не одну общую шину +5V, а несколько электрически изолированных друг от друга каналов. Это сделано для того, чтобы короткое замыкание в «некритичном» датчике (например, давления кондиционера) не «убило» питание датчика положения коленвала (CKP).

Иначе, эти каналы маркируются как Rail A, Rail B, Rail C.

• Rail A – обычно питание самых критичных датчиков синхронизации (CKP, CMP).

• Rail B – датчики управления двигателем (TPS, MAP, EGT).

• Rail C – второстепенные потребители или датчики шасси (давление масла в АКПП, положение руля, климат-контроль).

Поэтому, если в вашей документации к ошибке сказано «проблема с цепью C», это может означать, что диагностический прибор зафиксировал отклонение напряжения именно на третьем опорном канале (5V Reference 3).

Вариант 3: «C» как мнемонический код конкретного датчика

В некоторых старых системах управления (в частности, на Corvette C4 и некоторых моделях Bosch L-Jetronic) контакт «C» на разъёме датчика TPS (Throttle Position Sensor) является прямым входом опорного напряжения +5V от ЭБУ. В то время как контакт «A» — это земля (Signal Ground), а «B» — выходной сигнал.

Как бы, скорее всего, если вы начнёте прозванивать цепь датчика TPS старого автомобиля, то увидите, что на «С» приходит ровно 5.0 вольт. Иначе, это прямое указание на то, что сам производитель внутри документации называет эту линию просто «С» (Supply Voltage).

Практический вывод для диагноста

Если в списке неисправностей или в тестовой процедуре фигурирует литера «C»:

• 1. Проверьте распиновку ЭБУ. Скорее всего, это контакт в ряду «C» (например, C1, C2). Найдите именно тот контакт, который подписан как 5V, VREF или VC.

• 2. Если ЭБУ многоканальный (имеет VREF1, VREF2, VREF3), то «C» может быть третьим каналом. Посмотрите спецификацию блока.

• 3. Измерьте сопротивление между контактом «C» и массой датчика. Нормальное значение — десятки кОм. Замыкание говорит о том, что именно этот канал (или конкретный датчик) «посадил» всю шину +5V.

Иначе говоря, «С» — это не универсальное сокращение, а локальный идентификатор, значение которого всегда привязано к конкретной принципиальной схеме или тестовой процедуре.
