Что такое SMARTRA в автомобиле

SMARTRA — это ключевой элемент штатной системы иммобилайзера, применяемый преимущественно на автомобилях концерна Hyundai/Kia. По сути, это приёмо-передающий модуль, обеспечивающий обмен данными между чипом-транспондером в ключе зажигания и электронным блоком управления двигателем (ECU). Без корректного диалога через блок SMARTRA запуск двигателя, как бы ни старался водитель, невозможен — система просто не даст разрешения на впрыск и зажигание.

Устройство расшифровывается как **S**mart **M**anagement **A**utomotive **R**adio **T**ransceiver **A**ssembly, хотя наиболее распространённый неофициальный вариант — **Smar**t **Tra**nsceiver. Именно эту аббревиатуру можно встретить в диагностических приборах при считывании кодов неисправностей. Нередко в технической документации и среди мастеров данный узел именуют просто «блок иммобилайзера» или «антенный модуль иммобилайзера», но технически правильно обозначать его именно как блок SMARTRA.

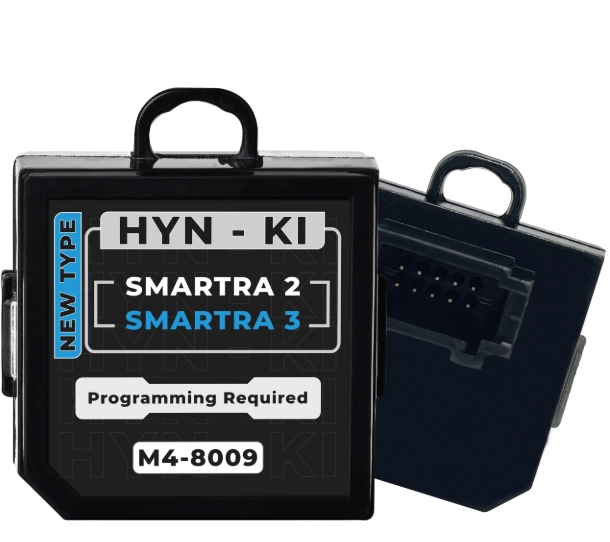

: SMARTRA; SMARTRA_1.jpg (125.19 КБ) 19 просмотров

Дополнительные аббревиатуры и связанная терминология

При диагностике и изучении схем можно столкнуться с целым рядом смежных обозначений. Ниже приведена таблица наиболее употребительных терминов, так или иначе привязанных к SMARTRA.

Аббревиатура	Расшифровка / значение
SMARTRA	Smart Transceiver (штатное обозначение блока иммобилайзера Kia/Hyundai)
SMATRA (ошибочное)	Распространённая опечатка или разговорное искажение, встречается в запросах по поиску неисправностей
IMMO	Immobilizer – общее обозначение системы иммобилайзера
ECU (PCM)	Engine Control Unit / Powertrain Control Module – блок управления двигателем
Transponder	Чип (метка) в головке ключа, работающий в паре с антенной SMARTRA
W-line / K-line	Линии связи, по которым блок SMARTRA обменивается данными с ЭБУ
PIN-код	Персональный код иммобилайзера, прописываемый при адаптации ключей
ID-блок	Устаревшее название микросхемы памяти в ключе, иногда так ошибочно называют сам блок SMARTRA

Где обычно установлено устройство

Физически блок SMARTRA представляет собой либо объединённый узел «антенна + контроллер», либо два разнесённых элемента: антенное кольцо, надетое на цилиндр замка зажигания, и отдельный пластиковый модуль с разъёмом, закреплённый поблизости. В абсолютном большинстве случаев искать устройство необходимо в районе рулевой колонки, под кожухами. Антенна всегда расположена непосредственно на корпусе замка зажигания – это её классическое место, иначе считывание транспондера было бы нестабильным.

kia ceed 2007 smartra расположение

Рассматривая конкретно kia ceed 2007 smartra расположение, стоит отметить несколько заводских вариантов исполнения. Как правило, на Kia Ceed первого поколения (ED, 2006–2012) иммобилайзер реализован следующим образом. Антенное кольцо надето на личинку замка зажигания, а сам электронный блок SMARTRA закреплён тут же, на корпусе замка, с нижней или боковой стороны, ближе к рулевому валу. Чтобы добраться до него, скорее всего, потребуется снять верхний и нижний кожухи рулевой колонки. В отдельных комплектациях можно встретить выносной модуль SMARTRA, зафиксированный на металлическом кронштейне слева от руля, рядом с диагностическим разъёмом, но катушка в любом случае остаётся интегрированной в корпус замка зажигания.

Методика проверки блока SMARTRA

Проверка выполняется при наличии симптомов: стартер крутит, но двигатель не запускается; загорается или мигает индикатор иммобилайзера; диагностический прибор фиксирует ошибки типа «P1690 – Неисправность цепи SMARTRA» или «Ошибка связи с иммобилайзером». Последовательность действий специалиста, как бы шаблонно она ни выглядела, обычно следующая:

Визуальный осмотр. Проверить целостность антенного кольца (отсутствие трещин), состояние разъёма блока SMARTRA, отсутствие окисленных контактов и следов влаги.
Проверка питания и массы. На разъёме модуля SMARTRA мультиметром замеряется напряжение бортовой сети (12 В) при включённом зажигании на соответствующих контактах, а также надёжность соединения с массой. Иначе любые дальнейшие измерения бессмысленны.
Измерение сопротивления антенной катушки. На контактах самой катушки (два тонких провода, идущих к антенному кольцу) сопротивление, скорее всего, должно находиться в пределах 5–15 Ом – точное значение варьируется от модели, но обрыв или короткое замыкание однозначно укажут на неисправность.
Контроль сигнала W-line (K-line). При включении зажигания на диагностической линии между SMARTRA и ECU осциллографом или, как минимум, светодиодным пробником должен наблюдаться кратковременный обмен импульсами. Отсутствие всякой активности говорит, скорее всего, о выходе из строя самого блока SMARTRA либо обрыве линии до ЭБУ.
Диагностическое считывание. Сканером подключаются к разъёму OBD-II и проверяют блок иммобилайзера на предмет активных и сохранённых кодов. Система SMARTRA отдельно идентифицируется как «Immobilizer», и ошибки вроде «Неверный ключ» или «Ошибка EEPROM» сразу сужают круг поиска.
Проверка транспондера. Отдельно тестером или пробным запуском с заведомо рабочим ключом исключают неисправность самого чипа. Если машина реагирует на второй ключ, проблема явно не в SMARTRA.

Частые неисправности

Опыт эксплуатации и ремонта показывает, что непосредственно сам блок SMARTRA выходит из строя относительно редко. Как бы парадоксально это ни звучало, чаще страдают сопутствующие цепи и элементы. Типичные отказы перечислены ниже:

Обрыв провода или самой катушки антенного кольца. Встречается сплошь и рядом из-за механического износа при многократном повороте ключа и неаккуратной сборке кожухов руля. Сопротивление уходит в бесконечность, ключ не читается.
Плохой контакт в разъёме блока SMARTRA. Окисление или неплотная фиксация – машина может заводиться через раз, иначе проблему трудно поймать.
Сбой данных во внутренней EEPROM модуля. Скорее всего, происходит при сильной просадке напряжения или неудачной попытке программирования ключей. Симптом: блок не видит ни одного ключа, идентификация висит, диагностика может выдавать ошибку памяти иммобилайзера.
Пропадание питания. Часто виновником оказывается перегоревший предохранитель цепи иммобилайзера, иначе – повреждённая проводка в жгуте рулевой колонки.
Программный конфликт или рассинхронизация с ECU. Иногда после замены блока управления двигателем либо самого SMARTRA требуется процедура адаптации (обучения), без которой оба блока, как бы исправны они ни были, отказываются обмениваться корректным кодом.

Отдельно стоит заметить, что при неисправностях блока SMARTRA kia ceed 2007 и других моделей индикатор иммобилайзера на приборной панели обычно ведёт себя нештатно: непрерывно горит, часто мигает или вовсе не загорается при включении зажигания, что уже само по себе служит отправной точкой для углублённой проверки именно этого модуля.
