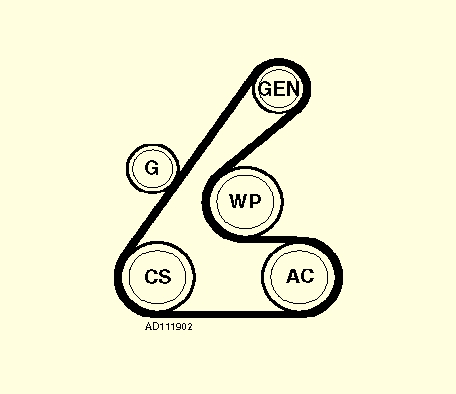

G4FC Ремень генератора

G4FC Ремень генератора


Аббревиатура	Полное название	Русский перевод
GEN	ALTERNATOR	Генератор
AC	AIR CON COMPRESSOR	Компрессор кондиционера
WP	WATER PUMP	Водяной насос
CS	CRANKSHAFT	Коленчатый вал
G	IDLER PULLEY	Натяжной ролик
Каталожный номер ремня генератора	25212-2B020

[morskoj]

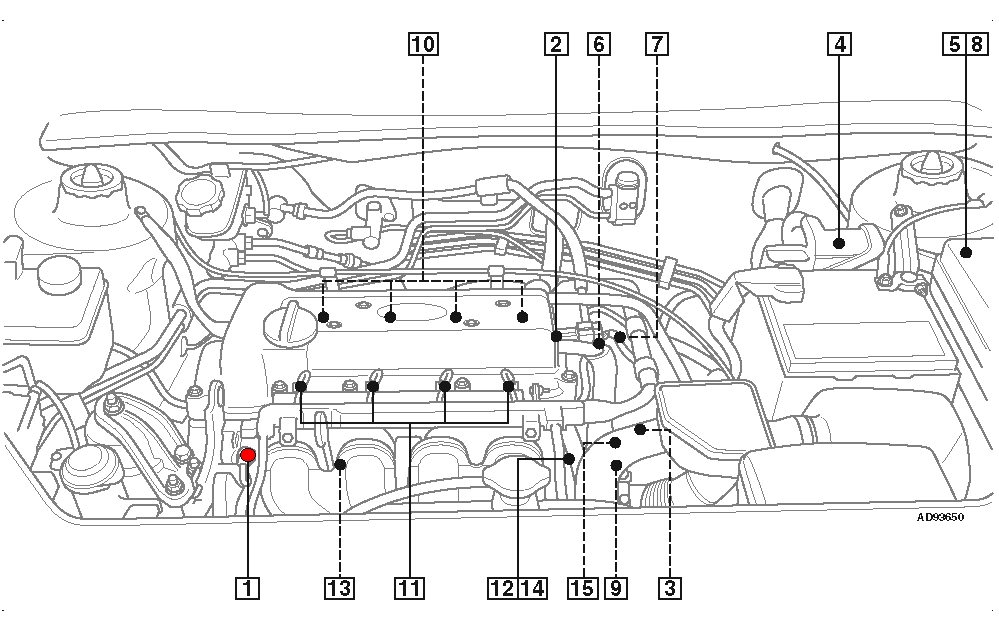

Схема расположения компонентов системы управления двигателем G4FC

Схема расположения компонентов системы управления двигателем G4FC


№	Компонент	Расположение
1	Актуатор положения распредвала (CMP)
2	Датчик положения распредвала (CMP)
3	Датчик положения коленвала (CKP)
	Диагностический разъём (DLC)	Панель приборов со стороны водителя
4	Блок управления двигателем (ECM)
5	Реле управления двигателем (EC)	Блок реле/предохранителей в моторном отсеке (плата 1)
6	Датчик температуры охлаждающей жидкости (ECT)
7	Клапан продувки адсорбера (EVAP)
7	Клапан продувки адсорбера (EVAP)
	Топливный фильтр	Внутри топливного насоса
	Регулятор давления топлива	Внутри топливного насоса
	Топливный насос (FP)	В топливном баке
8	Реле топливного насоса (FP)	Блок реле/предохранителей в моторном отсеке (плата 1)
	Датчик кислорода 1 (HO2S)	Перед катализатором
	Датчик кислорода 2 (HO2S)	После катализатора
9	Регулятор холостого хода (ISC)
10	Катушки зажигания
11	Форсунки (топливные инжекторы)
12	Датчик температуры впускного воздуха (IAT)	Интегрирован в датчик абсолютного давления (MAP)
13	Датчик детонации (KS)
14	Датчик абсолютного давления во впускном коллекторе (MAP)
15	Датчик положения дроссельной заслонки (TP)
