Каталог деталей двигателя K4M (16кл) LADA LARGUS
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

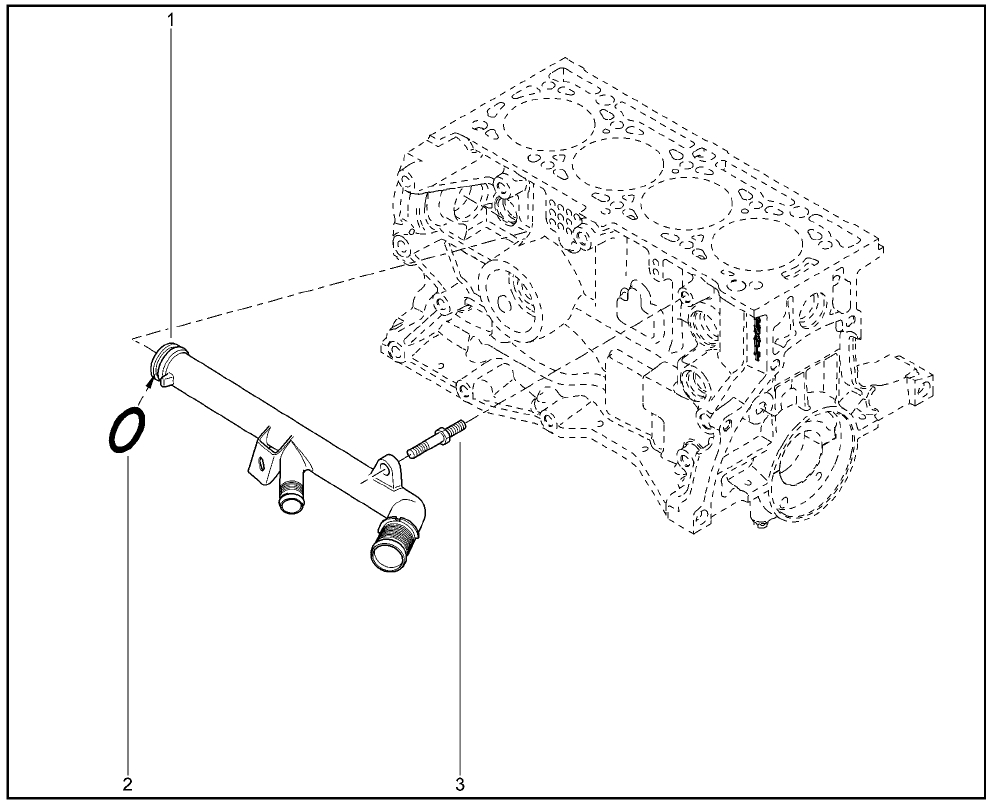

Номер и схема патрубка системы охлаждения двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема патрубка системы охлаждения двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_21.jpg (224.94 КБ) 135 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200134513 | 1 | Водоподводящий трубопровод |
| 2 | + | 7703065311 | 1 | Уплотнительное кольцо 28-36х4 |
| 3 | + | 8200765251 | 1 | Опорная шпилька крепления |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

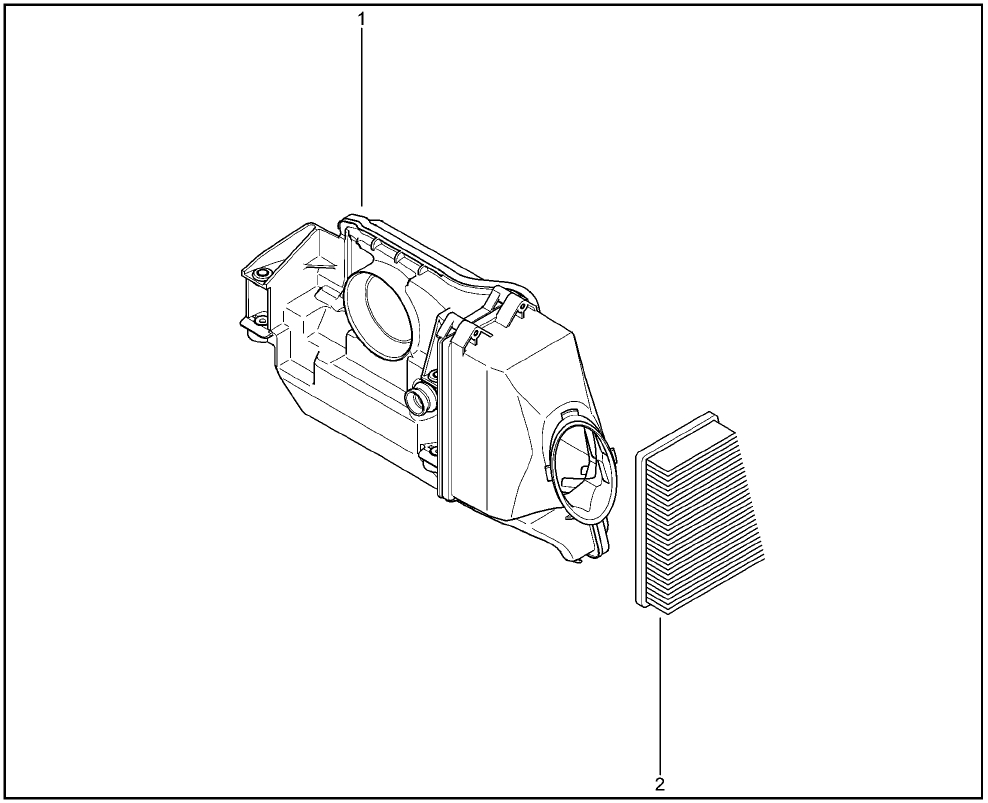

Номер и схема воздушного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема воздушного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_22.jpg (124.49 КБ) 134 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200420862 | 1 | Воздушный фильтр |
| 2 | + | 8200431051 | 1 | Элемент фильтрующий |

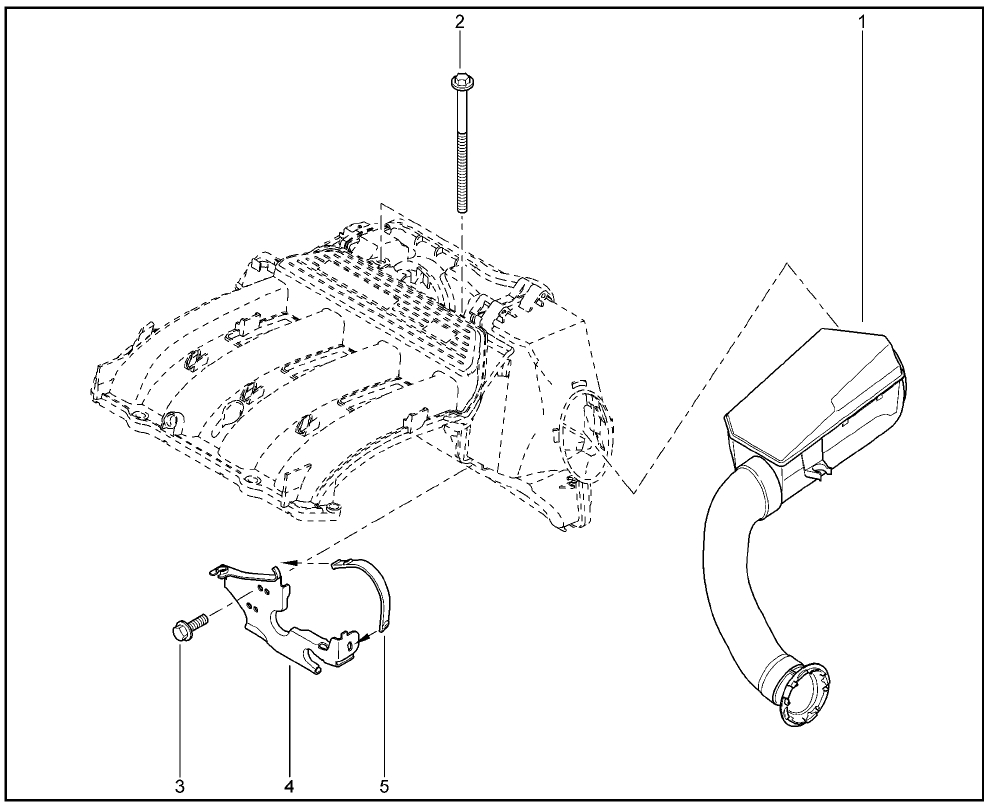

- Номер и схема воздушного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_23.jpg (194.31 КБ) 133 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 6001548863 | 1 | Резонатор в сборе |
| 2 | + | 7703002878 | 1 | Болт крепления с буртиком |
| 3 | + | 7703602192 | 1 | Болт шестигранный с буртиком |
| 4 | + | 7700115021 | 1 | Кронштейн крепления воздушного фильтра |
| 5 | + | 7700108056 | 1 | Ленточный хомут |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

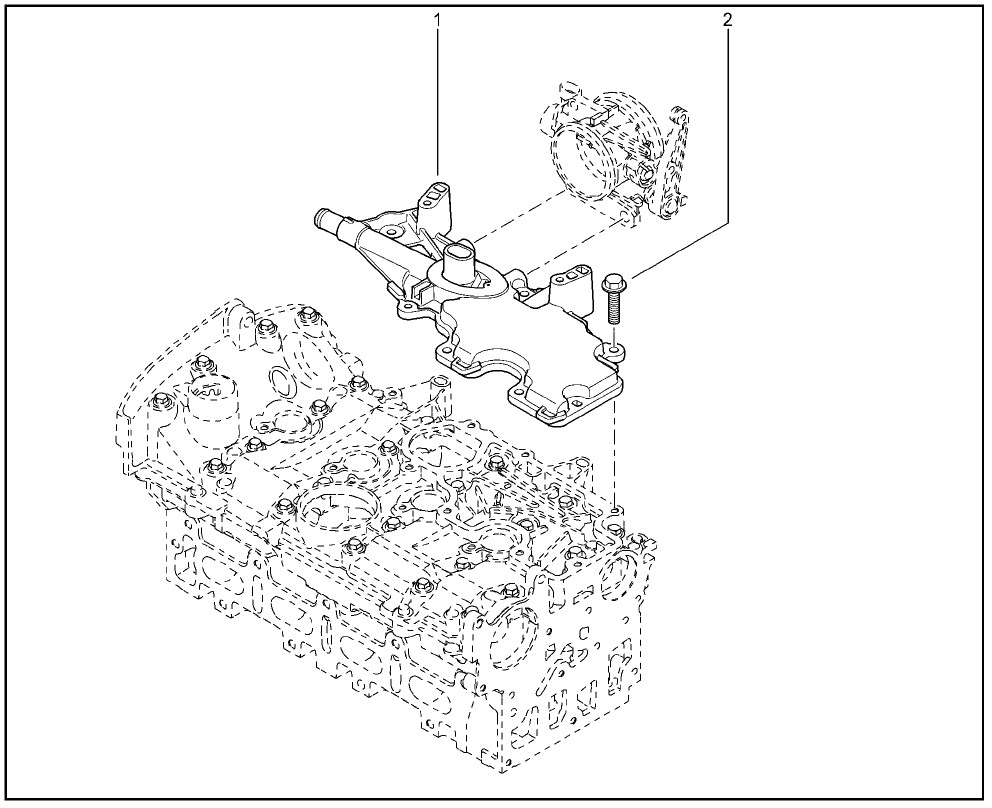

Номер и схема сепаратора двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема сепаратора двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_24.jpg (270.75 КБ) 132 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200062945 | 1 | Маслоотделитель |
| 2 | + | 7703602272 | 1 | Болт шестигранный с буртиком |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

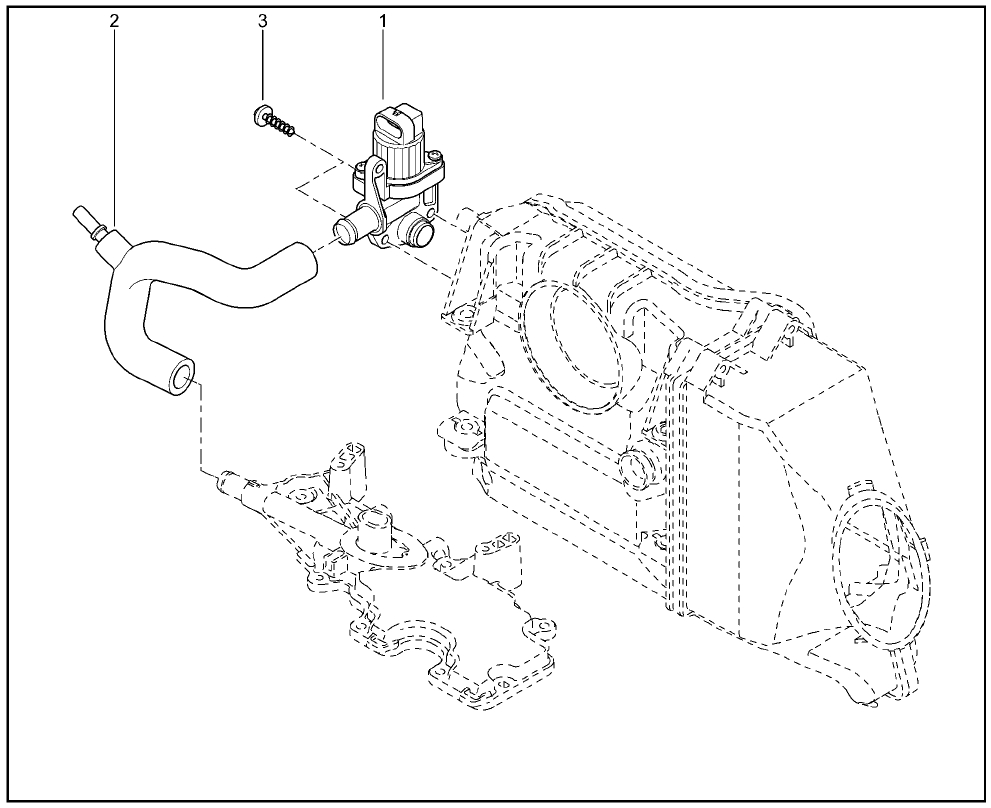

Номер и схема клапана адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема клапана адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_25.jpg (220.98 КБ) 131 просмотр
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200692605 | 1 | Электронный регулятор |
| 2 | + | 7700107829 | 1 | Патрубок вентиляции картерных газов |
| 3 | + | 7703017111 | 1 | Винт CBLX 5х20 |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

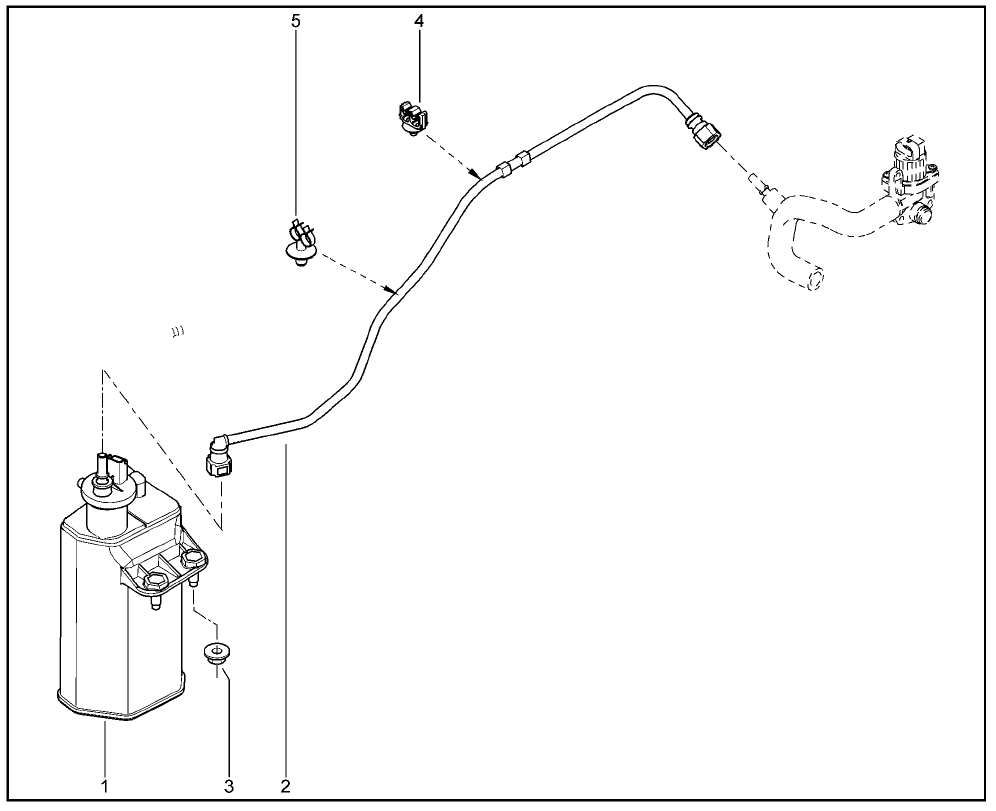

Номер и схема адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_26.jpg (102.21 КБ) 130 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 6001549070 | 1 | Адсорбер топливных паров |
| 2 | + | 149120180R | 1 | Трубка адсорбера топливных паров |
| 3 | + | 7703034276 | 1 | Шестигранная гайка самоконтрящаяся с буртиком |
| 4 | + | 7703179007 | 1 | Скоба крепления |
| 5 | + | 6001548162 | 1 | Скоба крепления трубки абсорбера |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

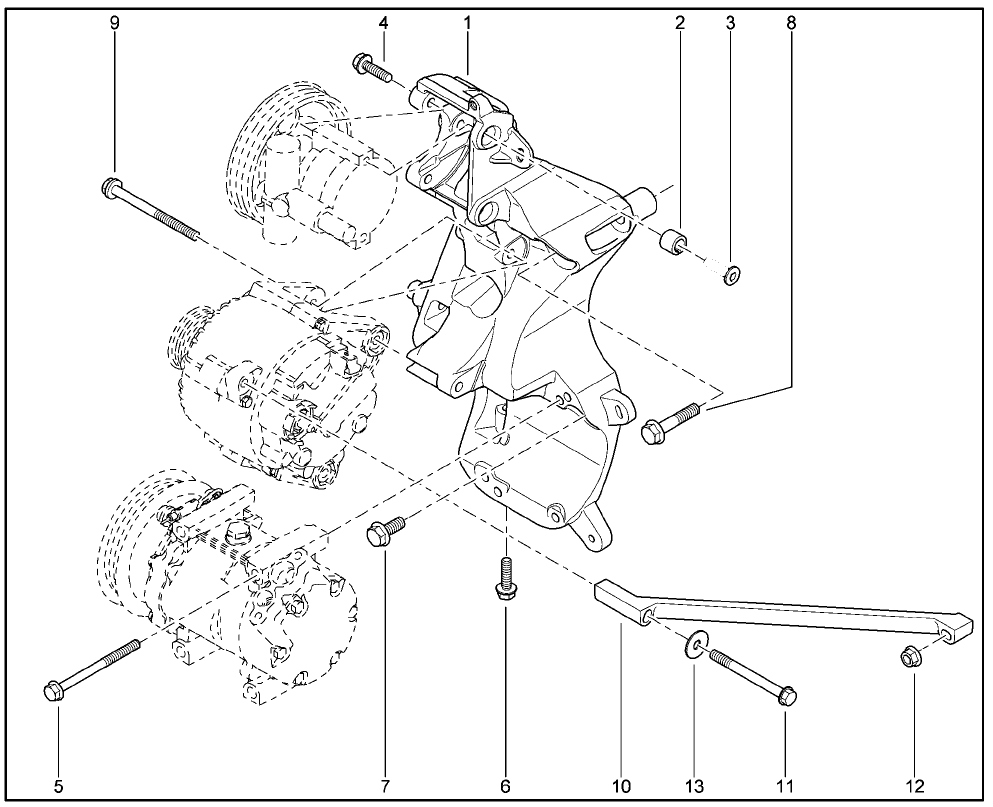

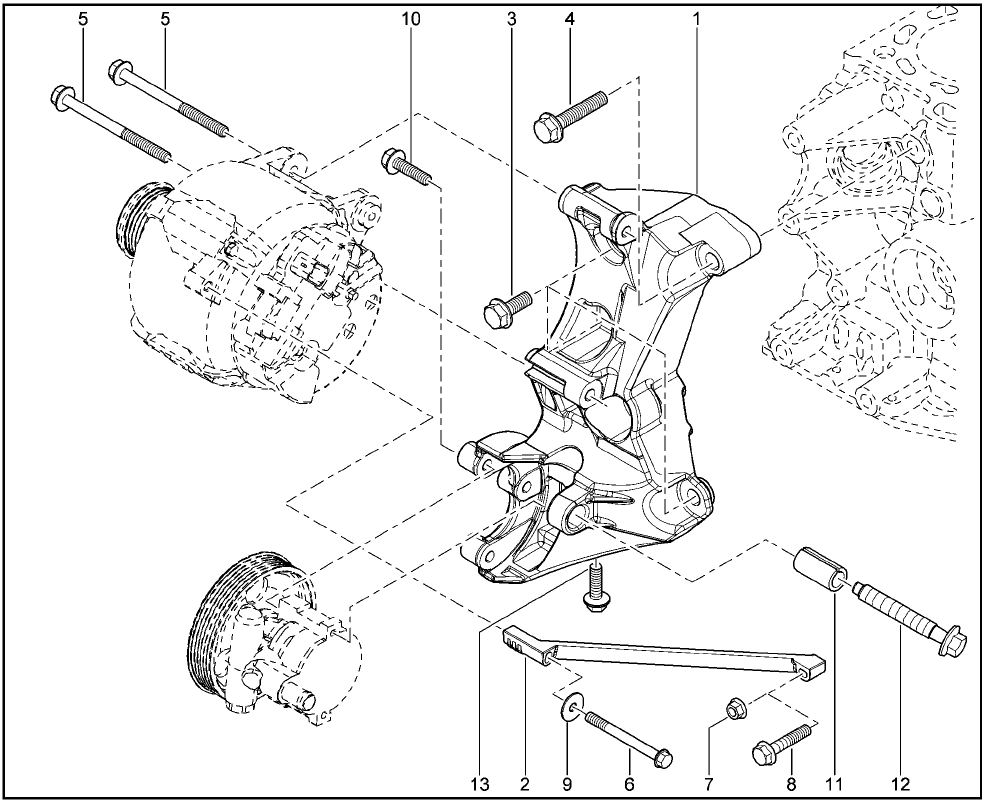

Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_27.jpg (334.3 КБ) 128 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 8200473400 | без кондиционера | 1 | Кронштейн навесных агрегатов |
| 2 | + | 8200122051 | 1 | Кронштейн крепления генератора | |
| 3 | + | 7703002690 | с кондиционером | 1 | Болт шестигранный с буртиком М |
| 4 | + | 7703002942 | с ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
| 6 | + | 7703002957 | 1 | Болт шестигранный с буртиком | |
| 7 | + | 7703033132 | 1 | Гайка шестигранная с буртиком М | |
| 8 | + | 7703002786 | 1 | Болт шестигранная с буртиком М | |
| 9 | + | 7703053972 | 1 | Плоская шайба 8,25 | |
| 10 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 11 | + | 8200581348 | без кондиционера | 1 | Втулка разрезная с буртиком |
| 12 | + | 7703002761 | 1 | Болт шестигранный с буртиком | |
| 13 | + | 7703002458 | 1 | Болт М8х125-40 |
- Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_28.jpg (266.72 КБ) 127 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 688304373R | с ГУР с кондиционером | 1 | Кронштейн вспомогательных агрегатов |
| 2 | + | 654103886R | с ГУР с кондиционером | 1 | Втулка разрезная с буртиком |
| 2 | + | 8200645715 | с ГУР с кондиционером | 1 | Втулка разрезная с буртиком |
| 3 | + | 7703002755 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 3 | + | 7703008197 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 4 | + | 7703002755 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 4 | + | 7703002949 | без ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | 1 | Болт шестигранный с буртиком М | |
| 6 | + | 7703002458 | 1 | Болт М8х125-40 | |
| 7 | + | 7703002690 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
| 8 | + | 7703002942 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 9 | + | 7703002209 | с ГУР | 1 | Болт шестигранный с буртиком М |
| 10 | + | 8200122051 | 1 | Кронштейн крепления генератора | |
| 11 | + | 7703002957 | 1 | Болт шестигранный с буртиком | |
| 12 | + | 7703033132 | 1 | Гайка шестигранная с буртиком М | |
| 13 | + | 7703053972 | 1 | Плоская шайба 8,25 |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am

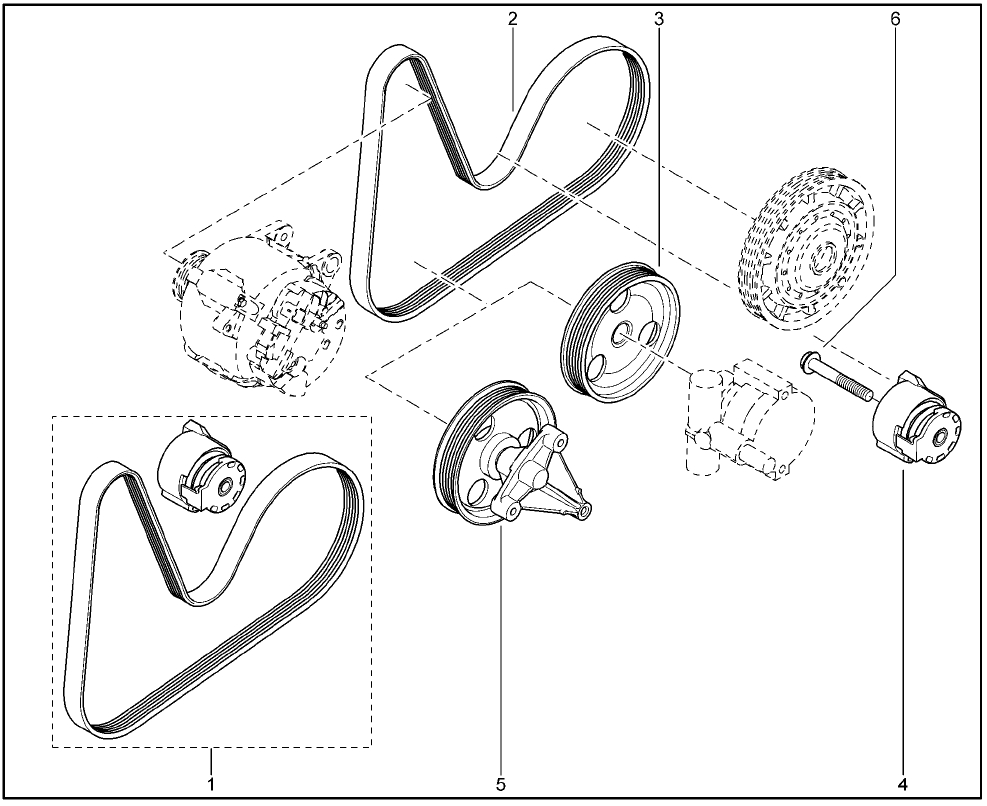

Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_29.jpg (258.98 КБ) 124 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 7701478717 | без кондиционера | 1 | Комплект ремень генератора + ролик |
| 2 | + | 8200821816 | без кондиционера | 1 | Поликлиновой (ребристый) ремень |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 117509654R | без ГУР | 1 | Натяжитель автоматический ремня привода вспомогательных агрегатов |
| 5 | + | 8200663046 | без ГУР | 1 | Шкив опорный ремня привода вспомогательных агрегатов |
| 6 | + | 7703002946 | без ГУР | 1 | Болт шестигранный с буртиком |
- Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_30.jpg (291.26 КБ) 124 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 117206746R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 2 | + | 117206842R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 119233042R | с ГУР с кондиционером | 1 | Опорный ролик ремня привода вспомогательных агрегатов |
| 5 | + | 8200933753 | с ГУР с кондиционером | 1 | Натяжитель автоматический ремня привода вспомогатеьлных агрегатов |
| 6 | + | 7703101490 | 1 | Болт М8х125- | |
| 7 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номера генератора и стартера двигателя Renault K4M (16кл) Лада Ларгус
- Номера генератора и стартера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_31.jpg (200.28 КБ) 123 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 231007633R | 1 | Генератор |
| 1 | + | 231004527R | 1 | Генератор |
| 2 | + | 8200266777 | 1 | Старетер |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер катушки зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Номер катушки зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_32.jpg (322.11 КБ) 122 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200765882 | 1 | Катушки зажигания |
| 2 | + | 8200746497 | 1 | Датчик ВМТ |
| 3 | + | 7703020041 | 1 | Болт шестигранный с буртиком М6х100-30 |
| 4 | + | 8201004237 | 1 | Болт |
| 5 | + | 8200673202 | 1 | Комплект проводов |
-
morskoj
- Site Admin
- Сообщения: 1668
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер свечей зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Номер свечей зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_33.jpg (47.21 КБ) 122 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7700500155 | 1 | Свеча зажигания |
| 1 | + | 7700500168 | 1 | Свеча зажигания |
