Полный каталог деталей на двигатель K4M
Каталог является справочным пособием при составлении заявок на запасные части и предназначен для работников ремонтных, торговых и обслуживающих предприятий и организаций, а также для владельцев автомобилей.
Номенклатура деталей и сборочных единиц, поставляемых АВТОВАЗом в запасные части, определяется действующей спецификацией запасных частей (ДСЗЧ). Каталог деталей и сборочных единиц двигателя Renault K4M автомобиля LADA LARGUS.

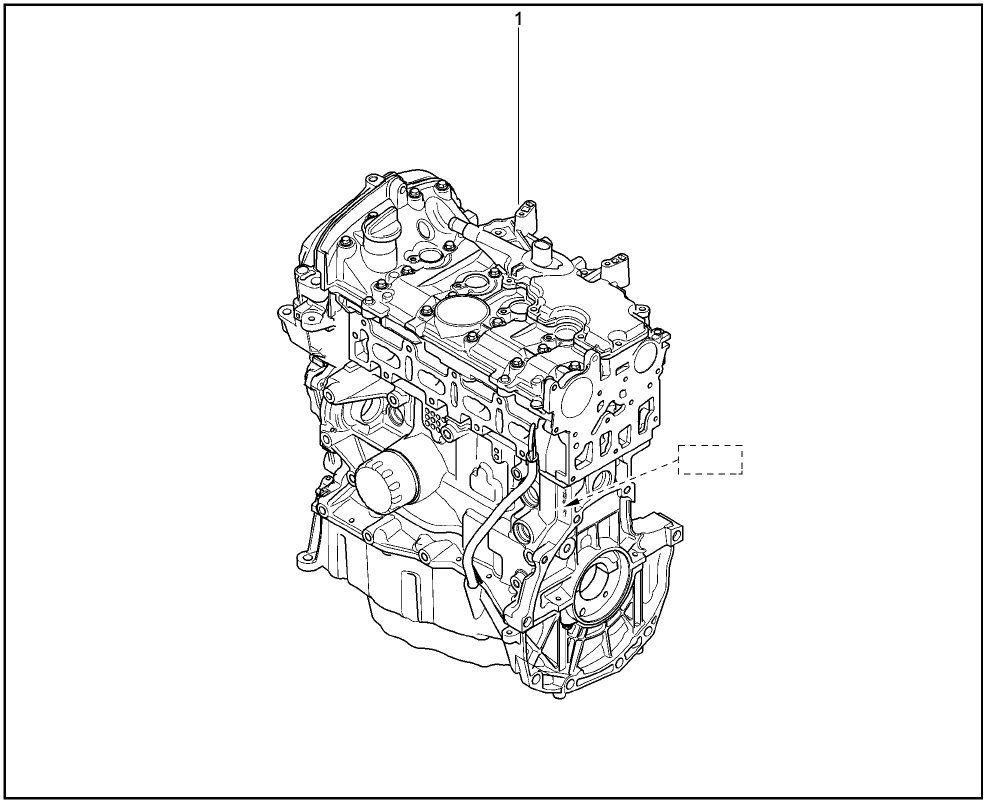

ДВИГАТЕЛЬ В СБОРЕ K4M (16кл)
- K4M Каталог запчастей двигателя Renault Лада Ларгус Двигатель в сборе
- Screenshot_1.jpg (220.57 КБ) 618 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8201315743 | 1 | Двигатель в сборе |
Содержание
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

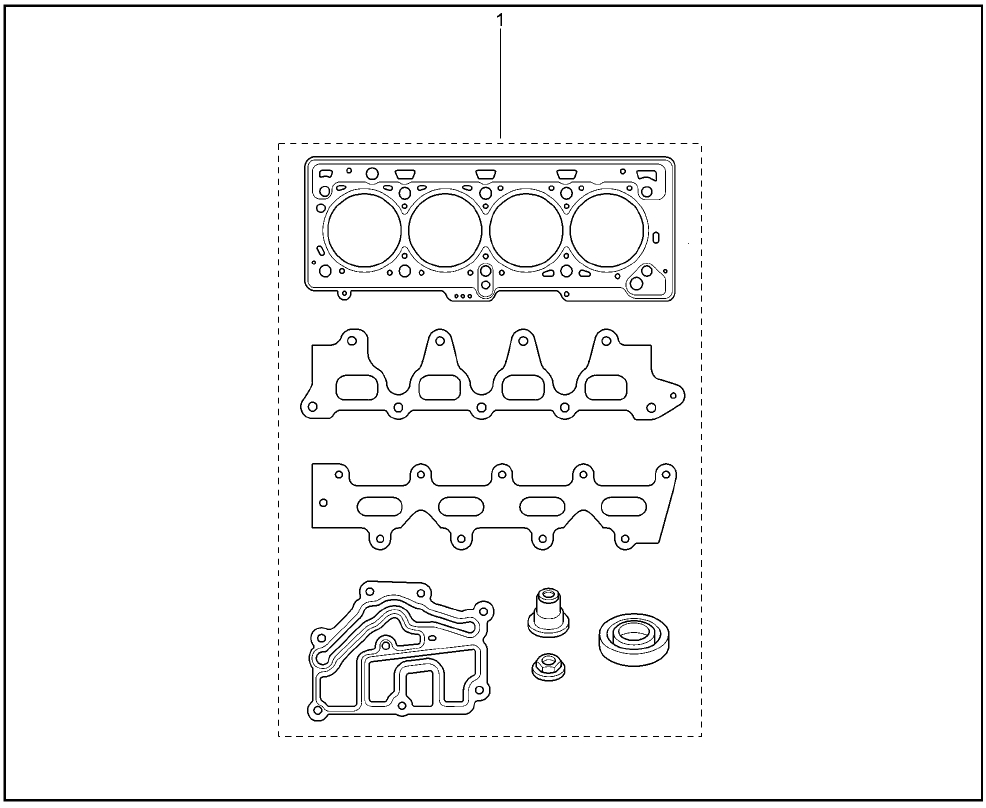

Каталог комплекта прокладок двигателя Renault K4M (16кл) Лада Ларгус
- Каталог комплекта прокладок двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_2.jpg (161.7 КБ) 901 просмотр
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7701471886 | 1 | Комплект прокладок головки цилиндров |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

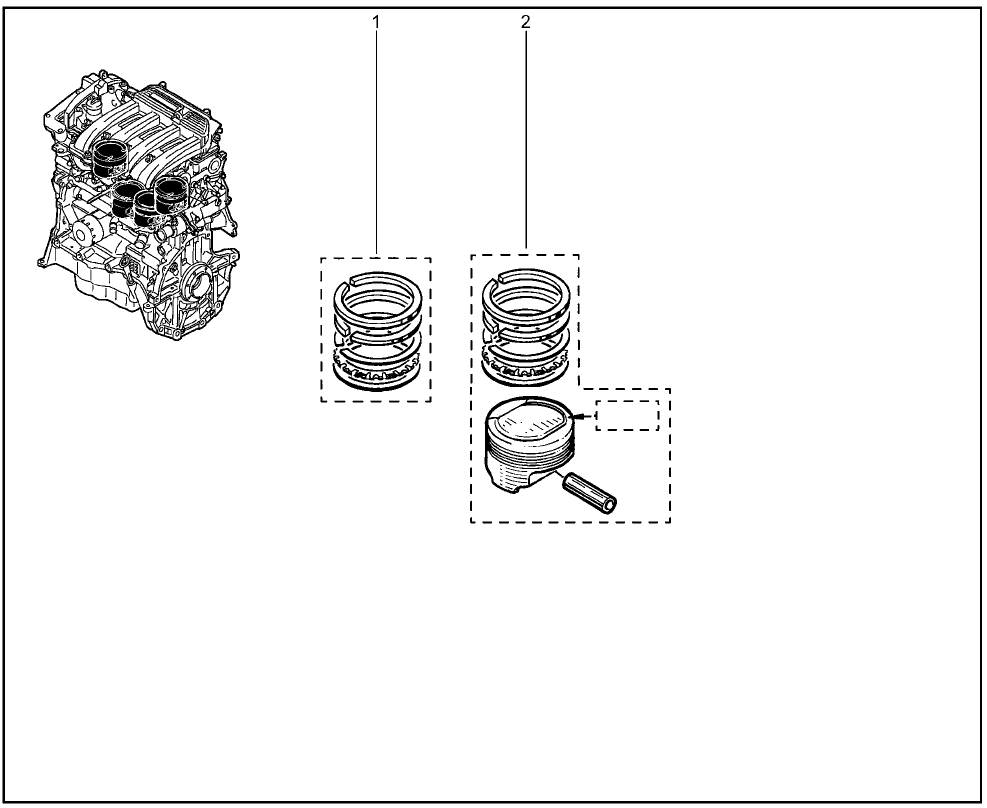

Каталог поршней колец и поршневого пальца двигателя Renault K4M (16кл) Лада Ларгус
- Каталог поршней колец и поршневого пальца двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_3.jpg (151.35 КБ) 900 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7701474857 | 1 | Комплект поршневых колец |
| 2 | + | 7701474854 | 1 | Комплект поршня |
| 2 | + | 7701474855 | 1 | Комплект поршня |
| 2 | + | 7701474856 | 1 | Комплект поршня |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

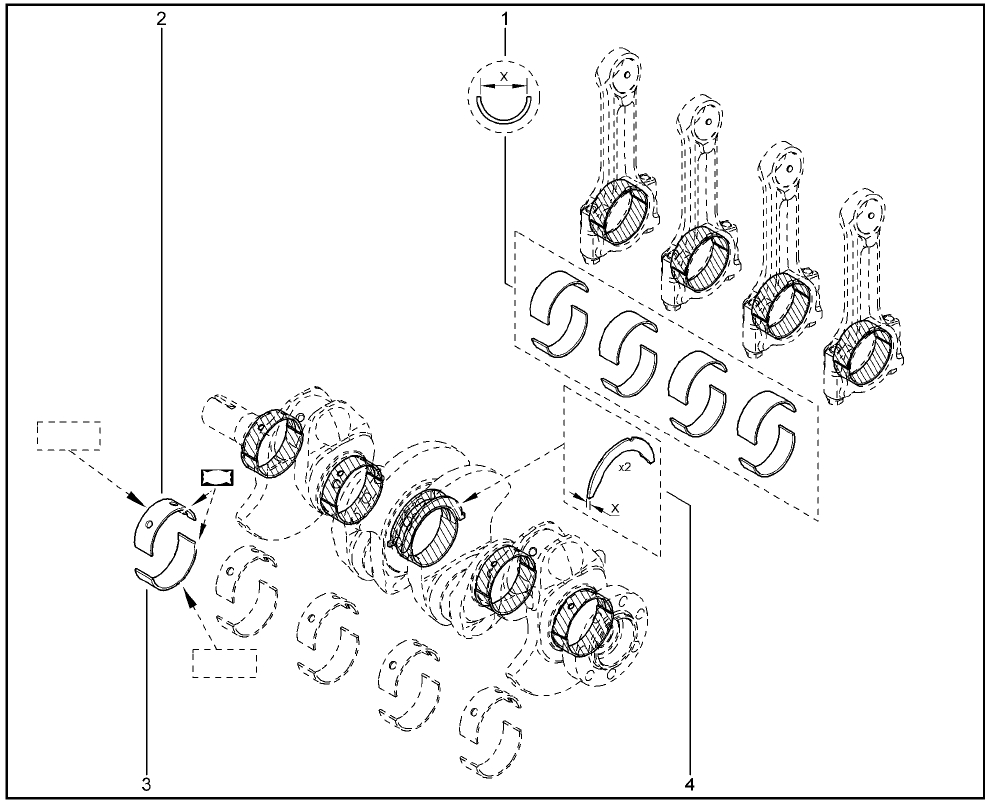

Комплекта вкладышей двигателя Renault K4M (16кл) Лада Ларгус
- Комплекта вкладышей двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_4.jpg (257.14 КБ) 899 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7701474892 | 1 | Комплект шатунных вкладышей |
| 2 | + | 8200859992 | 1 | Верхний корневой вкладыш, рифленый |
| 2 | + | 8200859993 | 1 | Верхний корневой вкладыш, рифленый |
| 2 | + | 8200859994 | 1 | Верхний корневой вкладыш, рифленый |
| 2 | + | 8200859995 | 1 | Верхний корневой вкладыш, рифленый |
| 3 | + | 8200859996 | 1 | Нижний коренной вкладыш |
| 3 | + | 8200859997 | 1 | Нижний коренной вкладыш |
| 3 | + | 8200859998 | 1 | Нижний коренной вкладыш |
| 3 | + | 8200859999 | 1 | Нижний коренной вкладыш |
| 4 | + | 7701473149 | 1 | Полукольцо |
| 4 | + | 7701475187 | 1 | Полукольцо |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

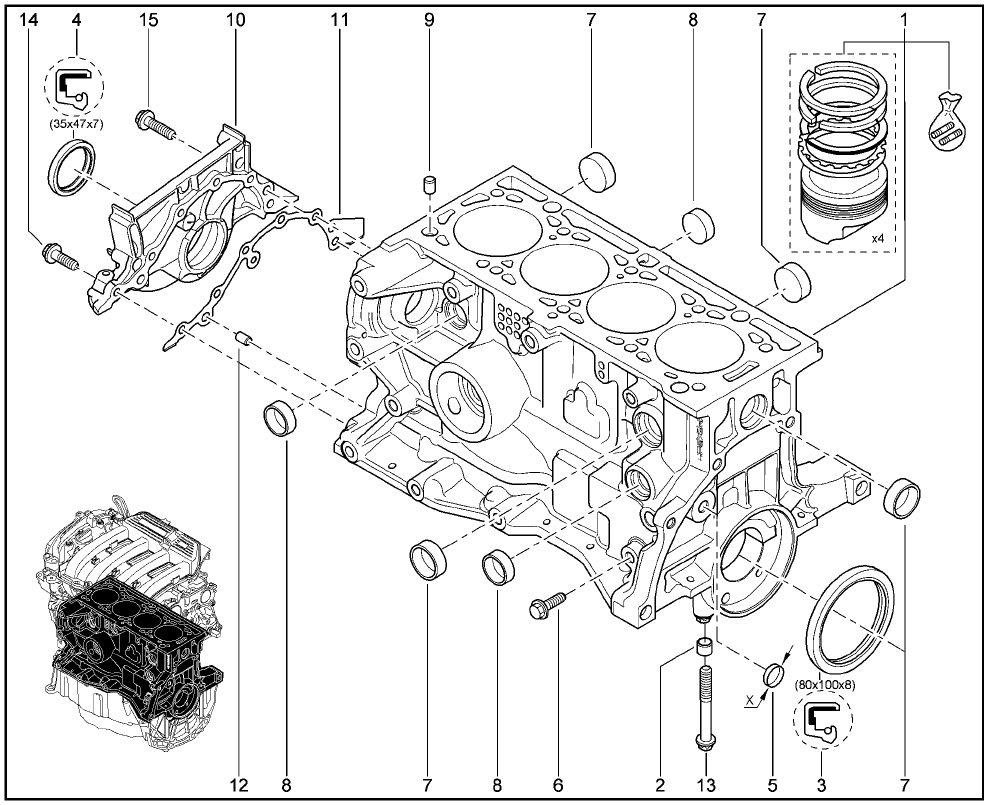

Номера деталей блока цилиндров двигателя Renault K4M (16кл) Лада Ларгус
- Номера деталей блока цилиндров двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_5.jpg (388.69 КБ) 898 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7701472829 | 1 | Блок цилиндров в сборе |
| 2 | + | 8200600749 | 1 | Втулка |
| 3 | + | 289132889R | 1 | Сальник |
| 3 | + | 7700859692 | 1 | Сальник 80х100х8 |
| 4 | + | 7700273776 | 1 | Сальник 35х47х8 |
| 4 | + | 8200934092 | 1 | Сальник |
| 5 | + | 7703075281 | 1 | Заглушка 18 |
| 6 | + | 7703075340 | 1 | Заглушка блока цилиндров |
| 7 | + | 7703075231 | 1 | Заглушка диам.33 |
| 8 | + | 7703075217 | 1 | Заглушка 26 водяной рубашки блока цилиндров |
| 9 | + | 8200600749 | 1 | Втулк |
| 10 | + | 7700105179 | 1 | Крышка передняя блока цилиндров |
| 11 | + | 8200182129 | 1 | Прокладка крышки |
| 12 | + | 7705035053 | 1 | Винт установочный 8-13 |
| 13 | + | 8200149640 | 1 | Болт коренного подшипника |
| 14 | + | 7703002810 | 1 | Болт шестигранный с буртиком |
| 15 | + | 7703002645 | 1 | Болт крепления |
| 15 | + | 7703002645 | 1 | Болт М6-48ВР |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

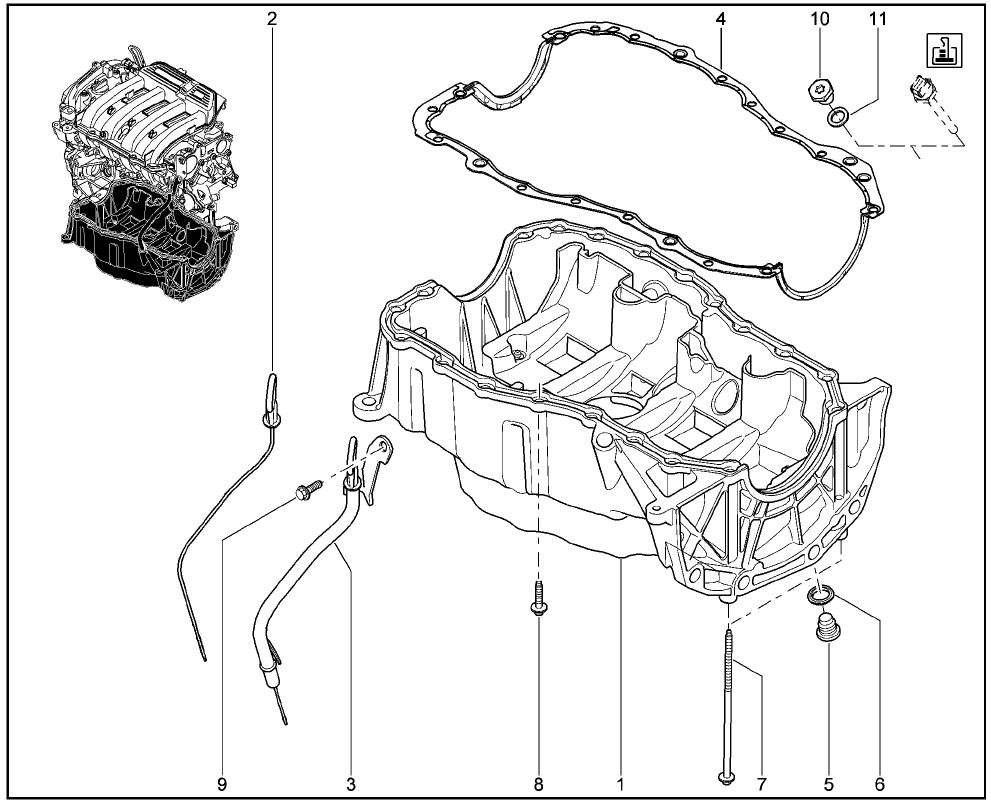

Номера деталей картера двигателя Renault K4M (16кл) Лада Ларгус
- Номера деталей картера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_6.jpg (295.23 КБ) 896 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7711120025 | 1 | Масленный картер |
| 2 | + | 7701067122 | 1 | Масляный щуп |
| 3 | + | 8200666287 | 1 | Щуп масляный в сборе |
| 4 | + | 7700273486 | 1 | Провкладка масляного картера |
| 5 | + | 7703075348 | 1 | Пробка с квадратным гнездом |
| 6 | + | 110265505R | 1 | Шайба маслоотражательная |
| 7 | + | 8200635080 | 1 | Болт крепления масляного картера |
| 8 | + | 8200635079 | 1 | Болт крепления масляного картера |
| 9 | + | 7703002647 | 1 | Болт шестигранный с буртиком |
| 10 | + | 7703075343 | 1 | Болт с шестигранной головкой |
| 11 | + | 7703062012 | 1 | Уплотнение |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

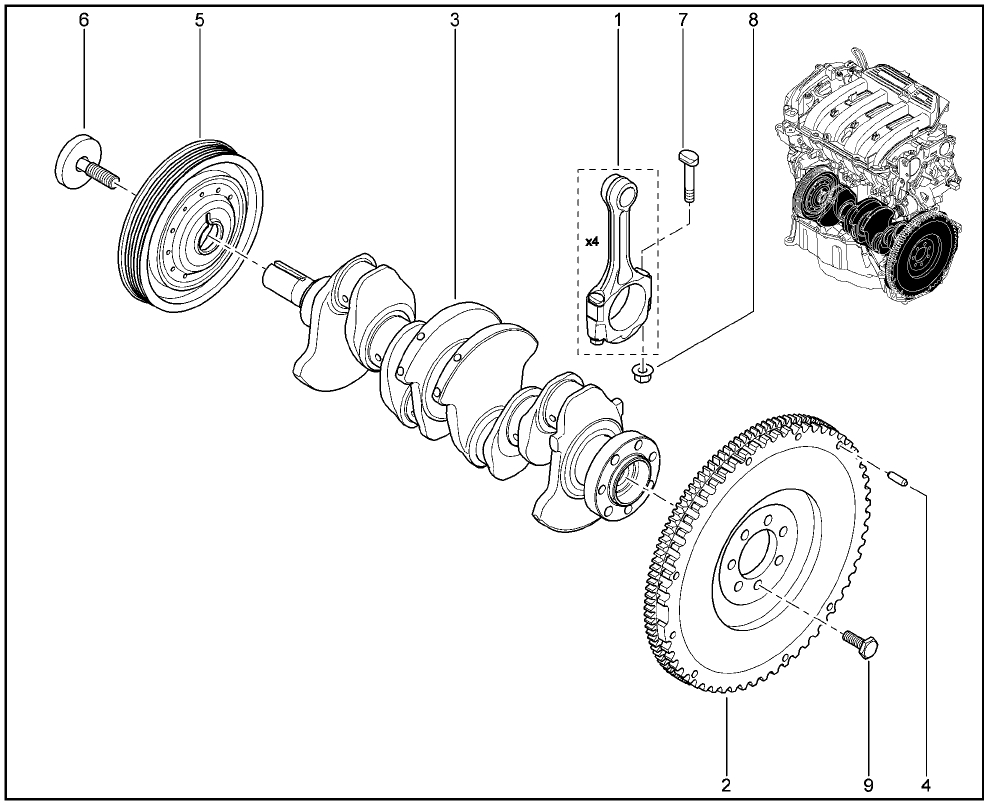

Номера коленвала и маховика двигателя Renault K4M (16кл) Лада Ларгус
- Номера коленвала и маховика двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_7.jpg (246.24 КБ) 895 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 7701478765 | 1 | Комплект шатунов двигателя 4 штуки | |
| 2 | + | 7700100457 | 1 | Маховик двигателя | |
| 3 | + | 8200416793 | 1 | Коленвал в сборе | |
| 4 | + | 7703067268 | 1 | Штифт установочный | |
| 5 | + | 123033245R | с кондиционером | 1 | Шкив демпфера |
| 6 | + | 8200557644 | 1 | Болт крепления шкива | |
| 7 | + | 8200425460 | 1 | Болт крепления крышки шатуна | |
| 8 | + | 8200301276 | 1 | Гайка крепления крышки головки шатуна | |
| 9 | + | 7700854191 | 1 | Стопорный болт с шестигранной головкой |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

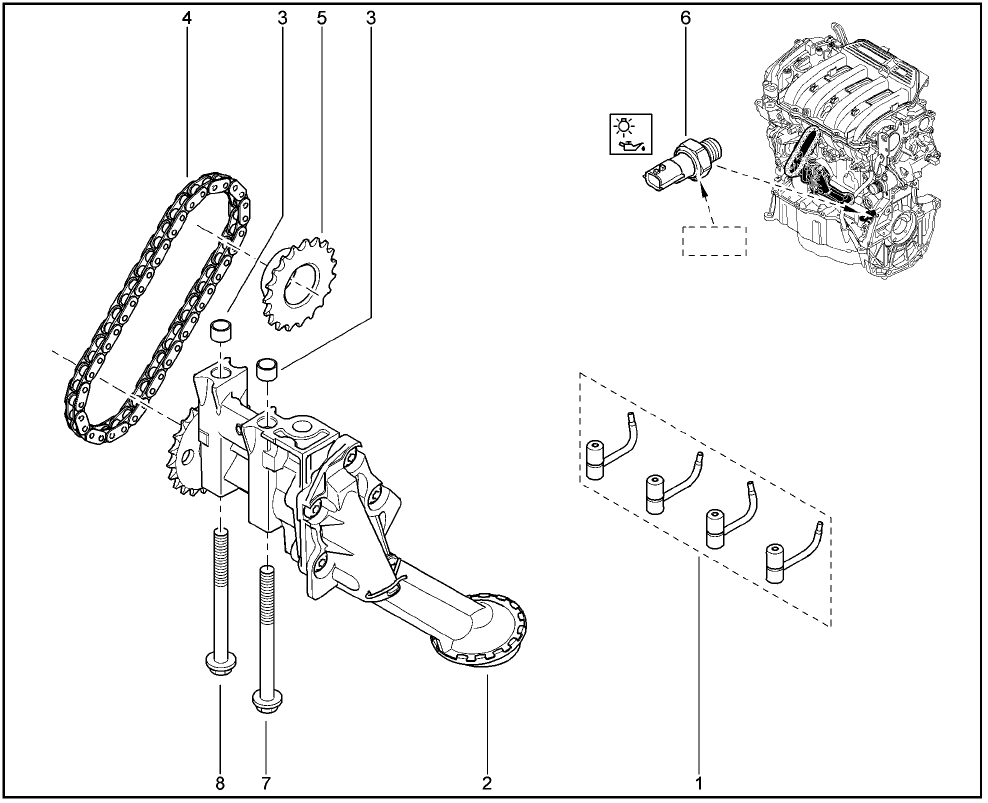

Номера и схема масляного насоса двигателя Renault K4M (16кл) Лада Ларгус
- Номера и схема масляного насоса двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_8.jpg (214.38 КБ) 892 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7701473505 | 1 | Комплект форсунок |
| 2 | + | 8200591428 | 1 | Масленый насос в сборе |
| 3 | + | 8200594924 | 1 | Втулка 9х12 |
| 4 | + | 8200397125 | 1 | Цель маслонасоса |
| 5 | + | 8200313628 | 1 | Шестерня маслонасоса |
| 6 | + | 8200671275 | 1 | Выключатель давления масла |
| 7 | + | 7703002771 | 1 | Болт крепления с буртиком |
| 8 | + | 7703002873 | 1 | Болт крепления с буртиком |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

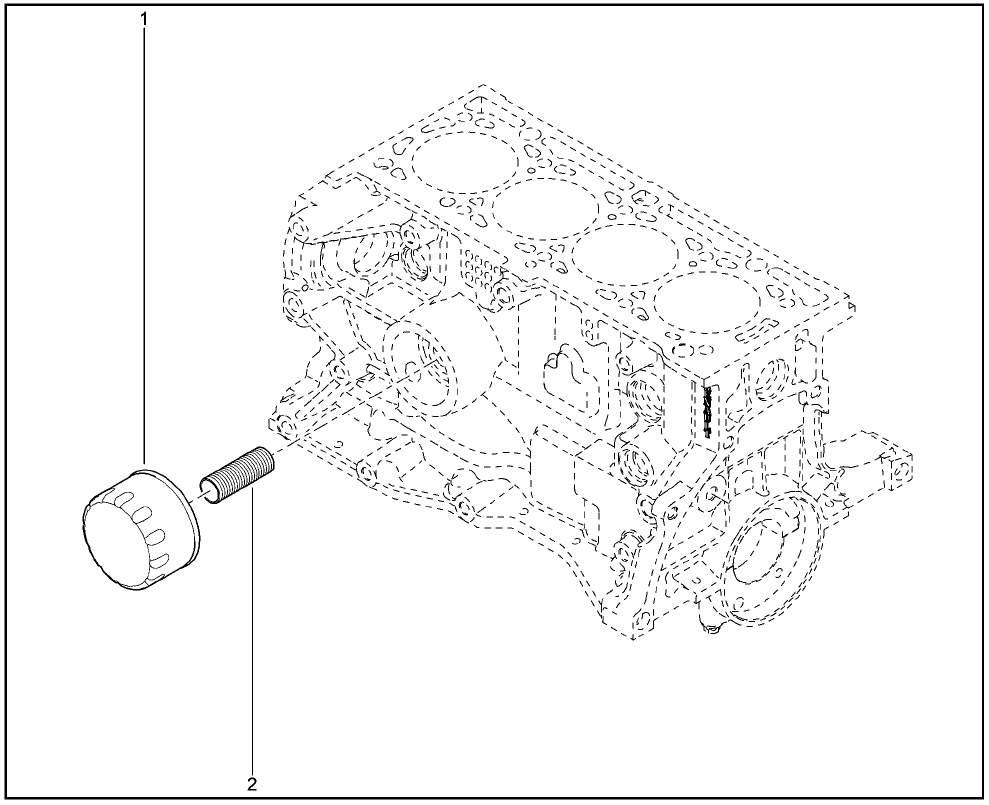

Номер и схема масляного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема масляного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_9.jpg (246.26 КБ) 891 просмотр
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7700274177 | 1 | Масленый фильтр |
| 2 | + | 8200721889 | 1 | Штуцер масленого фильтра |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am

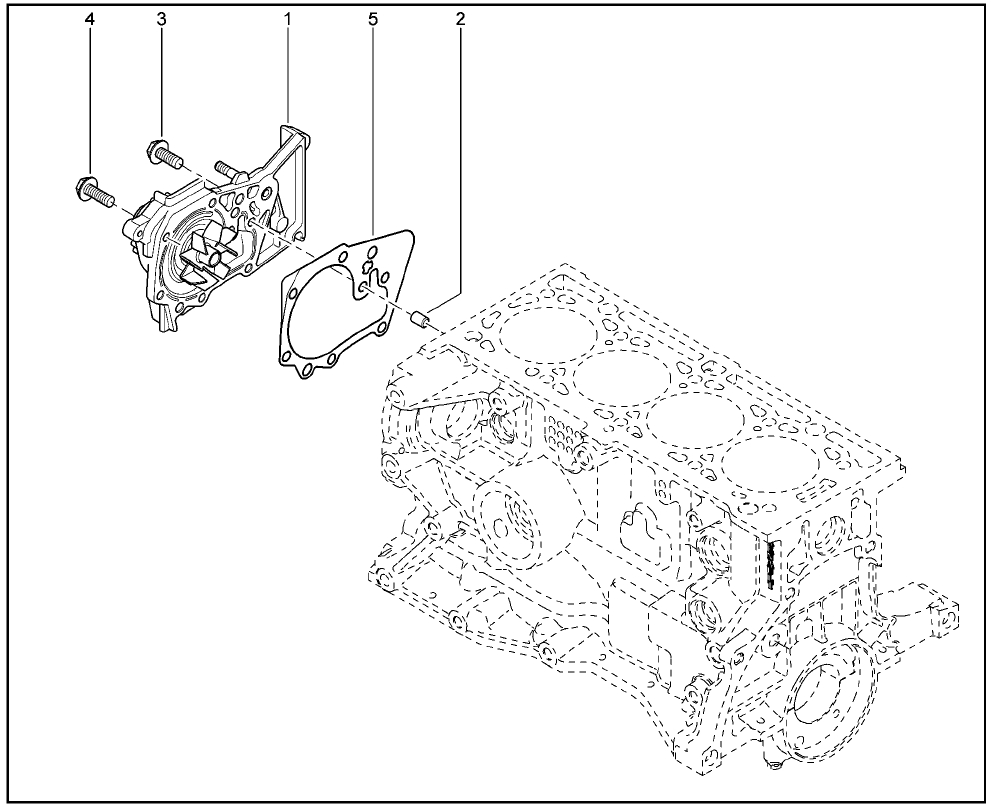

Номер и схема водяного насоса (помпы) двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема масляного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_10.jpg (261.2 КБ) 880 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 210105296R | 1 | Насос водяной в сборе |
| 2 | + | 7705035053 | 1 | Винт установочный 8-13 |
| 3 | + | 7703002822 | 1 | Болт крепления с буртиком |
| 4 | + | 7703002810 | 1 | Болт крепления с буртиком |
| 5 | + | 8201052430 | 1 | Прокладка водяного насоса |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема термостата двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема термостата двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_11.jpg (288.71 КБ) 804 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200934203 | 1 | Корпус водоотводящего патрубка |
| 2 | + | 8200561420 | 1 | Корпус термостата |
| 3 | + | 8200772985 | 1 | Термостат в сборе |
| 4 | + | 8200267272 | 1 | Уплотнительное кольцо термостата |
| 5 | + | 7700104129 | 1 | Прокладка термостата |
| 6 | + | 7703002838 | 1 | Болт шестигранный с буртиком м |
| 7 | + | 7703002864 | 1 | Болт шестигранный с буртиком м |
| 8 | + | 7703002787 | 1 | Болт шестигранный с буртиком м |
| 9 | + | 7703002940 | 1 | Болт шестигранный с буртиком м |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема головки блока двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема термостата двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_12.jpg (379.67 КБ) 803 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7701473353 | 1 | Головка блока цилиндров |
| 2 | + | 7700100967 | 1 | Уплотняющая пробка |
| 3 | + | 7700106283 | 1 | Заглушка |
| 4 | + | 7703075216 | 1 | Заглушка 38 |
| 5 | + | 8201030921 | 1 | Заглушка водяной рубашки |
| 6 | + | 7700103938 | 1 | Колпачок маслосъемник |
| 7 | + | 7700106271 | 1 | Заглушка распределительного вала |
| 8 | + | 7700274026 | 1 | Заглушка распределительного вала |
| 9 | + | 7701478550 | 1 | Кольцевое уплотнение |
| 10 | + | 7701471373 | 1 | Комплект болтов ГБЦ |
| 11 | + | 8200642488 | 1 | Болт крепления корпуса распредвалов |
| 12 | + | 8200642490 | 1 | Болт крепления корпуса распредвалов |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема крышки головки блока двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема крышки головки блока двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_13.jpg (262.06 КБ) 802 просмотра
| № поз. | Номер детали |
Наименование |
|---|---|---|
| 1 | 8200803395 | Прдъемная проушина |
| 2 | 8200691684 | Прдъемная проушина |
| 3 | 8200487939 | Кранштейн двигателя, верхний |
| 4 | 7700108207 | Кранштейн двигателя, средний |
| 5 | 7703002458 | Болт М8х125-40 |
| 6 | 7703002946 | Болт крепления с буртиком |
| 7 | 7703002942 | Болт крепления с буртиком |
| 8 | 7703002947 | Болт крепления с буртиком |
| 9 | 8200580584 | Втулка |
| 10 | 7703033148 | Гайка шестигранная с буртиком м |
| 11 | 8200581350 | Шпилька крепления |
| 12 | 8200581361 | Болт крепления промежуточный |
| 13 | 7703002838 | Болт шестигранный с буртиком м |
| 14 | 7703602211 | Болт шестигранный с буртиком |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема крышки ГРМ двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема крышки ГРМ двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_14.jpg (336.04 КБ) 800 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 135000849R | 1 | Крышка ГРМ |
| 2 | + | 8200404084 | 1 | Заглушка |
| 3 | + | 8200062947 | 1 | Пробка маслозаливной горловины в сборе |
| 4 | + | 7703002838 | 1 | Болт шестигранный с буртиком М |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема привода ГРМ двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема привода ГРМ двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_15.jpg (320.11 КБ) 799 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 130C17529R | 1 | Ремень ГРМ в комплекте |
| 2 | + | 7701471374 | 1 | Шкив распредвала |
| 3 | + | 8201069699 | 1 | Ремень ГРМ |
| 4 | + | 8200758088 | 1 | Шкив зубчатого коленвала |
| 5 | + | 8200793248 | 1 | Гайка крепления шкива |
| 6 | + | 8200778847 | 1 | Шпилька крепления шкива |
| 7 | + | 8200581340 | 1 | Болт крепления опорного ролика |
| 8 | + | 119313155R | 1 | Втулка распорная ралика |
| 9 | + | 7703033155 | 1 | Гайка шестигранная с буртиком М |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема распредвалов двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема распредвалов двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_16.jpg (234.02 КБ) 798 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200100528 | 1 | Вал распределительный выпускной в сборе |
| 2 | + | 8200100527 | 1 | Вал распределительный выпускной |
| 3 | + | 7700107556 | 1 | Коромысло клапана |
| 4 | + | 7701473354 | 1 | Клапана выпускные, комплект 4шт |
| 5 | + | 7701471378 | 1 | Клапана выпускные, комплект 4шт |
| 6 | + | 7700107555 | 1 | Толкатель гидравлический |
| 7 | + | 8200077656 | 1 | Пружина клапана |
| 8 | + | 8200216879 | 1 | Тарелка пружины клапана |
| 9 | + | 7700873652 | 1 | Сухарь клапана |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема впускного коллектора двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема впускного коллектора двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_17.jpg (306.05 КБ) 797 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200701427 | 1 | Впускной коллектор |
| 2 | + | 8200066662 | 1 | Прокладка впускного коллектора |
| 3 | + | 8200020647 | 1 | Модуль впуска |
| 4 | + | 8200052311 | 1 | Уплотнитель модуля впуска |
| 5 | + | 7703074312 | 1 | Заглушка |
| 6 | + | 8200052312 | 1 | Уплотнитель модуля впуска |
| 7 | + | 8200668704 | 1 | Болт крепления модуля впуска |
| 8 | + | 7703033132 | 1 | Гайка крепления с буртиком |
| 9 | + | 8200584570 | 1 | Шпилька крепления впускного коллектора |
| 10 | + | 7703002957 | 1 | Болт крепления с буртиком |
| 11 | + | 7703002949 | 1 | Болт крепления с буртиком |
| 12 | + | 7703002781 | 1 | Болт крепления с буртиком |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема выпускного коллектора двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема выпускного коллектора двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_18.jpg (288.16 КБ) 796 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200543309 | 1 | Выпускной коллектор |
| 2 | + | 8200365915 | 1 | Прокладка выпускного коллектора |
| 3 | + | 8200493101 | 1 | Опора выпускного коллектора |
| 4 | + | 8200486291 | 1 | Термоэкран |
| 5 | + | 8200487350 | 1 | Термоэкран |
| 6 | + | 8200642483 | 1 | Болт крепления термоэкрана выпускного коллектора |
| 7 | + | 8200477291 | 1 | Шпилька крепления выпускного коллектора |
| 8 | + | 7703034303 | 1 | Гайка шестигранная с буртиком и шайбой |
| 9 | + | 7703002690 | 1 | Болт шестигранный с буртиком М |
| 10 | + | 7703033148 | 1 | Гайка шестигранная с буртиком |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема дроссельной заслонки двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема дроссельной заслонки двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_19.jpg (127.27 КБ) 795 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7700102870 | 1 | Дроссельный узел |
| 2 | + | 8200068583 | 1 | Прокладка дроссельной заслонки |
| 3 | + | 8200068566 | 1 | Прокладка дроссельной заслонки |
| 4 | + | 7703602272 | 1 | Болт шестигранный с буртиком |
| 5 | + | 7701044743 | 1 | Датчик положения дроссельной заслонки |
| 6 | + | 7703006116 | 1 | Винт CBLX 4х12 |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема рампы и форсунок двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема дроссельной заслонки двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_20.jpg (324.81 КБ) 795 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200132254 | 1 | Газовый инжектор |
| 2 | + | 7701206043 | 1 | Уплотнители бенз. инжектора |
| 3 | + | 8200139674 | 1 | Топливная рампа |
| 4 | + | 8200503258 | 1 | Щит топливной рампы |
| 5 | + | 7703002838 | 1 | Болт шестигранный с буртиком М |
| 6 | + | 7700106588 | 1 | Хомут крепления инжектора |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема патрубка системы охлаждения двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема патрубка системы охлаждения двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_21.jpg (224.94 КБ) 801 просмотр
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200134513 | 1 | Водоподводящий трубопровод |
| 2 | + | 7703065311 | 1 | Уплотнительное кольцо 28-36х4 |
| 3 | + | 8200765251 | 1 | Опорная шпилька крепления |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема воздушного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема воздушного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_22.jpg (124.49 КБ) 800 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200420862 | 1 | Воздушный фильтр |
| 2 | + | 8200431051 | 1 | Элемент фильтрующий |
- Номер и схема воздушного фильтра двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_23.jpg (194.31 КБ) 799 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 6001548863 | 1 | Резонатор в сборе |
| 2 | + | 7703002878 | 1 | Болт крепления с буртиком |
| 3 | + | 7703602192 | 1 | Болт шестигранный с буртиком |
| 4 | + | 7700115021 | 1 | Кронштейн крепления воздушного фильтра |
| 5 | + | 7700108056 | 1 | Ленточный хомут |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема сепаратора двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема сепаратора двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_24.jpg (270.75 КБ) 798 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200062945 | 1 | Маслоотделитель |
| 2 | + | 7703602272 | 1 | Болт шестигранный с буртиком |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема клапана адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема клапана адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_25.jpg (220.98 КБ) 797 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200692605 | 1 | Электронный регулятор |
| 2 | + | 7700107829 | 1 | Патрубок вентиляции картерных газов |
| 3 | + | 7703017111 | 1 | Винт CBLX 5х20 |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_26.jpg (102.21 КБ) 796 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 6001549070 | 1 | Адсорбер топливных паров |
| 2 | + | 149120180R | 1 | Трубка адсорбера топливных паров |
| 3 | + | 7703034276 | 1 | Шестигранная гайка самоконтрящаяся с буртиком |
| 4 | + | 7703179007 | 1 | Скоба крепления |
| 5 | + | 6001548162 | 1 | Скоба крепления трубки абсорбера |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_27.jpg (334.3 КБ) 794 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 8200473400 | без кондиционера | 1 | Кронштейн навесных агрегатов |
| 2 | + | 8200122051 | 1 | Кронштейн крепления генератора | |
| 3 | + | 7703002690 | с кондиционером | 1 | Болт шестигранный с буртиком М |
| 4 | + | 7703002942 | с ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
| 6 | + | 7703002957 | 1 | Болт шестигранный с буртиком | |
| 7 | + | 7703033132 | 1 | Гайка шестигранная с буртиком М | |
| 8 | + | 7703002786 | 1 | Болт шестигранная с буртиком М | |
| 9 | + | 7703053972 | 1 | Плоская шайба 8,25 | |
| 10 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 11 | + | 8200581348 | без кондиционера | 1 | Втулка разрезная с буртиком |
| 12 | + | 7703002761 | 1 | Болт шестигранный с буртиком | |
| 13 | + | 7703002458 | 1 | Болт М8х125-40 |
- Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_28.jpg (266.72 КБ) 793 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 688304373R | с ГУР с кондиционером | 1 | Кронштейн вспомогательных агрегатов |
| 2 | + | 654103886R | с ГУР с кондиционером | 1 | Втулка разрезная с буртиком |
| 2 | + | 8200645715 | с ГУР с кондиционером | 1 | Втулка разрезная с буртиком |
| 3 | + | 7703002755 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 3 | + | 7703008197 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 4 | + | 7703002755 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 4 | + | 7703002949 | без ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | 1 | Болт шестигранный с буртиком М | |
| 6 | + | 7703002458 | 1 | Болт М8х125-40 | |
| 7 | + | 7703002690 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
| 8 | + | 7703002942 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 9 | + | 7703002209 | с ГУР | 1 | Болт шестигранный с буртиком М |
| 10 | + | 8200122051 | 1 | Кронштейн крепления генератора | |
| 11 | + | 7703002957 | 1 | Болт шестигранный с буртиком | |
| 12 | + | 7703033132 | 1 | Гайка шестигранная с буртиком М | |
| 13 | + | 7703053972 | 1 | Плоская шайба 8,25 |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_29.jpg (258.98 КБ) 790 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 7701478717 | без кондиционера | 1 | Комплект ремень генератора + ролик |
| 2 | + | 8200821816 | без кондиционера | 1 | Поликлиновой (ребристый) ремень |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 117509654R | без ГУР | 1 | Натяжитель автоматический ремня привода вспомогательных агрегатов |
| 5 | + | 8200663046 | без ГУР | 1 | Шкив опорный ремня привода вспомогательных агрегатов |
| 6 | + | 7703002946 | без ГУР | 1 | Болт шестигранный с буртиком |
- Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_30.jpg (291.26 КБ) 790 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 117206746R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 2 | + | 117206842R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 119233042R | с ГУР с кондиционером | 1 | Опорный ролик ремня привода вспомогательных агрегатов |
| 5 | + | 8200933753 | с ГУР с кондиционером | 1 | Натяжитель автоматический ремня привода вспомогатеьлных агрегатов |
| 6 | + | 7703101490 | 1 | Болт М8х125- | |
| 7 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номера генератора и стартера двигателя Renault K4M (16кл) Лада Ларгус
- Номера генератора и стартера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_31.jpg (200.28 КБ) 789 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 231007633R | 1 | Генератор |
| 1 | + | 231004527R | 1 | Генератор |
| 2 | + | 8200266777 | 1 | Старетер |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер катушки зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Номер катушки зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_32.jpg (322.11 КБ) 788 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200765882 | 1 | Катушки зажигания |
| 2 | + | 8200746497 | 1 | Датчик ВМТ |
| 3 | + | 7703020041 | 1 | Болт шестигранный с буртиком М6х100-30 |
| 4 | + | 8201004237 | 1 | Болт |
| 5 | + | 8200673202 | 1 | Комплект проводов |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номер свечей зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Номер свечей зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_33.jpg (47.21 КБ) 793 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 7700500155 | 1 | Свеча зажигания |
| 1 | + | 7700500168 | 1 | Свеча зажигания |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номера датчиков двигателя Renault K4M (16кл) Лада Ларгус
- Номера датчиков двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_34.jpg (309.75 КБ) 663 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200719629 | 1 | Датчик давления всасываемого воздуха |
| 2 | + | 8200680689 | 1 | Датчик детонации |
| 3 | + | 8200561449 | 1 | Датчик температуры охлаждающей жидкости |
| 4 | + | 7700101451 | 1 | Датчик температуры впускного воздуха |
| 5 | + | 8201071311 | 1 | Датчик кислорода |
| 6 | + | 6001549061 | 1 | Датчик кислорода |
-
morskoj
- Site Admin
- Сообщения: 12934
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Номера сцепления двигателя Renault K4M (16кл) Лада Ларгус
- Номера сцепления двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_35.jpg (298.94 КБ) 661 просмотр
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8201067155 | 1 | Ведомый диск сцепления |
| 2 | + | 8200187171 | 1 | Кожух сцепления с нажимным диском в сборе |
| 3 | + | 7700102781 | 1 | Подшипник выжимной сцепления |
| 4 | + | 7703101548 | 1 | Болт М7х100- |
| 5 | + | 302050901R | 1 | Сцепление, комплект |
| 6 | + | 7711423282 | 1 | Смазка |
| 7 | + | 7701034545 | 1 | Подшипник шариковый 40-17 |
