Двигатель Peugeot DW12MTED4

Дизельный двигатель DW12MTED4(также известный как DW12M) объемом 2,2 литра собирался с 2007 по 2013 год и устанавливался на кроссовер Mitsubishi Outlander и его клоны, такие как Peugeot 4007 или Citroen C-Crosser. Этот силовой агрегат существовал в двух вариантах: 4HN для Евро-4 или 4HK для Евро-5.

В линейку DW12 входят:
DW12TED4,
DW12BTED4,
DW12CTED4,
DW12MTED4,
DW12UTED.

На какие автомобили устанавливался двигатель Peugeot DW12MTED4?

• Peugeot 4007 I (I3) in 2007 – 2012;

• Citroen C-Crosser I (EP) in 2007 – 2013;

• Mitsubishi Outlander 2 (CW) in 2007 – 2012.

Технические характеристики

Годы производства	2007-2013
Объем, куб.см	2179
Топливная система	Common Rail
Выходная мощность, л.с.	156
Выходной крутящий момент, Нм	380
Блок цилиндров	Чугунный сплав, рядный, 4 цилиндра
Головка блока	Алюминиевый сплав, 16 клапанов
Диаметр цилиндра, мм	85
Ход поршня, мм	96
Степень сжатия	16.6
Функции	DOHC
Гидравлические подъемники	Да
Привод ГРМ	Цепь и Ремень
Фазовый регулятор	Нет
Турбонаддув	Garrett GTB1752VK
Рекомендуемое моторное масло	5W-30
Объем моторного масла, литр	5.2
Тип топлива	Дизельное топливо
Евростандарты	ЕВРО 4/5
Расход топлива, л/100 км (для Peugeot 4007 2009 г.в.) — город — шоссе — комбинированный	9.5 5.9 7.2
Ресурс двигателя, км	~350 000
Вес, кг	215

Можно ли устанавливать ГБО на двигатель Peugeot DW12MTED4?

Двигатель DW12MTED4 является дизельным, на дизельные двигатели ГБО не устанавливают, так как для воспламенения газовой смеси требуется обязательное наличие искрового разряда на свечах зажигания, а в дизельных двигателях нет свечей зажигания, и соответственно, даже если установить ГБО на дизельный двигатель, то при переходе на газ он попросту будет глохнуть. Существуют дизельные двигатели, которые работают на природном газе, но для работы на природном газе эти двигатели имеют серьезную модернизацию, или даже модификацию при производстве и являются по сути би-топливными двигателями, которые могут работать как на солярке, так и на природном газе, и эти дизельные двигатели имеют в своем составе свечи зажигания, и другие модернизации для полноценной работы на газе.

Какое масло заливать в двигатель Peugeot DW12MTED4?

В двигателе Peugeot DW12MTED4 применяется моторное масло типа 5W-30.

Какой объем моторного масла в двигателе Peugeot DW12MTED4?

В двигатель Peugeot DW12MTED4 требуется заливать 5.2 литра моторного масла при сухой замене.

Недостатки двигателя DW12MTED4

• Основные проблемы связаны с нарушением графика замены топливного фильтра;

• Современная топливная аппаратура с пьезофорсунками не переносит некачественную солярку;

• Виновником большинства ошибок на панели является недодув или передув турбины;

• Немало неприятностей владельцу может доставить частое засорение сажевого фильтра.

[morskoj]

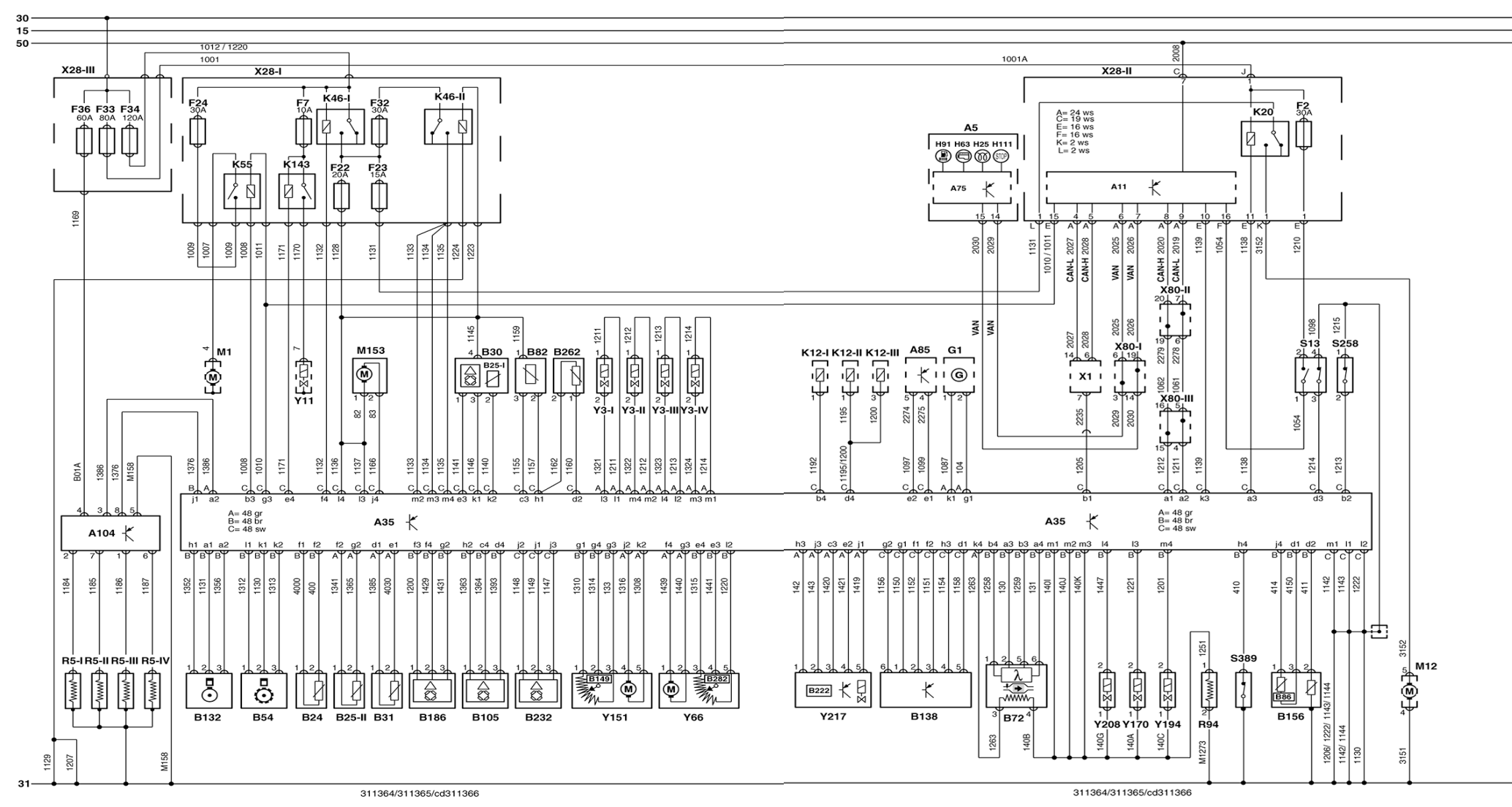

Схема системы управления двигателя DW12MTED4

Схема системы управления двигателя DW12MTED4


Список обозначений к электросхеме

Система управления двигателем

A35 — Engine control module (ECM) / Блок управления двигателем
B138 — Accelerator pedal position (APP) sensor / Датчик положения педали акселератора
B132 — Camshaft position (CMP) sensor / Датчик положения распредвала
B54 — Crankshaft position (CKP) sensor / Датчик положения коленвала
B24 — Engine coolant temperature (ECT) sensor / Датчик температуры охлаждающей жидкости
B25-I — Intake air temperature (IAT) sensor 1 / Датчик температуры впускного воздуха 1
B25-II — Intake air temperature (IAT) sensor 2 / Датчик температуры впускного воздуха 2
B30 — Mass air flow (MAF) sensor / Датчик массового расхода воздуха
B72 — Heated oxygen sensor (HO2S) / Подогреваемый датчик кислорода
B105 — Turbocharger (TC) boost pressure sensor / Датчик давления наддува турбокомпрессора
B222 — Turbocharger (TC) vane position sensor / Датчик положения лопаток турбокомпрессора
K46-I — Engine control (EC) relay 1 / Реле управления двигателем 1
K46-II — Engine control (EC) relay 2 / Реле управления двигателем 2

Система впрыска и подачи топлива

Y3-I — Injector 1 / Форсунка 1
Y3-II — Injector 2 / Форсунка 2
Y3-III — Injector 3 / Форсунка 3
Y3-IV — Injector 4 / Форсунка 4
B186 — Fuel rail pressure (FRP) sensor / Датчик давления в топливной рампе
Y170 — Fuel rail pressure control valve / Клапан регулировки давления в топливной рампе
Y194 — Fuel flow control valve / Клапан регулировки подачи топлива
B31 — Fuel temperature sensor / Датчик температуры топлива
B82 — Fuel/water separator sensor / Датчик топливно-водяного сепаратора
M12 — Fuel pump / Топливный насос
K20 — Fuel pump relay / Реле топливного насоса
M153 — Fuel additive pump / Насос топливной присадки
H91 — Fuel filter warning lamp / Индикаторная лампа топливного фильтра

Система рециркуляции отработавших газов (EGR) и сажевый фильтр (DPF)

Y151 — Exhaust gas recirculation (EGR) valve actuator / Клапан системы рециркуляции ОГ
B149 — Exhaust gas recirculation (EGR) valve position sensor / Датчик положения клапана EGR
Y208 — Exhaust gas recirculation (EGR) cooler bypass valve / Клапан байпаса охладителя EGR
B232 — Diesel particulate filter (DPF) pressure sensor / Датчик давления сажевого фильтра
B262 — Diesel particulate filter (DPF) temperature sensor / Датчик температуры сажевого фильтра

Система наддува и впуска

Y217 — Turbocharger (TC) vane position actuator / Привод положения лопаток турбокомпрессора
Y66 — Intake air flap control actuator / Привод заслонок впускного коллектора
B282 — Intake air flap control actuator position sensor / Датчик положения привода заслонок впуска

Система смазки и охлаждения

B86 — Engine oil level sensor / Датчик уровня моторного масла
S389 — Engine oil pressure switch / Датчик давления моторного масла
B156 — Engine oil temperature sensor / Датчик температуры моторного масла
K12-I — Engine coolant blower motor relay 1 / Реле вентилятора охлаждения 1
K12-II — Engine coolant blower motor relay 2 / Реле вентилятора охлаждения 2
K12-III — Engine coolant blower motor relay 3 / Реле вентилятора охлаждения 3
R94 — Engine breather heater / Обогреватель сапуна двигателя

Система предпускового подогрева

A104 — Glow plug control module / Блок управления свечами накаливания
R5-I — Glow plug 1 / Свеча накаливания 1
R5-II — Glow plug 2 / Свеча накаливания 2
R5-III — Glow plug 3 / Свеча накаливания 3
R5-IV — Glow plug 4 / Свеча накаливания 4
H25 — Glow plug warning lamp / Индикаторная лампа свечей накаливания

Электрооборудование и органы управления

G1 — Alternator / Генератор
30 — Battery + / Аккумулятор (+)
31 — Battery - / Аккумулятор (-)
15 — Ignition switch - ignition ON / Замок зажигания - зажигание ВКЛ
50 — Ignition switch - start signal / Замок зажигания - сигнал стартера
M1 — Starter motor / Стартер
S13 — Brake pedal position (BPP) switch / Выключатель положения педали тормоза
S258 — Clutch pedal position (CPP) switch / Выключатель положения педали сцепления
A5 — Instrument panel / Панель приборов
A75 — Instrumentation control module / Блок управления панелью приборов
A11 — Multifunction control module / Многофункциональный блок управления
A85 — Steering wheel slip ring / Подрулевой шлейф
K55 — Starter motor inhibitor switch relay / Реле блокировки стартера

Система кондиционирования

Y11 — AC compressor clutch / Муфта компрессора кондиционера
K143 — AC compressor clutch relay / Реле муфты компрессора кондиционера

Индикация и предупреждения

H63 — Engine malfunction indicator lamp (MIL) / Лампа неисправности двигателя (Check Engine)
H111 — Stop engine warning lamp / Индикаторная лампа "Остановка двигателя"

Шины данных и диагностика

X1 — Data link connector (DLC) / Диагностический разъем
X80-I — Databus connection 1 / Соединение с шиной данных 1
X80-II — Databus connection 2 / Соединение с шиной данных 2
X80-III — Databus connection 3 / Соединение с шиной данных 3
CAN-H — Controller area network (data bus) high / CAN-шина (высокий уровень)
CAN-L — Controller area network (data bus) low / CAN-шина (низкий уровень)
VAN — Vehicle area network (data bus) / VAN-шина данных

Предохранители и блоки реле

X28-I — Fuse box/relay plate 1 / Блок предохранителей/реле 1
X28-II — Fuse box/relay plate 2 / Блок предохранителей/реле 2
X28-III — Fuse box/relay plate 3 / Блок предохранителей/реле 3
F2, F7, F22, F23, F24, F32, F33, F34, F36 — Предохранители
