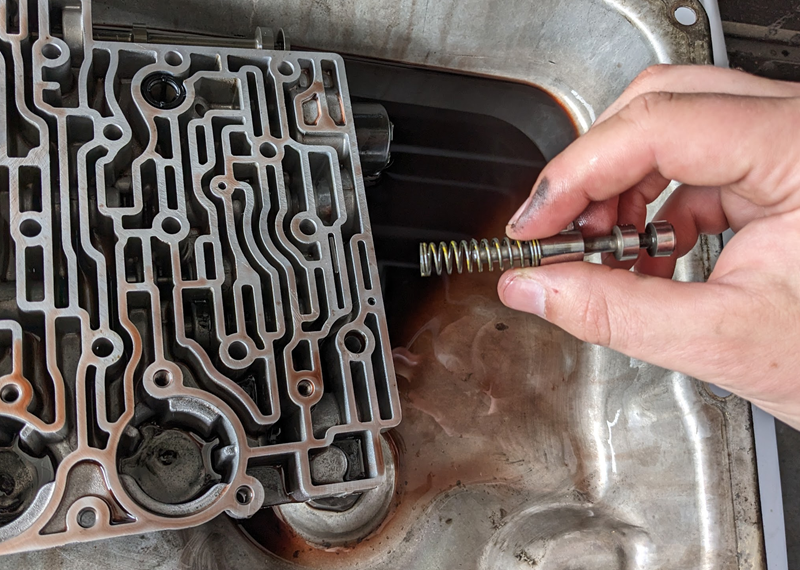

Электромагнитный клапан TCC

Электромагнитный клапан TCC (Torque Converter Clutch) — это компонент автоматической коробки передач (АКПП),

отвечающий за блокировку гидротрансформатора. Он управляется электроникой автомобиля и играет ключевую роль в экономии топлива, плавности движения и снижении нагрузки на трансмиссию.
Электромагнитный клапан TCC представляет собой соленоид установленный в корпусе коробки передач. Управляет им блок управления, с помощью сигнала широтно-импульсной модуляцией (ШИМ).
Когда режим работы двигателя и коробки передач соответствуют определенным условиям, блок управления подает управляющий ШИМ сигнал на этот соленоид (TCC). Для плавного изменения положения клапана TCC требуется его управление сигналом ШИМ, это нужно что бы не повредить детали коробки передач. Если условия соответствия продолжаются какое то время, блок управления увеличивает открытие клапана TCC до 93 процентов, чтобы достичь полного открытия клапана TCC. Электромагнитный клапан TCC управляет давлением трансмиссионной жидкости (TFP).

Электромагнитный клапан TCC: назначение, принцип работы и неисправности


1. Назначение клапана TCC

Гидротрансформатор (ГДТ) в АКПП передает крутящий момент от двигателя к коробке передач через жидкость. Однако на высоких скоростях это приводит к проскальзыванию и потерям КПД.
Клапан TCC блокирует гидротрансформатор , создавая жесткую связь между двигателем и трансмиссией:
Уменьшает проскальзывание и нагрев масла.

• Снижает расход топлива (до 5-10%).

• Повышает динамику разгона.

• Применяется практически во всех современных АКПП (4L60E, 6HP26, ZF 8HP и др.).

2. Принцип работы

1. При разгоне гидротрансформатор работает в обычном режиме (без блокировки).
2. На высокой скорости (обычно от 60 км/ч) ЭБУ АКПП подает сигнал на клапан TCC.
3. Клапан открывается , направляя масло под давлением к муфте блокировки ГДТ.
4. Муфта прижимается , жестко соединяя двигатель и коробку.
5. При торможении/снижении скорости клапан TCC отключает блокировку.
Важно! В некоторых АКПП (например, DSG) вместо гидротрансформатора используется "сухое" сцепление, и клапан TCC отсутствует.

3. Признаки неисправности клапана TCC

1. Вибрация при блокировке

• - Дрожь на скорости 60-90 км/ч (особенно при плавном разгоне).

2. Провалы при переключении передач

• - Рывки, задержки при ускорении.

3. Перегрев АКПП

• - Температура масла выше нормы (из-за проскальзывания ГДТ).

4. Повышенный расход топлива

• - Блокировка не включается → КПД падает.

5. Ошибки АКПП

• - P0740 – Неисправность муфты блокировки.

• - P2769 – Проблемы с цепью клапана TCC.

4. Причины поломки

Загрязнение масла (износ соленоида).
Обрыв/короткое замыкание в проводке.
Износ муфты блокировки (механическое повреждение).
Низкий уровень ATF или использование неподходящей жидкости.

5. Диагностика и ремонт

Проверка клапана TCC

1. Считайте ошибки через OBD-сканер (например, Launch, Autel).
2. Проверьте сопротивление соленоида (обычно 10-30 Ом).
3. Осмотрите контакты на окисление.
4. Промойте/замените клапан при загрязнении.

⚙️ Замена клапана TCC

• - Стоимость клапана: 2000-8000 ₽ .

• - Работа: от 5000 ₽ (требуется снятие поддона АКПП).

> ⚠️ Важно! Если муфта блокировки изношена, замена клапана не решит проблему — потребуется ремонт ГДТ.

6. Можно ли ездить с неисправным клапаном TCC?

✅ Краткосрочно — да, но возможны:

• - Перегрев АКПП.

• - Ускоренный износ фрикционов.

❌ Долгосрочно — нет! Это приведет к дорогостоящему ремонту коробки .

Вывод

Клапан TCC — важный элемент АКПП, влияющий на топливную экономичность и ресурс трансмиссии. При первых признаках неисправности (вибрация, ошибки P0740/P2769) проверьте соленоид и уровень масла . Лучше устранить проблему на ранней стадии, чем ремонтировать гидротрансформатор!
Совет: Меняйте масло в АКПП каждые 60-80 тыс. км — это продлит жизнь клапану TCC.
